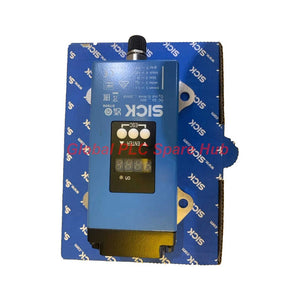

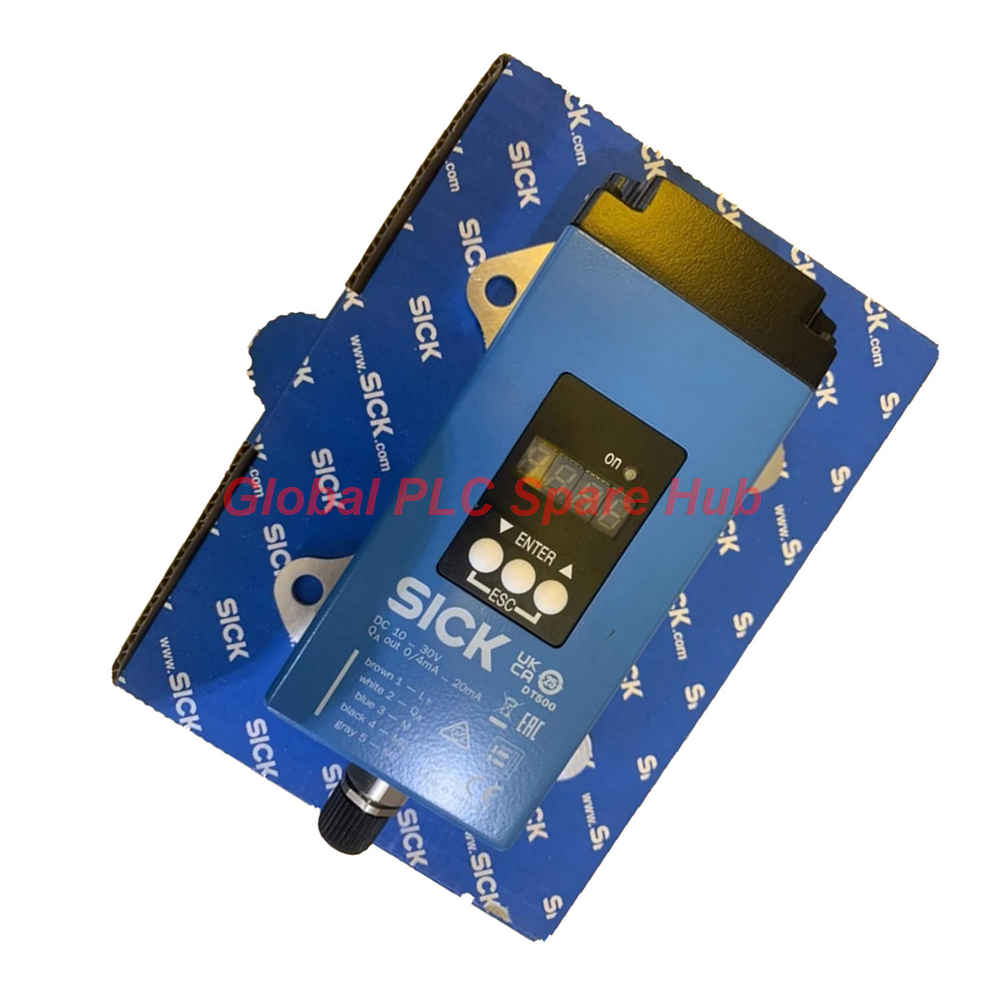

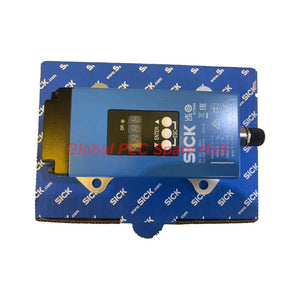

Sensor de distancia óptico DT500-A311 SICK, serie Dx500

Información general

Diseñado para el posicionamiento industrial y el seguimiento preciso de distancias de largo alcance, el sensor óptico DT500-A311 encabeza la robusta serie Dx500 de SICK. Al operar con tecnología avanzada de láser rojo visible, esta unidad DT500-A311 mide objetivos naturales de hasta 7 metros con gran precisión, ofreciendo una repetibilidad excepcional de hasta 1 mm. Integrado en una carcasa de aluminio fundido a presión con óptica de ventana de vidrio, resiste condiciones industriales exigentes mientras proporciona salidas de corriente analógica estables.

Matriz de especificaciones técnicas

Protocolo de instalación mecánica

• Monte el DT500-A311 rígidamente utilizando soportes estables para evitar que las microvibraciones alteren la alineación óptica de largo alcance.
• Asegúrese de que la ventana frontal de vidrio permanezca despejada para mantener una transmisión de línea de visión clara para el punto láser rojo visible.
• Asegure firmemente el conector macho M12 de 5 pines, verificando que la tensión de alimentación se mantenga dentro del umbral de 10 V ... 30 V CC.
• Instale una carcasa de refrigeración opcional si la temperatura ambiente de funcionamiento supera los +45 °C para proteger la electrónica interna.

Puesta en marcha y mantenimiento operativo

• Configure los parámetros de salida de corriente analógica y las entradas multifuncionales mediante el cableado de control o comandos del sistema.
• Monitoree los niveles de luz ambiental para asegurarse de que no superen los 3.000 lx directamente en la trayectoria óptica para una integridad de medición óptima.
• Limpie la ventana de vidrio periódicamente utilizando un paño óptico que no suelte pelusa para evitar la atenuación del polvo en objetivos de baja remisión.
• Verifique las protecciones contra inversión de polaridad y los umbrales de entrada durante las pruebas de bucle iniciales.

Compatibilidad e integración del sistema

• Diseñado para una integración perfecta en bucles de adquisición de datos analógicos industriales mediante salidas de corriente estándar de 0/4 mA a 20 mA.
• Totalmente compatible con las arquitecturas de cableado de campo M12 de 5 pines estándar utilizadas en líneas de producción automatizadas.
• Se integra limpiamente con bloqueos de seguridad externos mediante entradas de control de apagado de láser dedicadas.

Cumplimiento, garantía y logística

• Contenido del paquete: un sensor de distancia DT500-A311 y documentación de implementación.
• Condiciones de la garantía: respaldado por una garantía exhaustiva de reemplazo y reparación de 12 meses que cubre defectos de fabricación.
• Servicios de envío: envío rápido a todo el mundo en 24-48 horas a través de FedEx, UPS y DHL.

Aplicaciones industriales objetivo

• Posicionamiento de grúas y seguimiento de almacenamiento en almacenes de estanterías altas.
• Sistemas de alineación y acoplamiento preciso para vehículos de guiado automático (AGV).
• Medición continua de nivel en silos de materiales a granel y tramos de transportadores.
• Dimensionamiento industrial y monitoreo de perfiles en líneas de producción automatizadas.

Arquitectura de diagnóstico avanzada

• El automonitoreo interno evalúa el rendimiento de la fuente de luz y señala anomalías de atenuación de señal.
• El escalado de corriente de salida analógica proporciona retroalimentación inmediata del bucle para la evaluación de diagnóstico remota en PLC.
• Las características de protección de estado sólido protegen contra cortocircuitos y fluctuaciones en la fuente de alimentación.

Preguntas frecuentes (FAQ)

¿Cuál es el rango máximo de medición del sensor DT500-A311?

El DT500-A311 mide hasta 7 metros en objetivos con un 90% de remisión, y hasta 0,8 metros en objetivos con un 6% de remisión.

¿Cómo se puede ampliar la temperatura de funcionamiento más allá de los 45 grados Celsius?

Mediante el uso de una carcasa de refrigeración opcional, el rango de temperatura de funcionamiento puede ampliarse con éxito hasta los +75 °C.

¿Qué tipo de salida eléctrica proporciona este sensor?

Cuenta con una salida de corriente analógica configurable entre 0 mA a 20 mA o 4 mA a 20 mA, junto con entradas de control multifuncionales y de apagado de láser.

¿Qué precauciones son necesarias al montar el sensor en entornos con polvo?

Debido a que las partículas en suspensión pueden dispersar el láser rojo visible, es esencial realizar una limpieza regular de la ventana óptica y asegurar un sellado adecuado de la carcasa conforme a los estándares IP65.

¿Cómo elijo entre diferentes objetivos de remisión durante la selección?

Al planificar su instalación, evalúe la reflectividad de la superficie; utilice objetivos de 90% de remisión para la máxima capacidad de alcance y tenga en cuenta las curvas de rango reducido al realizar el seguimiento de superficies oscuras o de baja remisión (6%).

Perspectiva y experiencia de campo de Global PLC Spare HUB

La implementación de sensores ópticos de distancia como el DT500-A311 en patios industriales pesados a menudo presenta desafíos relacionados con la deriva térmica y las variaciones en la reflectividad de la superficie. Durante un proyecto reciente de automatización de grúas en almacenes de estanterías altas utilizando la serie Dx500 de SICK, nuestro equipo de ingeniería encontró valores de retroalimentación analógica fluctuantes al realizar el seguimiento de objetivos de acero oscuro bajo exposición directa a la luz solar. Mediante la implementación de un parasol para mantener la interferencia de luz ambiental por debajo del umbral de 3.000 lx y calibrando el escalado del bucle analógico para una respuesta de baja remisión, logramos un rendimiento de posicionamiento estable y preciso al milímetro en todo el tramo operativo.
