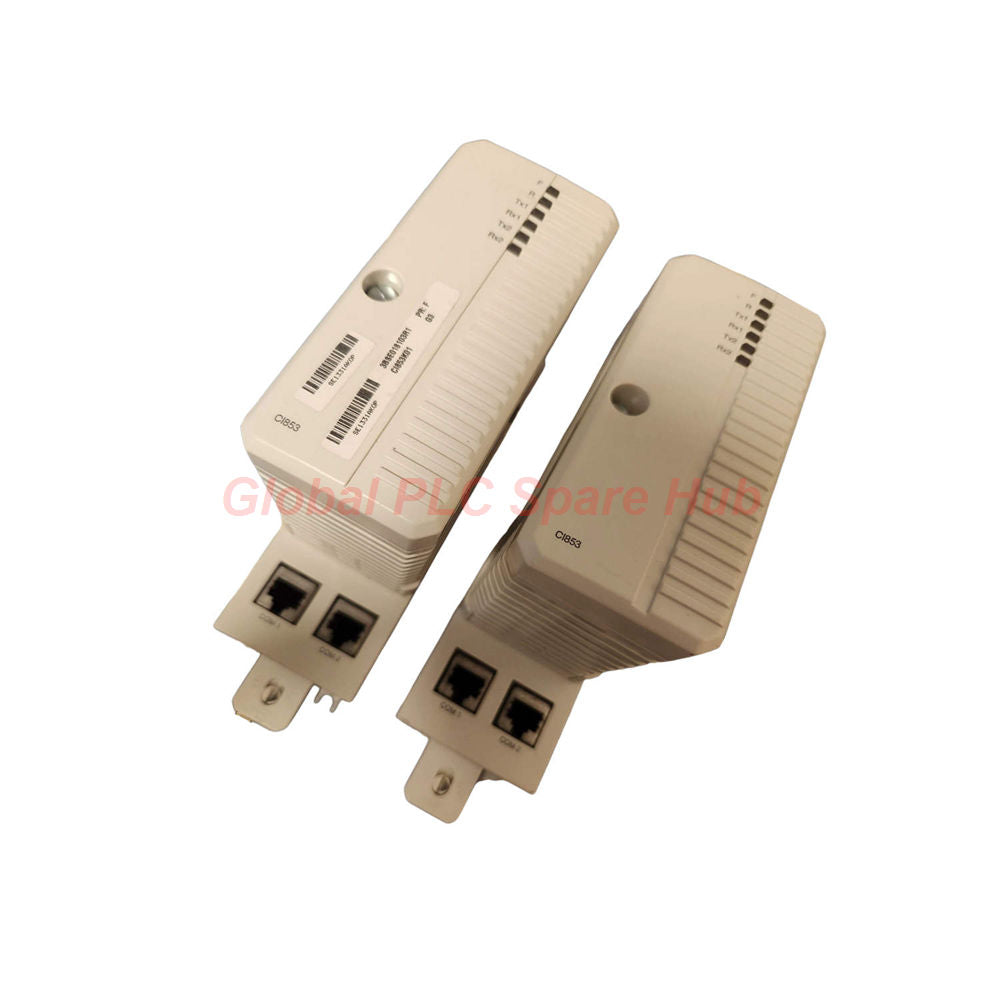

Módulo Dual RS-232 CI853K01 ABB 3BSE018103R1 System 800xA

Descripción Técnica del CI853K01

• El CI853K01 funciona como una interfaz versátil de bus CEX RS-232 de doble canal para controladores AC 800M.
• Permite una integración serial de alta fiabilidad utilizando los protocolos COMLI y MODBUS RTU tanto en modo Maestro como Esclavo.
• Este módulo es compatible con la tecnología Hot Swap, lo que permite el mantenimiento sin interrumpir la alimentación de todo el sistema de control.
• Los ingenieros deben consultar el manual de hardware del CI853K01 para verificar las asignaciones de pines RJ-45 para cableado serial no estándar.
• La unidad cuenta con recubrimiento conforme G3, lo que la hace adecuada para entornos hostiles según los estándares ISA 71.04.

Perspectiva de Global PLC Spare HUB

• El CI853K01 es un enlace crítico para la integración de instrumentación heredada dentro del ecosistema System 800xA.
• Aunque los sistemas modernos se inclinan hacia Ethernet, el CI853K01 sigue siendo esencial para conectar con caudalímetros y relés de protección más antiguos.
• Su capacidad para operar en entornos de controlador de Alta Integridad (HI) lo convierte en una opción preferida para la monitorización relacionada con la seguridad.


Especificaciones Técnicas y Clasificación

• Marca: ABB
• Modelo: CI853K01
• Número de pieza: 3BSE018103R1
• Tipo de producto: Módulo de Interfaz de Comunicación
• Canales: 2 puertos RS-232 (RJ-45 Hembra)
• Soporte de protocolo: MODBUS RTU, COMLI
• Velocidad de transmisión: 75 b/s a 19.200 b/s
• Temperatura de funcionamiento: +5 a +55 °C (+41 a +131 °F)
• Consumo de energía: 100 mA (Típico a 24V)
• Certificación marina: ABS, BV, DNV-GL, LR
• Ancho: 59 mm (incluye placa base)
• Peso: 700 g

Escenarios de Aplicación y Compatibilidad

• Sistemas industriales: Integración con ABB AC 800M y controladores de alta integridad.
• Redes de dispositivos: Interconexión con variadores de frecuencia (VFD) y medidores de potencia inteligentes.
• Migración de legado: Conexión de PLCs antiguos que utilizan el protocolo COMLI a un DCS moderno.
• Áreas peligrosas: Certificado para entornos cULus Clase 1, Zona 2 (clasificación de temperatura T4).

Capacidades de Diagnóstico y Estado

• Monitoreo en tiempo real a través del bus CEX para el estado del módulo y el tráfico del canal.
• Los indicadores LED del panel frontal proporcionan retroalimentación visual inmediata sobre la actividad de Tx/Rx para cada puerto.
• Registro completo de errores integrado en el visor de estado del sistema 800xA para la resolución de problemas remota.
• Detección automática por el hardware del controlador al insertarse debido a su interfaz nativa del bus CEX.

Envío, Garantía y Logística

• Garantía de calidad: 12 meses de garantía integral en cada unidad.
• Tiempo de procesamiento: Envío rápido en 24 a 48 horas.
• Entrega global: Envío acelerado a través de FedEx, UPS o DHL.
• Condición: Empaque de grado profesional para garantizar la protección contra ESD y el impacto físico.

Preguntas Frecuentes Profesionales y Guía de Adquisiciones

• Pregunta: ¿Puedo usar ambos puertos del CI853K01 para diferentes protocolos?
• Respuesta: Sí, ambos canales son independientes, lo que le permite ejecutar Modbus RTU en uno y COMLI en el otro simultáneamente.
• Pregunta: ¿Este módulo requiere una fuente de alimentación separada?
• Respuesta: No, el CI853K01 toma su alimentación de 24V directamente del bus CEX del controlador.
• Pregunta: ¿Qué tipo de cable se recomienda para la conexión serial RJ-45?
• Respuesta: Se requiere cableado de par trenzado blindado de alta calidad (STP) para mantener la conformidad con G3 y minimizar el ruido eléctrico.
• Pregunta: ¿Es el CI853K01 compatible con Modbus TCP?
• Respuesta: No, este modelo es estrictamente para RS-232 serial (Modbus RTU). Para Modbus TCP, normalmente se buscaría el módulo CI867.
• Pregunta: ¿Cuántas unidades CI853 puedo instalar en un solo bus CEX?
• Respuesta: Puede instalar un máximo de 12 unidades en un solo bus CEX, dependiendo del presupuesto de energía de su controlador.

Consejos de Selección de Expertos

• Siempre verifique el número de pieza 3BSE018103R1 con su placa base existente para asegurar la alineación mecánica.
• Para aplicaciones offshore, verifique que el CI853K01 tenga el certificado marino específico (por ejemplo, DNV-GL) requerido para su embarcación.
• Si su aplicación requiere líneas seriales redundantes, tenga en cuenta que este módulo no admite la redundancia de línea de hardware de forma nativa.
