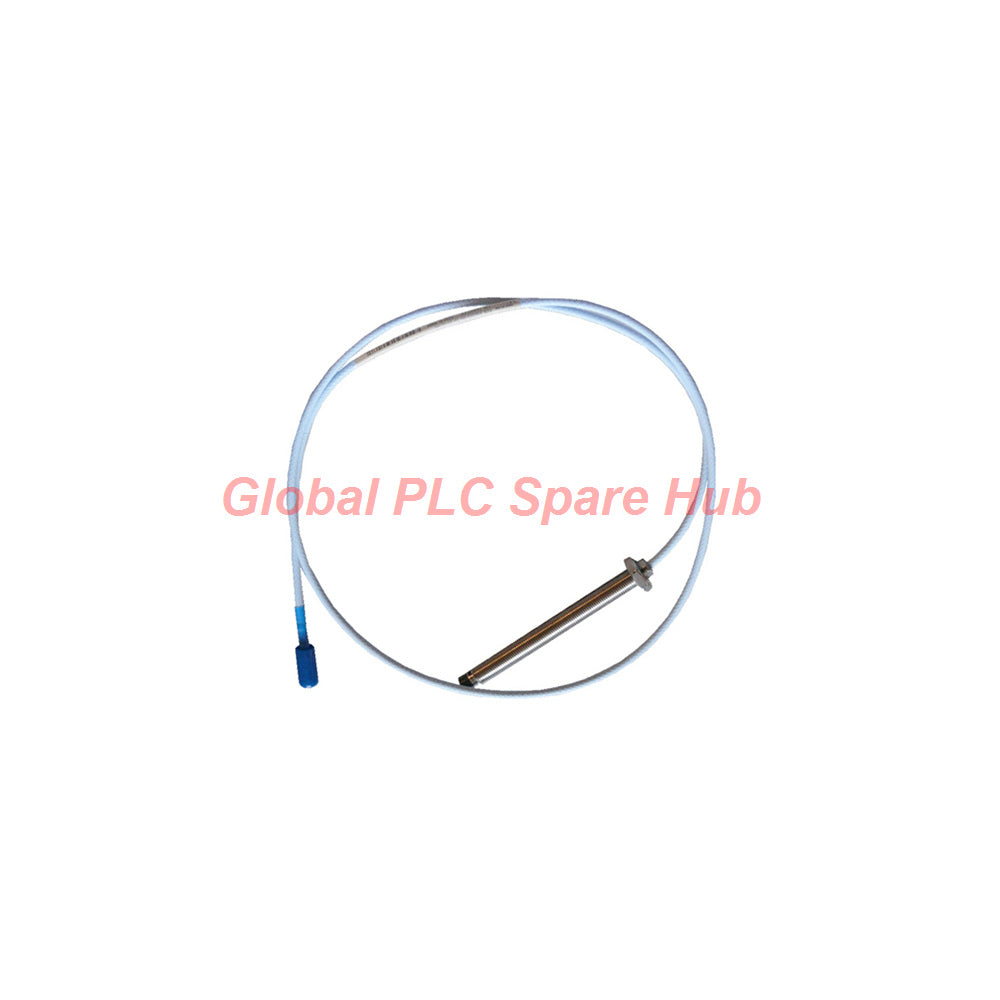

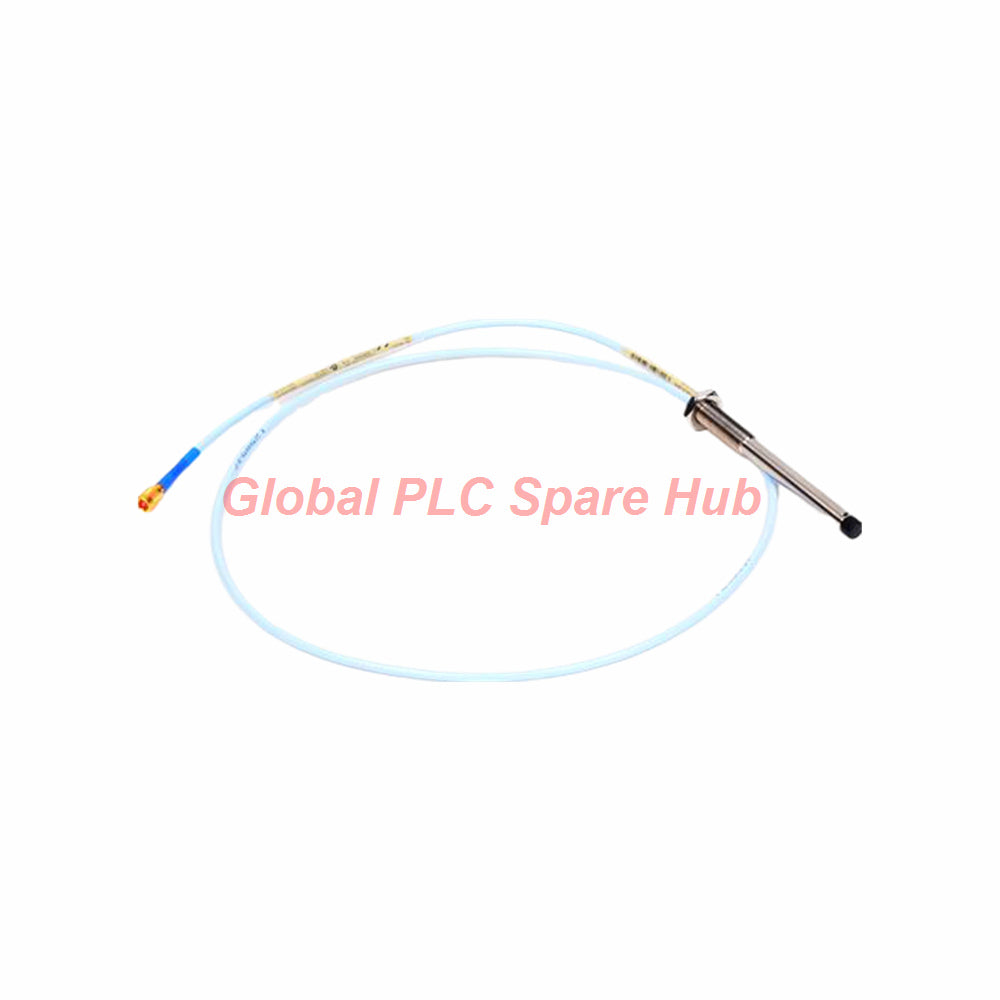

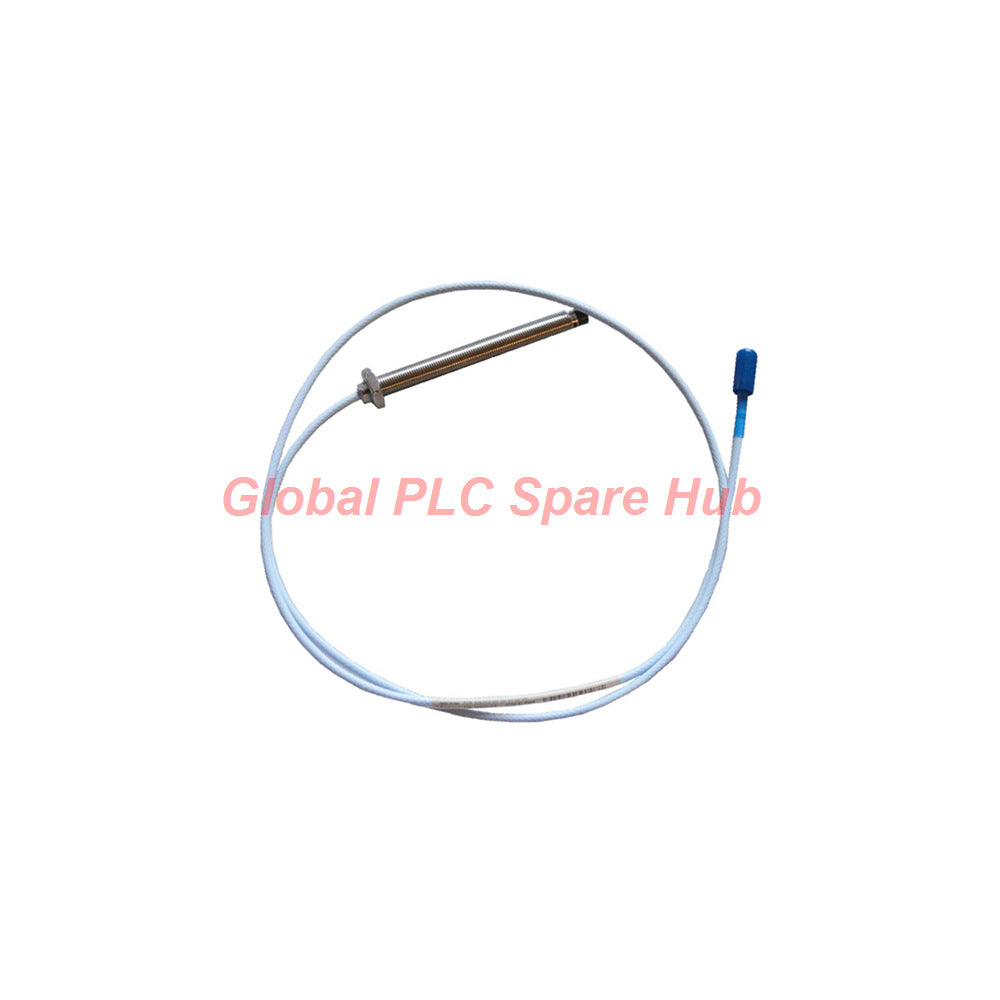

Sonda de proximidad Bently Nevada 330103-00-08-05-02-05 3300 XL de 8 mm
Manufacturer: Bently Nevada
Product No.: 330103-00-08-05-02-05
Condition： En stock
Product Type: Sonda de proximidad
Product Origin: USA
Payment: T/T, Western Union
Weight: 323g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general del producto
La Bently Nevada 330103-00-08-05-02-05 pertenece a la avanzada serie de sondas de proximidad 3300 XL de 8 mm. Los ingenieros implementan este sensor métrico para mediciones precisas de vibración y posición en maquinaria rotativa de alta velocidad. La unidad presenta un perfil de rosca M10x1, una longitud de caja de 80 mm y una longitud total de cable de 0,5 metros. Equipada con un conector coaxial en miniatura ClickLoc, garantiza una transmisión de señal segura en entornos industriales exigentes. Las puntas de la sonda de sulfuro de polifenileno y las carcasas de acero inoxidable protegen los componentes internos de las condiciones adversas.
Especificaciones técnicas
- Marca: Bently Nevada
- Modelo / Número de pieza: 330103-00-08-05-02-05
- Serie: Serie 3300 XL
- Tipo de módulo: Sensor de sonda de proximidad de 8 mm
| Categoría de parámetro | Especificación técnica |
|---|---|
| Rango de medición | Rango lineal de 0,25 mm a 2,3 mm (-1 a -17 Vdc) |
| Respuesta de frecuencia | CC a 10 kHz (respuesta plana, dependiente del cable) |
| Sensibilidad | 7,87 V/mm (200 mV/mil) nominal |
| Linealidad | ±0,05 mm en el rango lineal estándar |
| Resolución | Infinita (limitada por el nivel de ruido del Proximitor) |
| Rango de temperatura | -52°C a +177°C (punta de sonda estándar) |
| Tolerancia ambiental | 93% de humedad relativa según IEC 68-2-3 |
| Inmunidad a interferencias | Diseño de cable coaxial totalmente apantallado |
Guía de instalación
- Monte la sonda en un orificio roscado M10x1 utilizando una profundidad máxima de rosca de 15 mm.
- Establezca la holgura mecánica inicial en -9 Vdc, lo que corresponde aproximadamente a 1,27 mm o 50 mils del eje objetivo.
- Aleje el cableado de campo de las líneas eléctricas de alta tensión para evitar interferencias electromagnéticas.
- Termine correctamente los cables de blindaje en el terminal de tierra del monitor para mantener la supresión de ruido.
Comodidad para la depuración y el mantenimiento
- Verifique la resistencia de CC de la sonda a través de los conductores central y exterior para comprobar si hay cortocircuitos o roturas internas.
- Inspeccione el sello de junta tórica de Viton regularmente durante las interrupciones para evitar la entrada de fluidos en el límite de presión.
- Mida la tensión de salida en el terminal común del Proximitor para confirmar la configuración correcta de la holgura estática.
Guía de compatibilidad y selección
- Compatible exclusivamente con sensores Proximitor 3300 XL de 8 mm que coincidan con las configuraciones de longitud del sistema.
- Empareje este sensor con un cable de campo triaxial blindado de 3 conductores de hasta 305 metros de longitud.
| Modelo de comparación | Especificaciones de rosca / longitud | Recomendación técnica |
|---|---|---|
| 330103-00-07-10-02-05 | Caja de 70 mm, longitud total de 1,0 m | Seleccione esta variante cuando su soporte de montaje requiera espacio adicional para un tendido de cable de 1,0 metro. |
Información de certificación
- Aprobaciones de áreas peligrosas CSA, ATEX e IECEx para instalaciones por zonas y divisiones.
- Cumplimiento de barrera Zener intrínsecamente segura y aislador galvánico para atmósferas explosivas.
Contenido del paquete y términos de cumplimiento
- Contenido del paquete: Una sonda de proximidad métrica 330103-00-08-05-02-05 con conector ClickLoc integrado.
- Garantía: 12 meses de garantía integral que cubre defectos de fábrica.
- Logística de envío: Envío rápido en 24 a 48 horas a través de FedEx, UPS y DHL.
Escenarios de aplicación típicos y capacidades de diagnóstico
- Mide la vibración radial y la posición axial en turbinas de vapor, compresores y bombas grandes.
- Detecta patrones de órbita del eje, excentricidad y desequilibrio del rotor en tiempo real.
- Identifica el desgaste de los cojinetes y las condiciones inminentes de roce mecánico antes de que ocurra una falla catastrófica.
Preguntas frecuentes
¿Qué sucede si la sonda se expone a temperaturas inferiores a -34°C?
Las temperaturas inferiores a -34°C pueden endurecer el sello de la junta tórica de Viton, lo que podría causar una falla prematura del sello del límite de presión.
¿Cómo verifico si la punta de la sonda está dañada mientras está instalada?
Mida la resistencia de CC nominal de la sonda. Una lectura fuera del rango esperado indica un circuito abierto o un cortocircuito interno dentro del conjunto de la sonda.
¿Puedo usar un cable estándar de dos hilos para el cableado de campo?
Los ingenieros recomiendan un cable triaxial blindado de tres conductores para mantener la precisión del sistema y evitar la interferencia de ruido de modo común en largas distancias.
¿Cuál es la opinión de Global PLC Spare HUB sobre los ajustes de la profundidad de montaje?
Global PLC Spare HUB recomienda bloquear firmemente la contratuerca después de ajustar la holgura para evitar el desplazamiento inducido por la vibración durante el funcionamiento industrial continuo.
