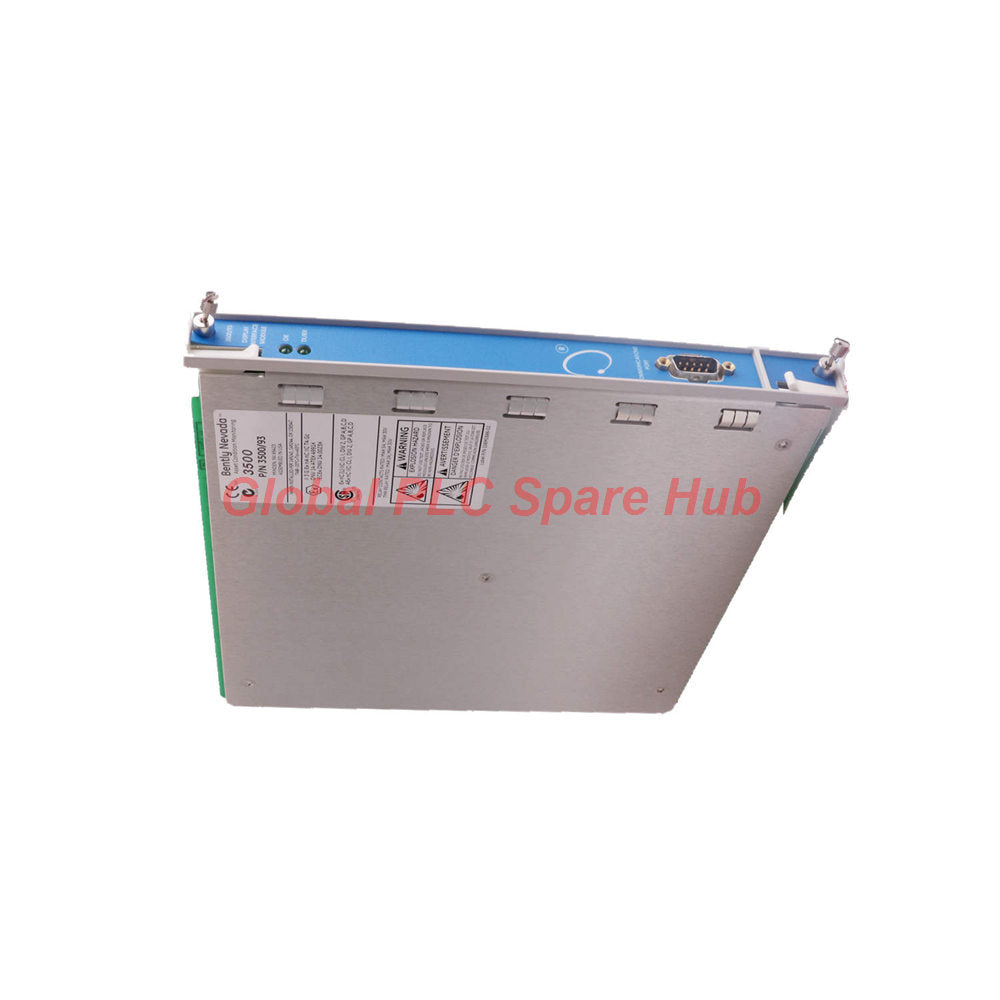

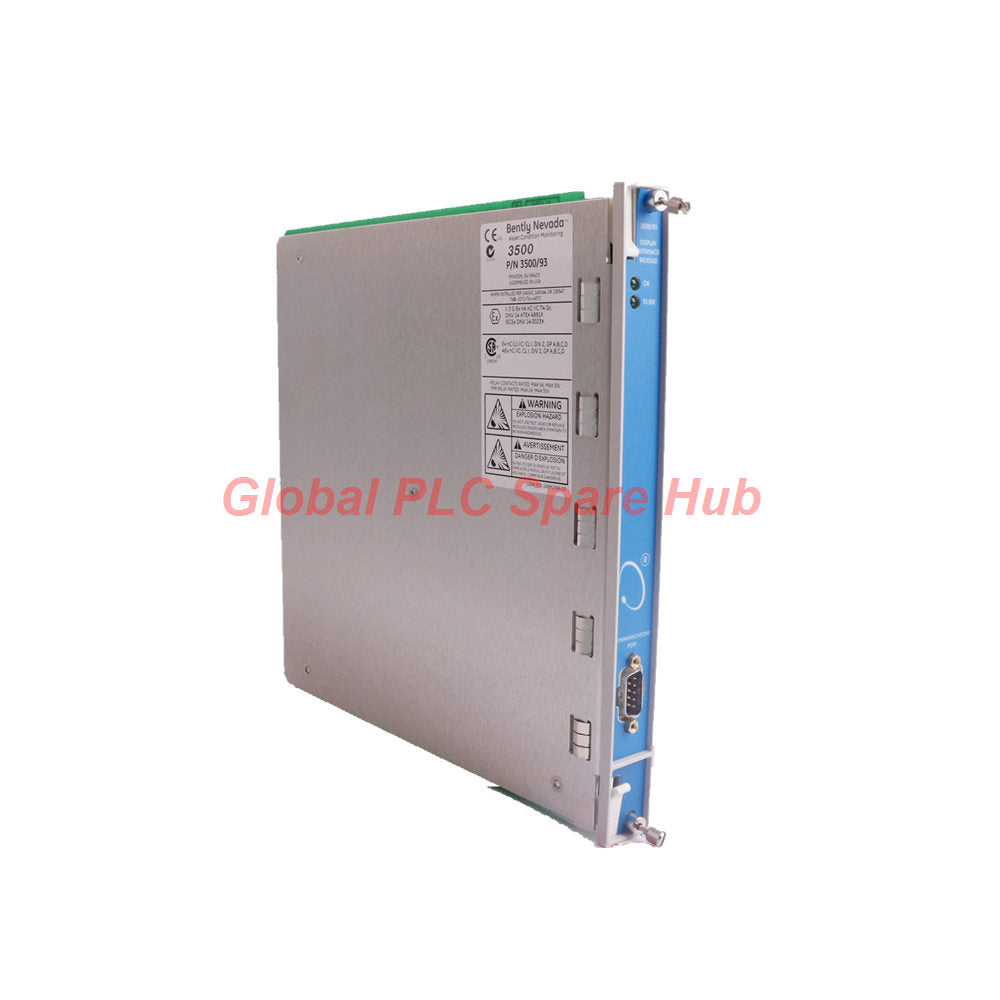

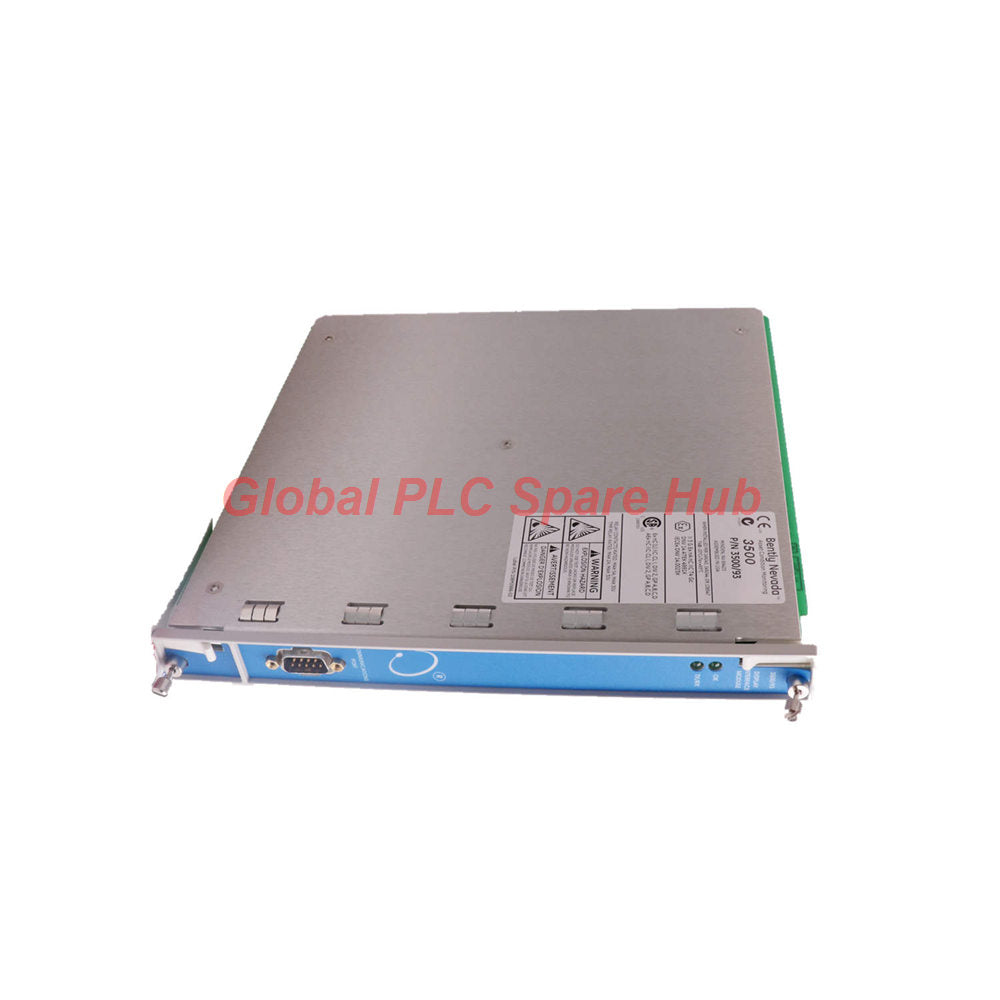

3500/93 135799-02 Módulo de Interfaz de Pantalla Bently Nevada Serie 3500

3500/93 135799-02 Módulo de Interfaz de Pantalla Bently Nevada Sistema de Visualización Serie 3500

El modelo 3500/93 135799-02 desarrollado por Bently Nevada funciona como una unidad de interfaz y visualización de sistema de alto rendimiento dentro de la arquitectura de protección de maquinaria de la Serie 3500. Diseñado para cumplir con las estrictas directrices API 670, este módulo proporciona un seguimiento visual localizado o remoto de las métricas críticas del rack, incluyendo registros de eventos del sistema, listas de alarmas y valores de estado del canal en tiempo real.

Especificaciones Técnicas Clave y Métricas de Hardware

• Marca: Bently Nevada
• Modelo: 3500/93 (Número de Parte: 135799-02)
• Familia de Productos: Serie 3500
• Tipo de Módulo: Módulo de Interfaz de Pantalla y Ensamblaje de Unidad LCD
• Consumo de Energía: Hasta 15.5 vatios máximo para la unidad de pantalla y el módulo de interfaz combinados
• Comunicación Interna: Enlace de hardware RS422 de alta velocidad que ejecuta protocolos propietarios de Bently Nevada y Modbus RTU
• Ciclo de Actualización de Datos: Tasa de actualización típica de 1 segundo en los canales de rack activos

Topologías de Montaje Flexibles y Configuraciones de Instalación

• Montaje Frontal: Se adhiere directamente sobre el panel frontal de los racks de tamaño completo de la Serie 3500 mediante un soporte con bisagras; requiere instalación en la ranura 15 y es incompatible con mini-racks.
• Montaje en Rack EIA de 19 pulgadas: Se adapta a los racks de equipos estándar ubicados a una distancia de hasta 100 pies (o hasta 4,000 pies con una fuente de alimentación externa opcional).
• Montaje en Panel: Se integra suavemente en recortes de gabinetes personalizados en salas de control o estaciones de operación remotas.
• Montaje en Pared Independiente: Se monta a ras de las superficies estructurales separadas del marco del rack de monitoreo primario.

Umbrales Ambientales y Límites de Operación

• Rango Térmico del Módulo de Interfaz de Pantalla: Funciona de -30°C a +65°C; límites de almacenamiento de -40°C a +85°C
• Rango Térmico de la Unidad de Pantalla: Funciona de -20°C a +65°C; límites de almacenamiento de -30°C a +80°C
• Tolerancia a la Humedad: Soporta hasta 95 por ciento de humedad relativa en condiciones sin condensación

Cumplimiento Normativo y Aprobaciones para Áreas Peligrosas

• Seguridad Eléctrica: Certificado según los estándares EN 61010-1 y conforme a las Directivas Europeas de Baja Tensión y EMC
• Clasificaciones para Ubicaciones Peligrosas: Incluye certificaciones CSA, ATEX Zona 2, Brasil BR-Ex y Sudáfrica Ex nCAL para entornos industriales explosivos

Equipos Dirigidos y Escenarios de Aplicación Industrial

• Aplicaciones Principales: Consolas de operadores de sala de control, paneles locales de estaciones de compresores y refugios de maquinaria de plataformas marinas.
• Maquinaria Compatible: Grandes turbinas de vapor multietapa, compresores de gas de alta resistencia, turbinas hidráulicas y bombas industriales de alta velocidad.

Capacidades de Diagnóstico y Retroalimentación del Operador

• Los conjuntos de LED del panel frontal proporcionan comprobaciones instantáneas del estado del rack (OK, Alerta y Peligro) junto con indicadores de canal individuales.
• Muestra registros de eventos dinámicos y secuencias de alarmas históricas directamente en la pantalla LCD de matriz de puntos FSTN, lo que ayuda a los operadores a aislar rápidamente las anomalías de vibración.

Logística, Embalaje y Disposiciones de Garantía

• Estándar de Embalaje: Embalaje seguro sellado de fábrica diseñado para prevenir daños electrostáticos y mecánicos durante el tránsito.
• Envío Global: Cumplimiento de envío acelerado dentro de 24 a 48 horas a través de mensajeros de confianza, incluidos FedEx, UPS y DHL.
• Términos de Garantía: Respaldado por una garantía de fábrica completa de 12 meses que cubre defectos de material e inconsistencias de rendimiento.

Preguntas Frecuentes

Pregunta: ¿Qué restricción de ranura específica se aplica al configurar el 3500/93 para montaje frontal en un rack de monitoreo?

Respuesta: Para configuraciones de montaje frontal, el Módulo de Interfaz de Pantalla debe colocarse en la ranura 15, que es la ranura más a la derecha de un rack de tamaño completo de la Serie 3500.

Pregunta: ¿A qué distancia puede ubicarse la unidad de pantalla del rack principal cuando se utiliza una fuente de alimentación externa?

Respuesta: La unidad de pantalla puede ubicarse hasta 4,000 pies de distancia del sistema de rack principal de la Serie 3500 cuando se utiliza una fuente de alimentación externa aprobada.

Pregunta: ¿Qué interfaz y protocolo de comunicación utiliza la pantalla para intercambiar datos con el módulo de interfaz?

Respuesta: El hardware se basa en un enlace de comunicación RS422 que admite protocolos propietarios de Bently Nevada y el formato Modbus AEG PI-MBUS-300.

Pregunta: ¿Por qué son críticas las aprobaciones para áreas peligrosas al implementar el módulo 135799-02 en instalaciones de petróleo y gas?

Respuesta: Las clasificaciones como ATEX Zona 2 y la certificación CSA Clase I División 2 aseguran que la unidad no genere chispas ni encienda gases volátiles presentes en áreas de producción clasificadas.

Pregunta: ¿Qué factores clave deben evaluar los ingenieros al seleccionar entre las opciones de LCD reflectantes y transflectivas?

Respuesta: Las unidades reflectantes dependen de la iluminación ambiental de la habitación o la luz solar indirecta, mientras que las unidades transflectivas cuentan con una retroiluminación electroluminiscente blanca incorporada para visibilidad con poca luz.

La Perspectiva de Global PLC Spare HUB

Al implementar pantallas de operador remotas en plantas industriales pesadas, las variaciones de iluminación ambiental pueden afectar gravemente la legibilidad de la pantalla. Los técnicos de campo que instalen el 3500/93 deben evaluar cuidadosamente los niveles de iluminación de la sala de control o del panel antes de elegir entre variantes de LCD reflectantes y transflectivas retroiluminadas. Asegurar un blindaje de cable RS422 estable en carreras de larga distancia también previene la fluctuación de paquetes de datos, garantizando la visualización de alarmas en tiempo real en toda la red de monitoreo de la Serie 3500.
