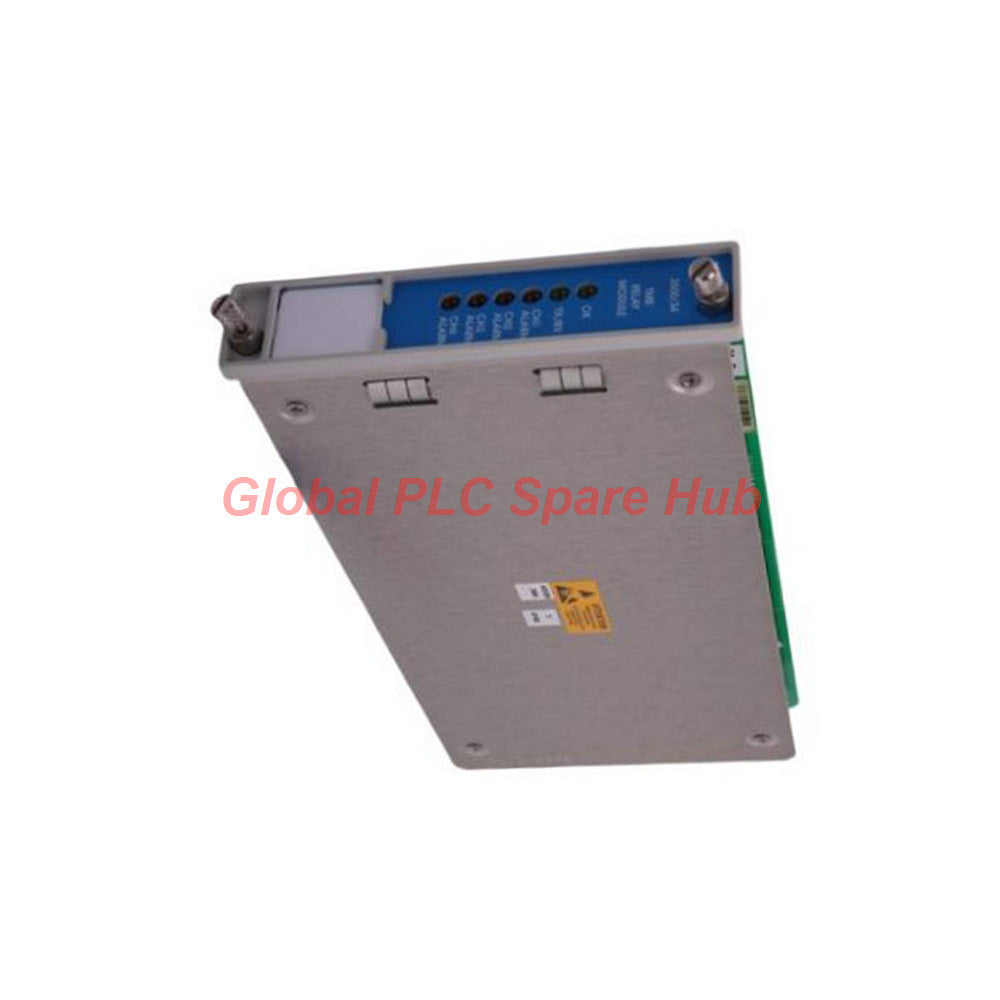

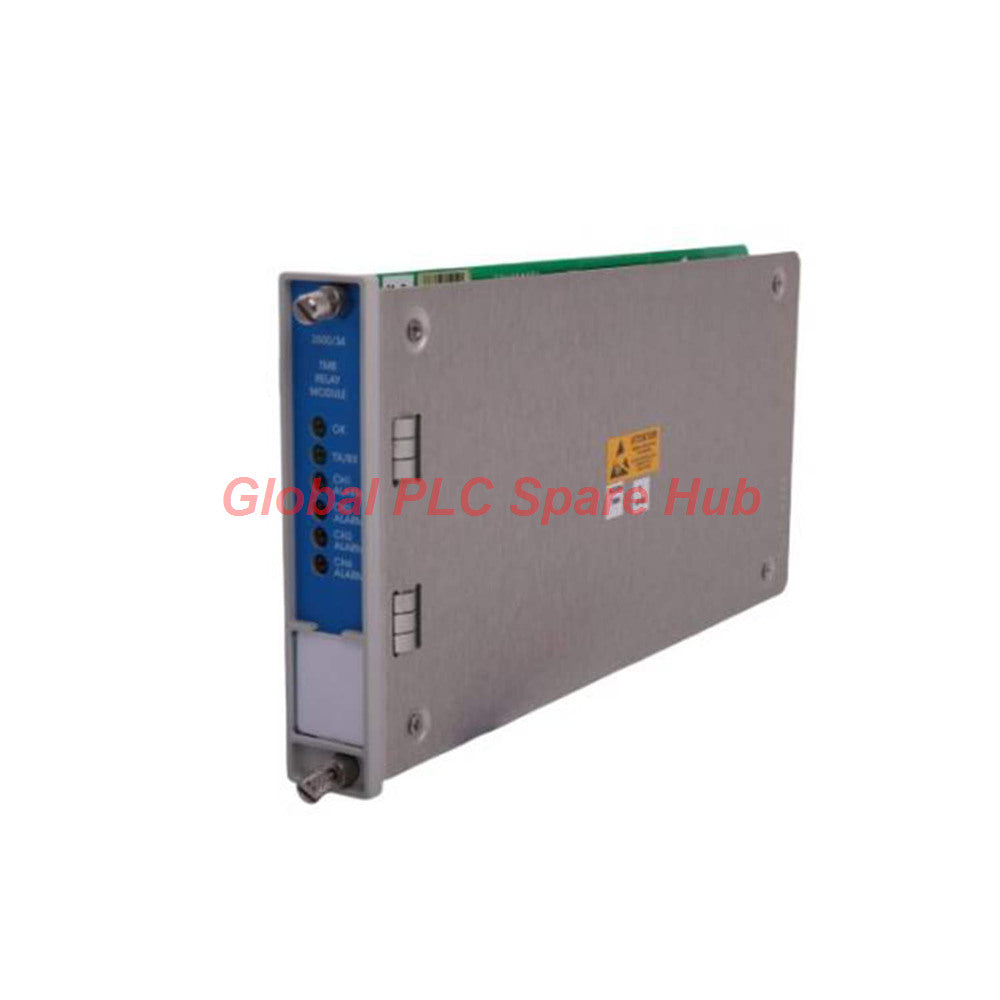

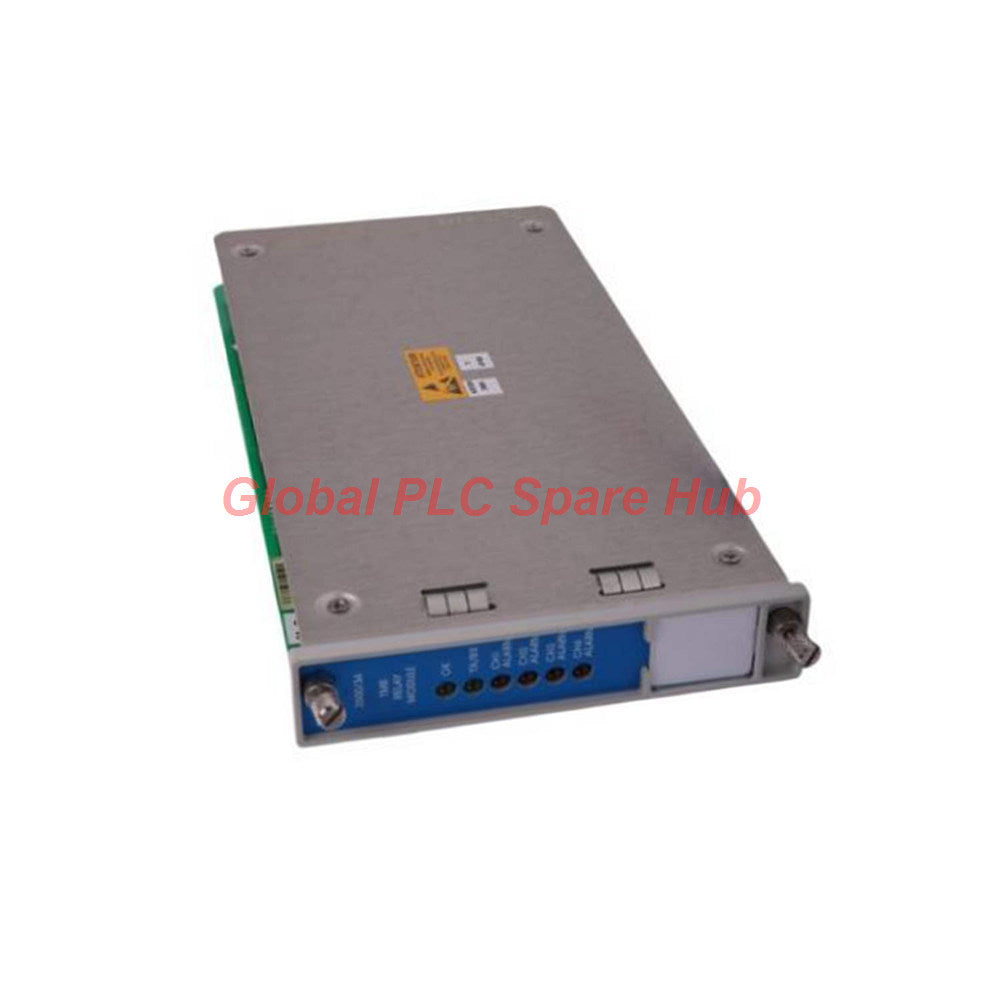

Módulo de relé TMR serie 3500 Bently Nevada 3500/34

Revisión Global del HUB de repuestos de PLC:

El módulo de relé TMR Bently Nevada 3500/34 ofrece protección de maquinaria de misión crítica al integrar arquitecturas de votación de relé con redundancia modular triple. En entornos de control de turbinas industriales de alto riesgo, un solo disparo falso causa un tiempo de inactividad catastrófico, mientras que una alarma no detectada amenaza la integridad del activo. Este módulo de la Serie 3500 elimina los puntos únicos de falla mediante rutas de procesamiento paralelas y lógica de votación basada en hardware. Los ingenieros confían en este hardware para garantizar una enunciación confiable de alarmas y secuencias de apagado de maquinaria en equipos giratorios a gran escala.

Arquitectura Funcional Principal

• Lógica de Procesamiento Redundante: Dos módulos físicos 3500/34 operan en paralelo, ejecutando una lógica de activación de alarmas idéntica simultáneamente para maximizar la disponibilidad operativa.
• Votación de Redundancia Modular Triple: El módulo de E/S asociado incorpora doce relés internos dispuestos en cuatro grupos de canales distintos, ejecutando un estricto esquema de votación de 2 de 3.
• Evaluación de Ruta Independiente: El 3500/34 evalúa de forma independiente tres rutas de datos de monitor separadas, invalidando inmediatamente las señales de alarma si el estado de un canal de rack asociado se registra como no-ok.

Especificaciones Técnicas

Instalación y Directrices para el Rack

• Asignación de Ranuras: Requiere exactamente una ranura frontal de media altura para el módulo de relé 3500/34 y una ranura trasera de altura completa para el módulo de E/S correspondiente.
• Protocolo de Montaje: Inserte de forma segura los módulos en los planos posteriores de los chasis de rack estándar Bently Nevada 3500, asegurando la correcta alineación de los conectores multipin.
• Terminación del Cableado: Conecte el cableado de alarma de campo directamente a los bloques de terminales del módulo de E/S trasero utilizando los calibres de cable recomendados para rutas de señal de baja resistencia.

Compatibilidad, Estándares y Certificaciones

• Compatibilidad del Sistema: Diseñado completamente para su integración exclusiva dentro de los sistemas de monitoreo de rack Bently Nevada 3500 y entornos de software de configuración.
• Conformidad Electromagnética: Cumple con las normas de emisiones radiadas y conducidas EN50081-2 junto con los requisitos de susceptibilidad EN50082-2.
• Clasificación de Área Peligrosa: Certificado bajo CSA/NRTL/C Opción 01 para uso en ubicaciones peligrosas de Clase I División 2 Grupos A, B, C, D.

Diagnóstico Operacional y Mantenimiento

• Indicadores de Estado: Seis LED en el panel frontal comunican el estado operativo, incluyendo el LED OK dedicado, el LED TX/RX y los LED de ALARMA de CANAL individuales.
• Monitoreo de Salud en Vivo: Autocomprobaciones continuas del microprocesador verifican las comunicaciones internas y alertan a los operadores instantáneamente mediante informes de fallas del bus del rack.
• Ventaja de Mantenimiento: El diseño de intercambio en caliente permite el reemplazo del módulo durante la operación activa de la planta sin interrumpir los canales del monitor del rack circundante.

Logística, Embalaje y Garantía

• Velocidad de Cumplimiento: Envío garantizado dentro de 24-48 horas desde la confirmación del pedido.
• Envío Global: Tránsito logístico confiable manejado a través de FedEx, UPS y DHL.
• Contenido del Paquete: Incluye un módulo de relé 3500/34, un módulo de E/S trasero correspondiente y documentación estándar de cumplimiento de fábrica.
• Garantía de Calidad: Respaldado por una garantía integral de 12 meses que cubre la integridad estructural y operativa.

Escenarios de Aplicación Típicos

• Protección de Turbinas de Vapor: Cierra automáticamente las válvulas de parada de emergencia cuando los monitores de sobrevelocidad o vibración excesiva registran estados de peligro de doble canal.
• Monitoreo de Compresores de Gas: Gestiona matrices de enunciación de alarmas críticas en patines de compresores multietapa en plantas de procesamiento petroquímico.
• Salvaguardas de Generadores Hidroeléctricos: Interfaza la lógica de protección directamente con los sistemas de control de la planta para aislar de forma segura los activos giratorios pesados en condiciones de falla.

Preguntas Frecuentes

¿Qué hace que el LED OK del módulo 3500/34 se apague?
La experiencia en campo demuestra que un LED OK apagado indica una falla interna del módulo, una falla de la fuente de alimentación o una interrupción de la comunicación del rack. Verifique la correcta inserción del plano posterior del rack y revise las listas de eventos del sistema utilizando el software de configuración.

¿Cómo evita la lógica de votación de 2 de 3 disparos molestos?
La práctica de ingeniería de campo demuestra que exigir que al menos dos de cada tres canales de monitoreo independientes estén de acuerdo en un estado de alarma evita que las fallas de un solo sensor apaguen la maquinaria innecesariamente.

¿Se pueden instalar supresores de arco en los contactos del relé?
Las especificaciones de diseño de fábrica establecen que los supresores de arco no son compatibles de forma nativa con este hardware de modelo específico. Se deben aplicar circuitos de supresión externos si se controlan cargas inductivas pesadas.

¿Cómo deben almacenarse los módulos de repuesto en los almacenes de la planta?
Almacene las unidades dentro de sus límites de temperatura especificados de -40 °C a +85 °C dentro de un embalaje antiestático, lejos de la alta humedad y las atmósferas industriales corrosivas.
