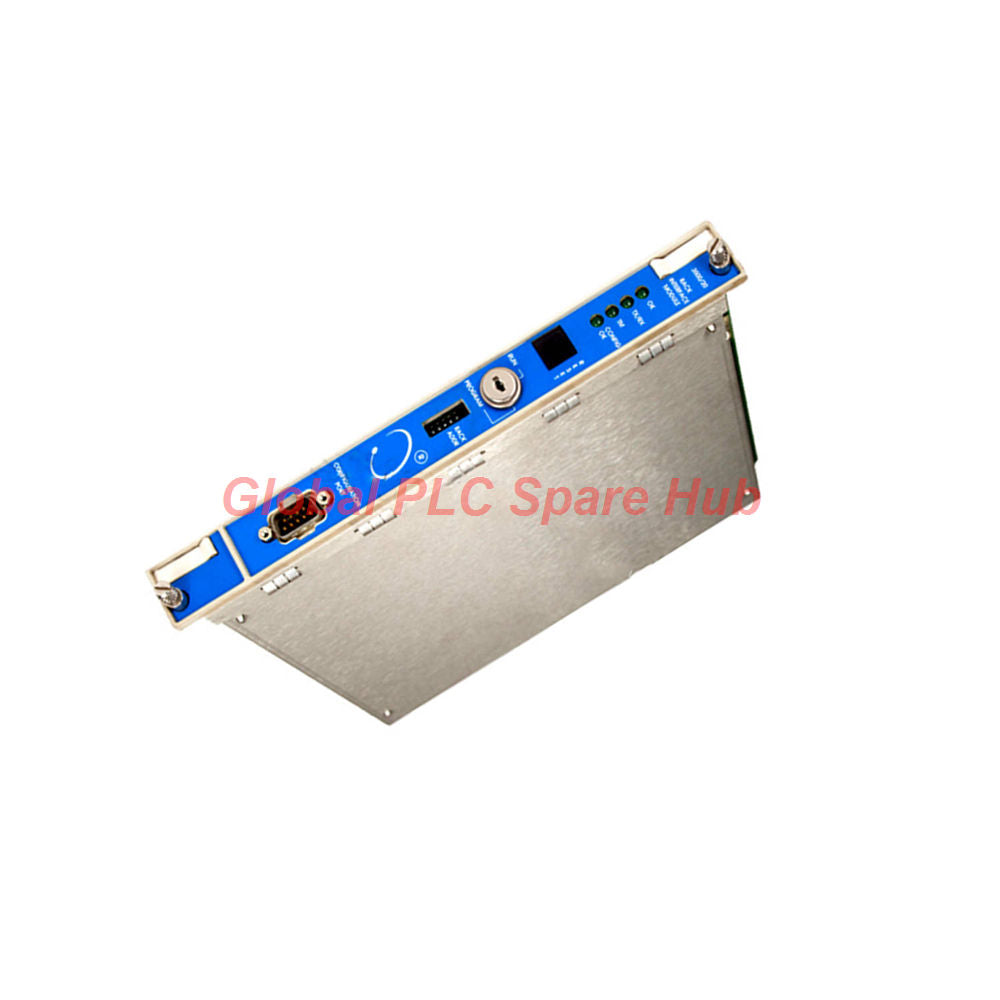

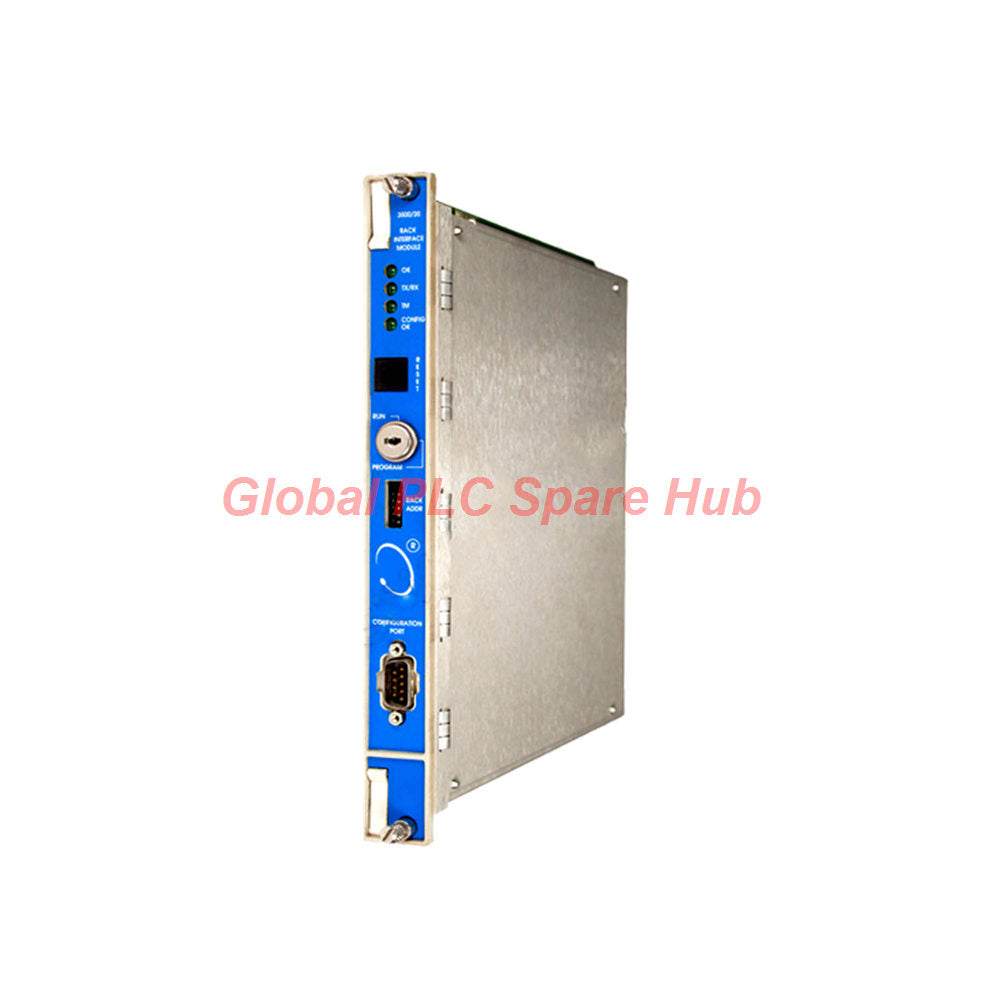

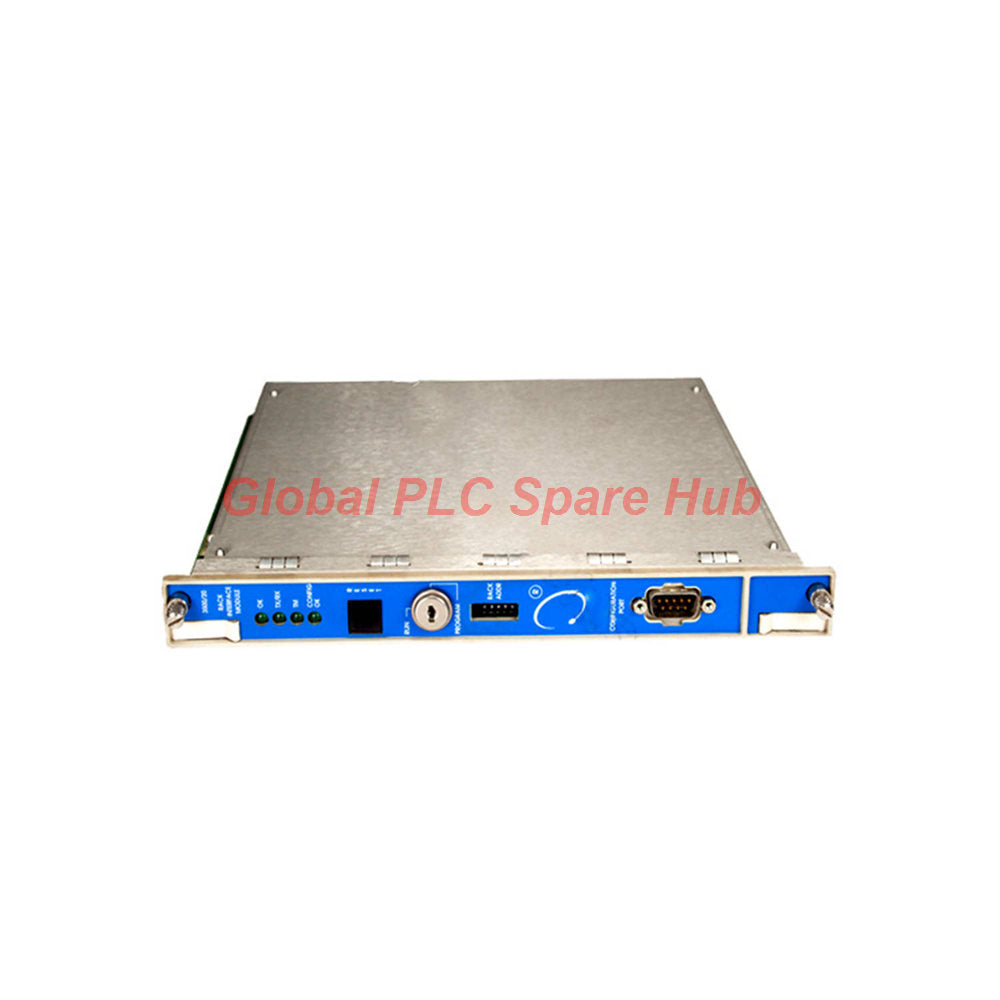

3500/20-01-02-00 Módulo RIM estándar serie 3500 de Bently Nevada

Descripción general del producto

El Bently Nevada 3500/20-01-02-00 es un módulo de interfaz de bastidor principal diseñado para sistemas de protección de maquinaria de la Serie 3500.

Los ingenieros instalan este módulo principal directamente en la ranura 1 del bastidor principal, adyacente a las fuentes de alimentación.

Proporciona una integración central de datos y gestiona la configuración interna del bastidor utilizando protocolos propietarios.

El módulo recopila datos esenciales de estado sin colocarse dentro de la ruta de apagado crítico de la maquinaria.

Esta disposición garantiza que el monitoreo normal del sistema continúe sin interrupciones incluso durante las actualizaciones de comunicación de rutina.

El conjunto 3500/20-01-02-00 incluye una placa principal RIM estándar junto con un módulo trasero de interfaz serie RS232/RS422.

Los operadores de planta confían en esta puerta de enlace para conectar la instrumentación de campo a computadoras de control de planta de nivel superior.

Especificaciones técnicas

• Marca: Bently Nevada
• Número de parte: 3500/20-01-02-00
• Serie: Sistema Serie 3500
• Tipo de módulo: Módulo de interfaz de bastidor estándar (RIM) con E/S RS232/RS422
• Rango de medición: Depende de la configuración del sistema; maneja valores de vibración dinámica y posición estática
• Respuesta de frecuencia: Pasa señales dinámicas sin procesar de hasta 20 kHz a procesadores compatibles
• Sensibilidad: El paso de datos digitales mantiene la resolución completa de los canales de monitoreo conectados
• Linealidad: Integridad de datos digitales del 100% a través del backplane de comunicación interna del bastidor
• Resolución: Conserva la resolución analógica a digital de 16 bits de los canales de monitor individuales del bastidor
• Consumo de energía: 4.75 Watts de consumo de energía típico
• Velocidad de transmisión del panel frontal: Hasta 38.4 k baudios a través del puerto RS232 frontal
• Velocidad de transmisión de E/S trasera: Hasta 38.4 k baudios a través de los puertos RS232/RS422
• Clasificación de contacto del relé OK: Clasificado para 5A @ 24 Vdc / 120 Vac (120 Watts / 600 VA máximo)
• Rango de temperatura de funcionamiento: -30°C a +65°C (-22°F a +150°F)
• Rango de temperatura de almacenamiento: -40°C a +85°C (-40°F a +185°F)
• Resistencia ambiental: Resistencia a la humedad relativa no condensante del 95%
• Blindaje de interferencias: Supresores de arco internos en contactos de relé normalmente cerrados
• Dimensiones de la placa principal: 241.3 mm x 24.4 mm x 241.8 mm (9.5 pulg. x 0.96 pulg. x 9.52 pulg.)
• Dimensiones de la placa de E/S: 241.3 mm x 24.4 mm x 99.1 mm (9.5 pulg. x 0.96 pulg. x 3.90 pulg.)
• Peso de la placa principal: 0.91 kg (2.0 lbs.)
• Peso de la placa de E/S: 0.45 kg (1.0 lbs.)
• Distancia máxima del cable RS232: 30 metros (100 pies)
• Distancia máxima del cable RS422: 1200 metros (4000 pies)
• Certificaciones: Fabricado según las pautas estándar de automatización industrial sin opciones de agencia restrictivas

Compatibilidad e integración de hardware

El 3500/20-01-02-00 se comunica sin problemas con procesadores externos, incluidos dispositivos TDXnet, TDIX y DDIX.

Ocupa una ranura frontal de altura completa y una ranura trasera de altura completa en cualquier gabinete de bastidor estándar de la Serie 3500.

La unidad admite conexiones en cadena en varios bastidores utilizando sus conectores de bastidor RS422 dedicados.

Los ingenieros pueden establecer una identificación de red única utilizando el interruptor de dirección físico de 63 posiciones ubicado en el panel frontal.

Pautas de instalación

• Siempre apague la alimentación del bastidor principal antes de insertar o quitar módulos de hardware.
• Inserte la placa principal RIM en la ranura 1, directamente al lado de los módulos de la fuente de alimentación.
• Monte el módulo de E/S RS232/RS422 en la ranura trasera correspondiente, directamente detrás de la ranura 1.
• Establezca el interruptor de palanca de hardware trasero para que coincida con su requisito de capa física de red (RS232 o RS422).
• Establezca el interruptor de dirección de 63 posiciones en el panel frontal antes de poner en servicio la red.
• Asegúrese de que los cables RS232 no superen los 30 metros para evitar la degradación de la señal serie.
• Mantenga las tiradas serie RS422 por debajo de los 1200 metros y use cableado de par trenzado blindado.

Conveniencia de diagnóstico y mantenimiento

Los LED del panel frontal brindan a los operadores información visual inmediata del estado durante las rondas de inspección de rutina.

El LED OK se enciende en verde cuando el hardware 3500/20-01-02-00 realiza pruebas internas con éxito.

El LED TX/RX parpadea en amarillo activo durante la comunicación activa a través del backplane interno.

El LED CONFIG OK verifica que el bastidor contenga un archivo de configuración de software válido.

Un botón de reinicio dedicado en el panel frontal permite borrar rápidamente las alarmas enclavadas y las deshabilitaciones de canales temporizadas.

El módulo de E/S cuenta con entradas de contacto seco para control remoto de Multiplicación de Disparo, Inhibición de Alarma y Reinicio de Bastidor.

Escenarios de aplicación típicos

Las instalaciones de generación de energía utilizan el módulo 3500/20-01-02-00 para vincular los bastidores de monitoreo de turbinas de vapor a los concentradores de red DCS.

Las plantas petroquímicas instalan este RIM para pasar las tendencias de vibración del compresor al software de diagnóstico de gestión de maquinaria.

Las refinerías utilizan la capacidad multi-drop de RS422 para conectar varios bastidores de bombas críticas a una sala de control central.

Servicios de embalaje y entrega urgente

• Contenido del paquete: Tarjeta principal RIM estándar Bently Nevada 3500/20-01-02-00 y módulo de E/S trasero RS232/RS422.
• Embalaje estándar: Bolsa protectora ESD antiestática dentro de un embalaje de espuma industrial de alta resistencia.
• Plazo de envío: Se envía dentro de las 24 a 48 horas posteriores a la confirmación del pedido.
• Transportistas exprés: Entrega puerta a puerta exprés en todo el mundo a través de FedEx, UPS o DHL.
• Período de garantía: Incluye una garantía de cobertura total de 12 meses a partir de la fecha de envío.

Perspectiva de Global PLC Spare HUB

En nuestra experiencia en mantenimiento de campo, las fallas de comunicación serie en el 3500/20-01-02-00 a menudo se deben a errores de configuración física en lugar de fallas de componentes de hardware.

Durante una auditoría reciente en una estación de compresión de gas, los técnicos del sitio informaron una caída en la comunicación RS422 entre el bastidor 2 y la computadora anfitriona de la planta.

Nuestro equipo revisó el hardware y encontró que el instalador había dejado el interruptor de palanca trasero configurado en RS232 mientras se ejecutaba un cable de campo de 300 metros.

Al cambiar el interruptor de palanca trasero a RS422, se restauró inmediatamente la transmisión continua de datos al paquete de software de la Serie 3500 sin reemplazar ningún módulo de hardware físico.

Siempre recomendamos verificar los interruptores DIP, los diales de dirección y los puentes de terminación de línea antes de condenar un módulo de interfaz de comunicación durante la resolución de problemas de interrupciones.

Guía de compra

Verifique cuidadosamente los requisitos de hardware de su sistema antes de realizar un pedido de un módulo de reemplazo de la Serie 3500.

Determine si su sistema utiliza protocolos de monitoreo estándar o requiere una arquitectura de Redundancia Modular Triple (TMR).

Esta unidad estándar es adecuada para marcos de monitoreo de bus único, pero no admitirá la comparación de votación de hardware a través de tres líneas de canal.

Verifique su infraestructura de conexión trasera para seleccionar entre las variantes de placa de E/S RS232/RS422, módem interno o Data Manager.

Preguntas frecuentes

Pregunta: ¿Puedo sacar el módulo 3500/20-01-02-00 mientras el bastidor monitorea maquinaria activa?

Respuesta: Sí, quitar el RIM no interrumpirá la protección activa de la maquinaria porque se encuentra fuera de la ruta de disparo de monitoreo crítico.

Pregunta: ¿Qué tipo de cable funciona mejor para las tiradas serie RS422 de hasta 1000 metros?

Respuesta: Use cable de par trenzado blindado individualmente de alta calidad para evitar que el ruido electromagnético interfiera con las velocidades de datos de hasta 38.4 k baudios.

Pregunta: ¿Por qué mi LED CONFIG OK permanece apagado después de insertar el módulo en la ranura 1?

Respuesta: Un LED CONFIG OK apagado significa que el bastidor necesita un archivo de configuración válido descargado a través del software de configuración de bastidor 3500.

Pregunta: ¿Cómo cambio el protocolo de comunicación de RS232 a RS422 en la tarjeta de E/S trasera?

Respuesta: Ubique el interruptor selector físico RS232/RS422 en el módulo de E/S trasero y deslícelo directamente a su estándar de comunicación preferido.
