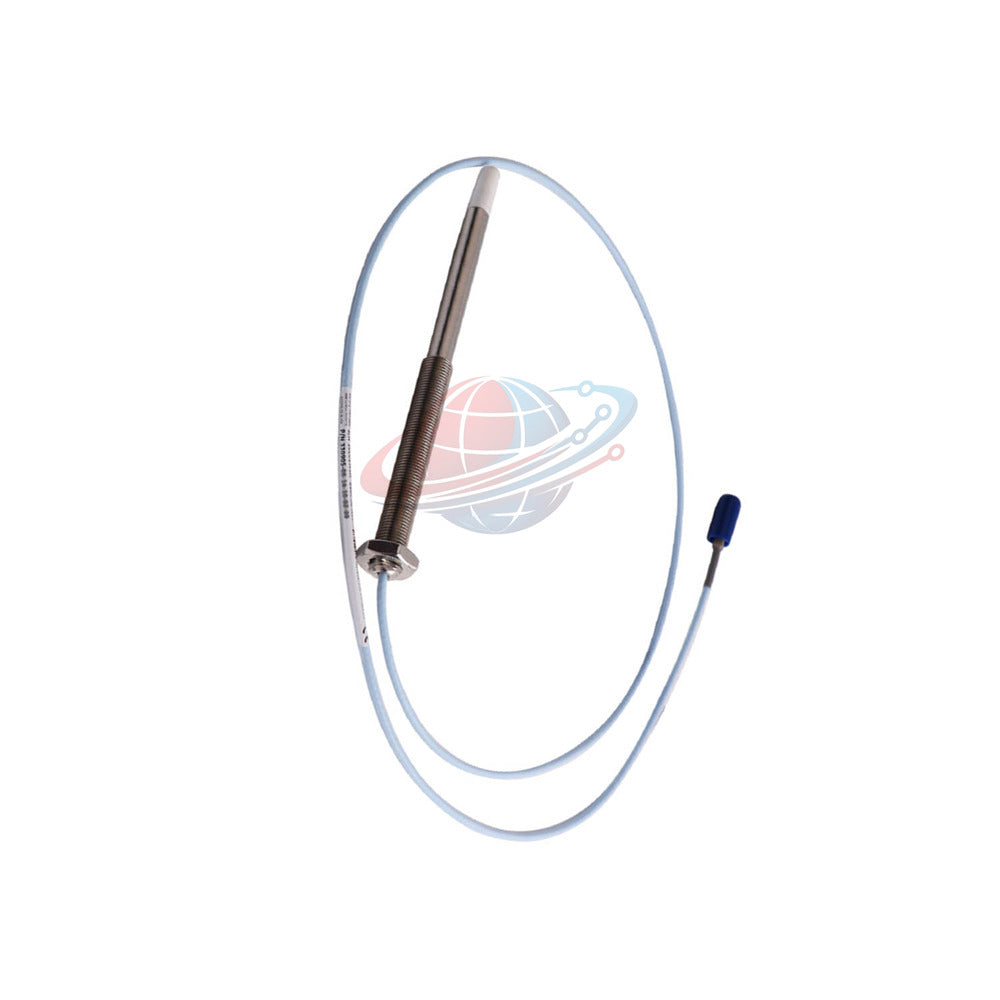

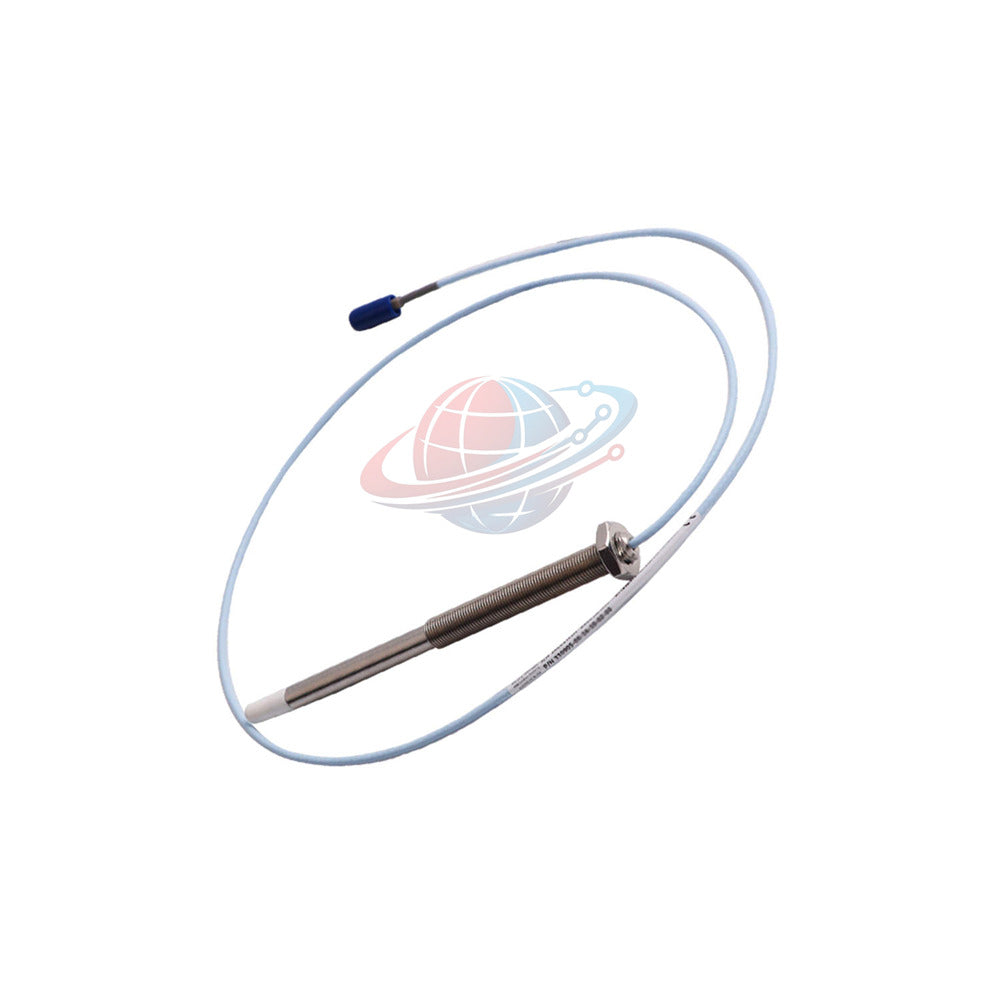

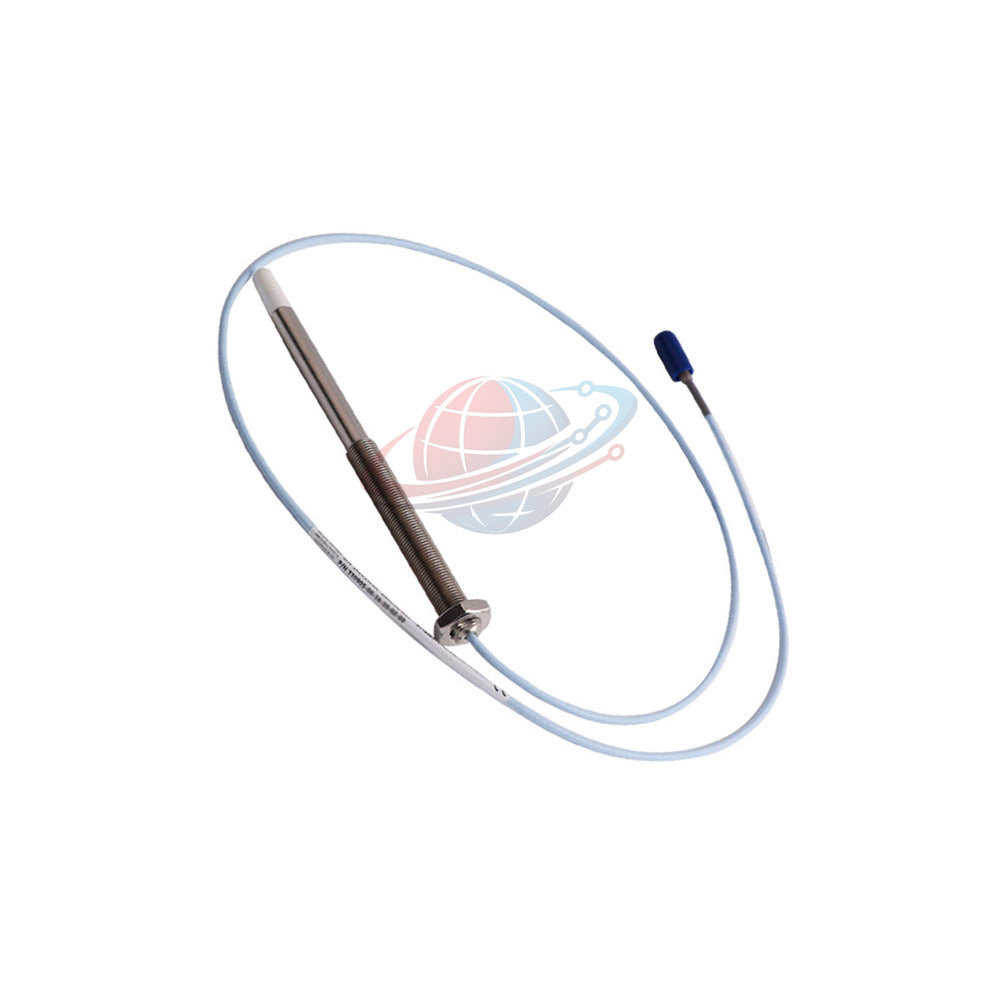

330905-00-09-05-02-00 Bently Nevada 3300 NSv | Corriente de Foucault
Manufacturer: Bently Nevada
Product No.: 330905-00-09-05-02-00
Condition： En stock
Product Type: Sonda de proximidad
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Resumen del Rendimiento de Ingeniería
El 330905-00-09-05-02-00 es un conjunto de transductor de corrientes de Foucault avanzado de la serie Bently Nevada 3300 NSv Proximity Probe. Diseñado específicamente para mediciones de objetivos pequeños, espacios de montaje restringidos y monitoreo de vibraciones radiales en turbomaquinaria compacta, el 330905-00-09-05-02-00 ofrece características de vista lateral superiores en comparación con los sensores heredados de la serie 190. Mantiene la intercambiabilidad mecánica y eléctrica total con las configuraciones 3300 RAM más antiguas, al tiempo que ofrece una mayor resistencia química.
Desglose de la Configuración del Número de Pieza
| Opción de Sufijo | Valor Configurado | Definición de Ingeniería |
|---|---|---|
| Modelo | 330905 | Sonda 3300 NSv, rosca M10 x 1, perfil sin armadura |
| Longitud sin Rosca | -00 | Parte de la longitud de la carcasa sin rosca de 00 mm |
| Longitud Total de la Carcasa | -09 | Longitud total física de la carcasa de 90 mm |
| Longitud Total | -05 | 0.5 metros (20 pulgadas) de longitud total del cable integrado |
| Conector y Tipo de Cable | -02 | Conector coaxial en miniatura ClickLoc con cable estándar |
| Aprobación de Agencia | -00 | Opción de clasificación de área peligrosa estándar (No requerida / Básica) |
Arquitectura Técnica Central y Especificaciones
| Parámetro Metrológico | Especificación Operativa |
|---|---|
| Factor de Escala Incremental | 7.87 V/mm (200 mV/mil) ±12.5%/-20% sobre el rango lineal |
| Rango de Medición Lineal | 1.5 mm (60 mils) desde 0.25 mm hasta 1.75 mm de espacio (-1 a -13 Vdc) |
| Respuesta de Frecuencia | 0 a 10 kHz (+0, -3 dB típico) con hasta 305 metros de cableado de campo |
| Impedancia Eléctrica | Resistencia de CC de la punta de la sonda: 4.0 ± 0.5 ohmios (centro a conductor exterior) |
| Compatibilidad del Objetivo | Tamaño mínimo del objetivo plano: 8.9 mm (0.35 in); recomendado 13 mm (0.5 in) |
| Límites Térmicos de Operación | -52°C a +177°C (-62°F a +351°F) para la punta de la sonda y la carcasa |
Parámetros de Integración Mecánica e Instalación
- Especificaciones de Rosca: Rosca de montaje M10 x 1 con una profundidad máxima de acoplamiento de 15 mm.
- Pares de Apriete: Apriete manual inicialmente, con un límite de par de instalación máximo estricto de 0.56 N·m (5 in·lb) para evitar la distorsión de la carcasa.
- Radio de Curvatura del Cable: Radio de curvatura mínimo de 25.4 mm (1.0 in) para el cable coaxial de la sonda aislado con FEP de 75 ohmios.
- Sellado de Presión Diferencial: Junta tórica de Viton integrada que sella la presión diferencial entre la punta de la sonda y el entorno de la carcasa.
Capacidades Avanzadas de Diagnóstico y Salud de la Máquina
- Seguimiento de Vibraciones Subsincrónicas: La respuesta de alta frecuencia captura instantáneamente las órbitas transitorias del eje y los fenómenos de remolino de aceite.
- Análisis de Holgura Reducida: El rechazo superior de la vista lateral permite un espaciado axial y radial preciso en muñones de diámetro restringido de hasta 13 mm.
- Verificación de la Integridad de la Señal: La baja resistencia del conductor y la compatibilidad con el cableado de triada blindada minimizan la caída de la señal de alta frecuencia en tiradas largas.
Perspectiva de Global PLC Spare HUB
Los especialistas en instrumentación de Global PLC Spare HUB enfatizan que al modernizar compresores centrífugos más antiguos con diámetros de objetivo restringidos, las sondas de proximidad estándar a menudo registran una distorsión falsa de la vista lateral. El despliegue del 330905-00-09-05-02-00 elimina los errores de lectura geométrica, asegurando un seguimiento del centro del eje real y una protección confiable de la máquina.
Equipos Objetivo y Escenarios de Aplicación Industrial
- Compresores de Gas de Proceso: Compresores centrífugos de alta presión que manejan corrientes de hidrocarburos químicamente activas.
- Turbomaquinaria Compacta: Cajas de engranajes industriales de alta velocidad, microturbinas y bombas auxiliares especializadas.
- Pruebas de Dinámica de Rotores: Bancos de pruebas de laboratorio que requieren mediciones de desplazamiento de alta linealidad en envolventes espaciales reducidos.
Logística Comercial y Términos de Garantía
- Envío Global Expedito: Canales de envío rápidos y seguros a través de FedEx, UPS y DHL con pedidos procesados y enviados en 24 a 48 horas.
- Garantía de Calidad: Respaldado por una garantía de fábrica completa de 12 meses que asegura la integridad de fabricación original y la fiabilidad del rendimiento.
Preguntas Frecuentes de Ingeniería y Guía de Selección
P: ¿Por qué debería elegir la serie NSv en lugar de las sondas estándar 3300 XL para una modernización de compresores?
R: El diseño NSv presenta características de vista lateral superiores y una punta especializada de sulfuro de polifenileno (PPS), lo que lo hace inmune a problemas menores de proximidad del borde del objetivo y más resistente a gases de proceso agresivos.
P: ¿Cómo afecta la opción de longitud de cable de 0.5 metros (-05) a la calibración general del bucle?
R: La longitud de cable integral fija de 0.5 metros está calibrada de fábrica como parte de la red de impedancia del conjunto de la sonda, lo que garantiza características de cambio de fase coincidentes cuando se combina con un sensor Proximitor 3300 XL compatible.
P: ¿Qué precauciones evitan daños por sobrepar durante la instalación de la rosca M10?
R: Siempre enrosque la carcasa de la sonda a mano hasta que asiente, luego use una llave dinamométrica calibrada para limitar el apriete final al umbral máximo de 0.56 N·m para evitar aplastar las capas coaxiales internas.
P: ¿Puede esta sonda operar de manera confiable en entornos peligrosos clasificados?
R: Sí. Cuando se combina con sistemas de barrera y sensores Proximitor apropiados, la sonda cumple con estrictos programas de clase de temperatura (hasta clasificaciones T4/T5) para instalaciones en áreas peligrosas.
P: ¿Qué configuración de cableado de campo se recomienda para evitar la atenuación de alta frecuencia?
R: Utilice un cable de triada blindada de tres conductores con una longitud máxima de 305 metros (1,000 pies) para conectar el bucle del monitor Proximitor mientras mantiene la fidelidad de la señal.
