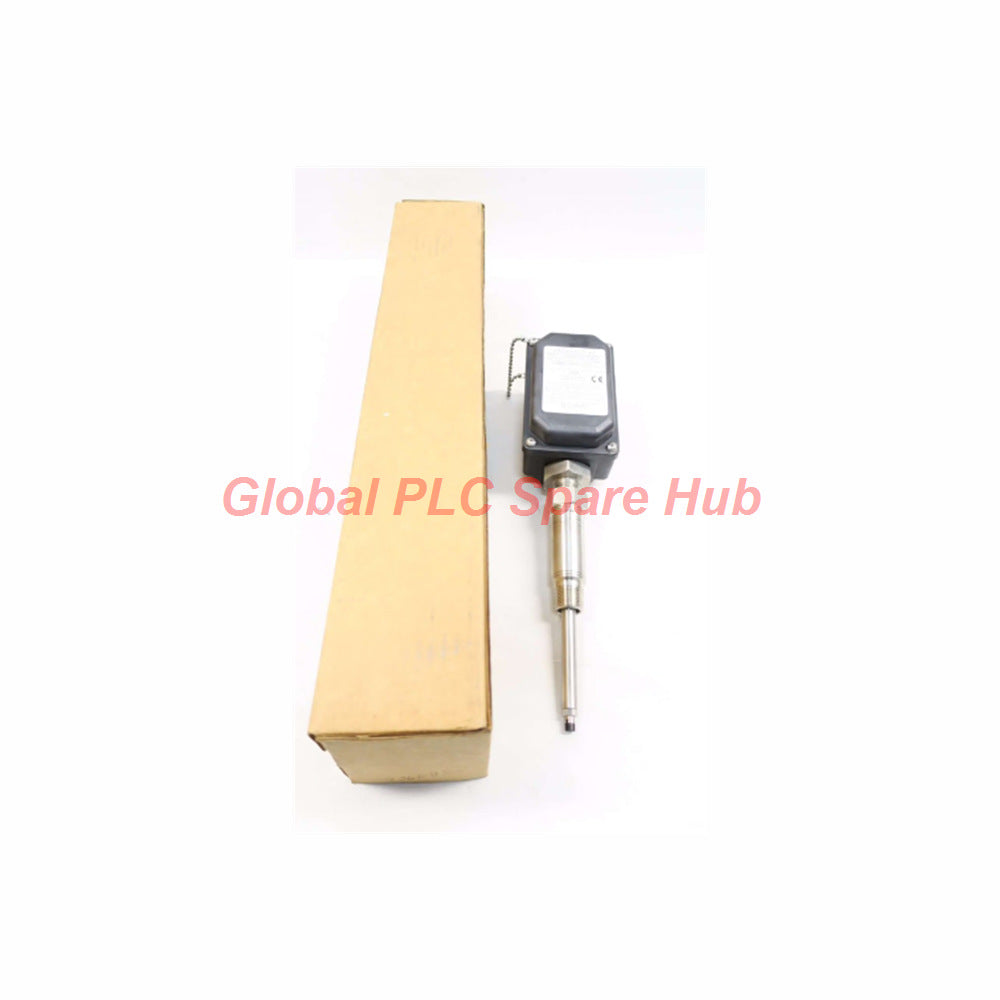

330881-28-00-135-03-00 Transductor ProxPac 3300 XL de Bently Nevada

Introducción del producto

El 330881-28-00-135-03-00 es una carcasa de sensor integrado de alto rendimiento que pertenece a la familia 3300 XL 8mm ProxPac XL. Este sistema combina la sonda y el sensor Proximitor en una única unidad robusta diseñada para entornos industriales hostiles.

Matriz de especificaciones de ingeniería

• Marca: Bently Nevada
• Número de pieza: 330881-28-00-135-03-00
• Tipo de medición: Corriente de Foucault sin contacto para desplazamiento
• Rango lineal: 2 mm (80 mils) comenzando a una separación de 0.25 mm (10 mils)
• Factor de escala incremental (ISF): 7.87 V/mm (200 mV/mil) ±5%
• Respuesta de frecuencia: 0 a 10 kHz (+0, -3 dB)
• Fuente de alimentación: -17.5 Vdc a -26 Vdc (consumo máximo 12 mA)
• Protección de entrada: IP66 (verificado por BASEEFA)
• Integridad del material: Carcasa de PPS reforzado con fibra de vidrio resistente a los rayos UV con carcasa de sonda de acero inoxidable 304
• Tipo de conexión: Conectores ClickLoc de latón chapado en oro
• Peso: 1.44 Kg (3.2 lbs) típico

Desglose de la configuración

• Modelo: 330881 (Transductor ProxPac XL)
  • -28 — Sonda 3300 XL 8 mm con múltiples aprobaciones
    • -00 — Sin adaptador de separación (Dimensión B)
      • -135 — Penetración de sonda de 135 mm (Dimensión C)
        • -03 — Un accesorio M20, dos tapones
          • -00 — Sin conjunto de manguito exterior

Visión de Global PLC Spare HUB

El 330881-28-00-135-03-00 está diseñado específicamente para eliminar la necesidad de un montaje separado del Proximitor, lo que reduce la huella de instalación y la complejidad del cableado. Su carcasa de PPS reforzado con fibra de vidrio ofrece una resistencia superior a la exposición química en comparación con las carcasas de aluminio estándar.

• Equipo objetivo: Ideal para turbinas de vapor, compresores centrífugos y cajas de engranajes de alta velocidad.
• Capacidades de diagnóstico: Optimizado para detectar vibración radial, posición de empuje y excentricidad del eje.
• Ventaja ambiental: La carcasa con clasificación de impacto de -39°C a 115°C garantiza la fiabilidad en entornos exteriores extremos.

Envío y logística

• Origen: Fabricado en los EE. UU.
• Condición: Sellado de fábrica original (Nuevo)
• Cobertura de garantía: 12 meses de garantía completa de fábrica
• Logística global: Entrega urgente a través de FedEx, UPS y DHL
• Plazo de envío: Envío garantizado en 24 a 48 horas

Preguntas frecuentes profesionales

• ¿Por qué es crítico el umbral de suministro de -23.5 Vdc para el 330881-28-00-135-03-00?
• Operar a un voltaje más positivo (por ejemplo, -22 Vdc) al usar barreras de seguridad puede truncar el rango lineal, lo que lleva a un recorte en las señales de alta vibración. Asegúrese de que su fuente de alimentación permanezca entre -23 Vdc y -26 Vdc cuando haya barreras presentes.

• ¿Cómo afecta la profundidad de penetración de 135 mm a mi hardware de montaje?
• Los 135 mm (dimensión C) representan el alcance desde la superficie de montaje hasta la punta de la sonda. Si la carcasa o el soporte de su máquina es más delgado que esto, normalmente necesitaría un adaptador de separación (dimensión B), que no está incluido en esta configuración -00.

• ¿Qué cableado se recomienda para el cableado de campo al monitor?
• Recomendamos encarecidamente utilizar un cable triaxial blindado de 3 conductores (16 a 24 AWG). Esto maximiza la inmunidad al ruido. Recuerde que, si bien el sistema admite hasta 305 metros, la atenuación de la señal de alta frecuencia aumenta con la longitud del cable.

• ¿La carcasa de PPS requiere una conexión a tierra especializada?
• La carcasa contiene fibras conductoras y un revestimiento de conexión a tierra. Para un cumplimiento adecuado de E-E-A-T y la integridad de la señal, el revestimiento de conexión a tierra y la placa de retención deben estar correctamente unidos a la tierra de la máquina para evitar la acumulación electrostática.

• Guía de compra: ¿Cómo verifico que este es el ProxPac correcto para mi aplicación?
• Verifique la longitud de su manguito existente. Esta unidad no tiene conjunto de manguito exterior (-00) y una penetración fija de 135 mm. Si está reemplazando una unidad de la serie 7200 más antigua, verifique que su bastidor de monitoreo sea compatible con el factor de escala de 200 mV/mil del 3300 XL.

Capacidad de soporte y diagnóstico

El 330881-28-00-135-03-00 proporciona una salida con búfer para colectores de datos portátiles. Esto permite a los equipos de mantenimiento realizar análisis de gráficos de Bode y Polares sin interrumpir el circuito de protección principal. Su alta respuesta de frecuencia de 10 kHz captura datos de vibración subsíncronos y supersíncronos precisos, cruciales para la detección temprana de fallas en los rodamientos.
