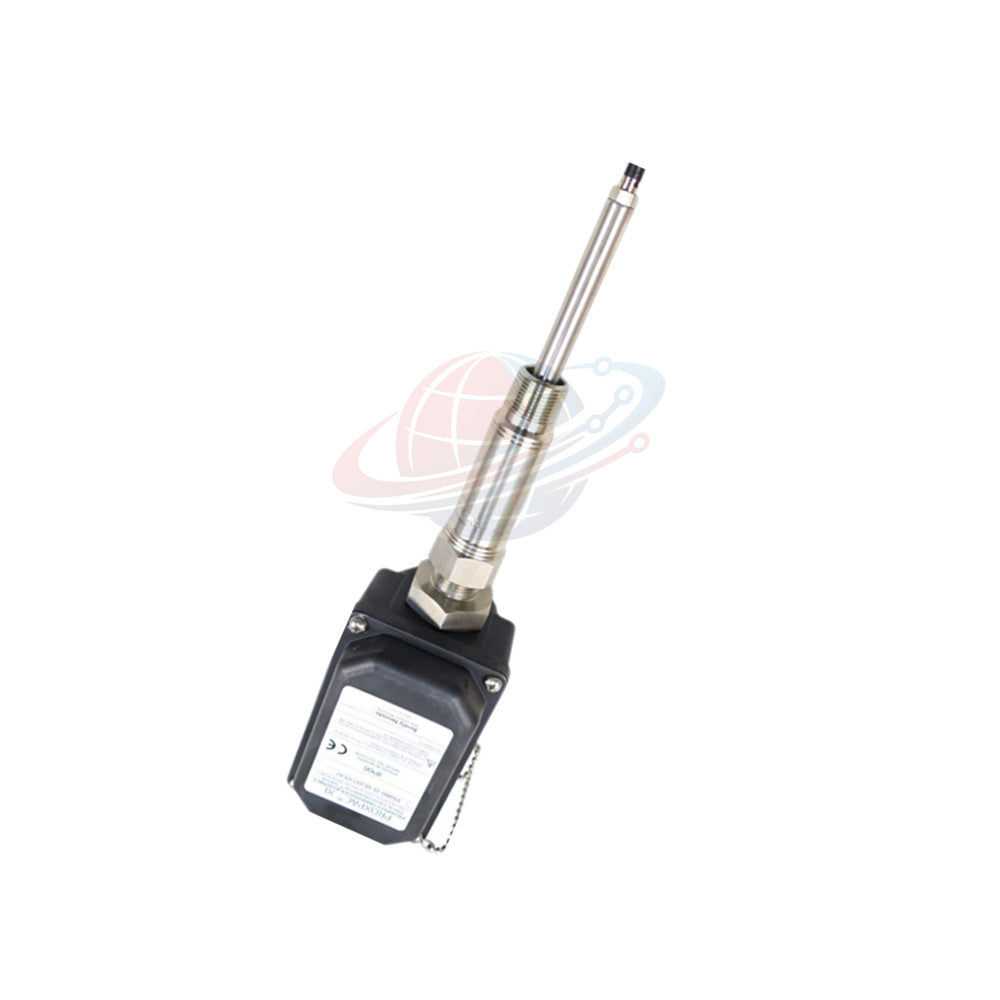

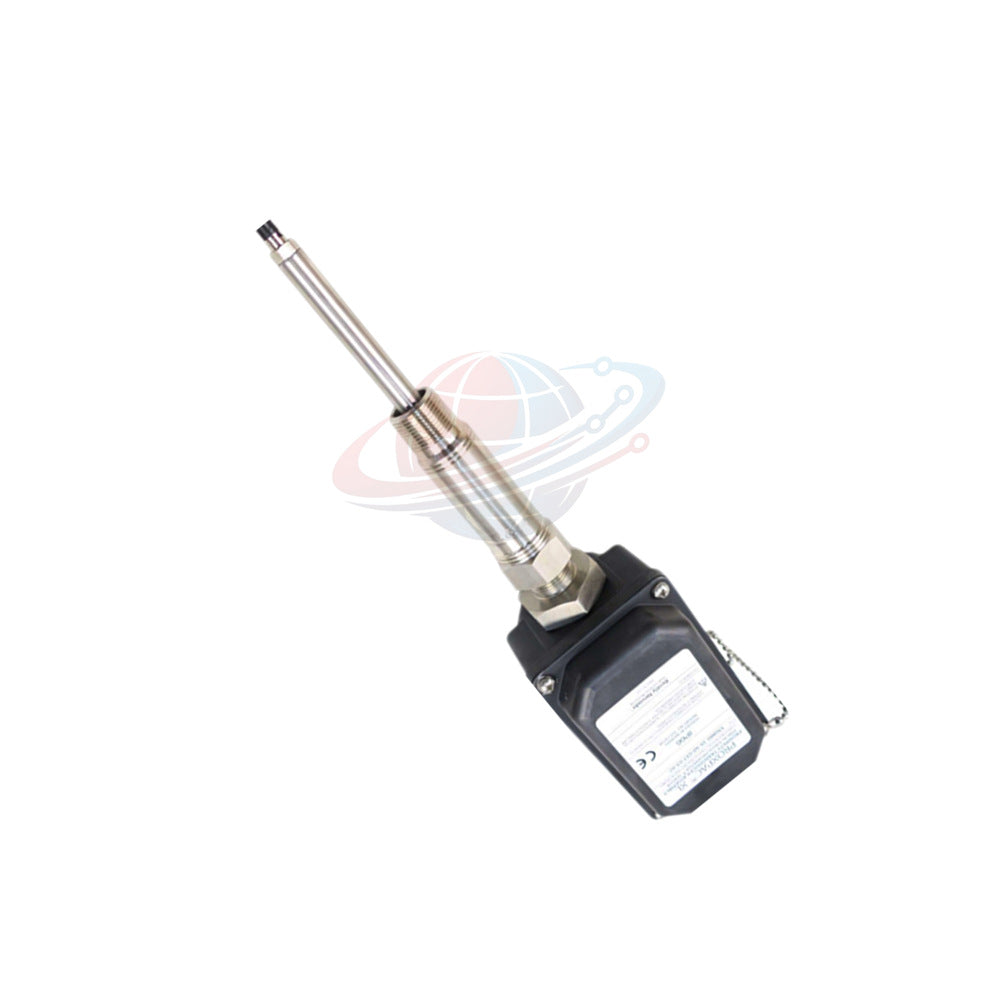

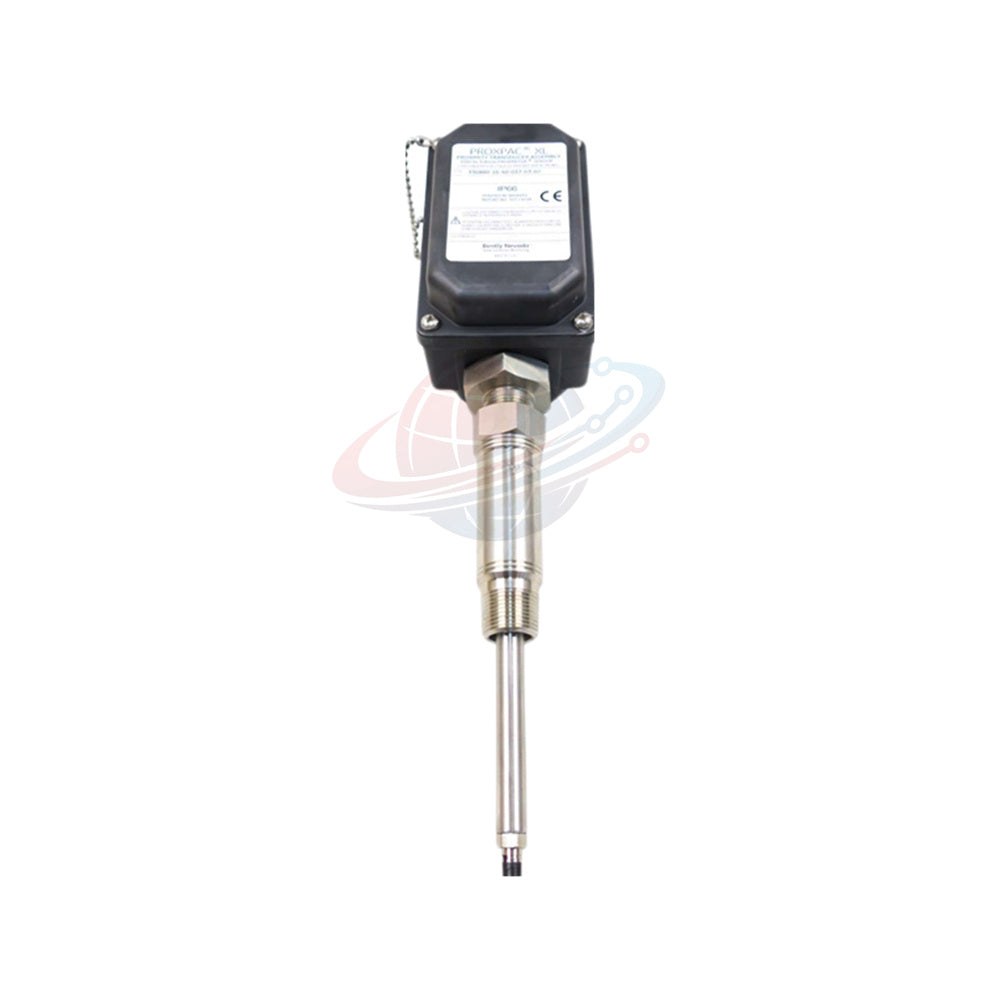

330880-28-20-045-01-02 Transductor de proximidad Bently Nevada PROXPAC XL

Introducción del producto

El Bently Nevada 330880-28-20-045-01-02 es un sistema completo de transductores de proximidad PROXPAC XL. Al integrar el sensor Proximitor directamente en la carcasa de la sonda, este módulo elimina la necesidad de racks de montaje externos y cables de extensión largos entre la sonda y el controlador. Este diseño "todo en uno" está específicamente diseñado para una monitorización de vibraciones de alta fiabilidad en sectores industriales exigentes. Para conocer las tolerancias de instalación precisas y los planos mecánicos, descargue el manual técnico: Descargar hoja de datos técnicos PROXPAC XL.

Lógica y árbol de configuración

• 330880 — Conjunto de transductor de proximidad PROXPAC XL
  • └─ 28 — Sonda 3300 XL de 8 mm (Múltiples aprobaciones mundiales)
  • └─ 20 — Adaptador de separación (Dimensión B): 2.0 pulgadas
  • └─ 045 — Penetración de sonda (Dimensión C): 45 mm
  • └─ 01 — Accesorios: Un accesorio NPT de 3/4-14, dos tapones
  • └─ 02 — Rosca de montaje: NPT de 3/4-14

Especificaciones de ingeniería principales

• Fabricante: Bently Nevada
• Modelo: 330880-28-20-045-01-02
• Rango lineal: 2 mm (80 mils) con un factor de escala de 7,87 V/mm (200 mV/mil) ±5%
• Respuesta de frecuencia: 0 a 10 kHz (+0, -3 dB) para análisis de ejes de alta velocidad
• Clasificación ambiental: IP66 verificada; carcasa termoplástica PPS resistente a los rayos UV
• Resistencia a la temperatura: Sonda clasificada para -51 °C a +177 °C (-60 °F a +350 °F)
• Requisitos de energía: -17,5 Vdc a -26 Vdc (Lógica de voltaje negativo)
• Integridad del material: Caja de sonda de acero inoxidable AISI 304 y conectores ClickLoc chapados en oro
• Resistencia mecánica: La carcasa soporta impactos de 7 julios a temperatura ambiente

Perspectiva de Global PLC Spare HUB

El 330880-28-20-045-01-02 es una obra maestra de la ingeniería integrada en el campo. Al alojar el Proximitor dentro de la carcasa de PPS, Bently Nevada ha minimizado la atenuación de la señal y los riesgos de interferencia electromagnética comunes en los tendidos de cables largos. Esta penetración específica de 45 mm con una separación de 2 pulgadas es la "opción estándar" para pedestales de cojinetes con aislamiento de espesor medio. Las fibras conductoras en la carcasa proporcionan una jaula de Faraday incorporada, lo que garantiza la pureza de la señal incluso cerca de los cables del motor de alto voltaje.

Aplicación y diagnóstico

• Maquinaria objetivo: Turbinas de vapor y gas, compresores centrífugos a gran escala y bombas industriales.
• Casos de uso clave: Monitorización continua de vibraciones radiales, medición de la posición del empuje axial y detección de velocidad Keyphasor.
• Potencia de diagnóstico: Ideal para identificar el desequilibrio del eje, la desalineación y la inestabilidad de los cojinetes de película fluida (giro/látigo del aceite).

Comparación de selección técnica

• 330880-28-40-058-01-02: Separación más larga de 4,0" y alcance de 58 mm para ejes profundamente empotrados.
• 330880-16-00-045-00-02: Opción de sonda de 5 mm/8 mm sin separación. Para montaje directo en la carcasa.
• Recomendación: Asegúrese de que la Dimensión C tenga en cuenta el grosor de la junta para alcanzar el punto medio del espacio de 1,27 mm (50 mil).

Comercial y logística

• Condición: Nuevo y embalaje original de fábrica (Fabricado en EE. UU.)
• Garantía: 12 meses de garantía completa
• Envío global: Se envía en 24-48 horas
• Entrega urgente: Tránsito seguro a través de FedEx, UPS o DHL

Preguntas frecuentes técnicas (Guía experta)

• P: ¿Cómo afecta la "separación" a la instalación mecánica?
• R: La separación de 2,0 pulgadas (Opción 20) proporciona el espacio libre necesario para montar la carcasa del transductor fuera del revestimiento de la máquina mientras se mantiene una conexión rígida con la caja del cojinete.
• P: ¿Cuál es el riesgo de usar esta sonda por debajo de -34 °C?
• R: Si bien la sonda funciona a temperaturas más bajas, el sello de presión interno puede fallar si se expone a condiciones sostenidas bajo cero sin el calor de la máquina, lo que podría causar fugas de aceite.
• P: ¿Puedo usar cableado de campo estándar de 2 hilos?
• R: No. Recomendamos cable triaxial blindado de 3 conductores (16 a 24 AWG) para garantizar que el blindaje proporcione una ruta de tierra de baja impedancia, protegiendo la señal del ruido industrial.
• P: ¿La carcasa requiere conexión a tierra separada?
• R: El PROXPAC XL incluye un revestimiento de conexión a tierra interno. Asegúrese de que la rosca de montaje tenga un contacto de metal a metal limpio con la caja de la máquina para una protección RFI óptima.
• P: ¿Se puede reemplazar la punta de la sonda dentro del conjunto PROXPAC?
• R: No, la sonda y el cable están integrados. Si la punta se daña por el roce del eje, todo el conjunto de la camisa de la sonda dentro de la carcasa debe ser reparado para mantener la calibración.
