330762-04-80-80-75-75-94-02-02 Pasamuros triaxial doble Bently Nevada 3300 XL

Pasamuros de alta presión triaxial doble Bently Nevada 330762

Modelo: 330762-04-80-80-75-75-94-02-02

Fabricante: Bently Nevada

Serie del producto: Sistemas de medición de proximidad 3300 XL / 3300

Tipo de producto: Pasamuros de alta presión triaxial doble

País de origen: EE. UU.

El Bently Nevada 330762-04-80-80-75-75-94-02-02 es un pasamuros de alta presión triaxial doble diseñado para dirigir dos conexiones de cable de sonda de proximidad a través de la carcasa presurizada de una máquina. Proporciona una barrera de presión entre el interior de la máquina y el área de conexión del cable externo, al tiempo que admite sistemas de medición de proximidad utilizados para el monitoreo de maquinaria rotativa.

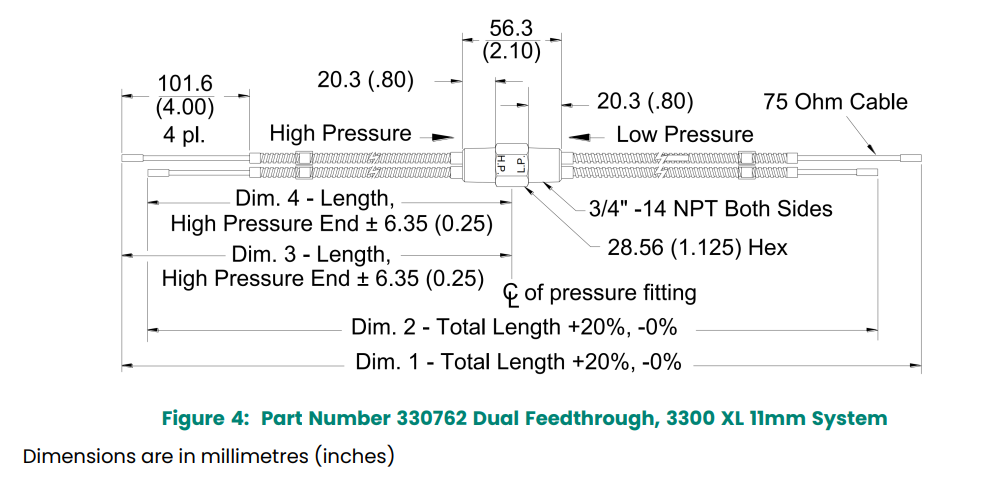

Esta configuración cuenta con armadura en ambos extremos, longitudes de 8.0 m para la Dimensión 1 y la Dimensión 2, longitudes de 7.5 m para la Dimensión 3 y la Dimensión 4, juntas tóricas de fluorocarbono y conectores coaxiales miniatura macho en ambos extremos. La presión máxima nominal estándar es de 2.76 MPa (400 psi). Las longitudes pedidas deben verificarse con la configuración completa del sistema transductor antes de la instalación.

01 | Desglose de la configuración — Lea el código de pedido

Código de pedido completo: 330762-AA-BB-CC-DD-EE-FF-GG-HH

• Modelo base — 330762: Pasamuros de alta presión triaxial doble.
• A — 04: Armadura en ambos extremos.
• B — 80: Longitud de la Dimensión 1: 8.0 metros.
• C — 80: Longitud de la Dimensión 2: 8.0 metros.
• D — 75: Longitud de la Dimensión 3: 7.5 metros.
• E — 75: Longitud de la Dimensión 4: 7.5 metros.
• F — 94: Material de la junta tórica de fluorocarbono para exposición a butano, combustóleo, gas natural, aceite de petróleo y aceite de turbina.
• G — 02: Conector del extremo de alta presión: conector coaxial miniatura macho.
• H — 02: Conector del extremo de baja presión: conector coaxial miniatura macho.

Verificación de la configuración: La longitud de 7.5 m de la Dimensión 3 es 0.5 m más corta que la longitud de 8.0 m de la Dimensión 1. La longitud de 7.5 m de la Dimensión 4 sigue la misma relación con la Dimensión 2. Ambas satisfacen la regla de longitud máxima especificada para estas dimensiones.

02 | Especificaciones técnicas

03 | Dónde se ajusta este pasamuros

El 330762 está destinado a maquinaria donde la presión interna de la máquina difiere significativamente de la presión ambiental en el punto donde los cables de la sonda salen de la carcasa. Proporciona una ruta de cable controlada a través de la barrera de presión sin tratar la penetración del cable como un pasamuros ordinario sin sellar.

• Compresores presurizados: Enrute las conexiones de la sonda de proximidad a través de la carcasa manteniendo la barrera de presión especificada.
• Turbinas de vapor y de proceso: Admite el desplazamiento del eje y las mediciones de proximidad relacionadas donde el diseño de la instalación requiere un pasamuros de alta presión.
• Equipos rotativos industriales: Proporciona un punto de penetración de dos cables para arreglos de monitoreo de proximidad adecuados.
• Sistemas de protección de máquinas: Admite instalaciones que utilizan sondas de proximidad, cables de extensión y sensores Proximitor de Bently Nevada compatibles.
• Proyectos de modernización y mantenimiento: Reemplace un pasamuros coincidente cuando se hayan verificado las dimensiones, la presión nominal, el género del conector, la compatibilidad de la junta tórica y la longitud del sistema eléctrico.

La descripción del producto identifica la compatibilidad con sondas de proximidad 3300 XL de 8 mm, 3300 XL de 11 mm y 3300 de 5 mm. Confirme el arreglo completo de sonda, cable de extensión, pasamuros y sensor Proximitor para la instalación específica. La capacidad de enrutamiento de cables y esta configuración de pedido no deben tratarse como prueba de compatibilidad con todas las combinaciones de sonda o monitor.

04 | Verificaciones de instalación y selección

1. Confirme la barrera de presión. Verifique que la presión máxima de operación de la máquina no exceda los 2.76 MPa (400 psi) para esta configuración estándar. Las versiones modificadas de mayor presión requieren una confirmación por separado.
2. Verifique el medio de proceso. La opción 94 utiliza juntas tóricas de fluorocarbono para los fluidos y gases enumerados. Verifique la compatibilidad química con el medio, la concentración, la temperatura y las condiciones de operación reales.
3. Coincida con la longitud del sistema eléctrico. Las longitudes de los pasamuros deben seleccionarse para mantener la longitud eléctrica total requerida del sistema transductor. No seleccione las dimensiones del cable únicamente por alcance físico.
4. Verifique el género del conector. Este SKU especifica conectores coaxiales miniatura macho tanto en el extremo de alta presión como en el de baja presión. Los componentes de acoplamiento deben tener el tipo de conector complementario correcto. Confirme las interfaces del lado de la sonda y del lado del sensor Proximitor antes de realizar el pedido.
5. Proteja las interfaces del cable contra el agua. El pasamuros no está diseñado para evitar que el agua llegue a sus conductores de cable internos. Evite la exposición al agua tanto en las interfaces de cable a pasamuros de alta presión como de baja presión.
6. Observe el radio de curvatura. Mantenga un radio de curvatura mínimo recomendado de 25.4 mm (1.00 pulg.), ya sea que el cable esté blindado o no.
7. Acople los conectores correctamente. Las conexiones ClickLoc compatibles requieren solo un apriete manual. No aplique fuerza excesiva ni utilice herramientas para apretar el conector a menos que las instrucciones aplicables del fabricante lo requieran específicamente.

05 | Diagnóstico y solución de problemas en campo

Limitación de diagnóstico: El 330762 es un pasamuros de cable pasivo, no un módulo independiente de monitoreo o diagnóstico. No genera códigos de alarma ni identifica una falla por sí mismo. El diagnóstico requiere la inspección y prueba de la cadena completa de medición de proximidad y la barrera de presión de la máquina.

06 | Limitaciones importantes de presión y humedad

• La presión máxima nominal estándar es de 2.76 MPa (400 psi).
• Pueden estar disponibles pasamuros modificados para sellado de presión de hasta 6.89 MPa (999 psi). Confirme la disponibilidad y la clasificación exacta para la configuración requerida antes de su uso.
• El pasamuros no pretende evitar que el agua llegue a sus conductores de cable internos. El agua que ingresa a cualquiera de las interfaces del cable puede causar un cortocircuito eléctrico de alta resistencia y reducir significativamente la salida del sistema transductor.
• La compatibilidad de la junta tórica debe evaluarse para el gas o fluido real. Un número de pieza coincidente por sí solo no sustituye una revisión de compatibilidad de proceso.
• No abra, retire ni realice mantenimiento en un pasamuros mientras la máquina esté presurizada. Siga los procedimientos de aislamiento, despresurización y mantenimiento aprobados por el sitio.

07 | Información de Global PLC Spare HUB

Para el 330762-04-80-80-75-75-94-02-02, los principales riesgos de selección no se limitan a la presión nominal. Las dimensiones del cable pedidas, la longitud eléctrica total del sistema transductor, las dos interfaces de conector macho y la compatibilidad de la junta tórica de fluorocarbono con el medio de proceso deben verificarse en conjunto.

Para un proyecto de reemplazo, compare el código de pedido completo con la instalación existente en lugar de hacer coincidir solo el modelo base 330762. Confirme el requisito de presión, las interfaces del lado de la máquina y del lado ambiental, la geometría de enrutamiento de cables y la conexión del sensor Proximitor antes de proceder con la compra.

Preste especial atención al conector macho especificado en ambos extremos. El arreglo general del pasamuros puede usar diferentes géneros de conectores en los lados de alta y baja presión, pero esta configuración de sufijo exacta especifica conectores macho en ambos extremos. Verifique las piezas de acoplamiento con el equipo real y la documentación actual del fabricante.

08 | Preguntas frecuentes

P1: ¿Se puede utilizar este pasamuros como reemplazo directo de otra unidad 330762?

No sin comprobar el código de sufijo completo. La selección de la armadura, las cuatro dimensiones de longitud, el material de la junta tórica y las opciones de conector pueden diferir. Compare el código de pedido de la unidad instalada y confirme la longitud eléctrica requerida y las interfaces del conector antes de comprar.

P2: ¿La clasificación de 400 psi significa que el conjunto es adecuado para todos los gases o líquidos presurizados?

No. La clasificación de presión por sí sola no establece la idoneidad del proceso. Verifique la temperatura de funcionamiento, la compatibilidad del sello, la condición del racor y el medio de proceso real. La opción 94 especifica juntas tóricas de fluorocarbono para las aplicaciones enumeradas, pero aún debe confirmarse la compatibilidad con el fluido o gas exacto del sitio.

P3: ¿Qué se debe verificar primero si la lectura de proximidad cae después de la instalación?

Compruebe si hay exposición al agua en ambas interfaces cable-pasamuros, desajuste del conector o acoplamiento deficiente, y daños en el cable. Debido a que la humedad puede crear un cortocircuito eléctrico de alta resistencia y reducir sustancialmente la salida, inspeccione las interfaces antes de asumir que la sonda ha fallado. Siga el procedimiento de aislamiento y prueba aprobado.

P4: ¿Cómo se puede seleccionar la longitud correcta del pasamuros para un canal de monitoreo existente?

Utilice la configuración completa del sistema transductor, no solo la distancia a través de la pared de la máquina. Verifique los requisitos de la sonda, el cable de extensión, las dimensiones del pasamuros y el sensor Proximitor para mantener la longitud eléctrica especificada del sistema. Confirme las dimensiones de pedido con el dibujo de instalación o la documentación del fabricante.

P5: ¿Los conectores macho en ambos extremos son intercambiables con todas las sondas 3300 XL y sensores Proximitor?

No. El género del conector y la compatibilidad de la interfaz deben verificarse para cada componente de acoplamiento. Este SKU exacto especifica conectores coaxiales miniatura macho en ambos extremos, por lo que las interfaces de acoplamiento del lado de la sonda y del lado del sensor Proximitor deben ser conexiones hembra adecuadas. No fuerce una conexión ni asuma la compatibilidad solo por el nombre de la serie.

09 | Pedidos, garantía y envío

• Producto: Pasamuros de alta presión triaxial doble Bently Nevada 330762
• Código de pedido: 330762-04-80-80-75-75-94-02-02
• Origen: EE. UU., según lo especificado para este producto
• Garantía: Garantía de fábrica/vendedor de 12 meses, sujeta a los términos de garantía por escrito del vendedor y a la confirmación del estado del artículo suministrado.
• Métodos de envío: FedEx, UPS y DHL, sujetos al destino, disponibilidad del servicio y arreglos de envío.
• Despacho: Envío previsto dentro de las 24–48 horas posteriores a la confirmación del pedido y el pago, sujeto a la disponibilidad de existencias y los requisitos de procesamiento. Confirme el tiempo de entrega antes de realizar el pedido.

Antes de realizar un pedido, proporcione el número de modelo completo y confirme la clasificación de presión requerida, el medio de proceso, las interfaces del conector y los requisitos de longitud de cable del sistema. Para versiones modificadas de alta presión, solicite confirmación por escrito de la configuración disponible y las condiciones de funcionamiento nominales.
