Tarjeta de entrada analógica HART Emerson DeltaV Serie 2 KJ3222X1-BA2 | 8 canales 4–20 mA

KJ3222X1-BA2 | Tarjeta de entrada analógica Emerson DeltaV Serie 2

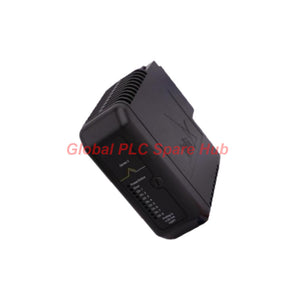

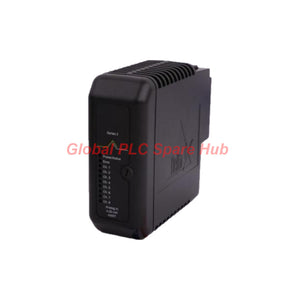

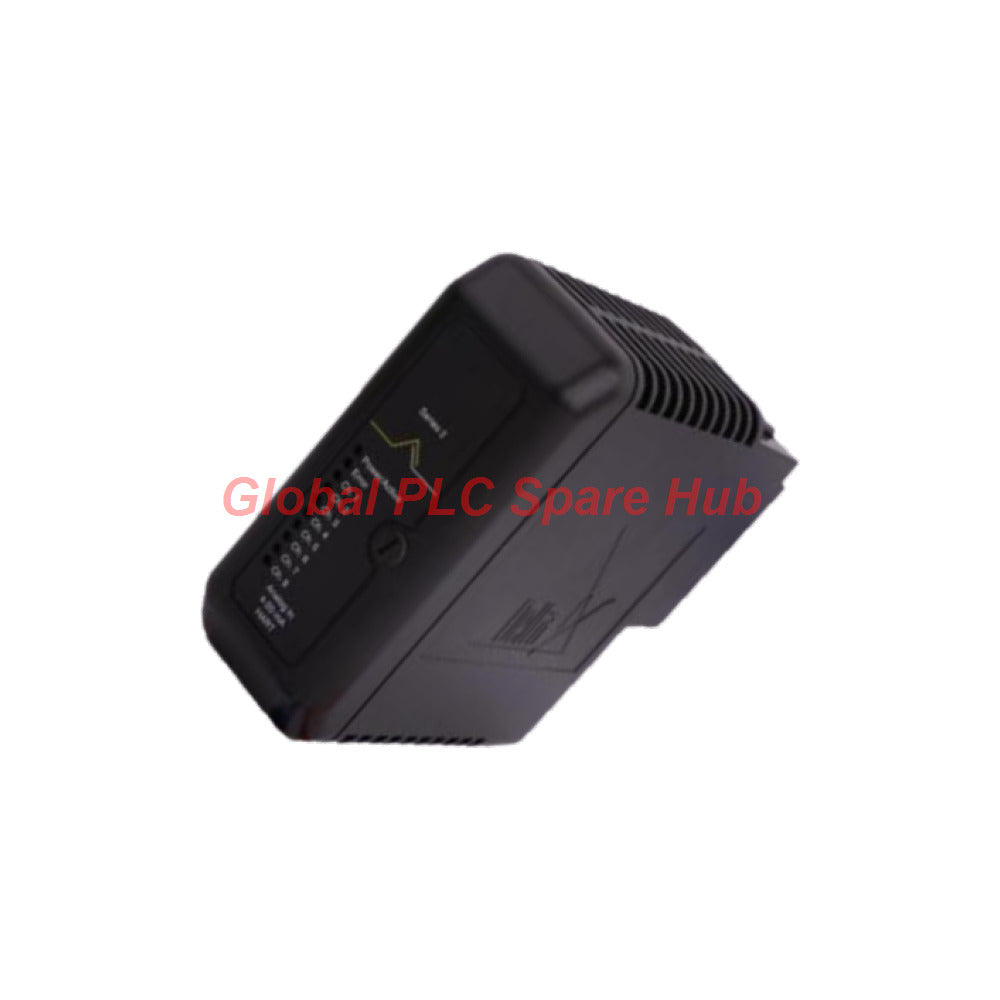

La Emerson KJ3222X1-BA2 es una tarjeta de entrada analógica de 8 canales especificada para señales de proceso HART de 4–20 mA en sistemas de control distribuido Emerson DeltaV compatibles. Proporciona una interfaz entre la instrumentación de campo y el sistema de control, dando soporte a aplicaciones donde se requieren mediciones de procesos analógicos e información de instrumentos con capacidad HART.

Para los ingenieros de sistemas, la selección correcta implica algo más que hacer coincidir el número de canales. También se deben verificar la codificación del bloque de terminales de la tarjeta, la disposición del soporte (carrier), la distribución de potencia de campo y los requisitos de instalación en áreas peligrosas. Las especificaciones suministradas indican una alimentación de circuito de campo de 24 V CC a 30 mA por canal, junto con cifras de alimentación para el bus local y la alimentación de campo bused.

01 | Identidad del módulo y datos eléctricos

Parámetro	Especificación
Fabricante	Emerson
Modelo	KJ3222X1-BA2
Tipo de producto	Tarjeta de entrada analógica (AI)
Serie	DeltaV Serie 2
Número de canales	8
Señal de entrada	4–20 mA con HART
Alimentación del bus local	12 V CC a 150 mA
Alimentación de campo bused	24 V CC a 300 mA
Especificación del circuito de campo	24 V CC a 30 mA por canal
Posición de la codificación del bloque de terminales	A1
Calibración	No requerida, según la documentación suministrada
Reparabilidad por el usuario	Sin piezas reparables por el usuario; no desmontar

Nota sobre el presupuesto de potencia: Las cifras de alimentación del bus local, la alimentación de campo bused y la alimentación del circuito de campo por canal describen especificaciones de potencia diferentes. No las combine en un único valor de carga sin consultar el manual de hardware de DeltaV pertinente y la configuración instalada del soporte y del bloque de terminales.

02 | Entorno operativo ambiental

Parámetro ambiental	Valor especificado
Temperatura ambiente	-40 °C a +70 °C
Humedad relativa	5–95%, sin condensación
Resistencia a impactos	Onda semisenoidal de 10 g durante 11 ms
Vibración, rango de frecuencia baja	1 mm pico a pico de 2 a 13,2 Hz
Vibración, rango de frecuencia alta	0,7 g de 13,2 a 150 Hz
Contaminantes en el aire	ISA-S71.04-1985, Clase G3

Estos límites ayudan a determinar si el módulo es adecuado para el entorno de instalación. Verifique la temperatura del gabinete, el riesgo de condensación, la exposición a contaminantes y la vibración mecánica en el lugar de montaje real. Los límites ambientales especificados no reemplazan los requisitos de instalación a nivel de sistema.

03 | Aprobaciones para áreas peligrosas y contexto de instalación

La documentación suministrada enumera las siguientes marcas de atmósfera peligrosa y referencias de aprobación:

• ATEX: II 3G Ex ec [ic] IIC Gc — FM19ATEX0173U
• IECEx: IECEx FMG 19.0019U
• UKEX: FM21UKEX0017U
• Clasificación norteamericana: Clase I, División 2, Grupos A, B, C, D
• Clasificación de zona: Clase I, Zona 2, AEx/Ex ec [ic] IIC Gc
• Referencias de aprobación adicionales: FM17US0286U y FM17CA0145U

La aplicabilidad de la aprobación depende de la instalación completa, incluyendo la variante exacta del hardware, el soporte, el bloque de terminales, el cableado de campo, el gabinete y la clasificación de área. Confirme los certificados actuales del fabricante y las instrucciones de instalación antes de utilizar el equipo en una ubicación peligrosa. La presencia de una referencia de aprobación por sí sola no establece la idoneidad para todas las aplicaciones en áreas peligrosas.

04 | Ajuste del sistema y aplicaciones típicas

La KJ3222X1-BA2 está diseñada para configuraciones de sistema de control DeltaV compatibles que requieren adquisición analógica de 8 canales desde instrumentación de campo HART de 4–20 mA. Las aplicaciones representativas incluyen:

• Medición de procesos: Adquisición de señales de transmisores compatibles para el monitoreo de presión, temperatura, flujo y nivel.
• Servicios de planta: Monitoreo de mediciones analógicas en sistemas de agua, vapor, aire comprimido y sistemas auxiliares.
• Refinación y procesamiento químico: Integración de mediciones de campo en el control de procesos y el monitoreo del operador.
• Condición del equipo y supervisión de procesos: Recopilación de señales de instrumentación utilizadas para límites operativos, alarmas y tendencias de procesos.
• Integración de instrumentos HART: Aplicaciones que requieren las capacidades de comunicación HART admitidas por la tarjeta y el sistema DeltaV configurado.

Estos ejemplos describen aplicaciones comunes para este tipo de módulo, no una garantía de compatibilidad con todos los transmisores o revisiones del sistema. Confirme las funciones HART admitidas, el método de integración de instrumentos y los requisitos de software del sistema para la versión de DeltaV instalada.

05 | Controles de instalación: Codificación, aislamiento de energía y extracción

Las instrucciones suministradas establecen restricciones específicas para la extracción e inserción. La unidad no debe retirarse ni insertarse mientras el sistema esté energizado.

1. Confirme la combinación de hardware. Verifique el modelo de tarjeta, el soporte, el bloque de terminales y la posición de la codificación del bloque de terminales. La posición de codificación especificada es A1; el sistema de codificación rotativa debe coincidir con la tarjeta y el bloque de terminales.
2. Aísle la energía de campo. Desconecte la alimentación de campo suministrada directamente en el terminal de campo o a través del soporte como alimentación de campo bused antes de conectar o retirar el dispositivo.
3. Complete la evaluación del bucle. Las instrucciones suministradas requieren una evaluación del bucle de E/S para todos los nodos de energía limitada. Complete el procedimiento del sitio correspondiente antes de trabajar en el circuito.
4. Verifique el cableado y la disposición de suministro. Compruebe las asignaciones de canales, la polaridad de campo, las conexiones de los terminales y la documentación de distribución de energía aplicable.
5. Siga el procedimiento de reemplazo aprobado. Confirme que la alimentación del sistema esté desenergizada según sea necesario y siga las instrucciones del fabricante para el hardware DeltaV instalado.
6. Valide el funcionamiento tras la instalación. Confirme las lecturas de los canales, la respuesta del bucle de instrumentos, la comunicación HART cuando se utilice, y los diagnósticos del controlador antes de devolver el bucle al servicio.

Importante: No trate esta tarjeta como intercambiable en caliente (hot-swappable). Siga el procedimiento específico de aislamiento y extracción del sistema; nunca confíe en el mecanismo de codificación rotativa como medida de seguridad eléctrica.

06 | Diagnósticos y resolución de problemas de bucle

El módulo proporciona una interfaz analógica para mediciones de procesos, mientras que los diagnósticos disponibles dependen de la tarjeta, el controlador DeltaV, la configuración, el instrumento de campo y la configuración HART. Las especificaciones suministradas no enumeran cada código de diagnóstico o comportamiento de LED, por lo que debe consultar el manual de hardware aplicable para obtener indicaciones exactas.

Condición observada	Verificaciones de ingeniería recomendadas
La lectura se fija en un valor bajo o alto	Compruebe la alimentación del transmisor, la continuidad del bucle, la polaridad, el cableado de los terminales y el estado de salida del instrumento.
La lectura fluctúa inesperadamente	Inspeccione conexiones sueltas, prácticas de blindaje y conexión a tierra, interferencias eléctricas y estabilidad del transmisor.
La comunicación HART no está disponible	Confirme que el instrumento de campo admita HART, que el cableado del bucle y la impedancia cumplan con los requisitos, y que la configuración de DeltaV admita la función de comunicación prevista.
Varios canales se ven afectados	Compruebe la distribución compartida de energía de campo, las conexiones del soporte, el asiento del bloque de terminales y las condiciones comunes de instalación.
El módulo o canal informa un fallo	Registre el mensaje de diagnóstico exacto y la indicación de estado, luego compárelo con la documentación de resolución de problemas del fabricante.
La lectura difiere de una referencia de campo calibrada	Compare la salida del transmisor con un calibrador de bucle adecuado o una medición de referencia utilizando un procedimiento de prueba aprobado. Compruebe el escalado y las unidades de ingeniería en la configuración del control.

Límite de diagnóstico: Un valor de proceso mostrado por sí solo no puede distinguir un transmisor fallido de un fallo de cableado, un problema de configuración o un problema a nivel de tarjeta. Aísle el bucle sistemáticamente verificando el instrumento de campo, el cableado, el canal de entrada y la configuración del controlador. No desmonte la tarjeta; las instrucciones de mantenimiento suministradas indican que no contiene piezas reparables por el usuario y no requiere calibración.

07 | Perspectiva de Global PLC Spare HUB

Al reemplazar una tarjeta de entrada analógica en una planta de proceso en funcionamiento, los ingenieros deben verificar la pila de hardware completa en lugar de hacer coincidir solo el número de canales. La codificación del bloque de terminales, la compatibilidad del soporte, la distribución de la alimentación de campo y la revisión de DeltaV instalada pueden afectar si el reemplazo puede ponerse en servicio correctamente.

Para un bucle que informa un valor inesperado, comience comparando la salida del transmisor y el cableado del bucle con el valor reportado por el sistema de control. Si el bucle físico es correcto, revise la configuración y el escalado del canal antes de concluir que la tarjeta de entrada ha fallado. Para aplicaciones HART, confirme también la configuración de comunicación del instrumento y las funciones admitidas por el sistema instalado.

Antes de realizar el pedido, proporcione el número de modelo completo, los detalles del bloque de terminales existente, la información del sistema host y los requisitos de la aplicación. Esto permite al proveedor revisar el reemplazo previsto e identificar cuestiones de compatibilidad antes del envío.

08 | Garantía, envío y cotización

• Producto: Tarjeta de entrada analógica Emerson KJ3222X1-BA2
• Garantía: Garantía de 12 meses, sujeta a los términos y condiciones de garantía del vendedor.
• Métodos de envío: FedEx, UPS y DHL, sujeto a la disponibilidad del destino y del servicio.
• Estimación de despacho: Objetivo de despacho dentro de 24–48 horas después de la confirmación del pedido, sujeto a disponibilidad de stock, liquidación del pago y procesamiento del pedido.
• Soporte de cotización: Proporcione el número de pieza completo, la cantidad, el destino y los detalles del sistema DeltaV para solicitar precios y una revisión de compatibilidad.

09 | Preguntas frecuentes

P1. ¿La designación HART de 4–20 mA garantiza el acceso a todos los parámetros del dispositivo HART?

No. El acceso HART depende de las funciones admitidas por el módulo, el instrumento de campo, la configuración del sistema DeltaV y el software o las herramientas de gestión de activos en uso. Confirme las funciones HART requeridas frente a la documentación del fabricante antes de realizar la compra.

P2. ¿Puedo reutilizar el bloque de terminales de la tarjeta existente?

Solo después de confirmar la compatibilidad del bloque de terminales y el ajuste de codificación rotativa. La especificación suministrada identifica la posición de codificación A1. Inspeccione el bloque de terminales instalado y verifique el emparejamiento de hardware correcto antes de transferir el cableado de campo.

P3. ¿Qué debo verificar si el valor analógico es correcto en el transmisor pero incorrecto en DeltaV?

Verifique el cableado del bucle y la corriente real que llega a la entrada, luego revise la asignación del canal, el escalado, las unidades de ingeniería y la configuración. Una prueba de bucle controlado puede ayudar a determinar si la discrepancia se origina en el circuito de campo o en la configuración del sistema de control.

P4. ¿Es la tarjeta adecuada para una instalación en áreas peligrosas simplemente porque se enumeran las aprobaciones?

No automáticamente. La instalación completa debe cumplir con la clasificación de área aplicable, las condiciones del certificado, las normas de cableado y los requisitos del fabricante. Confirme el modelo exacto y la disposición de instalación con los certificados actuales y la autoridad de ingeniería del sitio.

P5. ¿Qué detalles ayudan a evitar pedir la tarjeta de reemplazo incorrecta?

Proporcione el número de pieza completo KJ3222X1-BA2, los detalles del hardware y soporte de DeltaV, el modelo y la posición de codificación del bloque de terminales, y la funcionalidad HART requerida. Incluya la información de la etiqueta existente y el contexto de la instalación cuando esté disponible para que la compatibilidad pueda revisarse antes de realizar el pedido.

Resumen técnico

La Emerson KJ3222X1-BA2 es una tarjeta de entrada analógica HART de 8 canales y 4–20 mA para instalaciones DeltaV Serie 2 compatibles. La aplicación correcta depende de la compatibilidad del sistema, la codificación del bloque de terminales, la configuración de la energía de campo, la integridad del bucle y el cumplimiento de los requisitos de extracción y de áreas peligrosas. Verifique el hardware exacto y las instrucciones de instalación antes del reemplazo o la puesta en servicio.
