Unidad PLC de salida de drenaje (sink) de CC F3WD64-3P Yokogawa FA-M3

F3WD64-3P | Módulo combinado de E/S digital FA-M3 de Yokogawa

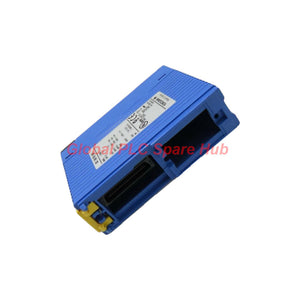

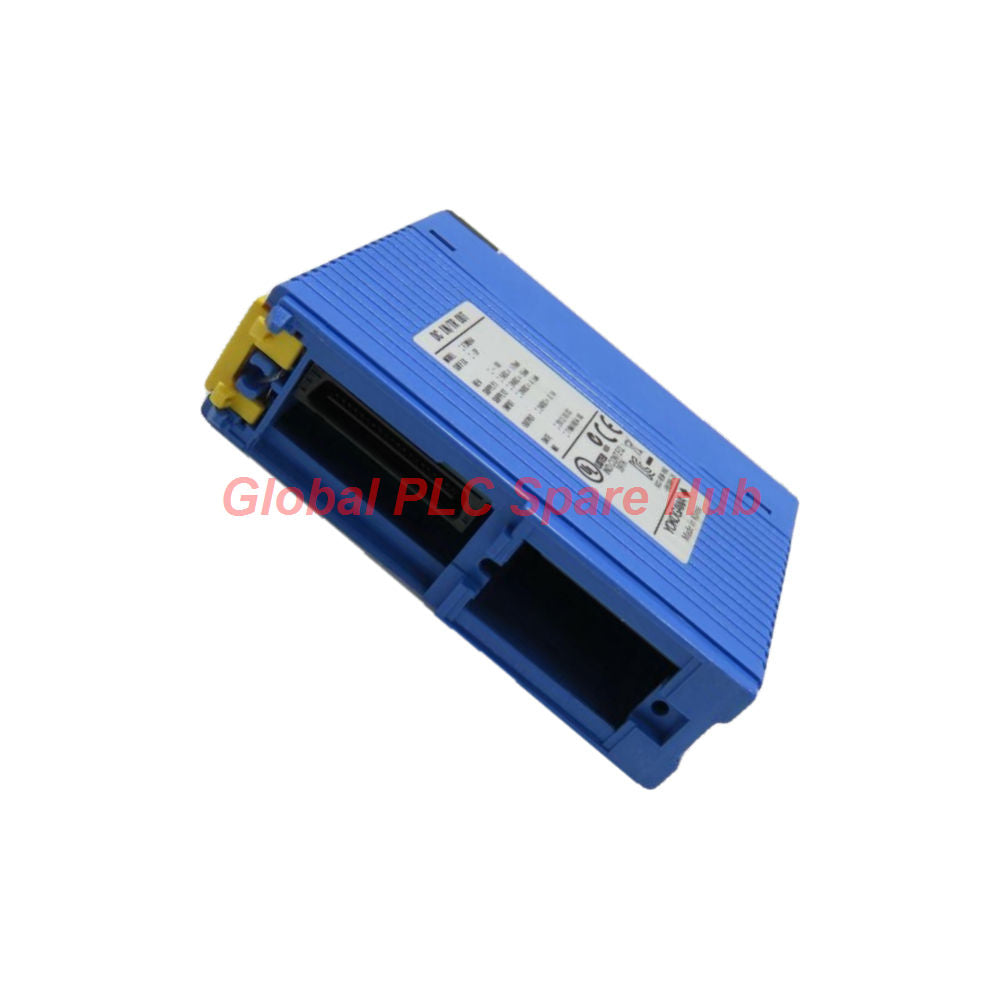

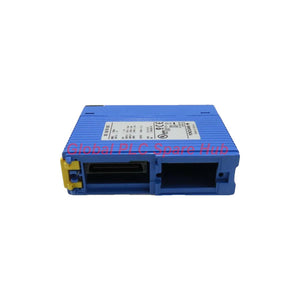

El F3WD64-3P es un módulo de entrada/salida digital FA-M3 de Yokogawa con 32 entradas de CC y 32 salidas de transistor. Acepta señales de campo de 24 V CC y proporciona salidas de tipo sumidero (sink) con protección integrada contra cortocircuitos y sobrecalentamiento.

Este diseño combinado de E/S admite aplicaciones que requieren una adquisición de señales centralizada y un control de carga discreto. Los ingenieros deben evaluar los umbrales de entrada, los límites de corriente de salida, el agrupamiento común y el comportamiento de parada dependiente de la CPU antes de la instalación.

01 | Arquitectura de doble canal

02 | Sección de entrada: Adquisición de señales

El bloque de entrada lee señales discretas de 24 V CC provenientes de dispositivos de campo compatibles. El aislamiento por optoacoplador separa el grupo de conexión externa del circuito interno de acuerdo con el esquema de aislamiento especificado.

• Corriente de entrada nominal: 4.1 mA por punto a 24 V CC.
• Umbral de encendido (ON): Al menos 16 V CC y 3.2 mA.
• Umbral de apagado (OFF): No más de 5.8 V CC y 0.9 mA.
• Opciones de muestreo: Siempre (0 μs), 62.5 μs, 250 μs o 1 ms.
• Capacidad de interrupción: No se proporciona función de interrupción de entrada.
• Activación simultánea: Máximo 60% de los puntos de entrada encendidos.
• Voltaje de resistencia: 1500 V CA durante un minuto entre el grupo de terminales de conexión externa y el circuito interno.

El intervalo de muestreo configurable afecta la forma en que el módulo reconoce las transiciones de señal. Seleccione el ajuste según la duración del pulso y las condiciones de ruido requeridas, luego verifique el comportamiento durante la puesta en marcha.

La especificación de 60% de encendido simultáneo es importante cuando muchos sensores o contactos se activan a la vez. Evalúe el patrón de conmutación real en lugar de asumir que los 32 puntos de entrada pueden permanecer encendidos simultáneamente bajo cualquier condición.

03 | Sección de salida: Control de carga

El bloque de salida utiliza salidas de transistor tipo sumidero para conmutar cargas de CC compatibles. Cada punto admite hasta 0.1 A, mientras que cada común de ocho puntos admite hasta 0.4 A.

Regla de selección de carga: Compruebe tanto la corriente por salida como la corriente combinada de cada común. Una carga inferior a 0.1 A puede generar una sobrecarga si varios puntos exceden juntos el límite común de 0.4 A.

El módulo no tiene un fusible de salida incorporado según las especificaciones suministradas. Diseñe la protección de ramal externa y el cableado de carga de acuerdo con la documentación del sistema y las normas eléctricas aplicables.

04 | Estado de la salida cuando el programa se detiene

El estado de la salida durante la detención de un programa depende del tipo de CPU y su configuración admitida. Confirme este comportamiento antes de conectar las salidas a equipos que podrían moverse, liberarse o cambiar de estado inesperadamente.

HOLD y RESET tienen consecuencias operativas diferentes. Pruebe el comportamiento seleccionado durante una ventana de mantenimiento controlada y confirme que la máquina alcance un estado aceptable cuando la CPU se detiene.

05 | Idoneidad del equipo y la aplicación

La arquitectura combinada de entrada/salida puede admitir tareas de automatización FA-M3 compatibles que necesiten retroalimentación discreta y conmutación de carga basada en transistores. La idoneidad real depende de los requisitos eléctricos de los dispositivos conectados.

Estos ejemplos identifican aplicaciones potenciales, no una compatibilidad garantizada con todas las máquinas. El módulo no sustituye a un controlador de seguridad dedicado o a un sistema de salida clasificado para seguridad.

06 | Aislamiento de fallas y diagnósticos de mantenimiento

El comportamiento de protección y los umbrales eléctricos del módulo proporcionan puntos de partida útiles para la resolución de problemas en campo. Siga la ruta de la señal desde el dispositivo externo hasta el controlador, y luego desde el comando de salida hasta la carga conectada.

1. La entrada permanece APAGADA: Mida el voltaje en el terminal de entrada. Compárelo con el umbral de encendido especificado y compruebe el cableado común, la polaridad y el dispositivo de campo.
2. El estado de entrada cambia intermitentemente: Inspeccione las conexiones de los terminales y la calidad de la señal. Revise el ajuste de muestreo si los pulsos cortos o el ruido eléctrico afectan el reconocimiento.
3. La carga de salida no se energiza: Verifique el comando del PLC, la fuente de 24 V CC, el cableado tipo sumidero, la corriente de carga y la ruta de retorno externa.
4. La salida se apaga bajo carga: Compruebe si hay un cortocircuito, corriente excesiva, daño en el cableado o estrés térmico. La función de protección puede limitar la corriente o apagar la salida afectada.
5. Varias salidas fallan a la vez: Mida la corriente total en el común compartido e inspeccione la fuente externa. Varias cargas pueden exceder el límite común de 0.4 A incluso cuando las cargas individuales cumplen con el límite de 0.1 A.
6. El comportamiento de la salida cambia cuando la CPU se detiene: Identifique el tipo de CPU y revise el comportamiento configurado de HOLD/RESET. Pruebe la respuesta de la máquina en condiciones controladas.
7. Indicación inesperada de entrada o salida: Confirme el interruptor de selección del indicador y compare el estado mostrado con la señal del terminal real o el comando de salida.

Información de mantenimiento: Registre los números de terminal afectados, el voltaje medido, la corriente de carga y el estado operativo de la CPU antes de reemplazar el módulo. Esta evidencia ayuda a distinguir fallas en el cableado de campo, sobrecargas comunes, comportamiento del programa y posibles fallas de hardware.

Las especificaciones suministradas no definen códigos de falla dedicados ni una interfaz de software de diagnóstico completa. Utilice la documentación de hardware de Yokogawa relevante para verificar cualquier función de diagnóstico adicional disponible en el sistema instalado.

07 | Lista de verificación para instalación y selección

• Verificación del modelo: Confirme el sufijo completo del F3WD64-3P y la etiqueta del módulo existente.
• Voltaje de campo: Verifique que tanto las señales de entrada como las cargas de salida cumplan con el rango de funcionamiento de 24 V CC especificado.
• Presupuesto de carga de salida: Calcule la corriente por punto y por común, incluyendo las condiciones de conmutación simultánea.
• Interfaz de cableado: Compruebe los dos conectores de 40 pines y los cables o accesorios de conector necesarios.
• Comportamiento de la CPU: Confirme los ajustes de HOLD/RESET y los requisitos de estado de parada para el tipo de CPU instalado.
• Condiciones ambientales: Mantenga la instalación entre 0–55°C y 10–90% HR sin condensación.
• Atmósfera: Evite gases corrosivos, gases inflamables y polvo excesivo.
• Puesta en marcha: Pruebe las transiciones de entrada representativas, las cargas de salida, las respuestas de protección y el comportamiento de parada de la CPU antes de la operación normal.

La información del producto suministrada indica que no hay restricciones en el tipo de módulos de CPU que se pueden utilizar con este módulo. Confirme la configuración completa del sistema, la revisión del hardware, los requisitos de los conectores y la documentación aplicable antes de finalizar un reemplazo.

08 | Perspectiva de Global PLC Spare HUB

Al seleccionar un módulo de E/S combinado, los ingenieros deben evaluar las secciones de entrada y salida de forma independiente. La compatibilidad de entrada depende del voltaje de la señal, los umbrales de encendido/apagado, el agrupamiento común y el comportamiento de muestreo. La compatibilidad de salida depende del cableado tipo sumidero, la corriente de carga, los límites comunes, el comportamiento de protección y la configuración del estado de parada.

• Para proyectos de reemplazo, compare el sufijo completo y la disposición de los terminales antes de desconectar el cableado de campo.
• Para nuevas instalaciones, calcule la carga del grupo común en lugar de verificar solo la corriente de cada dispositivo individual.
• Para aplicaciones con paradas o reinicios frecuentes de la CPU, valide el comportamiento de HOLD/RESET con la secuencia de la máquina.
• Para salidas propensas a fallas, investigue los cortocircuitos en el cableado y las características de la carga antes de asumir que el módulo ha fallado.
• Para la planificación del mantenimiento, registre las conexiones de campo y los ajustes de la CPU para que los técnicos puedan restaurar la operación prevista de manera consistente.

Global PLC Spare HUB recomienda compartir la etiqueta del módulo instalado, el tipo de CPU, el voltaje de campo y los detalles de la carga conectada al solicitar un reemplazo. Estos detalles ayudan a verificar la interfaz eléctrica y a reducir los retrasos evitables en la puesta en marcha.

09 | Garantía y envíos a todo el mundo

• Garantía: Garantía de 12 meses, sujeta a los términos y condiciones de garantía aplicables del vendedor.
• Empresas de transporte: FedEx, UPS y DHL, sujeto a la disponibilidad del destino y del servicio.
• Verificación de pedidos: Confirme el modelo exacto, la cantidad, el destino y los requisitos de accesorios antes de realizar el pedido.
• Soporte técnico: Proporcione el tipo de CPU, los detalles del cableado de campo y las especificaciones de carga para una revisión de compatibilidad.

Comuníquese con Global PLC Spare HUB para solicitar precios actuales, disponibilidad, opciones de envío y asistencia técnica para el F3WD64-3P de Yokogawa.

10 | Preguntas frecuentes

P1. ¿Cómo determino si las cargas conectadas superan la capacidad de salida del módulo?

R: Compruebe la corriente de cada carga y sume las corrientes dentro de cada grupo común de ocho puntos. Cada salida admite hasta 0.1 A, mientras que cada común admite hasta 0.4 A. También considere la conmutación simultánea y los requisitos de la carga conectada.

P2. ¿Puedo conectar una bobina de relé o solenoide directamente a una salida de transistor?

R: Solo después de comprobar su voltaje nominal, corriente de estado estable, comportamiento de irrupción y requisitos de conmutación inductiva. Confirme la compatibilidad con la salida tipo sumidero y las especificaciones de protección del módulo. Utilice un método de supresión externo adecuado cuando lo requiera la carga y las instrucciones del fabricante.

P3. ¿Por qué el módulo puede informar un comando de salida mientras el dispositivo conectado permanece inactivo?

R: Compruebe la fuente externa de 24 V CC, el cableado tipo sumidero, la ruta de retorno, la continuidad de la carga y la demanda de corriente. Un circuito abierto o una conexión común incorrecta pueden evitar que la corriente de carga fluya incluso cuando la lógica de control emite un comando de encendido.

P4. ¿Qué debo evaluar antes de reemplazar este módulo durante una parada de producción corta?

R: Documente las interfaces de los dos conectores de 40 pines, las asignaciones de terminales, el tipo de CPU, los ajustes de estado de parada de salida y las corrientes de carga de campo. Verifique el modelo de reemplazo y prepare una prueba funcional controlada. Esto reduce los errores de cableado y los estados de salida inesperados durante el reinicio.

P5. ¿Es este módulo de E/S combinado adecuado para un circuito de parada de emergencia de una máquina?

R: No lo utilice como único dispositivo de seguridad para una función de parada de emergencia. Las especificaciones suministradas describen el aislamiento por optoacoplador y la protección de salida, pero no establecen una clasificación de seguridad. Diseñe las funciones de seguridad con componentes clasificados adecuadamente y una arquitectura de seguridad validada.

Solicite una cotización para el F3WD64-3P

¿Necesita el F3WD64-3P de Yokogawa para mantenimiento, expansión o planificación de reemplazos de FA-M3? Envíe la cantidad requerida, el tipo de CPU, el voltaje de campo y los detalles de carga de salida a Global PLC Spare HUB para obtener una cotización y una revisión de compatibilidad.
