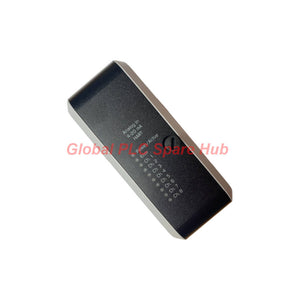

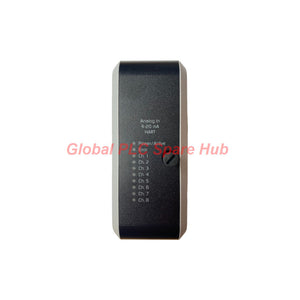

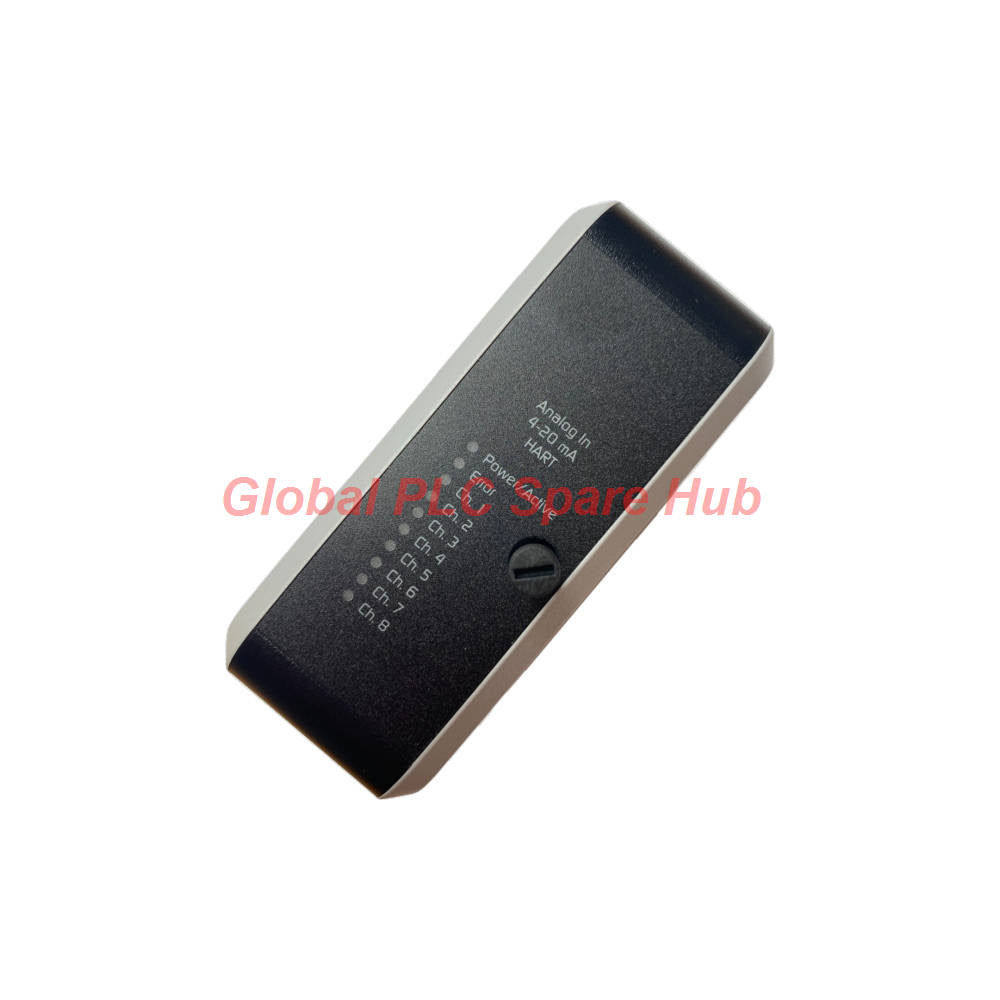

KJ3222X1-BA3 Tarjeta de entrada HART de 4–20 mA y 8 canales Emerson para E/S DeltaV

KJ3222X1-BA3 Tarjeta de entrada analógica Emerson Serie 2

La KJ3222X1-BA3 es una tarjeta de entrada analógica Emerson Serie 2 diseñada para la adquisición de señales HART de 4–20 mA de 8 canales. Es compatible con interfaces de instrumentación de procesos donde los sistemas de control deben recibir mediciones analógicas mientras admiten dispositivos de campo con capacidad HART. Sus requisitos de energía, la codificación del bloque de terminales y las restricciones de extracción son consideraciones importantes durante la instalación y el mantenimiento.

Interfaz de señal y arquitectura de alimentación

Esta tarjeta conecta los circuitos de medición de campo a un conjunto de E/S del sistema de control compatible. Antes de seleccionar un reemplazo, verifique el número de tarjeta, la designación Serie 2, la posición de la llave del bloque de terminales, el cableado de campo y la configuración del sistema.

• Modelo: KJ3222X1-BA3
• Fabricante: Emerson
• Serie: Serie 2
• Tipo de módulo: Tarjeta de entrada analógica HART de 8 canales y 4–20 mA
• Posición de la llave del bloque de terminales: A1
• Alimentación del bus local: 12 VCC a 150 mA
• Alimentación de campo a través de bus: 24 VCC a 300 mA
• Alimentación del circuito de campo: 24 VCC a 30 mA por canal

Entorno operativo eléctrico y ambiental

Los límites ambientales son importantes al reemplazar hardware de E/S en gabinetes de control expuestos a cambios de temperatura, vibraciones o contaminantes en el aire. Confirme las condiciones reales de instalación con respecto a las siguientes especificaciones publicadas.

• Temperatura ambiente de funcionamiento: -40°C a +70°C
• Humedad relativa: 5% a 95%, sin condensación
• Resistencia a impactos: Onda semisinusoidal de 10 g durante 11 ms
• Vibración: 1 mm de pico a pico de 2 a 13.2 Hz; 0.7 g de 13.2 a 150 Hz
• Contaminantes en el aire: ISA-S71.04-1985 Clase G3

Aplicaciones de la KJ3222X1-BA3

La tarjeta está diseñada para aplicaciones de sistemas de control que utilizan canales de entrada HART de 4–20 mA compatibles. Los puntos de medición típicos pueden incluir transmisores de presión, transmisores de temperatura con salidas analógicas, transmisores de flujo e instrumentos de nivel. Confirme el transmisor específico, la configuración del canal, el soporte de E/S y los requisitos del sistema antes de la puesta en marcha.

• Monitoreo de procesos: Recopile mediciones analógicas de procesos para pantallas de operador y estrategias de control.
• Medición de presión y flujo: Integre señales de transmisores compatibles en el sistema de control.
• Monitoreo de tanques y recipientes: Adquiera señales relacionadas con el nivel de instrumentos de campo compatibles.
• Mantenimiento de planta: Reemplace una tarjeta de entrada sospechosa después de que las verificaciones de cableado, dispositivos de campo y canales aíslen la falla.

Controles de instalación y comprobaciones de reemplazo

Las instrucciones de extracción del fabricante imponen un requisito claro de aislamiento de energía. La alimentación de campo suministrada directamente en el terminal de campo o a través del soporte como alimentación de campo a través de bus debe desconectarse antes de conectar o retirar el dispositivo. Esta unidad no puede retirarse ni insertarse mientras el sistema tenga energía.

1. Confirme el número de pieza completo, la designación Serie 2 y la posición A1 de la llave del bloque de terminales.
2. Coloque el bucle de proceso afectado en un estado de mantenimiento aprobado y siga los procedimientos de aislamiento del sitio.
3. Retire la alimentación de campo antes de desconectar o instalar la tarjeta. No realice la inserción o extracción con el sistema energizado.
4. Complete la evaluación requerida del bucle de E/S para todos los nodos con energía limitada.
5. Inspeccione el asiento del terminal, el cableado de campo y la alimentación del dispositivo de campo antes de restaurar el bucle.
6. Después de la instalación, verifique las lecturas del canal y la comunicación HART donde el dispositivo de campo y la configuración del sistema lo permitan.

Un sistema de codificación rotativo ayuda a garantizar que la tarjeta de E/S y el bloque de terminales permanezcan correctamente emparejados después de la instalación. Ajuste las llaves del bloque de terminales para la tarjeta que se está utilizando; no dependa solo del ajuste físico como prueba de compatibilidad.

Diagnóstico de campo: Aísle la falla antes de reemplazar la tarjeta

Cuando un canal informa un valor anormal o pierde la comunicación con un instrumento de campo, verifique la ruta completa de la señal antes de concluir que la tarjeta de entrada ha fallado. La siguiente secuencia es una guía práctica de solución de problemas, no una afirmación de que la tarjeta proporcione diagnósticos integrados más allá de las especificaciones suministradas.

• Valor de proceso incorrecto o ausente: Verifique la alimentación del transmisor, el cableado del bucle, la polaridad, el asiento del terminal y la salida del instrumento de campo.
• Un canal difiere del proceso: Compare la señal de campo con la lectura del sistema de control e inspeccione las conexiones individuales del bucle.
• Varios canales muestran anomalías: Revise la alimentación de campo compartida, las conexiones del soporte y la configuración relevante del sistema de control.
• La comunicación HART no está disponible: Verifique que el transmisor admita HART, inspeccione el cableado del bucle y verifique la configuración del lado del sistema antes de reemplazar el hardware.
• La falla persiste después de las comprobaciones: Confirme que la tarjeta y el bloque de terminales coincidan, documente el comportamiento del canal y siga el procedimiento de reemplazo de módulos aprobado por la planta.

Marcas para áreas peligrosas

Las especificaciones suministradas enumeran las siguientes marcas de atmósferas peligrosas e identificadores de referencia. Confirme la documentación de aprobación completa y las condiciones de instalación para la jurisdicción y aplicación de destino antes de su uso.

• ATEX: II 3G Ex ec [ic] IIC Gc; FM19ATEX0173U
• IECEx: IECEx FMG 19.0019U
• UKEX: FM21UKEX0017U
• Clasificación norteamericana: Clase I, División 2, Grupos A, B, C, D
• Marcado de zona: Clase I Zona 2 AEx/Ex ec [ic] IIC Gc
• Identificadores de referencia adicionales: FM17US0286U; FM17CA0145U

La idoneidad de la aprobación depende de la instalación completa, el equipo asociado, el método de cableado y los requisitos aplicables del sitio. No utilice estas marcas por sí solas para determinar si una instalación en particular está aprobada.

Política de mantenimiento

La unidad no contiene piezas que puedan ser reparadas por el usuario y no debe ser desmontada. Las especificaciones suministradas establecen que no se requiere calibración. Si el rendimiento de la señal sigue siendo anormal después de las verificaciones del bucle de campo y la configuración, siga el procedimiento de mantenimiento de la planta y evalúe el módulo para su reemplazo en lugar de intentar un ajuste interno.

Lista de verificación de selección para equipos de compras

• Haga coincidir el número de pieza completo: KJ3222X1-BA3.
• Verifique la designación Serie 2 y la interfaz HART de 8 canales y 4–20 mA.
• Confirme la posición A1 de la llave del bloque de terminales y el tipo de bloque de terminales instalado.
• Verifique los requisitos de alimentación del bus local, alimentación de campo a través de bus y alimentación del circuito de campo frente al conjunto instalado.
• Revise la configuración de E/S existente y los requisitos del dispositivo de campo antes de solicitar un reemplazo.
• Para uso en áreas peligrosas, valide los documentos de aprobación aplicables y las condiciones de instalación.

Perspectiva de Global PLC Spare HUB

En el trabajo de reemplazo en campo, una falla de canal no indica automáticamente una tarjeta de entrada defectuosa. Un suministro de transmisor inestable, una conexión de terminal suelta, una codificación de bloque de terminales incorrecta o una falta de coincidencia en la configuración pueden producir síntomas similares. Una verificación controlada del bucle ayuda a los equipos de mantenimiento a distinguir un problema del lado de campo de un problema del lado del módulo y reduce el reemplazo innecesario de hardware.

Para la KJ3222X1-BA3, preste especial atención al requisito de aislamiento de energía. El dispositivo no debe insertarse ni extraerse con el sistema energizado, y la alimentación de campo debe desconectarse antes de la conexión o extracción. Verifique la codificación del bloque de terminales y la evaluación del bucle antes de volver a poner el canal en servicio.

Garantía y envío

• Garantía: Garantía de 12 meses, sujeta a los términos y condiciones escritos del vendedor.
• Opciones de envío: FedEx, UPS y DHL, sujeto a disponibilidad de destino y servicio.
• Planificación de despacho: Puede haber un objetivo de despacho de 24–48 horas después de la confirmación del pedido y el stock; confirme los tiempos antes de la compra.
• Soporte técnico: Proporcione el número de pieza completo y los detalles relevantes del sistema o del bloque de terminales al solicitar una cotización o revisión de compatibilidad.

Preguntas frecuentes

P1: ¿Qué se debe verificar antes de sustituir esta tarjeta por un módulo de entrada analógica instalado?

Confirme el número de pieza completo KJ3222X1-BA3, la designación Serie 2, la interfaz del canal, la posición A1 de la llave del bloque de terminales y la configuración de E/S existente. No asuma que una tarjeta con un aspecto o tipo de señal similar es intercambiable.

P2: ¿Puede el personal de mantenimiento retirar la tarjeta mientras el controlador permanece encendido?

No. Las instrucciones suministradas establecen que esta unidad no puede ser retirada o insertada con el sistema energizado. Desconecte la alimentación de campo suministrada en el terminal o a través del soporte antes de conectar o retirar el dispositivo, y siga el procedimiento de aislamiento aprobado por el sitio.

P3: ¿Cuál es una primera verificación útil cuando el valor de un transmisor HART parece incorrecto?

Compare la condición real del proceso con la salida del transmisor y el valor recibido por el sistema de control. Inspeccione la alimentación del bucle, el cableado, las conexiones de los terminales y la configuración del canal antes de atribuir el problema a la tarjeta. Verifique la comunicación HART por separado de la lectura analógica básica.

P4: ¿La tarjeta requiere calibración de rutina o ajuste interno?

Las especificaciones suministradas establecen que no se requiere calibración y que la unidad no contiene piezas que puedan ser reparadas por el usuario. No la desmonte. Si las lecturas permanecen fuera de los límites esperados después de la verificación del bucle, siga el procedimiento de diagnóstico y reemplazo de la planta.

P5: ¿Qué información debo proporcionar al solicitar una cotización?

Proporcione el número de modelo completo KJ3222X1-BA3, la designación Serie 2, la cantidad requerida, el país de destino y los detalles del bloque de terminales o del sistema disponible. Si la tarjeta va a reemplazar una unidad defectuosa, incluya los síntomas del canal observados para que las preguntas de compatibilidad puedan revisarse antes de realizar el pedido.
