18F5A1H-360F KEB Combivert F5 22kW 400V Servo Inversor Envío rápido

Arquitectura del Sistema y Esquema Técnico

Especificaciones del Inversor Servo Controlado KEB Combivert F5

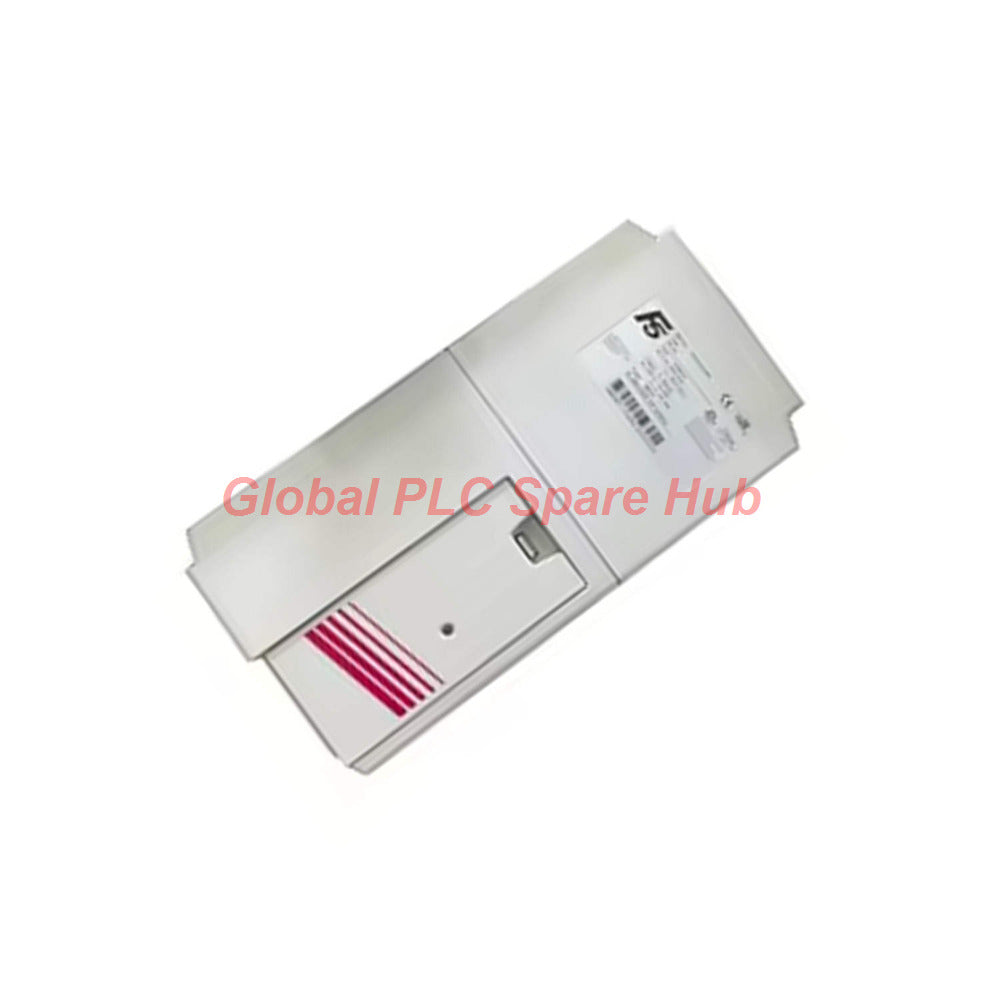

El 18F5A1H-360F es un inversor servo controlado de alto rendimiento diseñado dentro del marco KEB Combivert F5 para un posicionamiento dinámico preciso del motor en lazo cerrado y lazo abierto. Operando con una potencia aparente de 35 kVA, gestiona potencias continuas de hasta 22 kW (30 HP) en líneas estándar trifásicas de 400 V, manejando corrientes de salida nominales de hasta 50 A con picos dinámicos que alcanzan los 75.0 A.

Diseñado con un chopper de frenado GTR7 interno y una topología de disipador de calor optimizada con refrigeración por aire, el módulo ofrece una regulación suave del motor a frecuencias de conmutación de hasta 8 kHz y frecuencias de salida de hasta 599 Hz.

Matriz de Especificaciones de Ingeniería

Compatibilidad con Aplicaciones Industriales y Vigilancia a Bordo

Equipo Objetivo y Mecanismos de Diagnóstico

• Aplicaciones Objetivo: Mesas de posicionamiento servo de precisión, mezcladores industriales de alto par, líneas de envasado multieje, prensas de estampado de metal, alimentadores de inyección de plástico y elevadores automatizados de manipulación de materiales.
• Seguimiento de Sobrecorriente y Cortocircuito: Circuitos de comparación de hardware de alta velocidad monitorean las corrientes de los terminales del motor, activando el apagado inmediato del IGBT si la corriente de fase excede el límite máximo de 75.0 A.
• Control de Sobretensión y Frenado Dinámico: El chopper GTR7 interno detecta continuamente la tensión del bus de CC durante las rampas de desaceleración negativas, activando resistencias de frenado externas cuando se exceden los límites del bus.
• Monitorización de Gestión Térmica: Termistores a bordo dentro del módulo de potencia miden las temperaturas de la unión del disipador de calor, imponiendo velocidades dinámicas del ventilador de refrigeración por aire y generando banderas de fallo por sobretemperatura antes de que se produzca la degradación de los componentes de potencia.
• Pérdida de Fase y Supervisión de Línea: La monitorización continua de la red detecta asimetrías o caídas de fase en los terminales de entrada de CA de 305...528 V, bloqueando la ejecución del variador para proteger el puente rectificador.

Perspectiva de Global PLC Spare HUB

Instalación en Campo y Evaluación de Ingeniería

• El 18F5A1H-360F ofrece un excelente equilibrio potencia-tamaño para aplicaciones servo de 22 kW, encajando en profundidades de panel de 255 mm sin necesidad de módulos de chopper de frenado externos.
• Operar a una frecuencia de conmutación de 8 kHz asegura formas de onda de corriente suaves para un rendimiento de baja ondulación de par en el posicionamiento servo, aunque la refrigeración adecuada del panel debe manejar la disipación térmica generada por el enfriador de aire forzado.
• El límite de corriente a corto plazo de 75.0 A proporciona un margen de sobrecarga generoso del 150 % para condiciones de arranque de alta inercia y ciclos de desaceleración agresivos.
• Al reemplazar unidades servo F5 antiguas, asegúrese de que las configuraciones de parámetros que coincidan con la placa de interfaz de retroalimentación del codificador se carguen correctamente antes de la operación a plena carga.

Protocolos de Suministro y Términos de Garantía

Logística Global y Soporte

• Totalmente respaldado por una garantía de reemplazo de 12 meses.
• Envío internacional rápido disponible a través de FedEx, UPS y DHL.
• Enviado con protección ESD y verificación exhaustiva de pruebas de hardware.

Preguntas Frecuentes (FAQ)

Orientación sobre Selección Técnica y Mantenimiento

P: ¿Cómo funciona el transistor de freno GTR7 durante los perfiles de parada rápida?
R: El transistor GTR7 interno monitorea la tensión del bus de CC y conmuta automáticamente la corriente regenerativa a una resistencia de frenado externa cuando la energía regresa de la carga de desaceleración.

P: ¿Qué espacio de panel se requiere alrededor del chasis de 297 x 330 x 255 mm?
R: Mantenga un espacio mínimo de 100 mm por encima y por debajo de la carcasa del enfriador de aire para permitir un flujo de aire vertical sin obstáculos a través de las aletas del disipador de calor.

P: ¿Puede este variador funcionar en modo V/f de lazo abierto si se desconecta la retroalimentación del codificador?
R: Sí, aunque optimizado como inversor servo controlado, el software F5 permite cambiar los algoritmos de control a control V/f estándar o vectorial sin sensor para puesta en marcha o ejecuciones de respaldo de emergencia.

P: ¿Qué precauciones se deben tomar al operar a la frecuencia de conmutación predeterminada de 8 kHz?
R: Las altas frecuencias de conmutación reducen el ruido acústico del motor pero generan mayores pérdidas de calor; verifique que la ventilación del panel pueda disipar la salida térmica bajo carga continua completa de 50 A.

P: ¿Cómo se evitan los disparos molestos por sobretensión en ciclos largos de aceleración/desaceleración?
R: Calcule la inercia total de la carga, reduzca la velocidad de la rampa de desaceleración o verifique que una resistencia de frenado con la clasificación adecuada esté conectada directamente a los terminales del GTR7.
