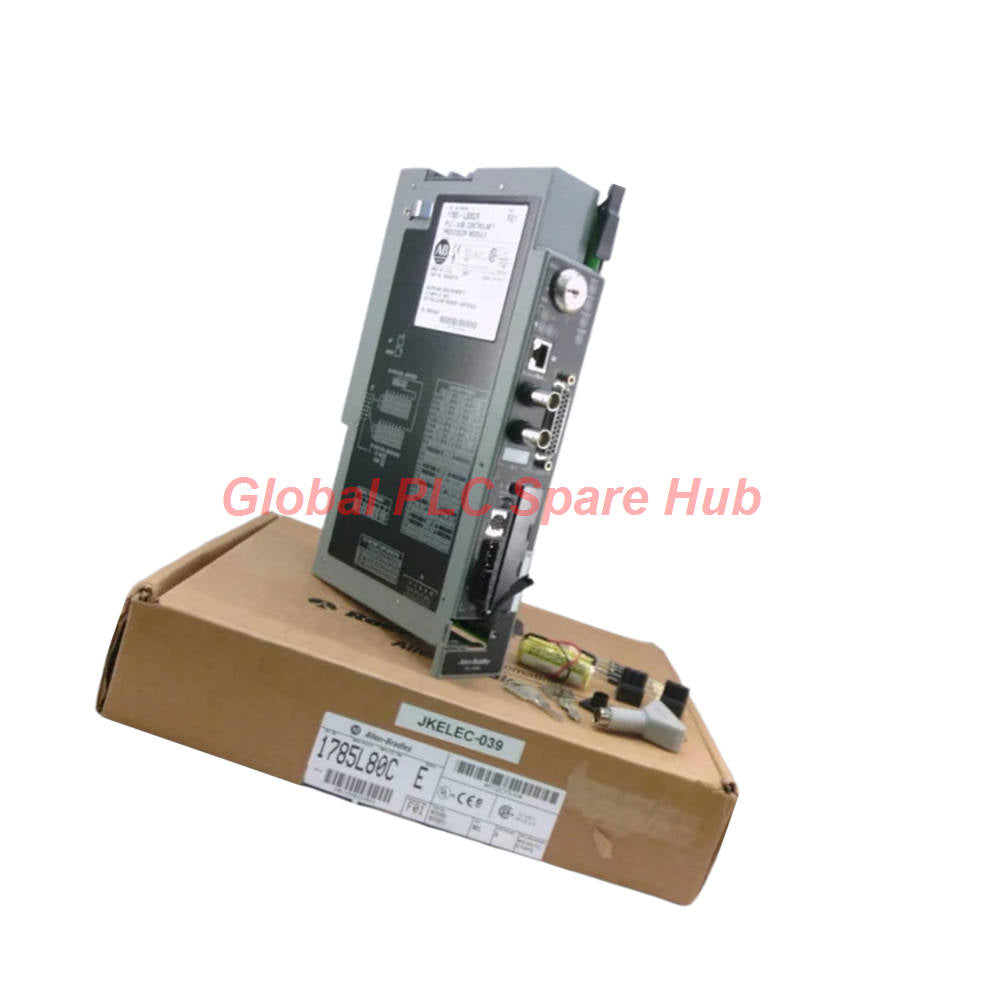

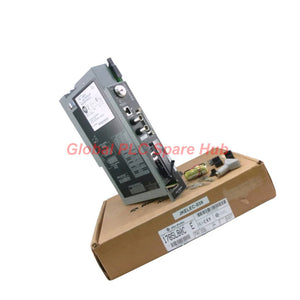

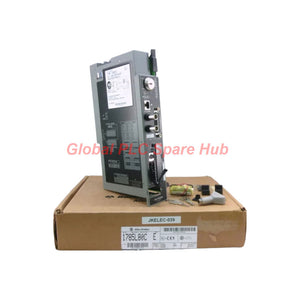

Procesador ControlNet Allen-Bradley PLC-5/80C serie 1785-L80C
Manufacturer: Allen-Bradley
Product No.: 1785-L80C
Condition： En stock
Product Type: Módulo de procesador
Product Origin: USA
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Arquitectura de ingeniería y matriz del sistema
El controlador 1785-L80C diseñado por Allen-Bradley es un módulo procesador ControlNet de alta capacidad perteneciente a la serie heredada PLC-5. Este controlador de automatización insignia combina un procesamiento de lógica de alta resistencia con la red nativa ControlNet para dirigir maquinaria industrial compleja y bastidores de E/S distribuidos.
- Número de catálogo: 1785-L80C (Modelo de procesador: PLC-5/80C)
- Fabricante y marca: Rockwell Automation / Allen-Bradley
- Tipo de módulo: Controlador de automatización programable ControlNet
- Capacidad de memoria de usuario: 100 kilopalabras de RAM estática respaldada por batería
- Opciones de respaldo de memoria: Compatible con los módulos EEPROM 1785-ME32, 1785-ME64 y 1785-M100
- Consumo de energía del plano posterior del chasis: 3,3 A a 5 V CC
Especificaciones técnicas y métricas de rendimiento
| Parámetro de rendimiento | Especificación de ingeniería |
|---|---|
| Capacidad máxima de E/S | 3.072 E/S en total (cualquier combinación) o 3.072 entradas + 3.072 salidas (complementarias) |
| Velocidad de ejecución del programa | 0,5 ms por K palabra (lógica de bits); 2,0 ms por K palabra (lógica de palabra/matemática) |
| Puerto de red ControlNet | Puerto de acceso a red RJ-45 (NAP) con velocidad de transferencia de 5 Mbit/s y tiempo de actualización de 2–100 ms |
| Límites de nodos de red y distancia | 99 nodos máximo con repetidores; longitud de enlace de 1000 m (2 nodos); hasta 6000 m con repetidores |
| Puertos de comunicación | Puertos seriales DH+, E/S remotas y RS-232-C/422-A/423-A (velocidades de 57,6k a 230,4 kbit/s) |
| Disipación térmica y de potencia | Disipación máxima de calor de 59 BTU/hora; rango de temperatura de funcionamiento de 0°C a 60°C |
| Robustez ambiental | Soporta vibración operativa de 2G (10–500 Hz) y choque operativo de 30G |
| Carcasa y peso físico | Carcasa abierta; peso aproximado de 3,0 lb (1,36 kg) |
Aplicaciones industriales y maquinaria rotativa
- Plantas de procesos continuos de gran tamaño: Coordina redes de control distribuidas con un alto número de nodos en refinerías de petróleo e instalaciones químicas.
- Líneas de producción de manufactura pesada: Gestiona matrices de E/S discretas a gran escala (hasta 3.072 puntos) en plantas con múltiples bastidores.
- Integración de variadores de velocidad de alta velocidad: Interfaz fluida con variadores de velocidad industriales y estaciones de trabajo HMI mediante ControlNet.
Capacidades de diagnóstico y seguimiento del estado del sistema
- Reloj/calendario interno en tiempo real: Mantiene un registro preciso del tiempo con una variación de precisión de ±5 minutos al mes a 60°C.
- Supervisión del voltaje de la batería: El monitoreo dedicado de batería baja activa indicadores en el panel frontal antes de que se produzca la degradación de los datos de la RAM estática.
- Soporte de redundancia de respaldo en caliente: Se integra con el cartucho de respaldo en caliente ControlNet 1785-CHBM para garantizar una conmutación por error del controlador de la planta sin pérdidas.
Perspectiva de Global PLC Spare HUB
Mantener arquitecturas heredadas PLC-5 requiere una gestión cuidadosa del presupuesto de energía del plano posterior y del hardware de respaldo de memoria. El 1785-L80C requiere 3,3 A sustanciales del plano posterior del chasis de 5 V CC, lo que significa que se debe verificar la carga de la fuente de alimentación al instalar bastidores de E/S 1771. Para aplicaciones de alta disponibilidad, los ingenieros de campo deben implementar el módulo de respaldo en caliente 1785-CHBM junto con una tarjeta de respaldo de memoria EEPROM adecuada (como la 1785-M100) para protegerse contra la pérdida prolongada de energía o la falla del procesador. Al configurar las derivaciones de nodos ControlNet, asegúrese de que las longitudes de los cables coaxiales y los límites de los repetidores se adhieran estrictamente a las especificaciones de la capa física para evitar la pérdida de paquetes en bucles deterministas de alta velocidad.
Logística, embalaje y términos de garantía
- Estado de la condición: Hardware 100 % nuevo y sellado originalmente de fábrica.
- Cobertura de la garantía: Garantía integral de 12 meses de fábrica a partir de la fecha de compra.
- Gestión de pedidos: Ventana de procesamiento y envío rápido de 24 a 48 horas.
- Envío exprés global: Entrega aérea rápida y segura a todo el mundo a través de FedEx, UPS y DHL.
Preguntas frecuentes
¿Cómo funciona el cartucho de respaldo en caliente ControlNet (1785-CHBM) con este controlador?
El módulo 1785-CHBM sincroniza los procesadores primario y secundario PLC-5/80C en tiempo real, lo que permite una conmutación automática y sin interrupciones de los lazos de control si el controlador primario falla.
¿Qué módulo de batería se requiere para mantener la memoria RAM estática durante los cortes de energía?
El controlador depende del módulo de batería 1770-XYC para mantener los programas de memoria de usuario y las tablas de datos dentro de la RAM estática respaldada por batería durante los apagados prolongados.
¿Puede el 1785-L80C direccionar módulos de E/S utilizando modos de direccionamiento de ranuras fraccionadas?
Sí, el controlador admite completamente los modos de direccionamiento de 2 ranuras, 1 ranura y ½ ranura para acomodar módulos de E/S heredados 1771 de 8, 16 y 32 puntos.
¿Cuál es la sobrecarga máxima de tiempo de escaneo introducida por las comunicaciones de red ControlNet?
Los tiempos de actualización de red son seleccionables por el usuario entre 2 ms y 100 ms, lo que permite a los ingenieros equilibrar el determinismo frente a la sobrecarga de ejecución del escaneo según la criticidad del proceso.
¿Por qué se recomienda el respaldo de programa EEPROM junto con la RAM respaldada por batería?
La instalación de un módulo EEPROM opcional (como el 1785-M100) proporciona almacenamiento de programa no volátil, evitando la pérdida total del programa si la batería de respaldo se descarga por completo con el tiempo.
