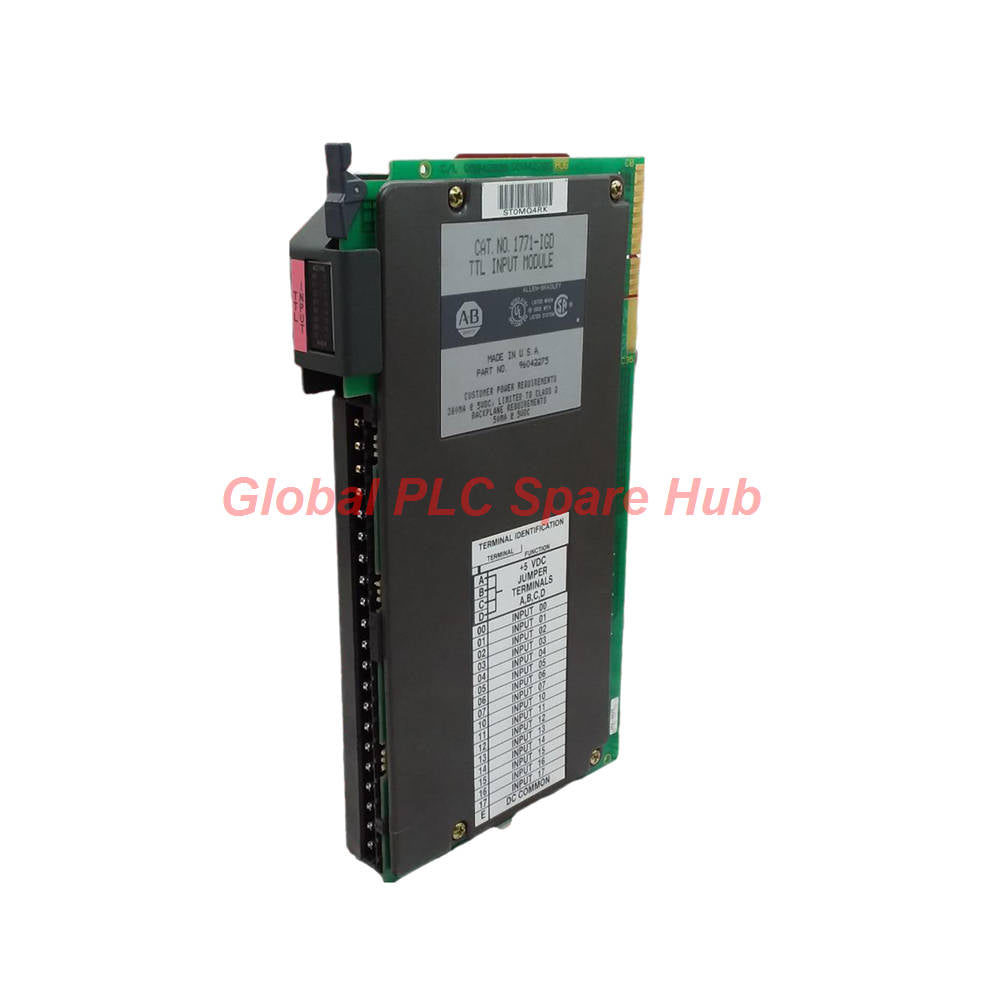

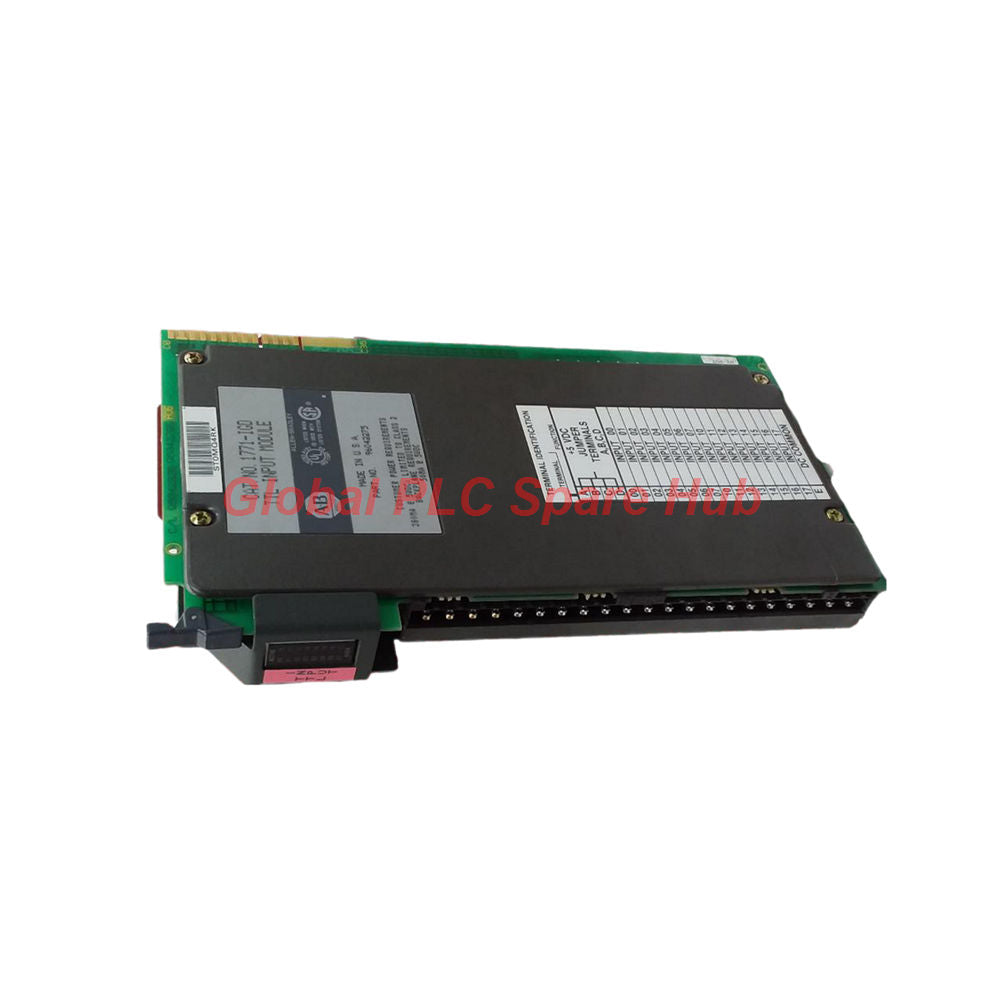

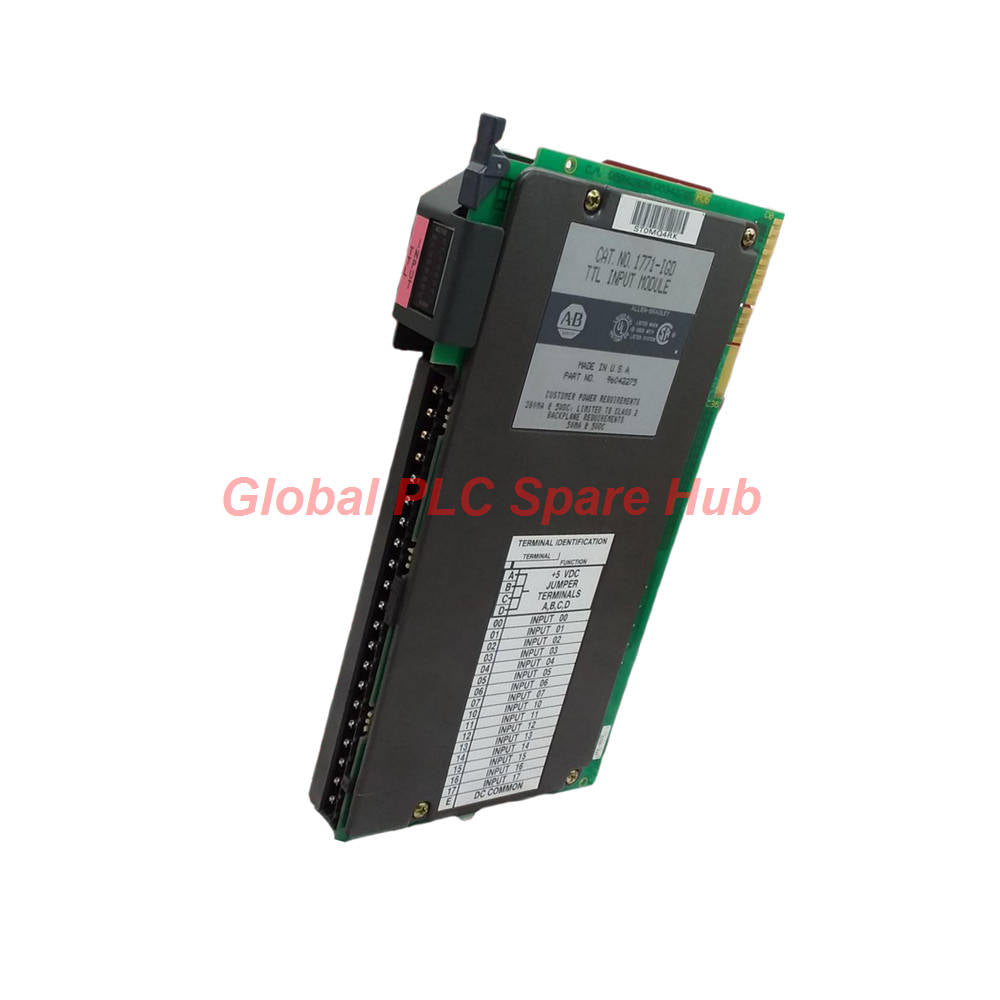

1771-IGD Allen-Bradley PLC 16-Channel TTL Module Specs

Especificaciones del módulo TTL de 16 canales 1771-IGD de Allen-Bradley PLC

Manufacturer: Allen-Bradley
Product No.: 1771-IGD
Condition： En stock
Product Type: Módulo de entrada TTL
Product Origin: USA
Payment: T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Descripción general

El Allen-Bradley 1771-IGD es un módulo de entrada digital TTL de 16 canales de alto rendimiento diseñado para arquitecturas avanzadas de automatización industrial. Diseñado para procesar señales lógicas transistor-transistor (TTL) de 5 V CC rápidas, este módulo proporciona configuraciones lógicas positivas o negativas flexibles para adaptarse a los requisitos específicos del controlador. Operando sin problemas dentro de entornos de chasis de PLC estándar, la unidad garantiza una adquisición rápida de señales con un retardo de propagación mínimo. Global PLC Spare HUB proporciona información técnica experta y un suministro de hardware confiable para mantener sus sistemas de control funcionando de manera eficiente.

Especificaciones técnicas

Fabricante: Rockwell Automation
Marca: Allen-Bradley
Modelo / Número de catálogo: 1771-IGD
Tipo de módulo: Módulo de entrada TTL de 16 canales
Serie / Boletín de producto: Serie 1771
Clasificación de voltaje de señal:
- Lógica positiva: Encendido = 2.0 a 5.25 V CC; Apagado = -0.2 a 0.8 V CC
- Lógica negativa: Encendido = -0.2 a 0.8 V CC; Apagado = 2.0 a 5.25 V CC
Requisitos de corriente de entrada: Fuente máxima de 7 mA por entrada; Disipador máximo de 0.8 mA por entrada
Consumo de corriente del backplane: 130 mA máx. a 5 V CC
Disipación de energía: Máx. 2.7 vatios; Mín. 0.4 vatios
Disipación térmica: Máx. 9.2 BTU/h; Mín. 1.4 BTU/h
Retardo de la señal de entrada: Menos de 1 ms (encendido); 20 ms típico (apagado)
Voltaje de aislamiento: 1500 V CA RMS durante 1 segundo
Rango de temperatura de funcionamiento: 0 a 60 grados Celsius (32 a 131 Fahrenheit)
Protección con fusibles: Fusible de soplado normal de 0.5 A, 250 V

Pautas de instalación

Chasis compatible: Serie A o B 1771-A1B, 1771-A2B, 1771-A3B, 1771-A3B1, 1771-A4B, 1771-AM1 y 1717-AM2
Brazo de cableado: Bloque de terminales 1771-WH
Cable recomendado: Belden 8761 o par trenzado blindado equivalente
Tamaño del cable: Cable de cobre trenzado de 14 AWG con clasificación de aislamiento de 60 °C
Par de terminales: 9 lb-pulgada (1.0 Newton-metro)

Depuración, mantenimiento y diagnóstico

Indicadores de estado: Cuenta con 18 indicadores LED, incluido el estado de punto individual, el indicador de lógica positiva y el estado de actividad del módulo.
Capacidad de diagnóstico: Los LED del panel frontal permiten a los ingenieros verificar instantáneamente los estados de entrada en vivo durante la puesta en marcha del rack.
Facilidad de mantenimiento: Los brazos de cableado extraíbles permiten un reemplazo rápido del módulo sin desconectar el cableado de campo.
Inspección de fusibles: La protección interna con fusibles evita daños por sobretensiones en los circuitos durante eventos accidentales de sobrevoltaje.

Compatibilidad, logística y garantía

Compatibilidad del sistema: Totalmente integrado con racks y procesadores de E/S 1771 heredados.
Métodos de envío: Envío rápido a través de FedEx, UPS y DHL.
Plazo de entrega: Entrega segura en 24 a 48 horas para artículos en stock.
Términos de la garantía: Cobertura de garantía integral de 12 meses incluida.

Configuraciones de aplicación típicas

Adquisición de datos: Interfaz de instrumentación TTL de alta velocidad con sistemas de rack heredados.
Bancos de prueba: Monitoreo de niveles de lógica digital en plataformas de prueba de fabricación automatizadas.
Control de procesos: Recepción de pulsos de sensores de bajo voltaje en nodos de control industrial especializados.

Preguntas frecuentes (FAQ)

¿Cómo configuro el estado lógico en el módulo 1771-IGD?
El módulo por defecto tiene lógica positiva. Para configurar la lógica negativa, ajuste la posición del jumper interno hacia la parte frontal de la placa del módulo.
¿Qué tamaño de cable es el mejor para las terminaciones de campo en el brazo de cableado 1771-WH?
Utilice cable de cobre trenzado de 14 AWG con una clasificación de aislamiento de 60 grados Celsius y apriete los terminales a 9 lb-pulgada.
Información de Global PLC Spare HUB: ¿Cómo puedo prevenir lecturas de voltaje fantasma en las entradas TTL?
Los ingenieros a menudo encuentran ruido inducido en tendidos de señal largos. Recomendamos usar cable blindado Belden 8761 y conectar a tierra adecuadamente el cable de drenaje del blindaje en un extremo para estabilizar los umbrales de entrada.
