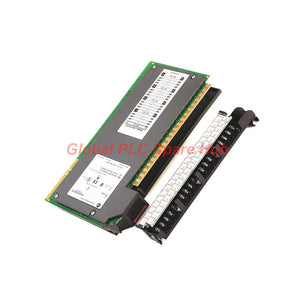

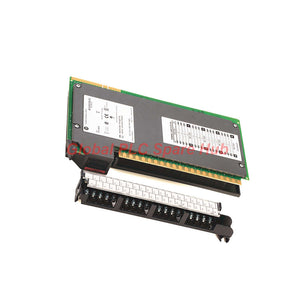

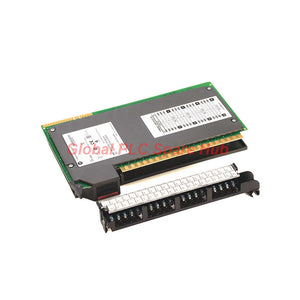

1771-ID Módulo de entrada AC/DC aislado Allen-Bradley
Manufacturer: Allen-Bradley
Product No.: 1771-ID
Condition： En stock
Product Type: Módulo de entrada
Product Origin: USA
Payment: T/T, Western Union
Weight: 450g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Resumen del producto
El Allen-Bradley 1771-ID es un módulo de entrada discreto de CA/CC de 6 canales aislado individualmente, diseñado para la arquitectura de E/S universal PLC-5 / 1771. Operando en un rango de voltaje flexible de 92 a 138 Vca (47–63 Hz) y 92 a 138 Vcc, cada punto de entrada proporciona un aislamiento optoeléctrico completo de canal a canal clasificado en 1500 Vca (rms). El 1771-ID está diseñado para aplicaciones de detección industrial multifásicas y de potencial mixto que requieren una alta inmunidad al ruido de la señal e interconexión con fuentes de alimentación independientes.
Diseñado para su instalación en cualquier ranura de chasis de E/S estándar 1771, el módulo se interconecta con dispositivos de campo a través del brazo de cableado de campo 1771-WD. El circuito de entrada interno incorpora un filtrado activo que elimina el ruido eléctrico y el rebote de contacto mecánico de pulsadores, interruptores de límite, interruptores de nivel y controles selectores. Con un consumo de corriente de fondo de solo 74 mA a 5 Vcc, ofrece un aislamiento multicanal eficiente al tiempo que minimiza la carga general de la fuente de alimentación del chasis.
Características y beneficios clave
- Aislamiento de canal individual: 6 puntos de entrada completamente aislados (clasificación de 1500 Vca rms) permiten la operación a través de fuentes de energía multifásicas independientes.
- Funcionamiento de voltaje dual CA/CC: Maneja niveles de señal de 92-138 Vca y 92-138 Vcc sin problemas y sin cambios en los puentes de configuración de hardware.
- Filtrado de contacto integrado: Las redes de filtro de entrada RC incorporadas rechazan el rebote de contacto y los transitorios de voltaje causados por una conmutación industrial ruidosa.
- Bajo consumo de corriente del backplane: Consume solo 74 mA del bus del backplane del chasis 1771, lo que reduce el consumo total de energía del sistema.
- Brazo de cableado modular 1771-WD: Permite un reemplazo rápido del módulo sin desconectar los cables de campo individuales de los tornillos de los terminales.
- Baja generación de calor: La disipación térmica oscila entre 1.3 y 15.0 BTU/h (0.4 a 4.4 W), lo que preserva los márgenes de enfriamiento del gabinete.
Especificaciones técnicas
Los parámetros mecánicos, eléctricos y ambientales detallados para el Allen-Bradley 1771-ID se organizan a continuación:
| Categoría | Parámetro | Detalles de la especificación |
|---|---|---|
| Plataforma principal | Fabricante y línea | Allen-Bradley / Rockwell Automation (boletín de productos PLC-5 / 1771) |
| Número de pieza y UPC | 1771-ID (UPC: 662468205511) | |
| Tipo de módulo | Módulo de entrada discreta aislado individualmente (6 canales) | |
| Características eléctricas | Rango de voltaje de operación | 92 a 138 Vca (47–63 Hz) / 92 a 138 Vcc |
| Corriente de entrada nominal | 8 mA a 120 Vca; 8 mA a 120 Vcc | |
| Corriente de fuga en estado "apagado" | 1.7 mA máximo (umbral de estado "apagado" CA y CC) | |
| Aislamiento de canal y backplane | Optoaislamiento de 1500 Vca rms; consumo de corriente de backplane de 74 mA a 5 Vcc | |
| Límites de tiempo y térmicos | Retardo de propagación de señal de CA | 24 ms (±10 ms) retardo de ENCENDIDO; 24 ms (±10 ms) retardo de APAGADO |
| Retardo de propagación de señal de CC | 10 ms (±4 ms) retardo de ENCENDIDO; 20 ms (±9 ms) retardo de APAGADO | |
| Disipación térmica y de potencia | Potencia máxima de 0.4 a 4.4 W; disipación térmica de 1.3 a 15.0 BTU/h | |
| Mecánica y hardware | Cableado y torque del tornillo | Brazo de cableado de campo Cat. No. 1771-WD; torque del tornillo del terminal de 7 a 9 in-lbs |
| Ranura de chavetero y peso | Bandas de chavetero entre 4 y 6 y 28 y 30; Peso: 1.00 lbs (0.45 kg) |
Equipos objetivo y escenarios de aplicación
- Detección de estados de contacto de campo multifásicos donde existen diferencias de potencial fase a fase entre los canales de entrada.
- Monitoreo de interruptores de nivel de CA/CC de alto voltaje, interruptores de límite de servicio pesado, interruptores selectores y pulsadores de planta.
- Salas de control de subestaciones y generación de energía donde las señales de campo se originan en bancos de baterías de CC de servicios públicos separados.
- Mantenimiento de rack PLC-5 heredado y proyectos de modernización en plantas de procesamiento químico, metalurgia y papel y celulosa.
Capacidades de diagnóstico y análisis de señales
El Allen-Bradley 1771-ID incorpora LED de estado de canal individuales en el bisel frontal para ayudar a los técnicos de campo durante la puesta en marcha y el rastreo de fallas. Cada LED se enciende cuando el canal de entrada correspondiente detecta un voltaje de CA o CC válido por encima del umbral de 92 V. Debido a que cada punto está aislado galvánicamente, la medición del voltaje directamente en los terminales del brazo de cableado 1771-WD confirma la integridad del bucle de campo sin riesgo de realimentación o bucles de tierra en canales de monitoreo adyacentes.
Visión y experiencia de campo de Global PLC Spare HUB
Al instalar o reemplazar el 1771-ID, siempre verifique las bandas de plástico mecánicas de chavetero del chasis (posiciones 4 a 6 y 28 a 30). Un chavetero correcto evita la inserción accidental de módulos estándar no aislados de 120 V o de CC de bajo voltaje en una ranura aislada de alto potencial, protegiendo la lógica del backplane de fallas a tierra destructivas.
Para las conexiones de campo, use cable de cobre sólido o trenzado de 14 AWG con un espesor máximo de aislamiento de 3/64 pulgadas. Al asegurar los cables de campo al brazo de cableado 1771-WD, mantenga el torque de los tornillos de los terminales estrictamente entre 7 y 9 in-lbs (0.8 a 1.0 N·m) para evitar que se deshilachen los hilos o conexiones de cableado sueltas de alta resistencia durante vibraciones prolongadas de la planta.
Cumplimiento, envío y términos de garantía
- Contenido del paquete: 1 x Módulo de entrada aislado de 6 canales Allen-Bradley 1771-ID nuevo sellado de fábrica en su caja original.
- Cobertura de la garantía: Respaldado por una garantía de reemplazo completa de 12 meses a partir de la fecha de la factura de compra.
- Mensajería exprés global: Se envía en un plazo de 24 a 48 horas a través de servicios exprés premium que incluyen FedEx, UPS y DHL en todo el mundo.
Preguntas frecuentes (FAQ)
Pregunta: ¿Cuál es la principal ventaja operativa del aislamiento de canal a canal en esta unidad de entrada?
Respuesta: El aislamiento individual permite que cada canal se interconecte con fuentes de energía completamente separadas o diferentes fases de línea sin interferencias eléctricas o peligros de bucles de tierra.
Pregunta: ¿Puedo conectar señales de 120 Vca al Canal 0 y señales de 120 Vcc al Canal 1 en el mismo módulo?
Respuesta: Sí, debido a que cada canal está aislado de forma independiente hasta 1500 Vca, se pueden conectar fuentes de entrada de CA y CC mixtas simultáneamente en diferentes puntos.
Pregunta: ¿Qué brazo de cableado de campo específico se requiere para acoplarse con este módulo 1771?
Respuesta: Este módulo utiliza el brazo de cableado de campo Allen-Bradley 1771-WD, que permite la retención del cableado del terminal durante los intercambios de tarjetas.
Pregunta: ¿Por qué los retrasos de las señales de entrada son más largos en las entradas de CA en comparación con las entradas de CC en este hardware?
Respuesta: El retraso de entrada de CA (24 ms) incorpora un tiempo de filtrado RC adicional para suavizar los cruces por cero de ondas sinusoidales de 50/60 Hz y el rebote de contacto de los interruptores de campo.
Pregunta: ¿Cuánta corriente de backplane debe asignarse para esta tarjeta al dimensionar la fuente de alimentación del chasis 1771?
Respuesta: Debe presupuestar 74 mA de corriente de backplane de 5 Vcc para cada tarjeta instalada en el diseño del chasis PLC-5.
