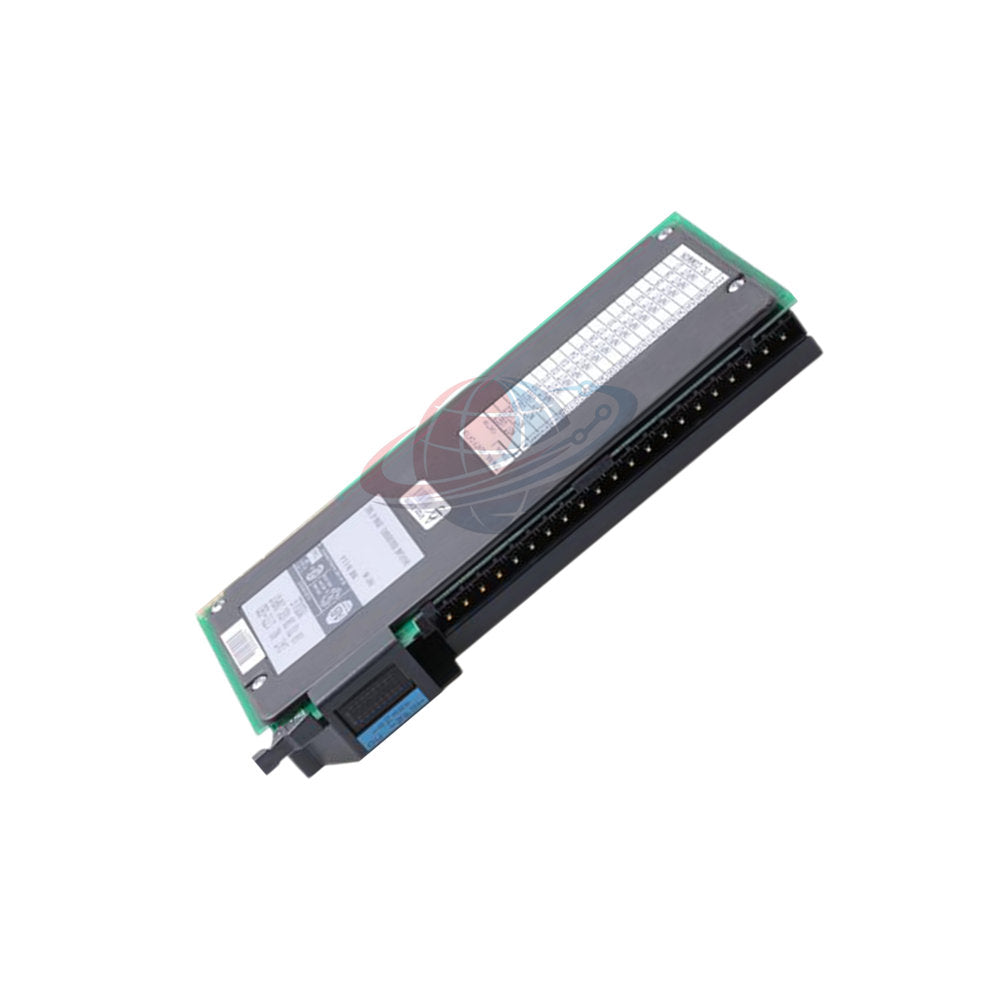

1771-IBD Módulo de entrada digital de CC PLC 5 Allen-Bradley | Entrega rápida

Perfil de ingeniería de producto

• El 1771-IBD es una interfaz de entrada de CC discreta de alta densidad diseñada para la serie PLC 5.
• Cuenta con dieciséis (16) canales de entrada de sumidero de 10-30 VCC, optimizados para la interconexión con dispositivos de campo binarios de 24 V.
• La transición lógica de alta velocidad se logra con un retardo de encendido de 1 ms, lo que garantiza una respuesta rápida para la señalización discreta crítica en el tiempo.
• El módulo se aloja en un factor de forma de una sola ranura, maximizando la densidad del rack dentro de los chasis universales 1771 compatibles.

Perspectiva de Global PLC Spare HUB

• Desde una perspectiva de mantenimiento, el 1771-IBD es un módulo notablemente resistente para la extensión de la vida útil del sistema heredado.
• El brazo de cableado de campo 1771-WH es una característica ergonómica clave, que permite a los ingenieros intercambiar módulos sin riesgo de errores de cableado o tiempo de inactividad.
• Su aislamiento optoeléctrico interno desacopla eficazmente los transitorios ruidosos del lado del campo de la sensible placa base del PLC.
• Este módulo es la opción estándar para los usuarios que migran de entradas de CC 1771 de menor densidad mientras mantienen los estándares de voltaje existentes.

Especificaciones técnicas completas

• Fabricante: Rockwell Automation / Allen-Bradley
• Número de modelo: 1771-IBD
• Tipo de producto: Módulo de entrada digital de CC con sumidero
• Número de entradas: 16 canales
• Voltaje de funcionamiento: 10 a 30 VCC (configuración de sumidero)
• Voltaje mínimo de estado ON: 10 VCC
• Voltaje máximo de estado OFF: 5 VCC
• Corriente de la placa base: 130 mA @ 5 VCC
• Disipación de potencia: 7,3 vatios (máximo)
• Disipación térmica: 24,7 BTU/hora (máximo)
• Compatibilidad del chasis: Todos los racks 1771 (Excluye A1, A2, A4)

Capacidades e indicadores de diagnóstico

• Diagnóstico visual: 18 indicadores LED integrados (1 de estado del módulo verde, 16 de estado del canal rojo).
• Retroalimentación del panel frontal: Confirmación en tiempo real de la presencia de señal en los puntos de terminación de campo.
• Filtrado de errores: El filtrado digital integrado reduce el rebote eléctrico y los disparos falsos inducidos por el ruido.
• Keying de hardware: Las bandas de keying específicas de la ranura (Pines 10-12 y 16-18) evitan la inserción accidental de módulos incorrectos.

Compatibilidad de dispositivos y escenarios de aplicación

• Dispositivos compatibles: Interruptores de contacto seco, sensores de proximidad, pulsadores e interruptores de límite electromecánicos.
• Control de máquina: Monitoreo de contactos auxiliares en arrancadores de motor y relés de seguridad dentro de circuitos de control de 24V.
• Lógica de panel: Interfaz de interruptores selectores y entradas de consola del operador al procesador PLC 5.
• Clasificación automatizada: Procesamiento de señales de alta frecuencia de fotorreceptores en sistemas de indexación de transportadores.

Logística y condiciones de garantía

• Métodos de envío: Entrega urgente global a través de FedEx, UPS y DHL.
• Tiempo de envío: Envío fiable en 24-48 horas tras la verificación del pedido.
• Política de garantía: Protegido por una garantía de reemplazo completa de 12 meses.
• Requisitos de instalación: Requiere un brazo de cableado de campo Cat. No. 1771-WH o 1771-WN para la terminación.

Preguntas frecuentes y guía de compra profesional

• ¿Cuál es la diferencia entre las entradas Sink y Source para el 1771-IBD?
• El 1771-IBD es un módulo "Sink", lo que significa que proporciona una ruta a tierra y requiere dispositivos de campo "Source" (PNP) para conmutar el voltaje positivo.


• ¿Por qué este módulo es incompatible con los chasis 1771-A1, -A2 y -A4?
• Esos chasis heredados tienen restricciones físicas y de energía que no admiten la mayor densidad y los requisitos de consumo de corriente del 1771-IBD.


• ¿Puedo ajustar el tiempo de retardo de entrada para una conmutación más rápida?
• El retardo de apagado a encendido se fija en 1 ms; sin embargo, el retardo de encendido a apagado puede ser de 1 ms o 6 ms, dependiendo de la serie y configuración específicas del módulo.


• Guía de selección: ¿Cuándo debo elegir el 1771-IBD en lugar del 1771-IB?
• Seleccione el 1771-IBD cuando necesite 16 canales en una sola ranura. El 1771-IB estándar generalmente proporciona solo 8 canales, lo que hace que el IBD sea más rentable para un alto número de E/S.


• Consejo de experiencia: ¿Qué debo verificar si un LED rojo está encendido pero el PLC no ve la señal?
• El LED rojo indica que hay voltaje presente en el terminal de campo. Verifique sus instrucciones de transferencia de bloque (BTR/BTW) en la lógica del PLC; si los LED están activos pero la tabla de datos no se está actualizando, el problema probablemente sea de comunicación/direccionamiento, no de hardware.
