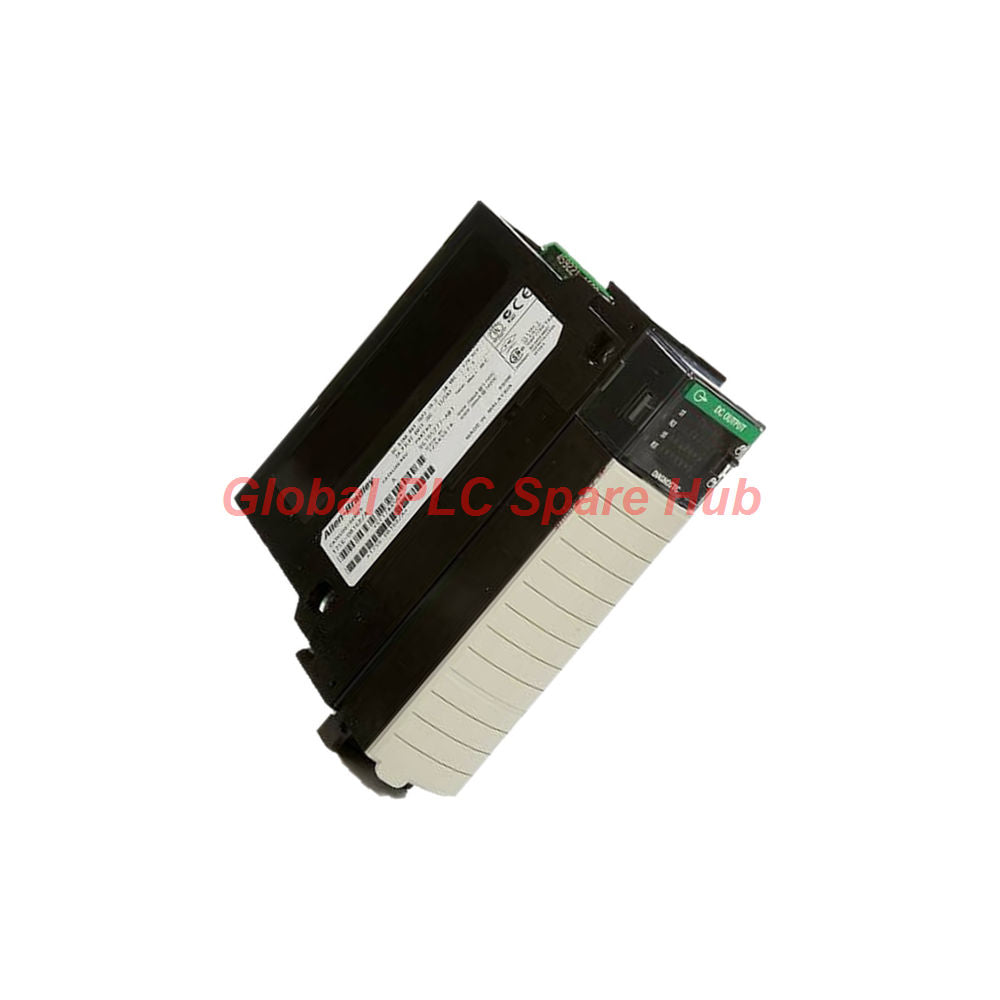

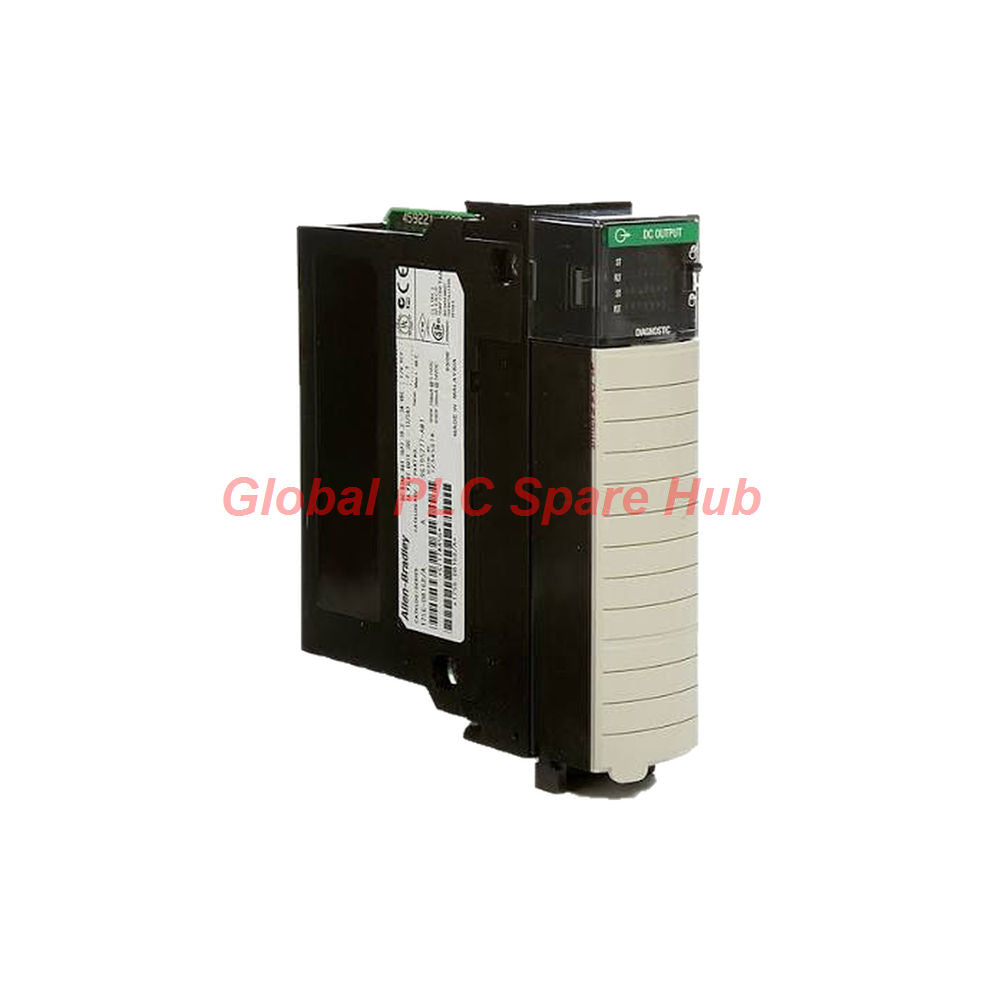

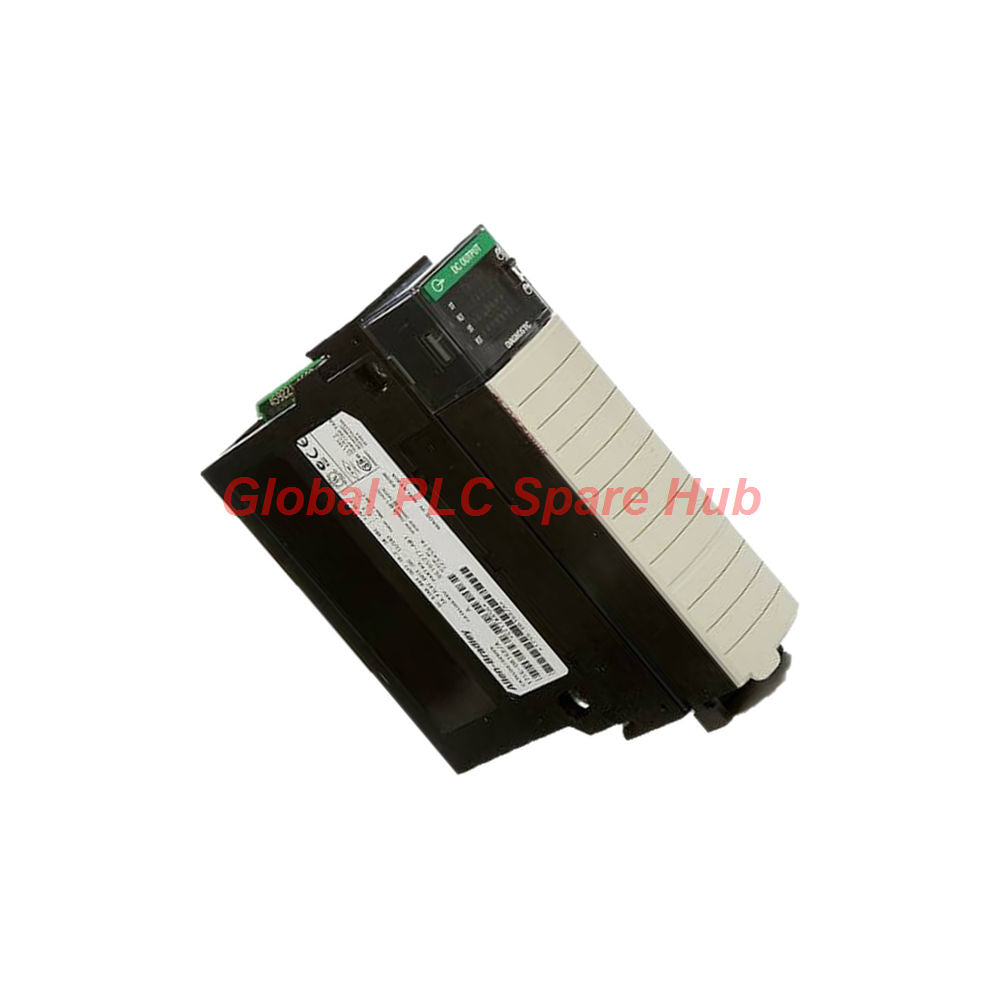

Módulo de salida aislado de 16 puntos 1756-OB16I Allen-Bradley ControlLogix

Arquitectura del módulo y perfil de hardware

Diseñado por Rockwell Automation, el 1756-OB16I es un módulo de salida digital de alta densidad diseñado para la plataforma ControlLogix. Admite 16 canales individualmente aislados de tipo "sink/source" que operan en un rango de 10-30 V CC. Requiere una sola ranura de chasis y se interconecta a través de bloques de terminales extraíbles de 36 pines compatibles, como el 1756-TBCH o el 1756-TBS6H.

Especificaciones técnicas y parámetros eléctricos

Detección de fallos y diagnóstico de canales

La unidad cuenta con 16 indicadores de estado en el panel frontal que se corresponden directamente con los canales de salida activos. Los programadores pueden configurar estados seguros individuales (como Mantener Último Estado, Encendido o Apagado) que se activan durante la transición de la CPU a los modos de programa o de fallo. Si bien la protección de circuito integrada es mínima, los fusibles externos de acción rápida (como el SOC MQ2-4A) protegen contra eventos de alta corriente de arranque.

Conocimientos de Global PLC Spare HUB e implementación en campo

Los especialistas de campo de Global PLC Spare HUB enfatizan que, al accionar actuadores inductivos como solenoides pesados o bocinas, es vital instalar diodos de rueda libre externos o bloques de supresión de sobretensiones para evitar la degradación de los contactos. Asegurar cálculos de reducción lineal adecuados previene la sobrecarga térmica cuando las temperaturas ambiente del gabinete se acercan al umbral de 60 °C.

Equipo objetivo y aplicaciones industriales

El 1756-OB16I destaca en nodos de automatización complejos que requieren voltajes potenciales mixtos en circuitos independientes. Las aplicaciones típicas incluyen líneas de empaque de alta velocidad, sistemas automatizados de manejo de materiales, infraestructura de bombeo municipal y paneles de interbloqueo de seguridad de fabricación pesada.

Cumplimiento, envío y garantía

Enviamos todos los pedidos en un plazo de 24 a 48 horas a nivel mundial. Nuestros socios logísticos fiables incluyen FedEx, UPS y DHL. Cada módulo 1756-OB16I está totalmente respaldado por nuestra garantía de reemplazo estándar de 12 meses.

Guía de selección y lista de verificación de ingeniería

Verifique que su chasis 1756 local o remoto tenga una ranura única disponible y una capacidad de alimentación de placa base de 5 V adecuada. Confirme que su arquitectura de cableado se alinee con bucles de voltaje aislados independientes o una configuración de bus común, y seleccione bloques de terminales de 36 pines coincidentes antes del arranque del sistema.

Preguntas frecuentes

P: ¿Cuál es el propósito del aislamiento canal a canal en el 1756-OB16I?

R: Permite que cada una de las 16 salidas se conecte a fuentes de voltaje de CC externas completamente separadas sin interferencia eléctrica cruzada.

P: ¿Cómo manejo cargas inductivas de forma segura con este módulo?

R: Siempre instale un dispositivo de supresión de sobretensiones externo o un diodo de retorno a través de las cargas inductivas para absorber los picos de alto voltaje inverso durante el apagado.

P: ¿Se pueden personalizar los estados de salida durante una condición de falla del controlador?

R: Sí, puede configurar puntos individuales para que mantengan su último estado, se enciendan explícitamente o se apaguen cuando el procesador entra en un modo de falla o de programa.

P: ¿Qué bloques de terminales extraíbles son compatibles con esta unidad?

R: El módulo acepta RTB estándar de 36 pines, específicamente los modelos 1756-TBCH y 1756-TBS6H.

P: ¿Cómo afecta la temperatura ambiente a la capacidad de corriente del módulo?

R: La corriente de salida se reduce linealmente de 2 amperios por punto a 30 grados Celsius a 1 amperio por punto a 60 grados Celsius.
