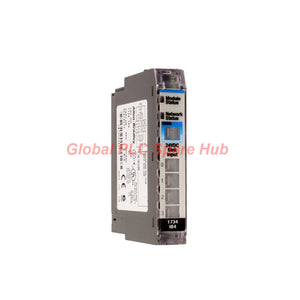

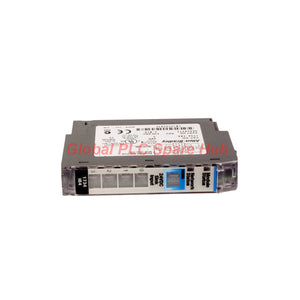

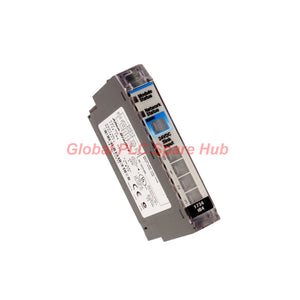

1734-IB4 Módulo digital de E/S POINT de Rockwell, 4 canales de CC

Descripción general de la ingeniería

El dispositivo de entrada digital 1734-IB4 ofrece una adquisición de señales densa y compacta para arquitecturas distribuidas. Como parte de la plataforma POINT I/O de Allen-Bradley, este módulo 1734-IB4 procesa eficientemente cuatro entradas de CC de sumidero en espacios de armario limitados.

Rendimiento y especificaciones técnicas

Compatibilidad del sistema e integración de hardware

• Adaptadores: Se conecta con cualquier adaptador de comunicación de red estándar 1734 POINT I/O.
• Configuraciones de cableado: Admite conexiones de señal de sensores estándar de 2 y 3 hilos.
• Estándar de montaje: Requiere rieles DIN de acero galvanizado con cromato amarillo para una puesta a tierra óptima.

Capacidades de diagnóstico y retroalimentación del panel frontal

• LED de estado del módulo: Indica el funcionamiento normal, el estado de la autocomprobación y las fallas de hardware recuperables o no recuperables.
• LED de estado de la red: Informa sobre los estados de conexión en línea, las fallas de comunicación y las fallas críticas del enlace.
• LEDs de estado de canal: Cuatro indicadores amarillos dedicados muestran la actividad de cada canal de entrada.

Perspectiva global de HUB de repuesto PLC y experiencia de campo

Nuestro equipo de ingeniería de automatización despliega con frecuencia el 1734-IB4 en cajas de conexiones de montaje en máquina de alta densidad. Durante una reciente modernización de una línea de ensamblaje automotriz, los técnicos encontraron errores de comunicación intermitentes que se remontaron a rieles DIN de aluminio no aprobados. La actualización del bastidor de montaje a acero cromato de zinc resolvió instantáneamente las fluctuaciones de puesta a tierra y estabilizó el lazo POINTBus de 75 mA.

Consejo de experto: Asegure siempre los tornillos de anclaje del riel DIN a intervalos que no superen los 200 mm (7,8 pulgadas) para evitar la flexión mecánica y mantener la continuidad de baja impedancia del plano posterior entre las bases de terminales adyacentes.

Escenarios de aplicación típicos y equipos objetivo

• Transportadores modulares de materiales que requieren la concentración local de datos de sensores.
• Maquinaria de empaque compacta con estrictas limitaciones de espacio en el gabinete de control.
• Islas de válvulas remotas y matrices de retroalimentación de accionamiento neumático.

Guía de selección y compra

• Verifique que sus sensores de campo utilicen lógica de salida de sumidero estándar (compatibilidad de fuente a sumidero PNP/NPN) que coincida con el umbral de 10–28,8 V de CC.
• Asegúrese de que su adaptador de comunicación aguas arriba pueda suministrar la corriente de plano posterior necesaria de 75 mA.
• Seleccione bloques de terminales modulares extraíbles (RTB) que coincidan con su esquema de cableado de 2 o 3 hilos.

Logística, cumplimiento y términos de garantía

• Cobertura de la garantía: Respaldada por una garantía de calidad completa de 12 meses.
• Procesamiento de pedidos: Despacho rápido ejecutado en un plazo de 24 a 48 horas.
• Transportistas globales: Envío internacional expedito gestionado a través de FedEx, UPS y DHL.
• Contenido del paquete: 1 módulo Allen-Bradley 1734-IB4, empaque protector contra ESD, folleto de configuración rápida.

Preguntas frecuentes (FAQ)

P: ¿Puedo montar el módulo 1734-IB4 en rieles estructurales estándar de aluminio?

R: No, los rieles de aluminio o plástico pueden oxidarse con el tiempo, lo que provoca una mala puesta a tierra. Utilice siempre rieles DIN de acero galvanizado con cromato amarillo.

P: ¿Qué causa que el LED de estado del módulo parpadee en rojo durante el tiempo de funcionamiento?

R: Una luz roja intermitente generalmente indica una falla de configuración recuperable o una interrupción de comunicación a lo largo del POINTBus del plano posterior.

P: ¿Cómo ajusto el tiempo de respuesta de entrada para entornos de fábrica con mucho ruido?

R: Puede configurar el filtro de software seleccionable por el usuario de 0 a 63 ms dentro de su software de programación para suprimir el ruido eléctrico transitorio.

P: ¿Es obligatorio usar una marca y modelo específico de adaptador de comunicación?

R: Debe emparejar el módulo con un adaptador de comunicación compatible que pertenezca exactamente a la misma familia de productos 1734 POINT I/O.

P: ¿Qué comprobación de mantenimiento debo realizar si un canal de entrada no registra?

R: Inspeccione el ajuste de los cables del bloque de terminales extraíble (RTB), verifique el rango de la fuente de alimentación de campo de 24 V de CC y compruebe el estado del LED amarillo del canal.
