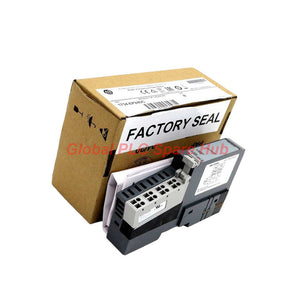

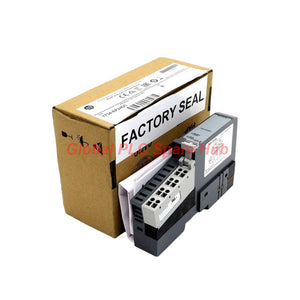

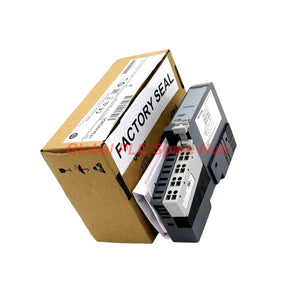

1734-EP24DC Módulo de extensión de alimentación POINTBus Rockwell Automation
Manufacturer: Allen-Bradley
Product No.: 1734-EP24DC
Condition： En stock
Product Type: Módulo de extensión de alimentación
Product Origin: USA
Payment: T/T, Western Union
Weight: 540g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Análisis de Global PLC Spare HUB
El 1734-EP24DC es una necesidad estratégica para expandir los ensamblajes POINT I/O más allá de las limitaciones de potencia de un adaptador estándar. En configuraciones de E/S distribuidas de alta densidad, la corriente del backplane a menudo se agota antes de alcanzar el límite de ranuras físicas. El 1734-EP24DC resuelve esto refrescando la potencia de POINTBus y creando una nueva partición funcional de voltaje de campo. Esta "ruptura" en el bus de potencia de campo permite a los ingenieros mezclar módulos con diferentes requisitos de voltaje o aislar señales analógicas sensibles de cargas digitales ruidosas.
Descripción del producto
El Allen-Bradley 1734-EP24DC es una fuente de alimentación de expansión dedicada diseñada para el sistema POINT I/O. Proporciona corriente adicional al backplane POINTBus (hasta 1.3 A) y extiende el sistema para soportar entre 4 y 17 módulos adicionales. Este módulo actúa como un puente crítico, pasando energía a los módulos del lado derecho mientras proporciona protección contra polaridad inversa. Para cálculos de carga técnica, descargue el manual de usuario del 1734-EP24DC.
Especificaciones técnicas
- Fabricante: Rockwell Automation / Allen-Bradley
- Número de catálogo: 1734-EP24DC
- Serie: POINT I/O
- Tipo de módulo: Fuente de alimentación de expansión
- Voltaje de entrada: 24V CC Nominal (rango de 10-28.8V CC)
- Alimentación de campo: 24V CC a 10A Máximo
- Salida POINTBus (horizontal): 1A a 10-19.2V; 1.3A a 19.2-28.8V
- Salida POINTBus (vertical): 1A a 10-28.8V
- Consumo de energía: 9.8 vatios a 28.8V CC
- Corriente de irrupción: 6 amperios durante 10 ms
- Voltaje de aislamiento: 50V Continuo
Instalación y compatibilidad del sistema
- Soporte de adaptador: Compatible con todos los adaptadores 1734 POINT I/O.
- Capacidad del módulo: Extiende el bus para admitir hasta 17 módulos de E/S adicionales.
- Montaje: Admite orientaciones de riel DIN horizontal y vertical.
- Protección: Protección integrada contra sobretensión por polaridad inversa.
Capacidades de diagnóstico
- LED de alimentación del sistema: Indicador verde para el estado de alimentación lógica de 5V POINTBus.
- LED de alimentación de campo: Indicador verde que confirma el voltaje de campo de 24V CC.
- Identificación visual: Carcasa gris oscuro para una fácil identificación de los puntos de inyección de energía.
- Tolerancia a fallas: Admite una duración de corte de energía de 10 ms sin reinicio lógico.
Condiciones de envío y garantía
- Tiempo de envío: Procesamiento rápido en 24-48 horas.
- Socios logísticos: Entrega global a través de FedEx, UPS o DHL.
- Período de garantía: Garantía de calidad integral de 12 meses.
- Condición: Unidades nuevas y selladas de fábrica disponibles.
Guía de compra y selección
- Calcule el consumo total de corriente de POINTBus; si excede la capacidad del adaptador, agregue un 1734-EP24DC.
- Utilice este módulo para crear "zonas de voltaje" aisladas dentro de un solo rack de E/S.
- Asegúrese de observar la clasificación de distancia de la fuente de alimentación para módulos de alta corriente.
- Verifique la estabilidad del voltaje de entrada para mantenerse dentro de la ventana de operación de 10-28.8V CC.
Preguntas frecuentes (FAQ)
¿El 1734-EP24DC se comunica con el PLC?
No, este es un módulo de alimentación pasivo. No ocupa una dirección de E/S ni requiere configuración en el software.
¿Cuál es la diferencia entre este y un 1734-FPD?
El 1734-EP24DC repone la alimentación lógica de 5V, mientras que el 1734-FPD solo interrumpe la alimentación de campo de 24V.
¿Puedo usar varias fuentes de alimentación de expansión en un solo rack?
Sí, puede instalar varias unidades para admitir grandes recuentos de E/S hasta el límite del nodo.
¿Protegerá el módulo mi PLC de una conexión de alimentación invertida?
Sí, la protección integrada contra polaridad inversa evita daños si se invierten los cables de CC.
¿Por qué el LED de alimentación lógica está apagado aunque haya alimentación de campo?
Esto generalmente indica una sobrecarga en el POINTBus. Verifique que el consumo de corriente a la derecha no exceda los 1.3A.
