100630-82-89-50-01 Sonda de proximidad Bently Nevada 3300 XL de 8 mm

Bently Nevada 100630-82-89-50-01 — Sonda de proximidad sumergible 3300 XL de 8 mm

La Bently Nevada 100630-82-89-50-01 es una sonda de proximidad sumergible 3300 XL de 8 mm diseñada para aplicaciones de monitoreo de maquinaria donde el cuerpo de la sonda puede estar sumergido o expuesto a fluidos. Su carcasa sellada y el tubo protector de Tefzel ayudan a proteger el conjunto en entornos operativos húmedos, mientras que el conector coaxial miniatura ClickLoc proporciona la interfaz de conexión especificada.

Esta configuración cuenta con una carcasa roscada 3/8-24 UNF, una longitud sin rosca de 8,2 pulgadas, una longitud total de carcasa de 8,9 pulgadas y un cable de 5,0 m. La selección requiere algo más que verificar la longitud de la sonda: los ingenieros deben verificar el cable de extensión de acoplamiento y el sensor Proximitor, la geometría de instalación, las condiciones de presión, la química del fluido, los límites de temperatura y los requisitos de instalación en áreas peligrosas.

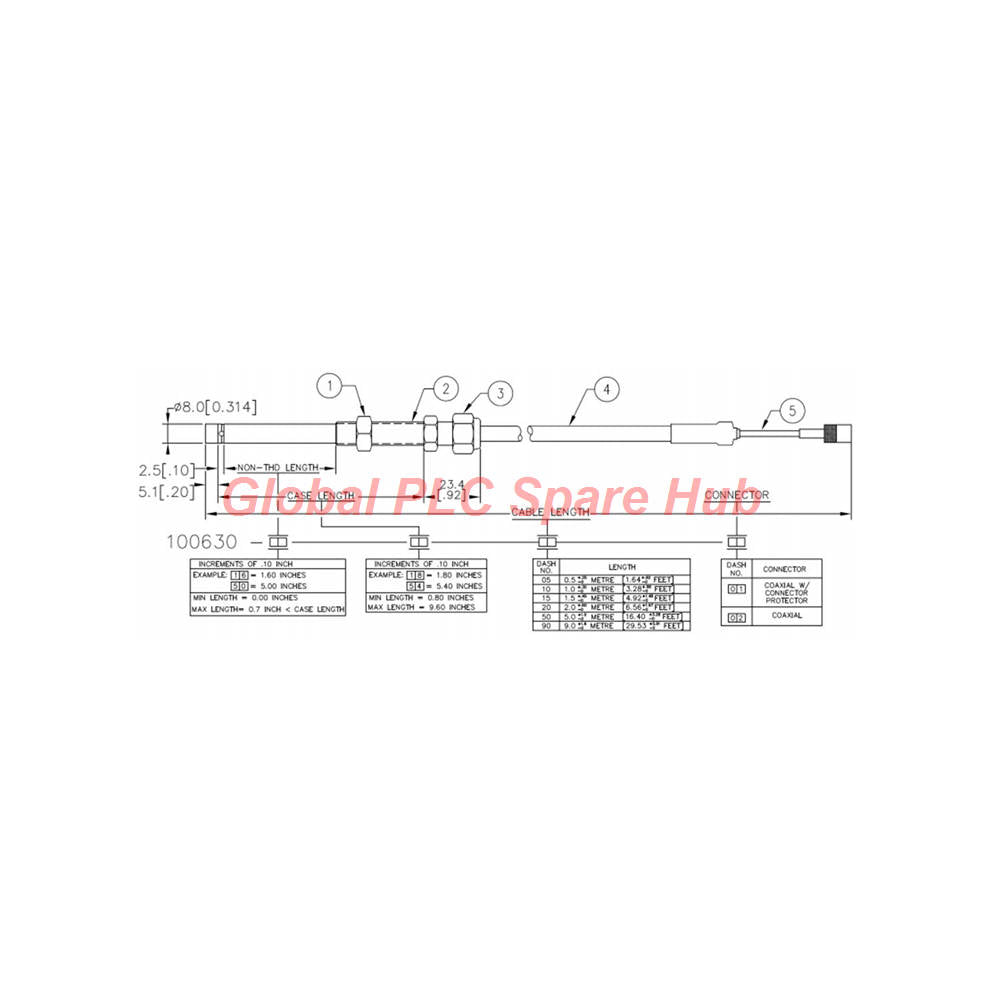

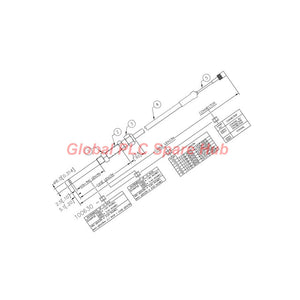

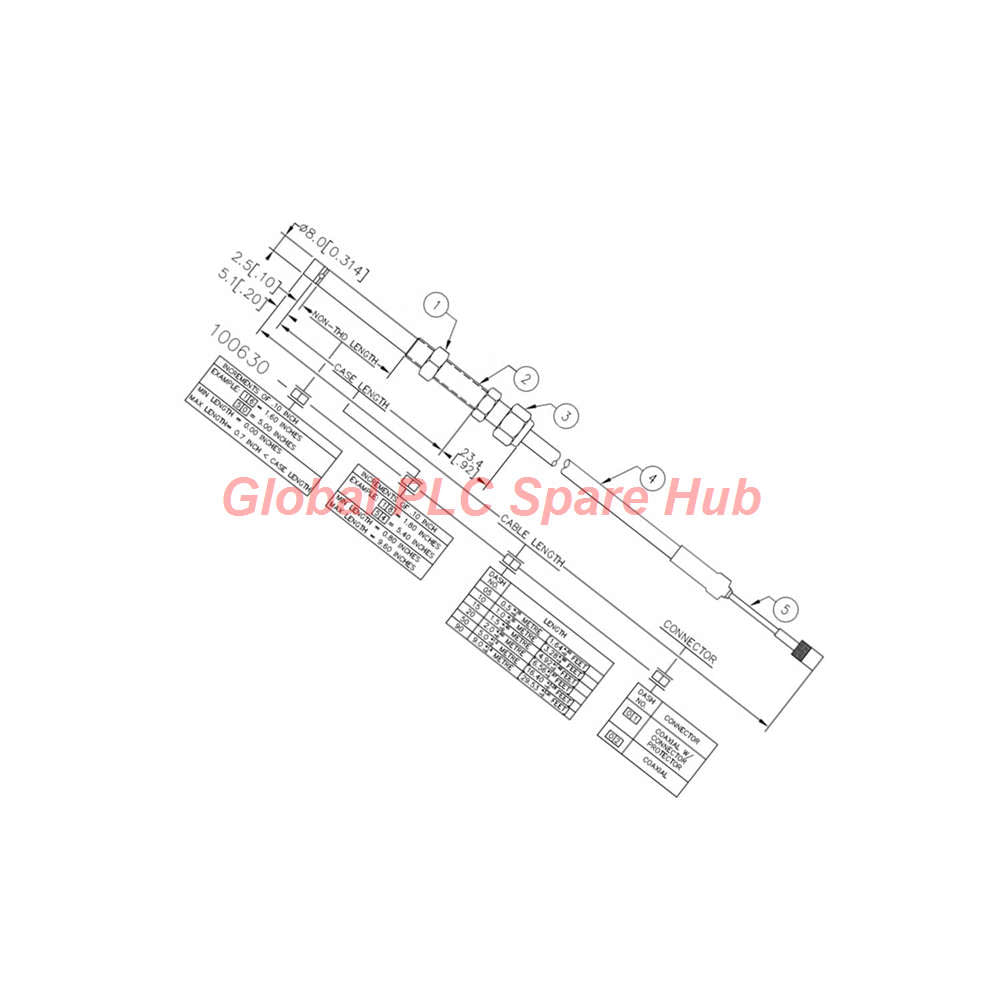

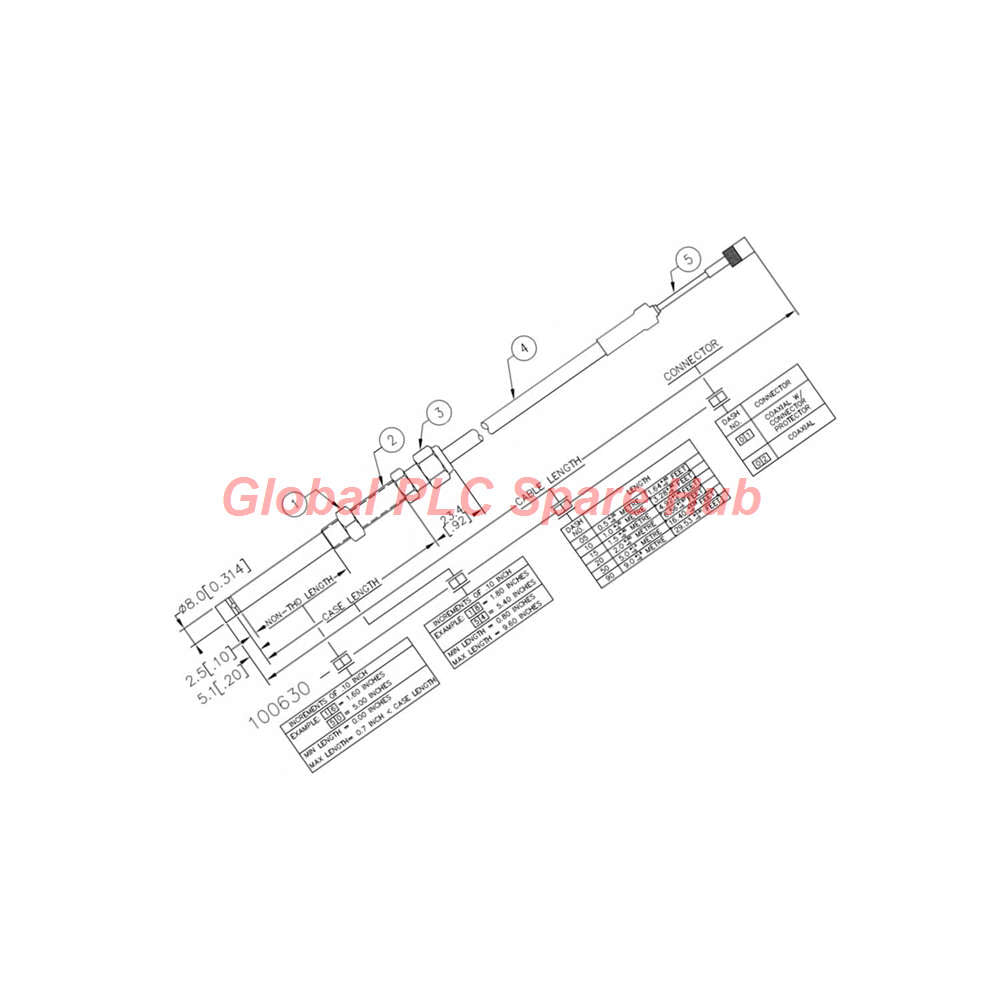

01 | Desglose de la configuración — Lea el sufijo antes de realizar el pedido

Número de pieza completo: 100630-82-89-50-01

100630 — 82 — 89 — 50 — 01

• 100630 | Familia y construcción de la sonda
  • Sonda de proximidad sumergible Bently Nevada 3300 XL de 8 mm.
  • Rosca 3/8-24 UNF con carcasa sellada y tubo de Tefzel.
• 82 | Longitud sin rosca
  • 8,2 pulgadas.
  • Las opciones de longitud se especifican en incrementos de 0,1 pulgadas.
  • Rango de configuración de la familia: de 0,8 a 9,6 pulgadas.
• 89 | Longitud total de la carcasa
  • 8,9 pulgadas.
  • Se especifica como la opción de longitud total de carcasa para esta configuración.
• 50 | Longitud total del cable
  • 5,0 m (16,4 pies).
• 01 | Tipo de conector y cable
  • Conector coaxial miniatura ClickLoc con protector de conector.
  • Configuración de cable estándar.

Control de pedidos: Haga coincidir el sufijo completo, no solo el número de familia 100630. Las opciones de longitud y conector afectan la instalación mecánica y la cadena de medición eléctrica.

02 | Registro de especificaciones técnicas

03 | Instalación sumergible — Límites importantes de fluidos

La familia de sondas sumergibles 100630 está diseñada para aplicaciones donde el cuerpo de la sonda está sumergido o expuesto a fluidos. Sin embargo, el extremo del conector no está sellado contra líquidos y no debe sumergirse. El tubo protector fijado a la carcasa de la sonda protege el cable de la sonda; no hace que el conjunto completo de sonda y conector sea apto para la inmersión.

• Cuerpo de la sonda: Adecuado para las condiciones de exposición a fluidos previstas dentro de los límites ambientales especificados.
• Protección del cable: El tubo de Tefzel protege el cable a lo largo de la sección especificada del conjunto.
• Extremo del conector: Mantenga el conector fuera de los líquidos. Proporcione una disposición de montaje y enrutamiento adecuada para evitar la entrada de fluidos.
• Agua salada: La carcasa de la sonda de acero inoxidable 304 no es adecuada para aplicaciones en agua salada.
• Sellado de presión: La clasificación indicada es de 34 bar (500 psi) con nitrógeno. No asuma que esto certifica automáticamente cada conjunto instalado para un perfil de fluido, temperatura o presión diferente.

Para servicios de mayor presión, la documentación suministrada indica que pueden estar disponibles modificaciones. Confirme la prueba de sello de presión requerida y la configuración aprobada con el proveedor antes de su uso.

04 | Cadena de medición y compatibilidad del sistema

Una sonda de proximidad es parte de un sistema de medición, no un monitor de vibración independiente. Para un canal típico de medición de desplazamiento 3300 XL, los ingenieros deben verificar la cadena completa:

Sonda → Cable de extensión compatible → Sensor Proximitor compatible → Sistema de monitoreo

Antes de reemplazar una sonda, confirme la configuración del sistema de 8 mm requerida, el cable de extensión y el modelo de Proximitor compatibles, la longitud total del cable eléctrico y la configuración del canal de monitoreo. No asuma que todos los componentes 3300 XL son intercambiables simplemente porque comparten el mismo nombre de serie.

Verifique también el objetivo físico de la sonda, el soporte de montaje, el acoplamiento de la rosca, el espacio entre la sonda y el objetivo (gap), y el rango de medición requerido. Una geometría mecánica incorrecta o una cadena eléctrica no coincidente pueden producir lecturas engañosas incluso cuando la sonda en sí funciona correctamente.

05 | Equipos adecuados y escenarios de aplicación

• Maquinaria rotativa en entornos húmedos: Medición de desplazamiento donde el cuerpo de la sonda puede encontrar agua u otros fluidos compatibles.
• Bombas y equipos de manejo de fluidos: Monitoreo de puntos de medición de posición de eje o desplazamiento compatibles donde la geometría de instalación permita la disposición de la sonda especificada.
• Sistemas de protección de maquinaria industrial: Uso como elemento de sonda en un canal de medición de proximidad Bently Nevada configurado correctamente.
• Maquinaria en lugares cerrados o expuestos a fluidos: Aplicaciones que requieren protección del cable a lo largo de la carcasa de la sonda, manteniendo el extremo del conector fuera del líquido.
• Proyectos de reemplazo de mantenimiento: Reemplazo de una configuración 100630 coincidente cuando se han verificado el sufijo, la longitud del cable, los componentes de acoplamiento, las condiciones de presión y las dimensiones de montaje.

La idoneidad de la aplicación depende del material objetivo, el espacio (gap) de la sonda, la calibración del sistema, la química del fluido, la presión, la temperatura y el método de instalación. Las especificaciones indicadas no establecen la idoneidad para agua salada o para sumergir el conector.

06 | Diagnóstico en campo: Fallas separadas en sonda, cable y sistema

Enfoque de diagnóstico: Comience con la instalación y el límite de fluidos, luego inspeccione el cable y el conector de la sonda, verifique el cable de extensión y el Proximitor coincidentes y, finalmente, revise la configuración del canal del monitor. Una mala lectura no prueba por sí sola que la sonda haya fallado.

07 | Consideraciones de temperatura y áreas peligrosas

El rango de temperatura de operación y almacenamiento especificado para la sonda es de -51 °C a +177 °C. Confirme que la temperatura real de instalación se mantenga dentro de este rango y dentro de los límites de los otros componentes de la cadena de medición.

La información suministrada sobre áreas peligrosas incluye las siguientes marcas de aprobación y condiciones de instalación:

• Seguridad intrínseca: Clase I, Zona 0; AEx/Ex ia IIC T5...T1 Ga.
• Clasificación de división: Clase I, Grupos A, B, C y D; Clase II, Grupos E, F y G; Clase III.
• Condición de instalación: Barreras Zener de seguridad intrínseca según el plano 141092 o aisladores galvánicos adecuados, según sea aplicable a la configuración del sistema aprobado.
• Marcas de protección no incendiaria / mayor seguridad: nA, ec Clase I, Zona 2; AEx/Ex nA IIC T5...T1 Gc; Clase I, División 2, Grupos A, B, C y D; y Clase I, Zona 2 AEx/Ex ec IIC T5...T1 Gc.

Confirme la certificación exacta aplicable al artículo suministrado, el programa de temperatura, los requisitos de barrera o aislador y el plano de instalación antes de usar la sonda en una ubicación peligrosa. No trate la marca de la sonda por sí sola como aprobación de todo el bucle de medición.

08 | Perspectiva de Global PLC Spare HUB

Para el 100630-82-89-50-01, el detalle de selección crítico es la combinación de exposición a fluidos, ubicación del conector y la configuración exacta del sufijo. El diseño sumergible se aplica al cuerpo de la sonda y a la sección de cable protegida; no permite la inmersión del extremo del conector. Esta distinción debe incluirse en la revisión de la instalación, especialmente donde el agua pueda subir, salpicar o acumularse alrededor de la terminación del cable.

Antes de solicitar un reemplazo, compare el número de pieza completo y mida la longitud sin rosca, la longitud total de la carcasa y el requisito de enrutamiento del cable de la sonda instalada. Confirme que la configuración de cable de 5 m coincide con la cadena de medición 3300 XL prevista. En servicio de presión, verifique el medio real y la prueba de sello requerida en lugar de depender únicamente de la clasificación nominal de nitrógeno.

Para la resolución de problemas, documente la lectura normal del canal del monitor, el espacio (gap) de la sonda, el mantenimiento reciente y cualquier exposición a fluidos antes de reemplazar las piezas. Estos registros ayudan a distinguir un problema de montaje o de cable de una sonda fallida o un sistema Proximitor que no coincide.

09 | Preguntas frecuentes

P1: ¿Se puede sumergir todo el conjunto 100630-82-89-50-01?

No. El cuerpo de la sonda está diseñado para aplicaciones específicas de exposición a fluidos, pero el extremo del conector no está sellado contra líquidos y no debe sumergirse. La instalación debe mantener el conector seco y proteger la terminación del cable contra la entrada de fluidos.

P2: ¿Es esta sonda adecuada para servicio en agua de mar o agua salada?

No. La especificación suministrada indica que la carcasa de la sonda utiliza acero inoxidable 304 y no es adecuada para aplicaciones en agua salada. Confirme la compatibilidad de materiales con el fluido de proceso real antes de seleccionar una sonda para otros entornos corrosivos.

P3: ¿Qué debo verificar si la sonda original usa una longitud de cable diferente?

Verifique la configuración completa de la cadena de medición, incluido el cable de extensión y el sensor Proximitor. Las longitudes de los cables son parte del diseño del sistema eléctrico; no sustituya una longitud diferente basándose solo en el alcance físico. Confirme la longitud del sistema requerida y la compatibilidad en la documentación de Bently Nevada aplicable.

P4: ¿La clasificación de presión de 34 bar garantiza su uso en cualquier líquido a esa presión?

No. La clasificación suministrada especifica el sellado a 34 bar (500 psi) con nitrógeno. También deben considerarse la compatibilidad del fluido, la temperatura, los detalles de instalación y la prueba de sello requerida. Comuníquese con el proveedor o fabricante si la aplicación requiere un medio diferente o una prueba de presión más alta.

P5: ¿Qué detalles debo proporcionar al solicitar una cotización de reemplazo?

Proporcione el número de pieza completo, la cantidad requerida, las dimensiones de montaje de la sonda, la longitud del cable, los detalles del cable de extensión y del Proximitor de acoplamiento, la exposición a fluidos, la temperatura de operación, las condiciones de presión y los requisitos de áreas peligrosas. Estos detalles ayudan a confirmar tanto la configuración mecánica como la compatibilidad del sistema de medición.

10 | Pedidos, garantía y envío

• Número de pieza: 100630-82-89-50-01
• Producto: Sonda de proximidad sumergible Bently Nevada 3300 XL de 8 mm
• Garantía: 12 meses, sujeta a los términos de garantía por escrito del vendedor.
• Opciones de envío: FedEx, UPS y DHL.
• Objetivo de despacho: 24–48 horas después de la confirmación del pedido y el pago, sujeto a la disponibilidad de stock y al procesamiento del pedido.

Solicite una cotización: Envíe el número de modelo completo 100630-82-89-50-01, la cantidad requerida, el destino y las condiciones de la aplicación para ayudar a verificar la configuración antes de realizar el pedido.
