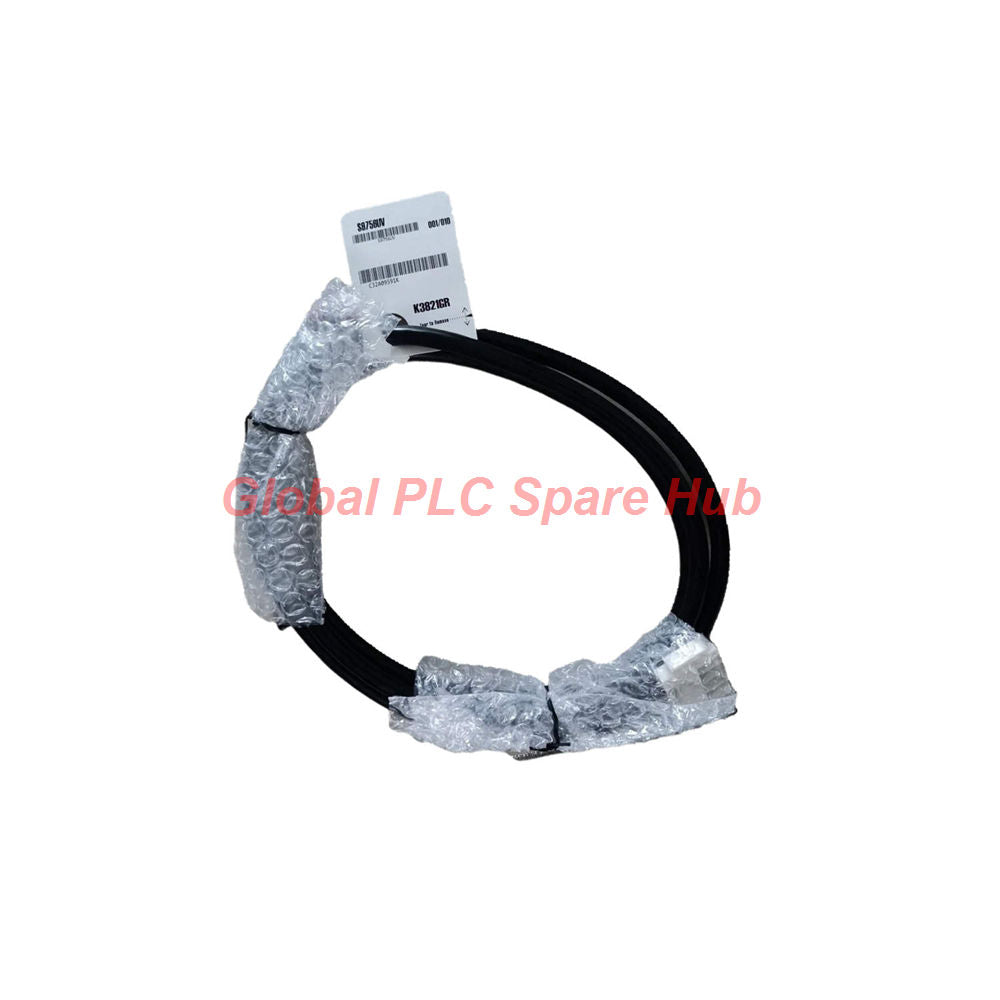

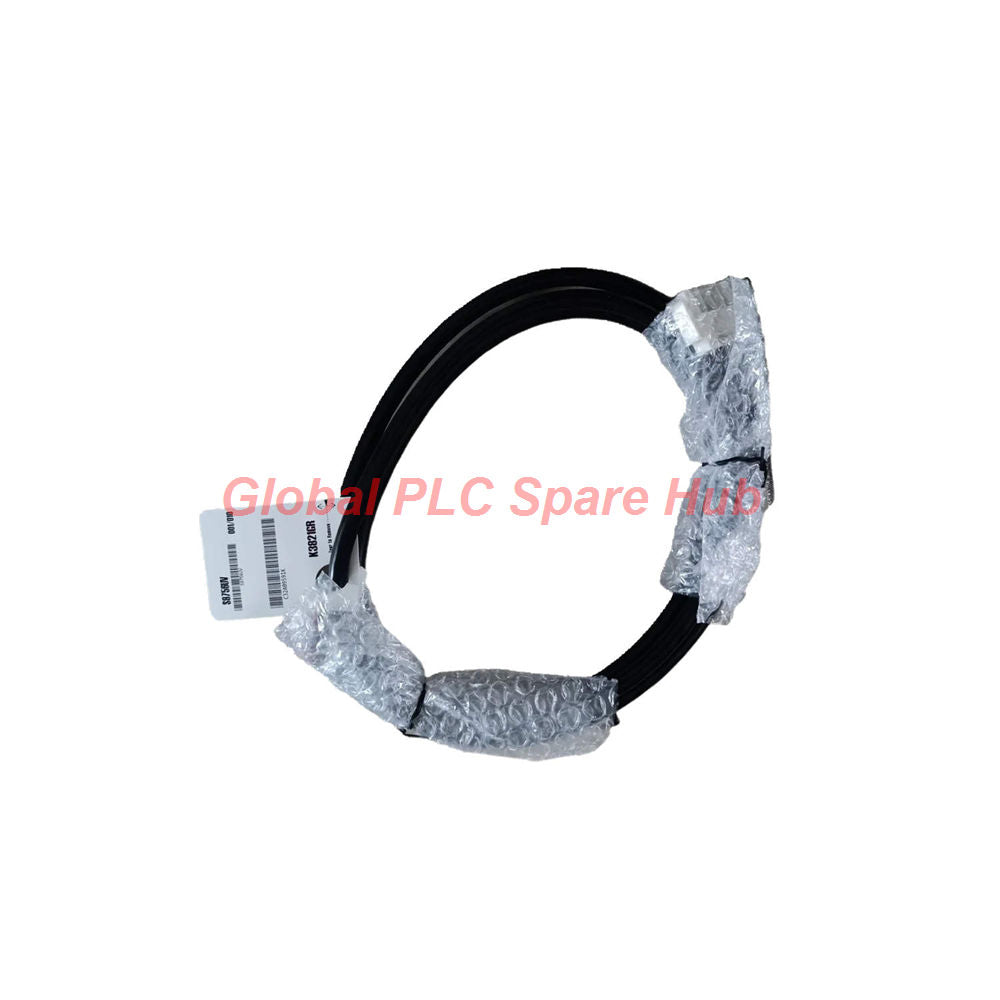

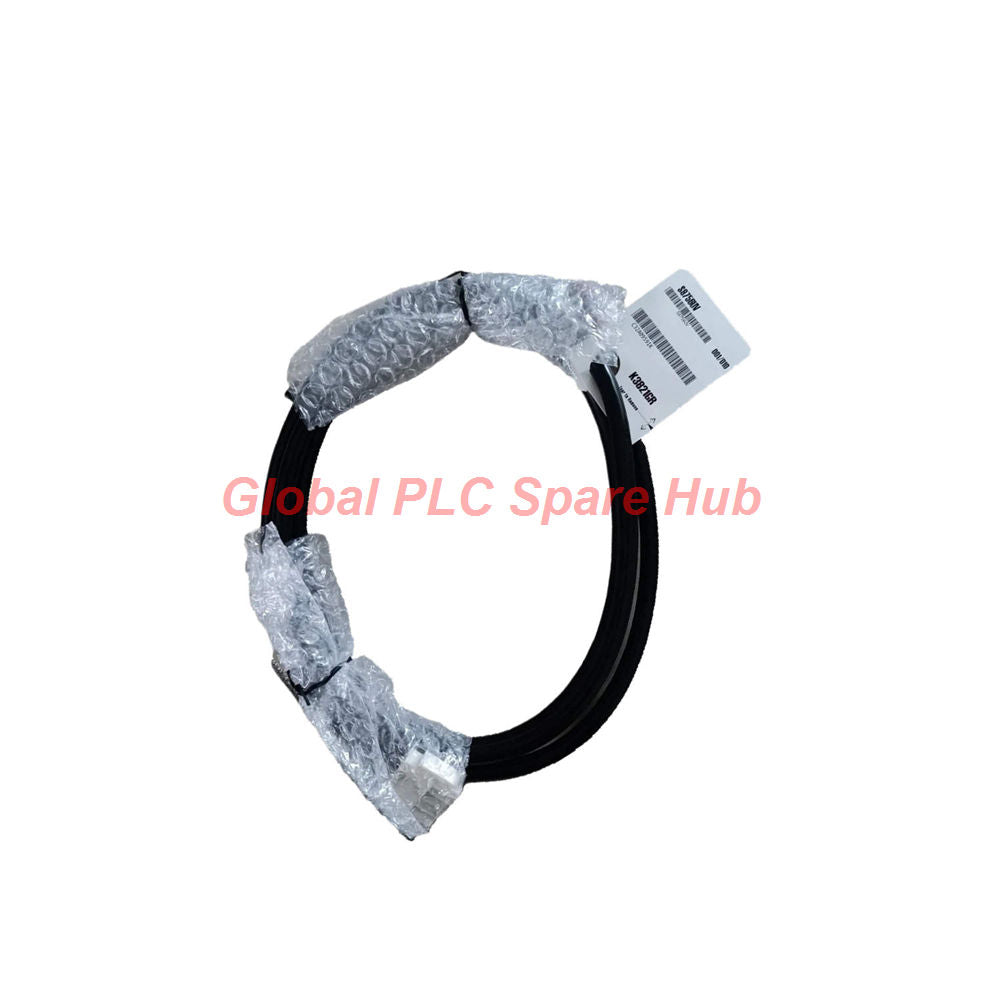

وحدة ناقل الإمداد بالطاقة الأساسية Yokogawa S9756UV
Manufacturer: Yokogawa
Product No.: S9756UV
Condition： متوفر بالمخزون
Product Type: كابل وحدة الناقل
Product Origin: SG
Payment: T/T, Western Union
Weight: 150g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
وحدة ناقل الإمداد بالطاقة الرئيسية S9756UV هي مكون أجهزة صناعية هندسي تم تصنيعه بواسطة يوكوجاوا (Yokogawa). تدير هذه الوحدة توزيع الطاقة عبر رفوف الأتمتة ورفوف التحكم الفرعية. تضمن توزيعًا كهربائيًا مستقرًا من مصادر الطاقة الرئيسية إلى الفتحات الفردية. يسلط تقرير Global PLC Spare HUB's Insight الضوء على أن العزل الموثوق للطاقة على مستوى الناقل يمنع تقلبات الجهد النهائية من التسبب في تعثرات خاطئة لوحدة التحكم في بيئات العمليات المستمرة.
المواصفات الفنية
- العلامة التجارية: يوكوجاوا (Yokogawa)
- رقم الموديل: S9756UV
- نوع المنتج: وحدة ناقل الإمداد بالطاقة الرئيسية
- جهد إمداد الطاقة المدخل: 100 إلى 120 فولت تيار متردد
- الجهد المقاوم: 1500 فولت تيار متردد
- الحد الأقصى لتيار الإدخال (الوحدة): 20 أمبير
- الحد الأقصى لتيار الإدخال (المنفذ): 6 أمبير
- تجميع الكابلات المتوافقة: AEPV7D-1XX (100 فولت تيار متردد، طول 2 متر، طرف واحد غير منتهي)
| وظيفة طرف المسمار | لون السلك الداخلي |
|---|---|
| مرحلة الطاقة / الحي (الطرف 4) | أسود |
| تعادل الطاقة (الطرف 2) | أبيض |
| تأريض وقائي (الطرف 1) | أخضر |
دليل التركيب
- بيئة التركيب: قم بتركيب S9756UV داخل خزانة تحكم معدنية مؤرضة بعيدًا عن محركات العاكس عالية الطاقة لتقليل اقتران الكهرومغناطيسي.
- تثبيت قضيب التوصيل: شد جميع مسامير توصيل الأطراف إلى عزم الدوران المحدد من قبل الشركة المصنعة (بالبوصة-رطل) لمنع نقاط الحرارة ذات المقاومة العالية أثناء أحمال الذروة 20 أمبير.
- بروتوكول الكابلات: قم بمطابقة أطراف الكابل AEPV7D-1XX غير الموصلة بدقة: قم بتوصيل الأسود بالطرف 4، والأبيض بالطرف 2، والأخضر بالطرف 1.
ملاءمة تصحيح الأخطاء والصيانة
- الفحص البصري: تحقق من كتل الأطراف بشكل دوري بحثًا عن علامات الأكسدة أو تغير لون العزل الحراري على عزل الأسلاك.
- التحقق من الجهد: قم بقياس جهد الإدخال مباشرة عبر أطراف المسامير 4 و 2 باستخدام مقياس متعدد معاير للتأكد من استقرار إمداد 100 إلى 120 فولت تيار متردد قبل تشغيل الوحدات النهائية.
- سلامة التأريض: تحقق من أن السلك الأرضي الأخضر يحافظ على مقاومة استمرارية مستمرة أقل من 0.1 أوم إلى قضبان التأريض بالخزانة.
التوافق والتشخيص
- هندسة النظام: متوافق تمامًا مع رفوف نظام التحكم الموزع يوكوجاوا (Yokogawa) التي تتطلب قضبان طاقة تيار متردد مركزية.
- قدرة التشخيص: تدعم الوحدة اختبار استمرارية سلبي وفحوصات جهد تحمل العازل الكهربائي تصل إلى 1500 فولت تيار متردد للتحقق الدوري من الامتثال للسلامة.
- مراجعة Global PLC Spare HUB: يلاحظ مهندسو الميدان أن التحقق من تيارات حمل المنفذ أقل من 6 أمبير لكل قناة يمنع تعثر القاطع الحراري المبكر أثناء تنشيط الجهاز الميداني الثقيل.
سيناريوهات التطبيق النموذجية
- مصافي النفط والغاز: توزيع طاقة تيار متردد منظمة لرفوف نظام الأجهزة الآمنة في غرفة التحكم.
- محطات توليد الطاقة: توفير خزائن أجهزة التحكم المساعدة بتغذيات كهربائية معزولة.
- منشآت المعالجة الكيميائية: تشغيل حاويات عقد الإدخال/الإخراج المحلية في بيئات الإنتاج القاسية.
الشهادات والخدمات اللوجستية والضمان
- الشهادات: تم تصنيعها وفقًا لمعايير السلامة الكهربائية الصناعية والتوافق الكهرومغناطيسي.
- الخدمات اللوجستية والإرسال: نافذة إرسال سريعة من 24 إلى 48 ساعة باستخدام شركات نقل دولية موثوقة بما في ذلك FedEx وUPS وDHL.
- شروط الضمان: مشمولة بضمان شامل لمدة 12 شهرًا من تاريخ الشحن.
- قائمة التعبئة: وحدة ناقل إمداد الطاقة الرئيسية S9756UV ووثائق التركيب الفنية القياسية.
الأسئلة الشائعة (FAQ)
س: ما الذي يسبب انقطاعات الطاقة المتقطعة في وحدة S9756UV؟
ج: تتسبب توصيلات مسامير الأطراف غير المحكمة على كابل الإدخال AEPV7D-1XX عادةً في تسخين المقاومة وانخفاض الجهد تحت الأحمال العالية. يؤدي إعادة شد مسامير الأطراف إلى حل هذه المشكلة.
س: هل يمكن لـ S9756UV التعامل مع جهود إدخال خارج نطاق 100 إلى 120 فولت تيار متردد؟
ج: لا. تشغيل هذه الوحدة خارج نطاقها المقدر من 100 إلى 120 فولت تيار متردد يعرض المكونات الداخلية للتلف ويلغي تصنيف تحمل العازل الكهربائي 1500 فولت تيار متردد.
س: كيف أختار الكابل البديل الصحيح لوحدة الناقل هذه؟
ج: تأكد من أن السرج البديل يطابق مواصفات AEPV7D-1XX، ويتميز بحجم مناسب للأسلاك، وطول 2 متر، وتعيين صحيح للأسلاك الملونة.
