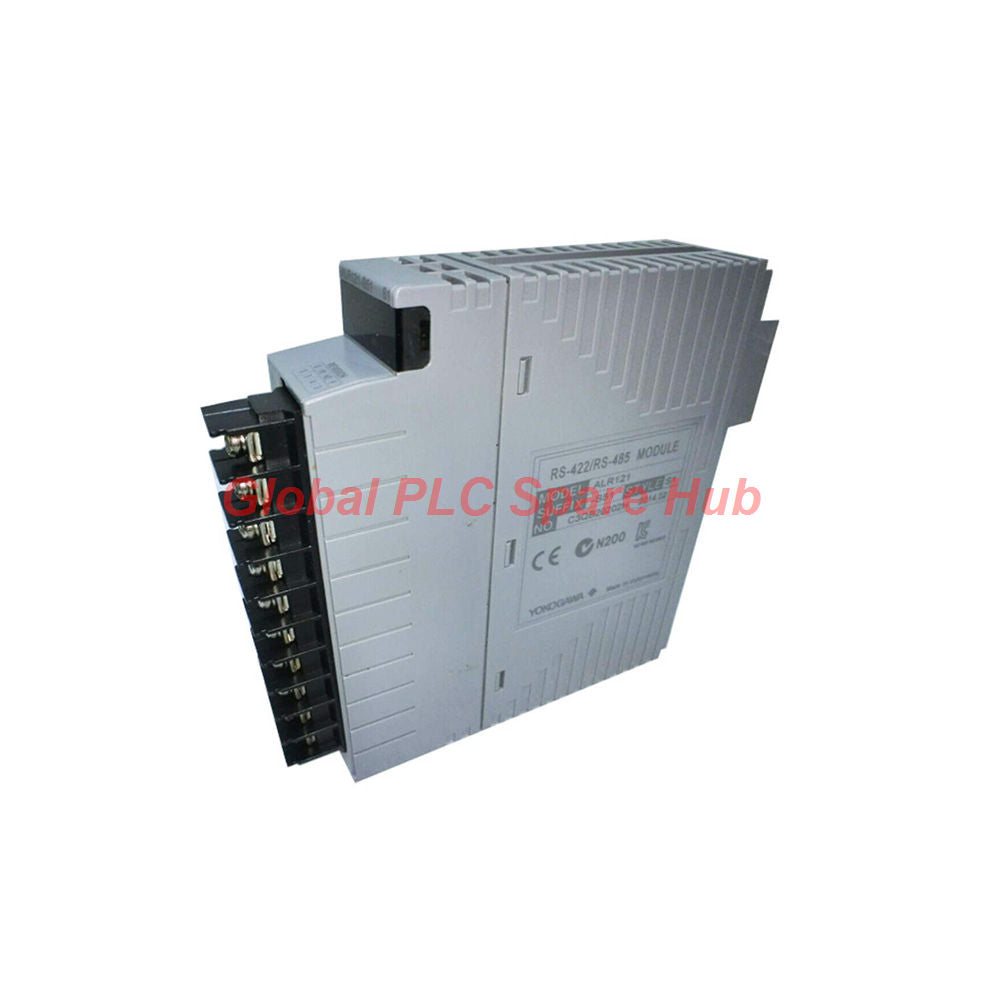

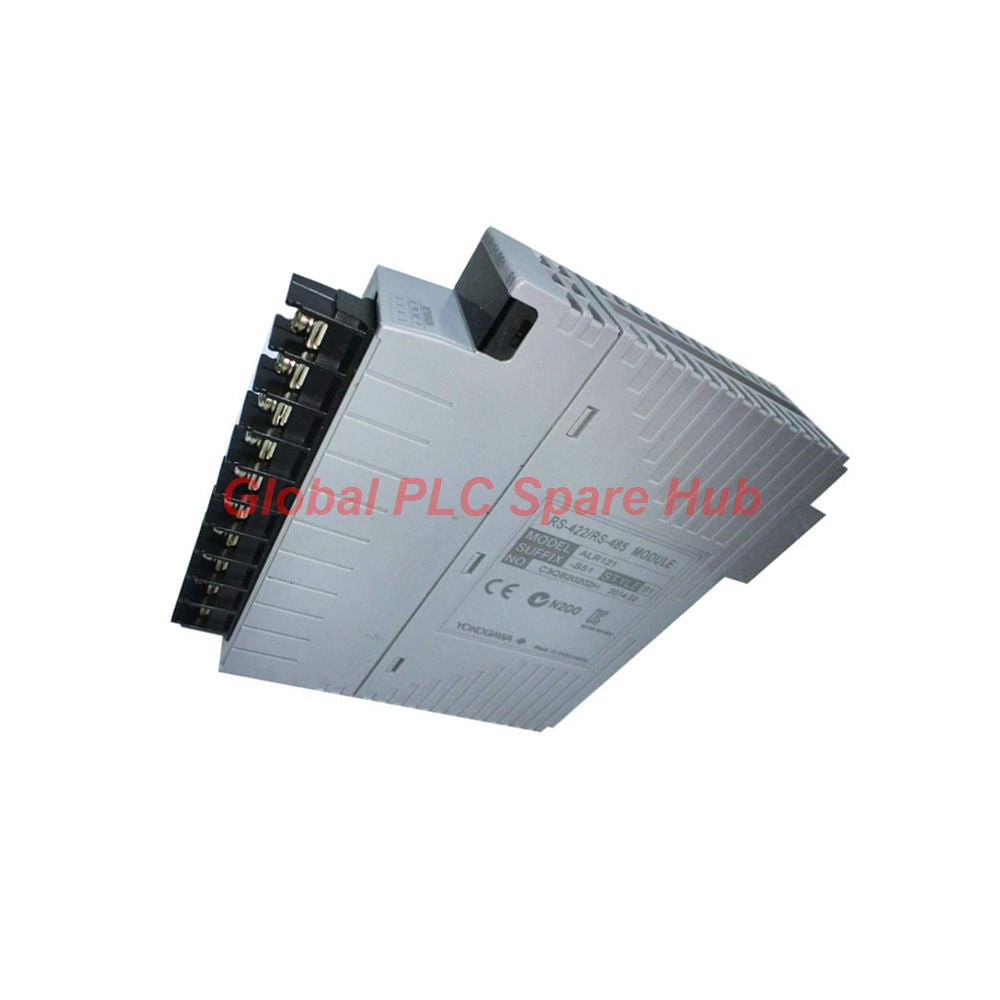

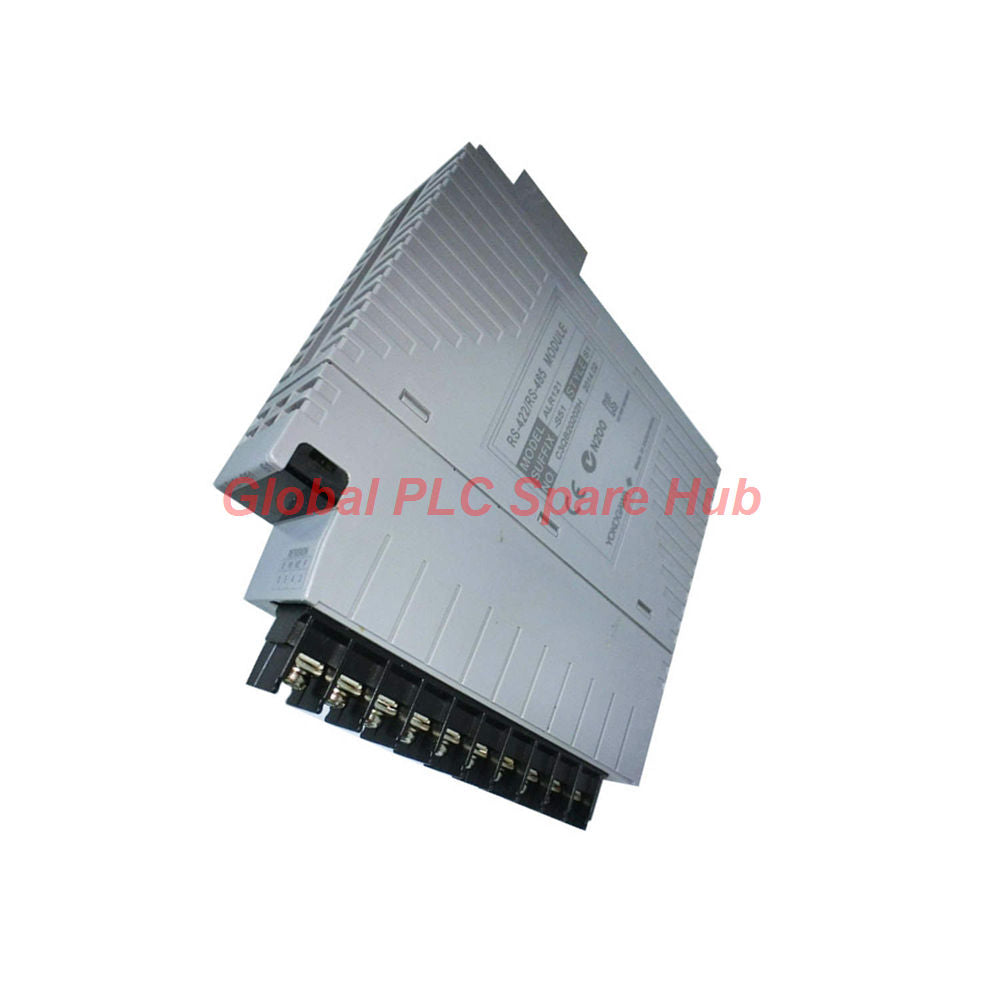

بطاقة اتصال يوكوجاوا ALR121-S51 RS-422 RS-485

نظرة عامة على المنتج

مراجعة ALR121-S51 لوحدة اتصالات PLC التسلسلية

تتطلب بيئات الأتمتة الصناعية تبادل بيانات قوي عبر عقد التحكم الموزعة. ينشر المهندسون وحدة الاتصالات التسلسلية ALR121-S51 لربط وحدات التحكم القديمة بأجهزة الحقل التسلسلية الحديثة. تدير بطاقة الأجهزة ذات المنفذين بروتوكولات الاتصال نصف المزدوجة بسلاسة عبر مساحات المصانع الكبيرة. يعتمد المشغلون على مزامنتها التوقيتية للبدء والإيقاف لمنع تصادم الحزم في بيئات التصنيع القاسية. تشير Insight من Global PLC Spare HUB إلى أن الإنهاء التسلسلي الصحيح يمنع انعكاسات الإشارة عالية التردد على مسافات الكابلات الطويلة.

المواصفات الفنية

رؤية Global PLC Spare HUB

• العلامة التجارية: Yokogawa
• رقم الموديل: ALR121-S51
• السلسلة: وحدة الاتصالات التسلسلية ALR121
• نوع الواجهة: RS-422 / RS-485 (نظام 4 أسلاك)
• طوبولوجيا الاتصال: نقطة إلى نقطة لـ RS-422، متعددة النقاط لـ RS-485
• سرعة الإرسال: 1200، 2400، 4800، 9600، 19200، أو 38400 بت في الثانية
• وظيفة الاتصال: نصف مزدوجة
• طريقة المزامنة: مزامنة البدء-الإيقاف
• رمز الإرسال: ASCII أو ثنائي
• طول الحرف: 7 أو 8 بت
• طول بت التوقف: 1 أو 2 بت
• وضع فحص التكافؤ: لا شيء، زوجي، أو فردي
• وقت التأخير بعد إرسال البيانات: وقت انتظار 1 مللي ثانية قبل استلام البيانات
• أقصى مسافة إرسال: 1200 متر إجمالي الطول الممتد
• استجابة تردد الإشارة: قطار نبضات تسلسلي ذو نطاق أساسي يصل إلى 38.4 كيلوبت في الثانية
• الخطية والدقة: ترجمة تدفق بت رقمي مع خطأ تحويل تناظري صفري
• استهلاك التيار: 0.5 أمبير
• وزن الوحدة: 0.34 كجم

دليل التثبيت

مراجعة Global PLC Spare HUB

• قم بتركيب ALR121-S51 مباشرة على الألواح الأساسية المتوافقة مثل ANB10☐، ANB11☐، ANR10☐، AFF50☐، AFV10☐، AFV30☐، أو AFV40☐.
• تحقق من عزل طاقة الرف قبل إدخال لوحة الدائرة في الفتحة المخصصة.
• قم بتأمين أسلاك الحقل باستخدام كابلات محمية ثلاثية الأزواج مثل AKB161 أو AKB162.
• قم بتثبيت نهايات الأسلاك المعراة بإحكام في كتلة الأطراف باستخدام مسامير M4 عبر الصفوف المزدوجة ذات الخمسة أقطاب.
• قم بتأريض درع الكابل بشكل صحيح من أحد الطرفين لتقليل الحث الكهرومغناطيسي من محولات الطاقة القريبة.

التوافق والتسامح البيئي

رؤية Global PLC Spare HUB

• توافق النظام: يتكامل بسلاسة مع معماريات التحكم الموزعة Centum CS 3000 و Centum VP.
• التسامح البيئي: مصمم بطلاء ISA G3 المتوافق القياسي لتحمل الغازات المسببة للتآكل في المصانع الكيميائية.
• نطاق درجة حرارة التشغيل: مصمم للعتبات القياسية لغرف التحكم الصناعية.
• مقاومة التداخل: حماية بصرية مدمجة تحمي حافلات النظام الداخلية من زيادات الجهد الخارجية.

الصيانة والتشخيص والخبرة التشغيلية

مراجعة Global PLC Spare HUB

يراقب الفنيون مؤشرات LED المدمجة للتحقق من حركة البيانات النشطة للإرسال والاستقبال على الفور. يلاحظ مهندسو الحقل أن أخطاء تأطير CRC المتقطعة عادة ما تنجم عن نقص مقاومات الإنهاء على خطوط RS-485 المتعددة النقاط الطويلة. نظف كتل الأطراف بشكل دوري لمنع انقطاع الأكسدة في المنشآت عالية الرطوبة.

الشهادات والشحن والضمان

رؤية Global PLC Spare HUB

• معايير الشهادات: يتوافق مع مواصفات بيئة ISA G3 القاسية.
• لوجستيات الشحن: يتم الشحن خلال 24 إلى 48 ساعة باستخدام شركات شحن موثوقة بما في ذلك FedEx وUPS وDHL.
• شروط الضمان: مدعوم بضمان تشغيلي شامل لمدة 12 شهرًا.
• محتويات العبوة: وحدة اتصالات ALR121-S51 واحدة ووثائق الامتثال للمصنع.

سيناريوهات التطبيق النموذجية

مراجعة Global PLC Spare HUB

• ربط محركات التردد المتغير متعددة البائعين بوحدة تحكم CENTUM مركزية.
• دمج الماسحات الضوئية القديمة للرموز الشريطية وموازين الوزن في أنظمة التجميع الآلية.
• إدارة بيانات قياس SCADA عن بعد عبر وحدات طرفية في محطات معالجة المياه.

الأسئلة المتداولة

مراجعة Global PLC Spare HUB

هل يمكنني توصيل جهاز RS-422 مباشرة بشبكة RS-485 متعددة النقاط باستخدام هذه البطاقة؟

لا، تختلف طوبولوجيا الأسلاك الطبقة المادية بين RS-422 من نقطة إلى نقطة و RS-485 متعددة النقاط.

ما الذي يسبب أخطاء تأطير الإطارات في المنفذ التسلسلي ALR121-S51؟

عادةً ما تؤدي عدم تطابق سرعة الباود أو التداخل الكهرومغناطيسي على وصلات الكابلات غير المحمية إلى أخطاء في تأطير البيانات.

كيف أختار سرعة الإرسال الصحيحة لجهاز الحقل الخاص بي؟

تطابق إعداد سرعة الباود للجهاز الطرفي المتصل بالضبط ضمن تكوين برنامج هندسة النظام.

دليل الاختيار

رؤية Global PLC Spare HUB

تحقق من نموذج رف وحدة التحكم الخاصة بك قبل الطلب للتأكد من أن محاذاة الفتحة المادية تتوافق مع مواصفات ALR121-S51. اختر المتغيرات المطلية بمعيار G3 عند نشر الأجهزة في مصانع اللب، أو مصافي النفط، أو مرافق مياه الصرف الساحلية. طابق متطلبات درع الكابل الخاص بك مع مسافات تخطيط المصنع للحفاظ على سلامة الإشارة.
