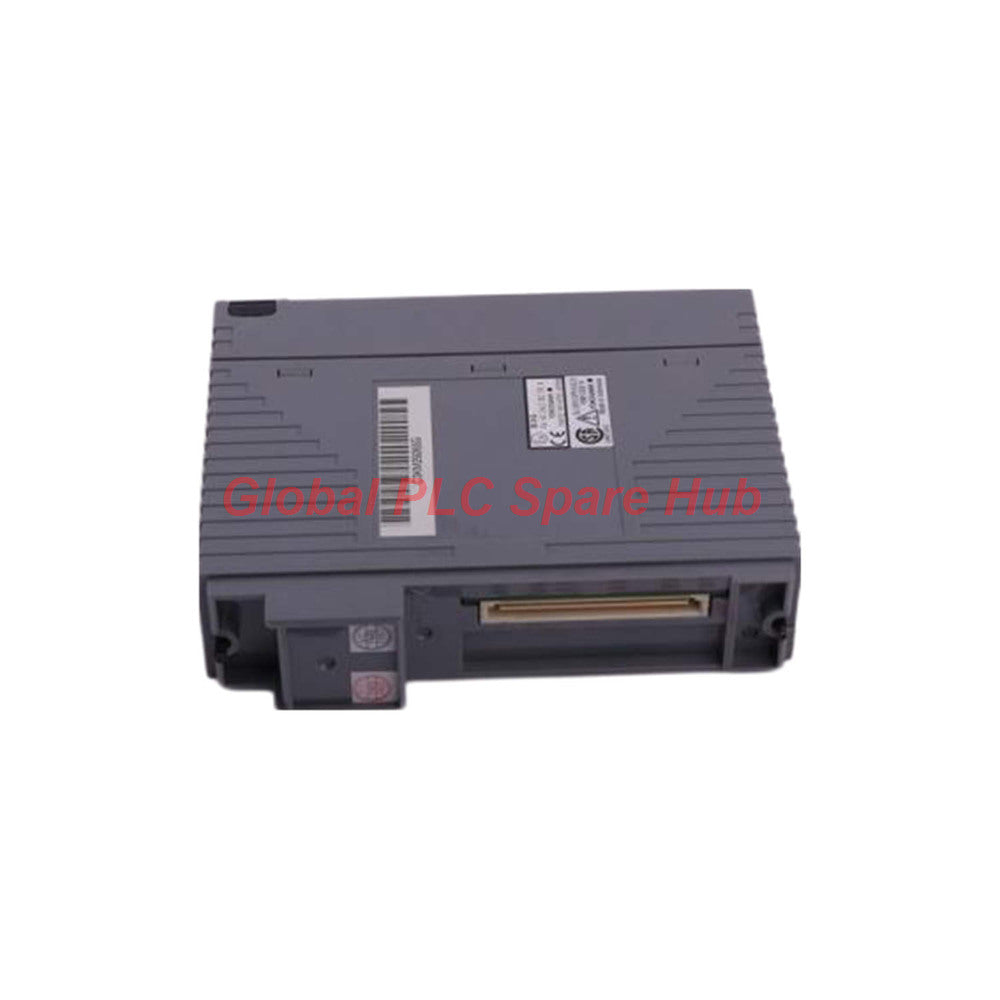

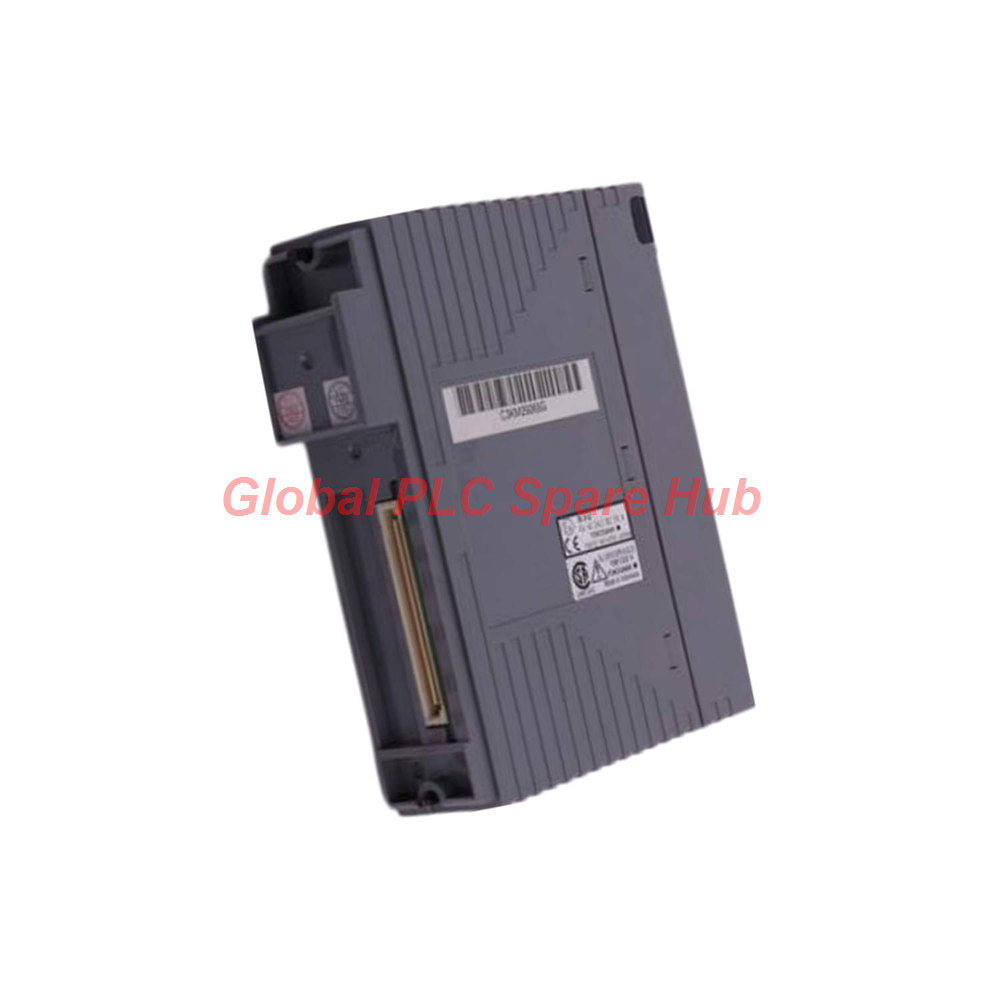

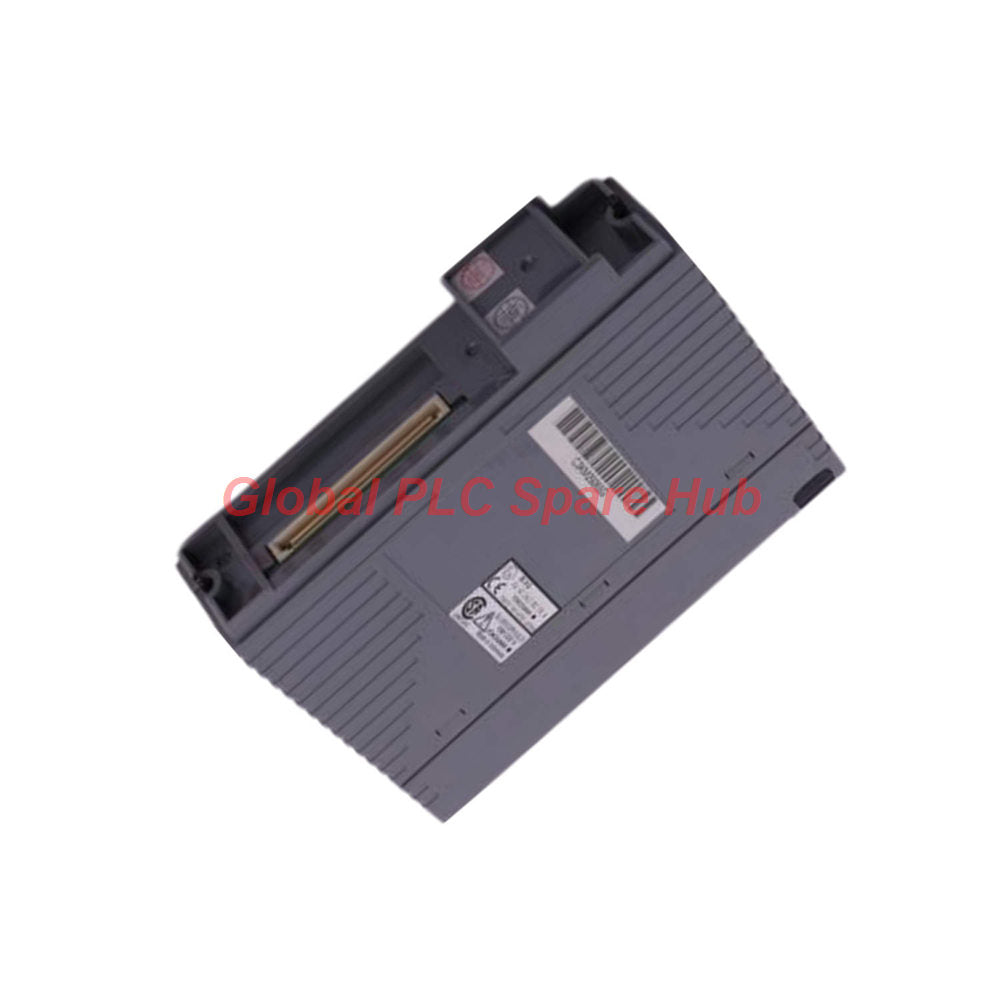

وحدة إدخال التيار المعزول يوكوجاوا AAI143-S53 CENTUM VP ذات 16 قناة

نظرة عامة على المنتج

توفر وحدة Yokogawa AAI143-S53 معالجة الإشارات التناظرية عالية الكثافة لبيئات التحكم في العمليات. تتصل وحدة إدخال التيار المعزولة ذات 16 قناة هذه بأجهزة إرسال المجال مباشرةً مع حلقات التحكم في نظام التحكم الموزع (DCS) الخاص بك. يعتمد المهندسون على AAI143-S53 للمراقبة بالغة الأهمية حيث يمنع عزل الإشارة تداخل حلقة التأريض.

تدعم كل قناة إشارات من 4 إلى 20 مللي أمبير مع حواجز عزل مستقلة. تعمل الوحدة في تكوينات زائدة مزدوجة لزيادة توافر النظام. تعمل دوائر إمداد الطاقة المدمجة لجهاز الإرسال على تبسيط الأسلاك الميدانية وتقليل متطلبات الأجهزة الخارجية. تتيح إمكانات تجاوز HART المدمجة معايرة الأجهزة عن بعد وإدارة الأصول والتشخيص المستمر للجهاز.

الميزات والفوائد الرئيسية

• كثافة عالية للقنوات: معالجة 16 مدخلًا تناظريًا معزولًا في وحدة واحدة.
• الازدواجية المزدوجة: تركيب وحدات مزدوجة للقضاء على نقاط الفشل الفردية في حلقات التحكم الحيوية.
• طاقة جهاز الإرسال المدمجة: توفير ما يصل إلى 25.5 فولت تيار مستمر مباشرةً لأجهزة الإرسال الميدانية دون الحاجة إلى مصادر خارجية.
• دعم بروتوكول HART: تراكب الاتصالات الرقمية على إشارات تناظرية قياسية من 4-20 مللي أمبير في وقت واحد.
• الأسلاك الميدانية المرنة: تبديل كل قناة بين تكوينات سلكين و4 أسلاك باستخدام دبابيس الإعداد الموجودة على اللوحة.
• تحديث سريع للنظام: تحديث جميع القنوات الـ 16 في غضون 10 مللي ثانية لتحكم سريع في الحلقة.
• حماية بيئية G3: حماية الإلكترونيات الداخلية من بيئات الغازات المسببة للتآكل وفقًا لمعايير ISA S71.04.
• نطاق درجة حرارة ممتد: الحفاظ على التشغيل الموثوق به عبر نطاقات واسعة من درجات الحرارة المحيطة من -20 درجة مئوية إلى 70 درجة مئوية.

المواصفات الفنية

تظهر جميع المعايير الوظيفية لوحدة Yokogawa AAI143-S53 أدناه، منظمة حسب فئات التشغيل النظامية.

الفئة	المعلمة	تفاصيل المواصفات
الهوية الأساسية	العلامة التجارية والشركة المصنعة	Yokogawa
	النموذج واللاحقة	AAI143-S53 (سلسلة CENTUM)
أداء إدخال الإشارة	نطاق القياس	4 إلى 20 مللي أمبير تيار مستمر (الحد الأقصى المسموح به: 24 مللي أمبير)
	عدد القنوات والنوع	16 قناة، عزل غلفاني فردي
	دقة القياس	±16 ميكرو أمبير تحمل قياس إجمالي
السرعة والدقة	فترة تحديث البيانات	10 مللي ثانية لدورة تحديث كاملة لـ 16 قناة
	مقاومة الإدخال	270 أوم (عند 20 مللي أمبير) إلى 350 أوم (عند 4 مللي أمبير)؛ >500 كيلو أوم عند إيقاف التشغيل
مصدر طاقة جهاز الإرسال	جهد الإمداد الناتج	19.0 فولت كحد أدنى (عند 20 مللي أمبير) إلى 25.5 فولت كحد أقصى (عند 0 مللي أمبير)
	حد تيار الخرج	25 مللي أمبير كحد أقصى لحماية الدائرة القصيرة
البيئية والكهربائية	جهد التحمل	1500 فولت تيار متردد بين دوائر الإدخال الميدانية ومنطق النظام لمدة دقيقة واحدة
	نطاق درجة حرارة التشغيل	-20 درجة مئوية إلى +70 درجة مئوية حد التشغيل الموسع
	الانجراف الحراري والتآكل	الانجراف ±16 ميكرو أمبير/10 درجة مئوية؛ خيار طلاء متوافق مع معيار ISA G3
الطاقة والميكانيكا	أقصى سحب تيار	230 مللي أمبير عند 5 فولت تيار مستمر؛ 540 مللي أمبير عند 24 فولت تيار مستمر
	الوزن الفعلي	0.3 كجم الوزن الصافي

دليل التركيب والأسلاك

• ركب Yokogawa AAI143-S53 بإحكام في فتحة عقدة الإدخال/الإخراج المخصصة لـ CENTUM VP.
• افحص دبابيس إعداد الأجهزة الموجودة على اللوحة قبل إدخال الوحدة في تجميع الرف.
• كوّن دبابيس القناة الفردية لأجهزة إرسال تعمل بأسلاك ثنائية أو أجهزة إرسال تعمل بأسلاك رباعية وتعمل بالطاقة الخارجية.
• وصل كابلات المجال باستخدام كتل أطراف تثبيت الضغط أو كابلات موصل MIL أو كابلات الواجهة المخصصة KS1.
• حافظ على فصل واضح بين خطوط الطاقة عالية الجهد وأسلاك الإشارة لضمان أقصى سلامة للإشارة.
• تحقق من توصيلات تأريض الهيكل لزيادة الحماية من تصنيف العزل 1500 فولت تيار متردد.

التشغيل والصيانة وقدرات التشخيص

يتطلب تشغيل Yokogawa AAI143-S53 الحد الأدنى من وقت التكوين داخل برنامج النظام. تظهر مؤشرات حالة LED المدمجة صحة الوحدة ونشاط الاتصال في لمحة. تتتبع التشخيصات دوائر القناة القصيرة وظروف الحلقة المفتوحة وأنماط فشل الأجهزة في الوقت الفعلي.

ونظام التحكم الموزع (DCS) لـ CENTUM CS 3000.

تسمح إمكانية تجاوز HART الرقمية للفنيين بالاستعلام عن أجهزة الإرسال الذكية دون مقاطعة القياسات الأساسية من 4 إلى 20 مللي أمبير. يسمح التصميم القابل للتبديل السريع باستبدال الوحدة أثناء التشغيل في تكوينات زائدة. تقلل هذه الإمكانية من وقت توقف المصنع وتحافظ على المراقبة المستمرة أثناء تحديثات النظام المجدولة.

توافق النظام والتكامل

• متوافق تمامًا مع منصات Yokogawa CENTUM VP و CENTUM CS 3000 DCS.
• يتكامل بسلاسة مع حاويات وألواح I/O القياسية (RIO).
• يدعم أنظمة إدارة أجهزة HART المزدوجة الكاملة (تكامل مجموعة برامج PRM).
• يعمل جنبًا إلى جنب مع وحدات I/O الرقمية القياسية ووحدات إدخال درجة الحرارة داخل نفس هيكل الرف.

دليل الاختيار والطلب

يضمن فهم رموز اللاحقة الاختيار الصحيح للوحدة لبيئة المصنع الخاص بك:

• النموذج AAI143: وحدة إدخال تناظرية، من 4 إلى 20 مللي أمبير، 16 قناة، تصميم معزول.
• اللاحقة -S: تنفيذ من النوع القياسي.
• اللاحقة 5: تصنيف غير مقاوم للانفجار (للنشر في غرف نظيفة أو لوحات تحكم قياسية).
• اللاحقة 3: تتضمن طلاءًا متوافقًا مع معيار ISA Standard G3 وقدرة على درجات حرارة ممتدة من -20 درجة مئوية إلى 70 درجة مئوية.

سيناريوهات التطبيق النموذجية

• تكرير البتروكيماويات ومراقبة مستوى برج التقطير المستمر.
• أجهزة استشعار ضغط التوربينات وحلقات تدفق البخار في محطات توليد الطاقة.
• تغذية أجهزة إرسال ضغط عملية التصنيع الدوائي ودرجة حرارة الخزان.
• تجميع بيانات مقياس التدفق عن بعد في مرافق معالجة المياه البلدية.

رؤية وخبرة Global PLC Spare HUB الميدانية

في خبرتنا الميدانية في دعم تركيبات أتمتة العمليات، تتميز وحدة Yokogawa AAI143-S53 بعزل الحلقة القوي. في عملية تحديث خط معالجة كيميائية، أدت ضوضاء حلقة التأريض الشديدة إلى تعطيل قياسات التدفق من 4 إلى 20 مللي أمبير. أدى تركيب وحدة AAI143-S53 المعزولة إلى تثبيت تغذية الإشارة على الفور دون الحاجة إلى عوازل إشارة إضافية.

تحقق دائمًا من مواضع وصلات دبابيس القناة قبل إدخالها في الرف. قد يؤدي ضبط دبوس قناة بشكل غير صحيح لجهاز إرسال سلكي ثنائي على دائرة سلكية رباعية إلى حدوث أعطال في جهاز الإرسال. نوصي بالاحتفاظ بكتل أطراف احتياطية في متناول اليد عند إجراء تبديلات سريعة للخزائن.

الامتثال والتعبئة وشروط الضمان

• الشهادات والامتثال: متوافق مع مستوى شدة ISA S71.04 G3 لبيئات الغازات المسببة للتآكل؛ متوافق مع علامة CE.
• محتويات العبوة: 1 x وحدة إدخال تيار Yokogawa AAI143-S53 جديدة مختومة من المصنع، عبوة أصلية مضادة للكهرباء الساكنة، شهادة اختبار المصنع.
• تغطية الضمان: ضمان استبدال شامل لمدة 12 شهرًا يبدأ من تاريخ الفاتورة.
• الشحن السريع: يتم الشحن في غضون 24-48 ساعة عبر شركات الشحن السريع المميزة (FedEx، UPS، DHL في جميع أنحاء العالم).

الأسئلة الشائعة

سؤال: هل يمكنني توصيل أجهزة إرسال ذات سلكين وأربعة أسلاك بالوحدة نفسها؟

إجابة: نعم، يمكنك ضبط كل قناة بشكل مستقل لأجهزة ذات سلكين أو أربعة أسلاك باستخدام دبابيس إعداد الأجهزة الموجودة على اللوحة.

سؤال: هل تتطلب هذه الوحدة مصدر طاقة حلقة خارجي لأجهزة الإرسال ذات السلكين؟

إجابة: لا، توفر وحدة Yokogawa AAI143-S53 طاقة جهاز إرسال داخلية تصل إلى 25.5 فولت تيار مستمر مباشرةً للأجهزة الميدانية.

سؤال: كيف يفيد خيار G3 تثبيتي؟

إجابة: توفر اللاحقة 3 طلاءًا متوافقًا مع G3، مما يحمي مكونات الدائرة من كبريتيد الهيدروجين والغازات المسببة للتآكل المحمولة جوًا الموجودة في المصانع الصناعية الثقيلة.

سؤال: ما هي خيارات الكابلات الأفضل للتوصيلات الميدانية السريعة؟

إجابة: يمكنك استخدام كتل أطراف تثبيت الضغط للتوصيلات السلكية المباشرة أو كابلات KS1 المخصصة للتوصيل السريع بلوحات الأطراف.

سؤال: هل يمكنني استبدال الوحدة أثناء تشغيل النظام؟

إجابة: نعم، يتم دعم التبديل السريع عند التثبيت في تكوينات وحدة CENTUM VP الزائدة المزدوجة.
