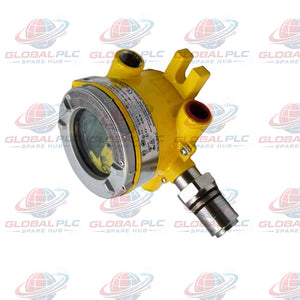

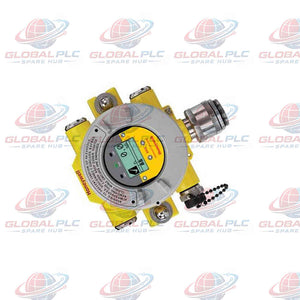

XNX-AMSV-FNIV1 Honeywell XNX Series IR Transmitter

XNX-AMSV-FNIV1 جهاز إرسال بالأشعة تحت الحمراء من سلسلة Honeywell XNX

Manufacturer: Honeywell
Product No.: XNX-AMSV-FNIV1
Condition： متوفر بالمخزون
Product Type: جهاز إرسال غاز عام
Product Origin: USA
Payment: T/T, Western Union
Weight: 6800g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

XNX-AMSV-FNIV1 هندسة المعمارية ونظرة عامة على النظام

جهاز إرسال الكشف عن الغاز XNX-AMSV-FNIV1 من Honeywell يدمج اتصالات ناقل المجال الرقمية المتقدمة مع تقنية استشعار الأشعة تحت الحمراء ميلي فولت المتينة. تم بناء هذه الوحدة الذكية ضمن غطاء متين من الفولاذ المقاوم للصدأ 316 المستخدم في البيئات البحرية، وتجمع بين وظيفة HART عبر 4-20 مللي أمبير مع إمكانية الاتصال ببروتوكول Foundation Fieldbus. تم تكوينها مسبقًا باستخدام مستشعر MPD للأشعة تحت الحمراء للميثان المدمج الذي يغطي 0-100٪ من الحد الأدنى للانفجار (LEL)، ويوفر مراقبة مستمرة للغازات القابلة للاشتعال المصممة خصيصًا للبيئات الصناعية القاسية والبيئات البحرية.

رؤية Global PLC Spare HUB: عند ترحيل البنى التحتية للتحكم القديمة إلى شبكات المصانع الرقمية الحديثة، يتيح نشر XNX-AMSV-FNIV1 لمهندسي الأجهزة الاستفادة من بنية Foundation Fieldbus عالية السرعة مع الاحتفاظ بحلقات احتياطية تناظرية موثوقة، مما يمنع بشكل فعال فقدان البيانات أثناء التغيرات البيئية الشديدة.

XNX-AMSV-FNIV1 تفصيل اللاحقة ومصفوفة التكوين

رمز رقم الجزء	تعريف المعلمة الهندسية
XNX-AMSV-FNIV1 (السلسلة الأساسية)	جهاز إرسال Honeywell XNX العالمي مع إرسال رقمي وتناظري
الموافقة (A)	معتمد من ATEX و IECEx و INMETRO للمواقع الخطرة القابلة للانفجار
نوع الإدخال (M)	5 منافذ دخول كابل M25 ملولبة لتركيب أنابيب مدرعة للخدمة الشاقة
شخصية المادة (S)	غطاء من الفولاذ المقاوم للصدأ 316 مطلي ومقاوم للتآكل (وزن ساكن 6.8 كجم)
شخصية المستشعر (V)	واجهة إصدار مللي فولت محسّنة لمستشعرات MPD و Sensepoint و Model 705
خيار الاتصال (F)	بروتوكول اتصال شبكة Foundation Fieldbus الرقمية
HART المحلي (N)	لا توجد شاشة عرض محلية مثبتة (التكوين عن بعد عبر الشبكة)
نطاق المستشعر (IV1)	مستشعر MPD للأشعة تحت الحمراء للميثان مثبت مسبقًا يقيس 0-100% من الحد الأدنى للانفجار (LEL) (0-5% حجم/حجم)

المواصفات الفنية ومعايير الأداء

العلامة التجارية والموديل: Honeywell XNX-AMSV-FNIV1 (سلسلة XNX)
تقنية الكشف: مبدأ امتصاص الأشعة تحت الحمراء (IR) المتخصص لمراقبة الميثان الهيدروكربوني
نطاق القياس: 0 إلى 100% LEL أو 0 إلى 5% نسبة حجمية
بروتوكولات الاتصال: ناقل رقمي Foundation Fieldbus وبروتوكول HART عبر حلقة 4-20 مللي أمبير
حماية الغلاف: غلاف من الفولاذ المقاوم للصدأ 316 مطلي بمعيار IP66/67 ومقاوم للرذاذ الملحي والمواد الكيميائية المسببة للتآكل

تشخيصات النظام والإبلاغ المتقدم عن الأعطال

مراقبة صحة البصريات: مراقبة ذاتية مستمرة لشدة باعث الأشعة تحت الحمراء ونظافة نافذة كاشف البصريات لمنع البقع العمياء غير المعلنة.
تشخيصات اتصالات الناقل: فحص الأخطاء في الحزم في الوقت الفعلي والإبلاغ عن حالة الارتباط عبر Foundation Fieldbus لتنبيه أنظمة التحكم إلى تدهور الشبكة.
إشراف دائرة المستشعر: اختبار المقاومة والمعاوقة المستمر لدائرة واجهة مللي فولت للكشف عن توصيلات المستشعر المفتوحة أو القصيرة على الفور.

توافق المعدات المستهدفة وبيئات التطبيق

الأجهزة المتوافقة: مستشعرات الهيدروكربون بالأشعة تحت الحمراء MPD، ومستشعرات Sensepoint السامة/القابلة للاحتراق، والعناصر الحفازة من طراز 705.
سيناريوهات التطبيق: منصات التنقيب عن النفط البحرية، وسفن الإنتاج العائمة، ومحطات ضغط الغاز الطبيعي، ومحطات تكرير البتروكيماويات البرية.

الضمان والتعبئة والخدمات اللوجستية السريعة

تفاصيل التعبئة: مجموعة جهاز إرسال XNX-AMSV-FNIV1 مختومة من المصنع، وأغطية واقية من الغبار، ووثائق فنية متعددة اللغات.
ضمان الجودة: مدعوم بضمان تجاري كامل لمدة 12 شهرًا يغطي عيوب التصنيع والمواد.
الشحن العالمي: تلبية سريعة للطلبات خلال 24 إلى 48 ساعة عبر شبكات شركات الشحن العالمية Fedex و UPS و DHL.

دليل الاختيار ومقارنة الموديلات

يعتمد اختيار البديل الصحيح لجهاز الإرسال بشكل كبير على بنية شبكة التحكم في مصنعك. يتميز XNX-AMSV-FNIV1 ببطاقة اتصال Foundation Fieldbus مدمجة ومستشعر ميثان بالأشعة تحت الحمراء MPD، مما يجعله مثاليًا لشبكات الناقل الرقمية الحديثة. على العكس من ذلك، يتم شحن التكوينات الأساسية البديلة مثل XNX-AMSV-NNNNN بدون مستشعرات مثبتة مسبقًا أو خيارات ناقل المجال، مما يتطلب اختيار مستشعر منفصل وتوصيل سلكي بحلقة 4-20 مللي أمبير قياسية. يجب على المهندسين التحقق من توافق شبكة DCS قبل الشراء.

الأسئلة المتكررة (FAQ)

س: كيف يؤثر خيار Foundation Fieldbus على التكامل مع أنظمة التحكم الموزعة؟

ج: تتيح واجهة Foundation Fieldbus الاتصالات الرقمية متعددة النقاط عبر كابل زوج مجدول واحد، وتنقل قيم تركيز الغاز الدقيقة وحالة الجهاز وكتل التشخيص مباشرة إلى بيئات هندسة DCS.

س: ما هي خطوات الصيانة الموصى بها عند تشغيل مستشعر الأشعة تحت الحمراء MPD في البيئات المتربة؟

ج: قم بجدولة عمليات فحص دورية للنافذة البصرية باستخدام مستويات خرج التشخيص لجهاز الإرسال؛ نظف العدسات الياقوتية بقطعة قماش خالية من الوبر وكحول الأيزوبروبيل عند ظهور تحذيرات تدهور البصريات.

س: هل يمكن تأريض غلاف الفولاذ المقاوم للصدأ 316 بأمان في ساحات المحولات عالية الجهد؟

ج: نعم، يتضمن الغلاف أطراف تأريض داخلية وخارجية مخصصة للحفاظ على الحماية الكهرومغناطيسية ومنع الحلقات الأرضية في التركيبات الكهربائية الصناعية الثقيلة.

س: ماذا يحدث لتدفق بيانات ناقل المجال إذا تعرض المستشعر الداخلي لدائرة مفتوحة مفاجئة؟

ج: يقوم جهاز الإرسال بتحديث كتلة حالته التشخيصية على الفور لتعكس خطأ في المستشعر، ويرسل علامة إنذار ذات أولوية عالية عبر شبكة Foundation Fieldbus لتنبيه مشغل غرفة التحكم.

س: كيف أختار بين الحلقات التناظرية القياسية ونموذج Foundation Fieldbus؟

ج: اختر نموذج Foundation Fieldbus عندما تستخدم منشأتك أنظمة إدارة الأصول الرقمية وبنية ناقل متعددة المتغيرات؛ اختر الوحدات التناظرية القياسية لأنظمة الأمان المبرمجة القابلة للبرمجة (PLC) السلكية التقليدية.
