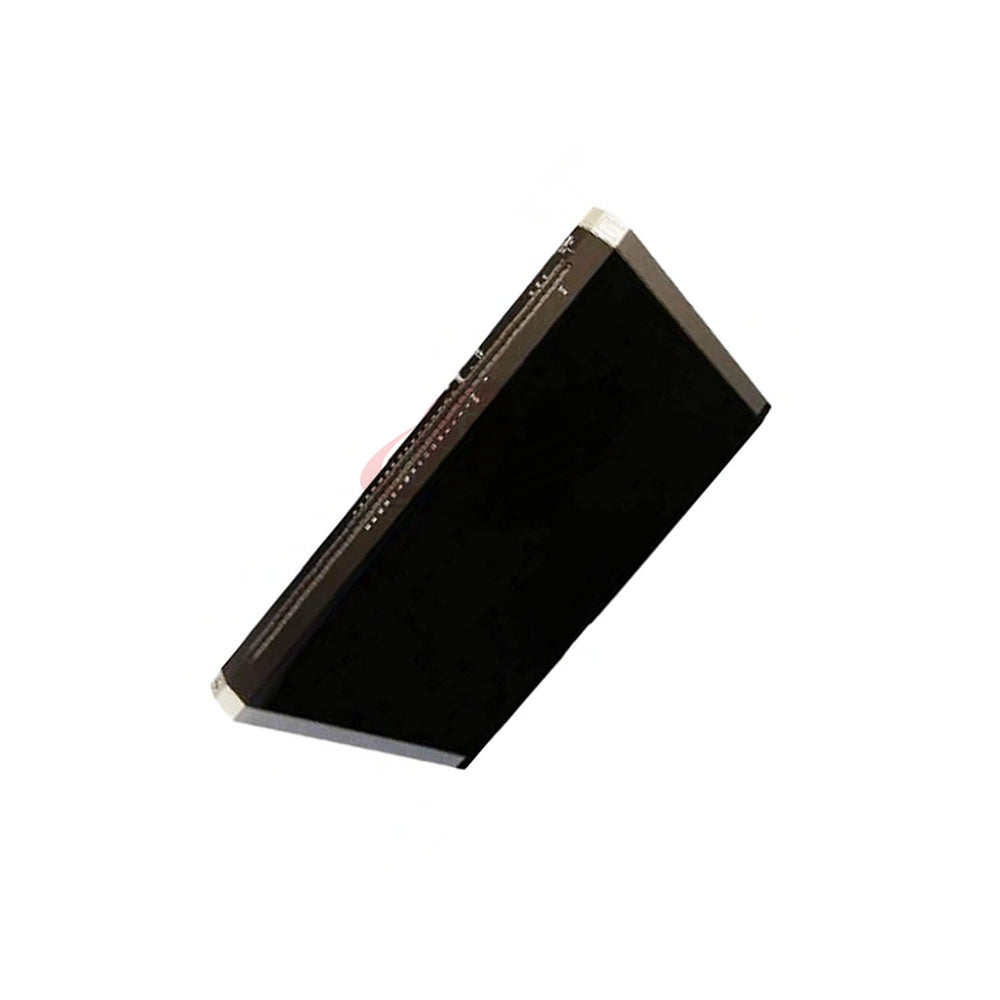

وحدة المعالجة المركزية X-CPU 01 HIMA وحدة تحكم السلامة CPU من سلسلة HIMax

هندسة أنظمة النواة

• يعمل X-CPU 01 كمحرك حاسوبي لا غنى عنه لمنصة السلامة HIMA HIMax.
• تم تصميم هذه الوحدة على معالج PowerPC عالي الأداء، وتنسق ما يصل إلى 32 برنامج مستخدم متزامن.
• يتعامل X-CPU01 مع منطق السلامة المعقد، وبروتوكولات الاتصال المركزية، وإدارة التكرار على مستوى النظام.
• يسهل اتصالات safeethernet، مما يضمن تبادل بيانات محدد في بيئات عالية التكامل.
• مع تسجيل الأحداث المتكامل، يلتقط X-CPU 01 أحداث التشخيص الداخلية لوحدة المعالجة المركزية (CPU) وأحداث تشخيص مستوى الإدخال/الإخراج للتحليل الجنائي.

المواصفات الهندسية

• الشركة المصنعة: HIMA
• النموذج: X-CPU 01 (رقم الجزء: X-CPU01)
• السلسلة: نظام السلامة HIMax
• سلامة التكامل: SIL 3 / الفئة 4 / معتمد PL e
• هندسة المعالج: معالج PowerPC
• تخصيص الذاكرة: 128 ميجابايت فلاش EPROM | 256 ميجابايت DDRAM/NVRAM
• سعة برنامج المستخدم: إجمالي 10 ميجابايت متوفر (يدعم ما يصل إلى 32 برنامجًا)
• واجهات الشبكة: 4 x RJ-45 (10/100/1000 Base-T) مع التفاوض التلقائي
• بروتوكولات الاتصال: safeethernet, PADT (أداة البرمجة والتصحيح)
• جهد التشغيل: 24 VDC (متوافق مع SELV/PELV، -15%...+20%)
• استهلاك التيار: 1.4 أمبير (فيوز داخلي 7.5 أمبير)
• الأبعاد: 310 مم × 29.2 مم × 236 مم
• مقاومة البيئة: حماية IP20 | نطاق تشغيل من 0 إلى +60 درجة مئوية

رؤية Global PLC Spare HUB

• تم تصميم X-CPU 01 للتشغيل "بدون توقف"، مما يسمح بتكرار متعدد الرؤساء مع ما يصل إلى أربع وحدات متزامنة.
• يؤكد مراجعتنا الفنية على إنتاجيته الرائعة البالغة 1000 Base-T، والتي تزيل اختناقات الاتصال في عمليات نشر HIMax على نطاق واسع.
• على عكس وحدات التحكم ذات المستوى الأدنى، يدير X-CPU01 ما يصل إلى 20,000 متغير محفز للأحداث دون تقليل أوقات استجابة السلامة.
• يضمن استخدام مكثفات ذهبية عالية الجودة للتخزين المؤقت للوقت تزامنًا خاليًا من الصيانة للساعة، متجنبًا المخاطر المرتبطة ببطاريات الليثيوم.

التطبيق الصناعي وتوافق المعدات

• إغلاق الطوارئ (ESD): معالجة سريعة للعزل الحرج في قطاعات البتروكيماويات ومصافي النفط.
• أنظمة الحريق والغاز (F&G): إدارة منطق التصويت المعقد للمستشعرات والإنذارات عبر المواقع الصناعية الموزعة.
• أنظمة إدارة الموقد (BMS): تحكم عالي الموثوقية في غلايات محطات الطاقة وأنظمة التدفئة.
• تحكم التوربينات: حماية من السرعة الزائدة تتطلب أوقات استجابة سريعة للغاية للسلامة (≥ 20 مللي ثانية).
• تكامل المعدات: يتصل بسلاسة مع جميع وحدات الإدخال/الإخراج HIMax ومحطات الهندسة PADT المركزية.

التشخيص والمراقبة المتقدمة

• تخزين الأحداث الداخلية: سعة مخصصة لـ 5,000 حدث مخزنة في NVRAM لتشخيص دقيق بعد الأعطال.
• صحة الأجهزة: مراقبة الحالة في الوقت الفعلي عبر مصابيح LED الأمامية للنظام ولوحات المعلومات المركزية للبرامج.
• تشخيصات Safeethernet: مراقبة مستمرة لارتعاش الشبكة وسلامة الحزم للحلقات الحرجة للسلامة.
• تتبع التكرار: الكشف التلقائي وحالة التزامن لوحدات X-CPU 01 الثانوية داخل الرف.

اللوجستيات والضمان

• ضمان الجودة: ضمان شامل لمدة 12 شهرًا على جميع وحدات X-CPU01.
• سرعة الإرسال: الوحدات جاهزة للشحن في غضون 24 إلى 48 ساعة من تأكيد الطلب.
• الشحن السريع العالمي: شراكة لوجستية استراتيجية مع FedEx وUPS وDHL للتسليم الدولي السريع.
• معايير التعبئة والتغليف: تُشحن في حماية صناعية مضادة للكهرباء الساكنة مع تضمين وثائق المصنع الكاملة.

الأسئلة الشائعة التقنية

• السؤال: كيف يدير X-CPU 01 إدارة الذاكرة لبرامج المستخدم المتعددة؟
• الإجابة: يتم تخصيص 1023 كيلوبايت لكل برنامج من البرامج الـ 32 من ذاكرة البرنامج والبيانات المخصصة لضمان التنفيذ المحدد دون تداخل منطقي.


• السؤال: ما أهمية "المكثف الذهبي" في نموذج المعالج هذا؟
• الإجابة: يوفر مخزنًا مؤقتًا موثوقًا للساعة الحقيقية أثناء انقطاع التيار الكهربائي، مما يلغي الصيانة الدورية المطلوبة للبطاريات التقليدية.


• السؤال: هل يمكن دمج X-CPU01 في بنية شبكة جيجابت؟
• الإجابة: نعم، تدعم الوحدة معايير 1000 Base-T مع التفاوض التلقائي والعبور التلقائي عبر جميع المنافذ الأربعة المدمجة RJ-45.


• السؤال: ماذا يحدث إذا تم تشغيل الفيوز الداخلي 7.5 أمبير؟
• الإجابة: الفيوز الداخلي مكون أمان حيوي؛ وعادة ما يشير التشغيل إلى حدث تيار زائد داخلي خطير يتطلب فحصًا للأجهزة.


• السؤال: هل من الممكن خلط تصنيفات SIL مختلفة ضمن تكوين X-CPU 01 واحد؟
• الإجابة: بينما الوحدة معتمدة SIL 3، يتم تحديد سلامة الحلقة الكلية بواسطة المكون الأقل تصنيفًا وإعدادات دليل السلامة HIMax الخاص بك.

دليل الاختيار والشراء

• تأكد من إجمالي عدد المتغيرات لديك؛ إذا تجاوزت 20,000 محفز للأحداث، قم بتوزيع المنطق عبر وحدات X-CPU 01 متعددة.
• تأكد من أن مصدر الطاقة الخاص بك متوافق تمامًا مع SELV/PELV للحفاظ على تصنيف السلامة من الفئة الثالثة للحماية للوحدة.
• تحقق من توافق البرامج الثابتة بين X-CPU01 ولوحة الدوائر الخلفية HIMax الحالية أو إصدار الرف الخاص بك.
• لمتطلبات التوفر العالي، نوصي بالشراء في أزواج للاستفادة من دعم التكرار الأصلي رباعي الاتجاهات لنظام HIMax Safety System.
