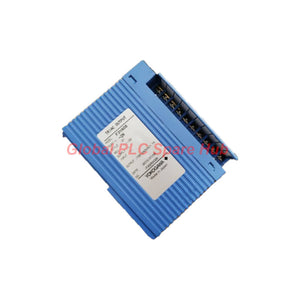

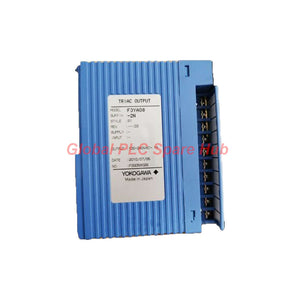

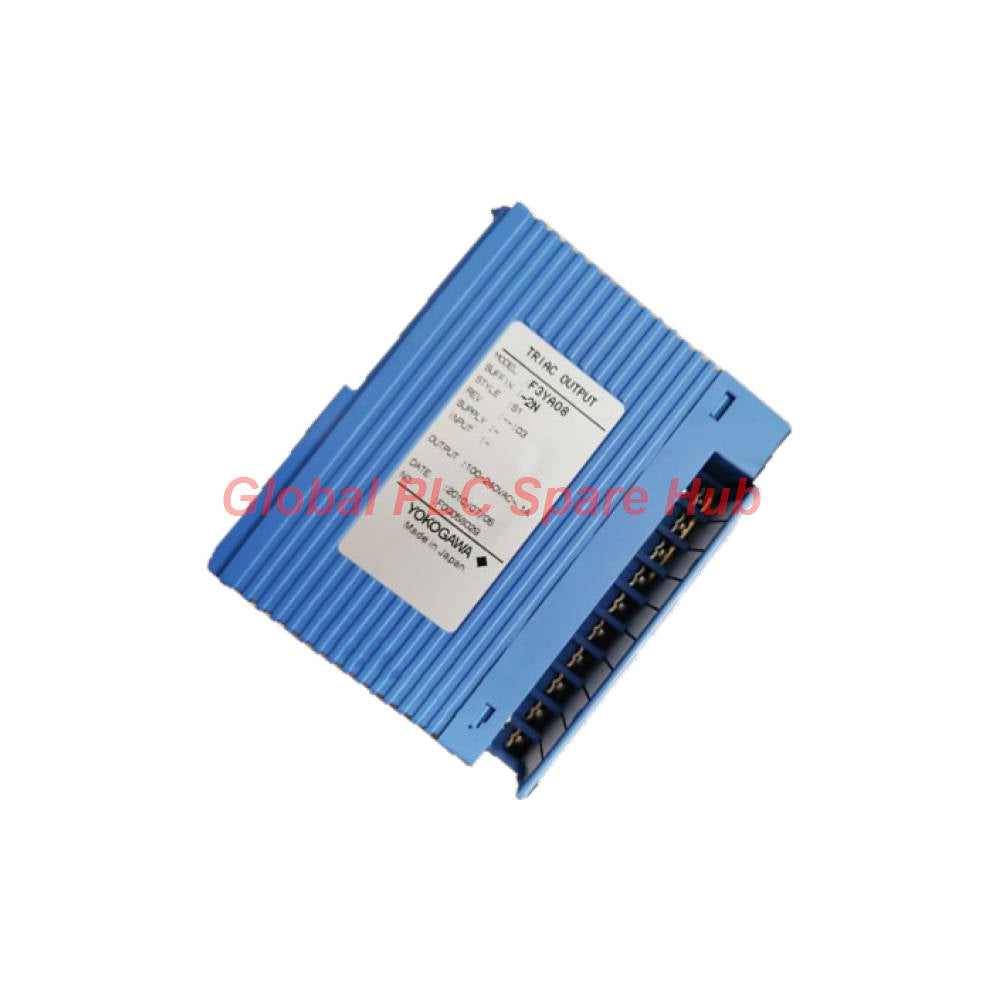

F3YA08-2N وحدة خرج تيار متردد TRIAC Yokogawa FA-M3
Manufacturer: Yokogawa
Product No.: F3YA08-2N
Condition： متوفر بالمخزون
Product Type: وحدة خرج التيار المتردد
Product Origin: SG
Payment: T/T, Western Union
Weight: 180g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
بنية الهندسة ومصفوفة النظام
تعمل بطاقة F3YA08-2N المصممة من قبل يوكوجاوا كوحدة مخرجات TRIAC قوية ضمن عائلة وحدات التحكم النمطية FA-M3 Series. صُممت هذه الوحدة ذات الـ 8 قنوات للتبديل في أحمال التيار المتردد ذات الحالة الصلبة، وتتعامل مع المشغلات ذات جهد الخط دون تآكل التلامس الميكانيكي أو ضوضاء قوس المرحل المسموعة.
- رمز طراز الكتالوج: F3YA08-2N
- الشركة المصنعة والعلامة التجارية: يوكوجاوا إلكتريك كوربوريشن
- تصنيف المنتج: وحدة مخرجات تيار متردد TRIAC ذات حالة صلبة من سلسلة FA-M3
- كثافة القنوات: إجمالي 8 مخرجات (8 نقاط تشترك في خط مشترك واحد)
- واجهة توصيل الأسلاك الميدانية: كتلة طرفية قابلة للفصل بـ 10 نقاط مع براغي M3.5
- حمل التيار على اللوحة الخلفية: 130 مللي أمبير عند 5 فولت تيار مستمر (يُسحب مباشرة من الرف المضيف)
- متطلبات مصدر الطاقة الخارجي: لا يلزم مصدر خارجي للدوائر المنطقية الداخلية
المواصفات الفنية ومقاييس الأداء
| معيار الأداء | المواصفات الهندسية |
|---|---|
| نطاق جهد الحمل المقدر | تصنيف مستمر لجهد الخط من 100 إلى 240 فولت تيار متردد |
| تصنيف التيار لكل نقطة | 1.0 أمبير/نقطة (من 0 إلى 40 درجة مئوية)؛ خفض الأداء الحراري إلى 0.7 أمبير/نقطة (من 40 إلى 55 درجة مئوية) |
| إجمالي تيار الناقل المشترك | 3.0 أمبير كحد أقصى إجمالي عبر جميع النقاط الثماني لكل خط مشترك |
| حماية العزل | العزل البصري باستخدام المزدوج الضوئي يحمي إلكترونيات الناقل الداخلي |
| سرعة التبديل (إيقاف→تشغيل) | 1.0 مللي ثانية كحد أقصى لتأخير التشغيل |
| سرعة التبديل (تشغيل→إيقاف) | 1/2 دورة تيار متردد + 1.0 مللي ثانية كحد أقصى (خاصية الإيقاف عند عبور الصفر) |
| هبوط الجهد وتسرب التيار في حالة التشغيل | 1.5 فولت تيار متردد كحد أقصى لهبوط الجهد في حالة التشغيل؛ 3.0 مللي أمبير كحد أقصى لتيار التسرب في حالة الإيقاف |
| كبت التيار العابر | شبكة امتصاص CR مدمجة مع متغيرة MOV |
| النطاق البيئي | التشغيل: من 0 إلى 55 درجة مئوية (من 10 إلى 90% رطوبة نسبية غير مكثفة)؛ التخزين: من -20 إلى 75 درجة مئوية |
| الوزن الفعلي للوحدة | 150 غرامًا بتصميم مدمج للشق |
التطبيقات الصناعية وبيئات النظام
- تشغيل ملفات الصمامات الكهربائية والصمامات: التبديل المباشر لصمامات التحكم الهيدروليكية 110 فولت/230 فولت تيار متردد، وصمامات الاتجاهات الهوائية، وخانقات العمليات.
- التحكم الحراري الصناعي: التبديل الدقيق عند عبور الصفر لعناصر التدفئة بالتيار المتردد، والأفران الصناعية، وقضبان الختم الحراري في خطوط التعبئة والتغليف.
- التحكم في بادئ تشغيل المحرك والمرحلات: تشغيل ملفات المرحلات المغناطيسية وبادئات تشغيل المحركات 100-240 فولت تيار متردد دون تآكل أو تآكل التلامس.
قدرات التشخيص وميزات حماية النظام
- حماية مزدوجة من التيار العابر: تجمع بين شبكة امتصاص CR داخلية ومتغيرة أكسيد معدني (MOV) لكبح الارتداد الحثي عالي الجهد للتيار المتردد.
- عزل القنوات بالمزدوج الضوئي: يمنع نبضات التيار المتردد عالي الجهد وضوضاء الأرض من الانتقال إلى اللوحة الخلفية FA-M3.
- مراقبة التيار الحراري: يدعم القياس الحتمي للتيار لمنع الحمل الحراري الزائد أثناء ارتفاع درجات حرارة البيئة المحيطة للصندوق.
رؤية Global PLC Spare HUB
يوفر نشر مخرجات TRIAC ذات الحالة الصلبة مثل F3YA08-2N موثوقية طويلة الأمد استثنائية مقارنة بالمرحلات الكهروميكانيكية، مما يلغي تآكل التلامس المادي. ومع ذلك، يجب على المهندسين الميدانيين مراعاة تيار التسرب الأقصى في حالة الإيقاف البالغ 3.0 مللي أمبير المتأصل في وصلات TRIAC. عند تشغيل أحمال التيار المتردد منخفضة الطاقة، مثل ملفات المرحلات الصغيرة أو أضواء المؤشر LED، يمكن أن يتسبب تيار التسرب هذا في الاحتفاظ الخاطئ بالملف أو وميض الضوء؛ ويتم حل هذا على الفور عن طريق تركيب مقاومة تفريغ متوازية عبر الأحمال منخفضة الممانعة. بالإضافة إلى ذلك، يجب مراقبة درجات حرارة البيئة المحيطة للخزان بدقة—إذا ارتفعت درجات حرارة الصندوق فوق 40 درجة مئوية، ينخفض إجمالي سعة التيار لكل نقطة من 1.0 أمبير إلى 0.7 أمبير، ويجب ألا يتجاوز إجمالي التيار المشترك أبدًا حد المسار الهيكلي البالغ 3.0 أمبير.
الخدمات اللوجستية والتعبئة وشروط الضمان
- حالة المنتج: أجهزة جديدة 100% ومختومة أصليًا من المصنع.
- تغطية الضمان: ضمان شامل لمدة 12 شهرًا من المصنع اعتبارًا من تاريخ الشراء.
- معالجة الطلبات: نافذة معالجة وشحن سريعة خلال 24 إلى 48 ساعة.
- الشحن السريع العالمي: تسليم جوي سريع وآمن إلى جميع أنحاء العالم عبر FedEx وUPS وDHL.
الأسئلة الشائعة
لماذا يعتمد وقت الاستجابة من التشغيل إلى الإيقاف على تردد دورة التيار المتردد؟
تظل أجهزة TRIAC موصلة بطبيعتها حتى تمر موجة التيار المتردد عبر الصفر، مما يعني أن توقيت الإيقاف يستغرق ما يصل إلى نصف دورة تيار متردد (8.3 مللي ثانية عند 60 هرتز أو 10 مللي ثانية عند 50 هرتز) بالإضافة إلى 1 مللي ثانية.
كيف تؤثر درجة حرارة التشغيل المحيطة على تصنيفات تيار القنوات في F3YA08-2N؟
بين 0 درجة مئوية و40 درجة مئوية، تدعم كل قناة حمل تيار كامل قدره 1.0 أمبير؛ من 40 درجة مئوية إلى 55 درجة مئوية، ينخفض التيار المستمر لكل قناة خطيًا إلى حد أقصى قدره 0.7 أمبير.
هل يلزم مصدر طاقة خارجي لتشغيل منطق الوحدة؟
لا يلزم مصدر طاقة خارجي؛ يتم سحب طاقة منطق التحكم الداخلي بالكامل من ناقل اللوحة الخلفية FA-M3 بجهد 5 فولت تيار مستمر عند 130 مللي أمبير.
ما الذي يمنع التيارات العابرة الحثية عالية الجهد من إتلاف قنوات المخرج؟
تتضمن كل قناة مدمجة امتصاص CR (دائرة snubber) موازية لمتغيرة MOV لامتصاص التيارات العابرة الحثية من الملفات وملفات المرحلات.
ما هي إرشادات الاختيار التي تضمن إيقاف أحمال التيار المتردد الصغيرة تمامًا عند توصيلها بمخرجات TRIAC؟
تحقق من أن تيار الاحتفاظ للحمل يتجاوز تيار تسرب الوحدة البالغ 3.0 مللي أمبير؛ إذا كان عتبة احتفاظ الحمل أقل، فقم بتركيب مقاومة حمل مساعدة عبر أطراف المخرج لتفريغ الجهد المتبقي.
