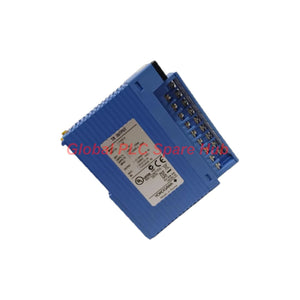

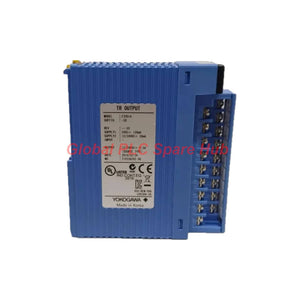

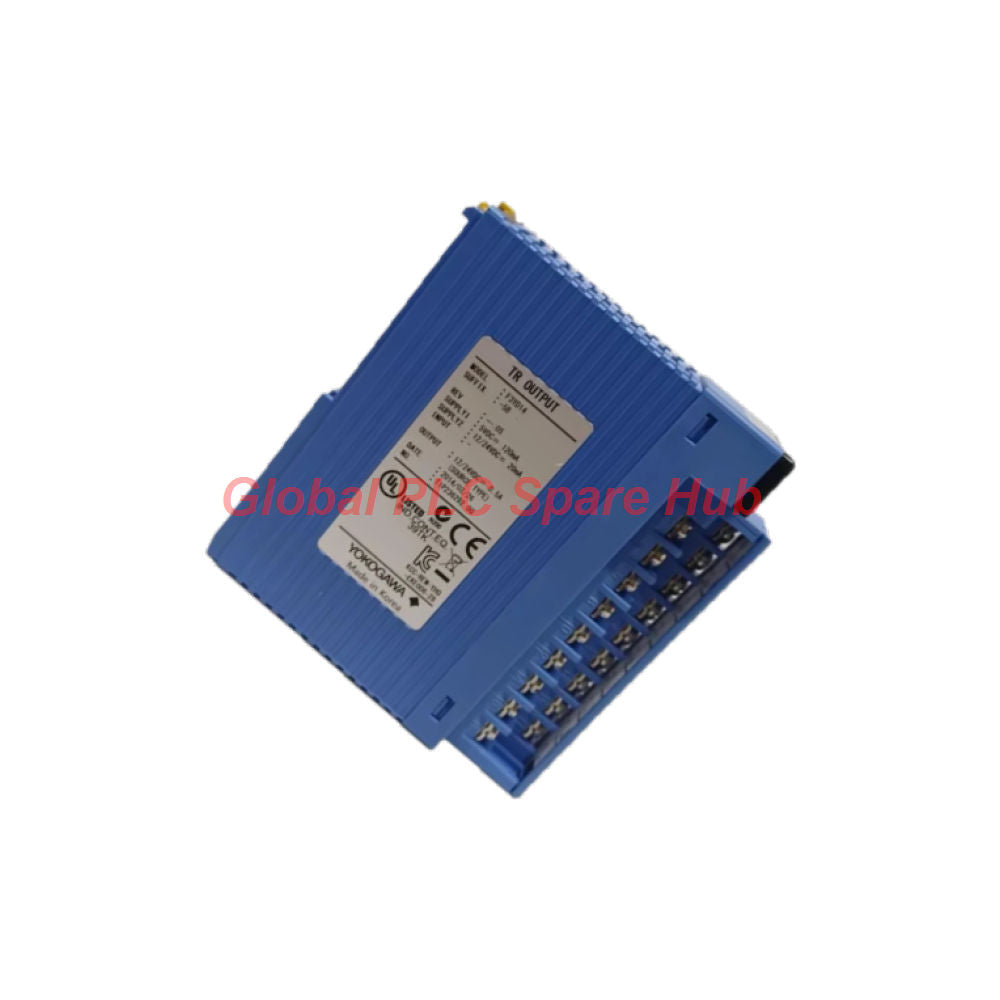

بطاقة إخراج رقمية من نوع المصدر يوكوجاوا سلسلة F3YD14-5B

بنية الهندسة ومصفوفة النظام

تعمل وحدة F3YD14-5B المصنّعة من قبل يوكوغاوا كوحدة مخرجات ترانزستور عالية الكثافة ضمن بيئة وحدة التحكم المتقدمة من سلسلة FA-M3. صُممت هذه البطاقة ذات الـ 14 نقطة من المخرجات المنفصلة بدائرة تبديل من نوع المصدر (Source Type) لتشغيل أحمال الميدان باستجابة تبديل سريعة، مع حماية منطق اللوحة الخلفية عبر عزل الموصل الضوئي.

• رمز طراز الكتالوج: F3YD14-5B
• الشركة المصنّعة والعلامة التجارية: يوكوغاوا إلكتريك كوربوريشن
• تصنيف المنتج: وحدة مخرجات ترانزستور من سلسلة FA-M3 (من نوع المصدر)
• تجميع القنوات: إجمالي 14 مخرجًا (8 نقاط/مشترك و6 نقاط/مشترك)
• طرف واجهة الميدان: كتلة أطراف قابلة للفصل بـ 18 نقطة مع براغي M3.5
• استهلاك طاقة النظام: 120 مللي أمبير عند 5 فولت تيار مستمر (ناقل اللوحة الخلفية الداخلي)

المواصفات الفنية ومقاييس الأداء

التطبيقات الصناعية وبيئات النظام

• خطوط التجميع الآلية عالية السرعة: تشغيل الصمامات اللولبية والمشغلات الهوائية ومحفزات المرحلات الضوئية بدقة تقل عن الملي ثانية.
• وحدات تصنيع أشباه الموصلات: إدارة إشارات التحكم في تدفق الغازات فائقة النظافة دون إحداث تذبذبات ميكانيكية ناتجة عن التلامس.
• آلات التعبئة والفرز: التحكم في مصابيح المؤشرات بجهد 24 فولت تيار مستمر وأبواق الإنذار وبادئات الحالة الصلبة في دورات تشغيل مستمرة.

القدرات التشخيصية وأنماط أعطال النظام

• سلوك مخرج خطأ وحدة المعالجة المركزية القابل للتكوين: إعدادات حالة الاحتفاظ (HOLD) أو إعادة الضبط (RESET) القابلة للاختيار للحفاظ على سلامة العملية في حال حدوث خطأ في المعالج المضيف.
• تثبيت نشط للجهد الزائد: يمنع الحماية الديناميكية النشطة للتثبيت حدوث أضرار في ترانزستورات التبديل الداخلية ناتجة عن العبورات الجهدية الحثية.
• تجميع مستقل للقنوات: تصميم ناقل مشترك مزدوج (8 نقاط + 6 نقاط) يعزل فروع إمداد جهد الميدان المنفصلة لتسهيل تتبع الأعطال.

رؤية عالمية حول وحدات PLC الاحتياطية

عند تصميم مخرجات الحالة الصلبة عالية الكثافة للآلات المؤتمتة، تعد الانضباط في التوصيلات والإدارة الحرارية من الأمور بالغة الأهمية. تستخدم الوحدة F3YD14-5B بنية ترانزستور من نوع المصدر، ما يعني أن أحمال الميدان تتصل بين طرف المخرج وخط إمداد الجهد السالب 0 فولت. يجب على فنيي الميدان الانتباه الصارم إلى حد التيار المشترك البالغ 2.0 أمبير؛ إذ سيؤدي تجاوز 2.0 أمبير عبر ناقل التيار المشترك ذي الـ 8 نقاط أو الـ 6 نقاط إلى ارتفاع درجة حرارة جسور المسارات الداخلية. يساهم استخدام دائرة التثبيت النشطة المدمجة في إطالة عمر الوحدة عند تبديل ملفات الصمامات اللولبية الحثية، لكن يظل إضافة صمامات ثنائية ارتدادية خارجية مباشرة عند حمل الميدان أفضل ممارسة في مسارات الكابلات الطويلة داخل بيئات المصانع عالية الضوضاء.

الشروط اللوجستية والتعبئة والضمان

• حالة المنتج: معدات جديدة 100% ومختومة من المصنع.
• تغطية الضمان: ضمان شامل لمدة 12 شهرًا من المصنع اعتبارًا من تاريخ الشراء.
• معالجة الطلبات: نافذة معالجة وشحن سريعة خلال 24 إلى 48 ساعة.
• الشحن السريع العالمي: توصيل جوي سريع وآمن إلى جميع أنحاء العالم عبر FedEx وUPS وDHL.

الأسئلة الشائعة

كيف يختلف توصيل مخرجات الترانزستور من نوع المصدر عن تكوينات مخرجات نوع المصبّ (Sink Type)؟

توفر مخرجات نوع المصدر تيارًا موجبًا بجهد 12-24 فولت تيار مستمر من الطرف إلى الحمل، بينما تسحب مخرجات نوع المصبّ التيار من الحمل إلى الأرض.

ما إعدادات حالة المخرج التي تحدث في حال حدوث خطأ في تسلسل BASIC أو وحدة المعالجة المركزية؟

في وحدات المعالجة المركزية التسلسلية، يكون إعداد حالة المخرج الافتراضي هو إعادة الضبط (إيقاف التشغيل)، ولكن يمكن ضبطه على الاحتفاظ؛ أما في وحدات المعالجة المركزية BASIC، فتظل حالة المخرج ثابتة دائمًا على الاحتفاظ أثناء توقف المعالج.

لماذا يُعد حد 2.0 أمبير لكل مشترك أمرًا بالغ الأهمية عند تحديد أحجام دوائر الحمل؟

على الرغم من أن كل قناة تتعامل مع ما يصل إلى 0.5 أمبير بشكل فردي، يجب ألا يتجاوز التيار التراكمي المتدفق عبر السلك المشترك ذي الـ 8 نقاط أو الـ 6 نقاط 2.0 أمبير لمنع الحمل الحراري الزائد.

ما الدور الذي تلعبه حماية الارتفاع المفاجئ في الجهد بالتثبيت النشط على أحمال التيار المستمر الحثية؟

تمتص دائرة التثبيت النشطة الداخلية الارتداد الحثي عالي الجهد الناتج عند فقدان الصمامات اللولبية أو ملفات المرحلات طاقتها، مما يمنع انهيار الجهد عبر ترانزستورات التبديل.

ما مقاس السلك الموصى به لكتلة أطراف البراغي M3.5 ذات الـ 18 نقطة؟

استخدم سلكًا نحاسيًا مجدولًا مع أطراف كبسية أو حلقية مصممة لبراغي M3.5، مع ضمان عزم ميكانيكي محكم لمنع التوصيلات الرخوة تحت الاهتزازات العالية للآلات.
