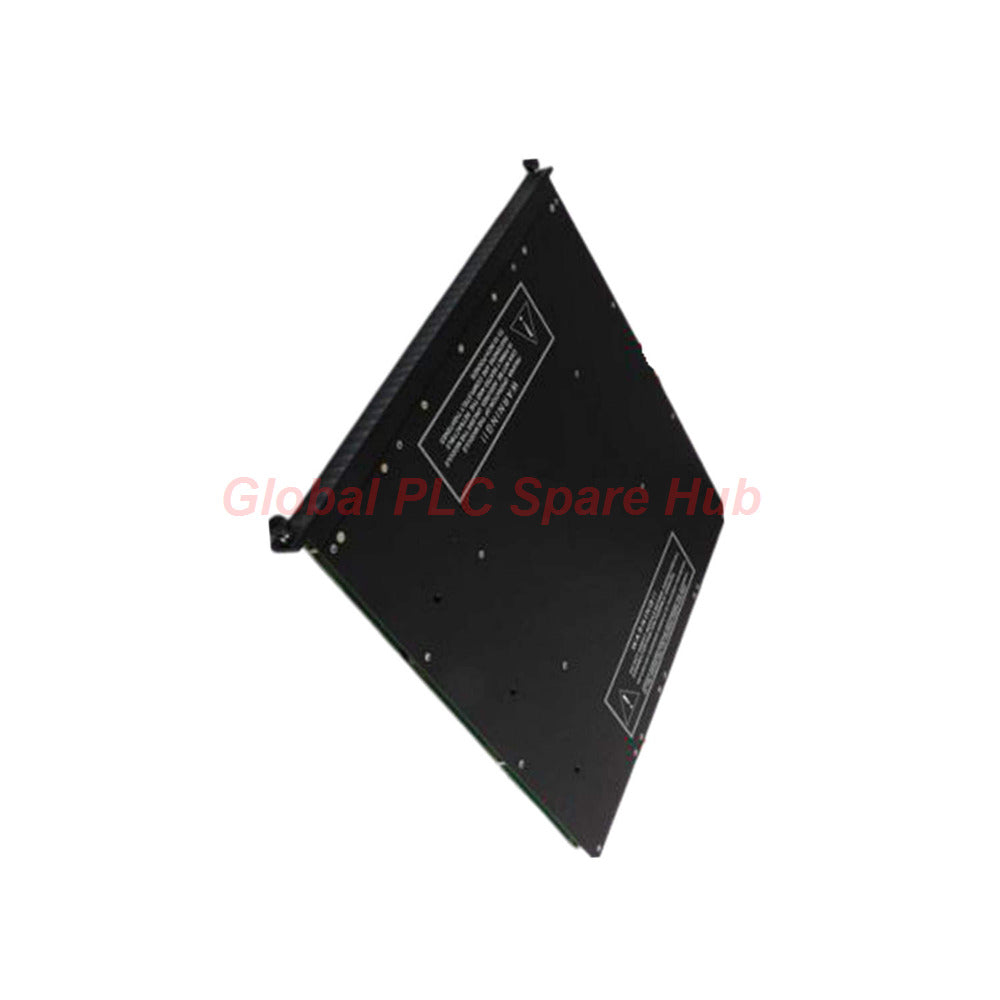

وحدة إدخال النبض PI3381 من Triconex | وحدة إدخال/إخراج السلامة 3381 من Invensys

رؤية المركز العالمي لقطع غيار PLC (Global PLC Spare HUB)

• يعتبر PI3381 معيارًا لاكتساب التردد عالي الدقة ضمن بنية Triconex.
• على عكس المدخلات الرقمية القياسية، يستخدم PI3381 دقة 24 بت لالتقاط تقلبات السرعة الدقيقة.
• تم تصميم مرحلة الإدخال التفاضلي الخاصة به خصيصًا لرفض الضوضاء الشائعة في البيئات الصناعية.
• يوفر PI3381 بيانات حاسمة لمنطق التصويت الآمن TMR (النموذج الثلاثي الزائد).
• تفضل فرق الهندسة PI3381 لاستقراره الفائق في تتبع السرعات المنخفضة البالغة 0.5 هرتز.

المواصفات الهندسية

• العلامة التجارية: Invensys Triconex
• الموديل: PI3381 (رقم الجزء 3381)
• السلسلة: Triconex Safety I/O
• قنوات الإدخال: 6 قنوات تفاضلية معزولة
• نطاق التردد: 0.5 هرتز إلى 32 كيلوهرتز
• دقة القياس: 24 بت عالية الدقة
• نطاق السرعة: يصل إلى 32,000 دورة في الدقيقة (قابل للتكوين عبر أسنان الترس)
• الحد الأقصى للجهد: ±33 فولت تيار مستمر تحمل الإدخال
• معدل التغيير: يتعامل مع ما يصل إلى 4,000 دورة في الدقيقة في الثانية
• تصنيف العزل: 800 فولت تيار مستمر من المنطق إلى الأرض
• معدل المسح: فاصل تحديث 20 مللي ثانية

التوافق والمعدات المستهدفة

• محسن لشاسيهات وحدات التحكم الآمنة Triconex v9 و v10 و v11.
• متوافق مع كل من مستشعرات الالتقاط المغناطيسي السلبية (MPU) ومستشعرات الجامع المفتوح النشطة.
• مصمم لحوامل الحماية من السرعة الزائدة في التوربينات البخارية والتوربينات الغازية والضواغط الطاردة المركزية.
• يتكامل مع برنامج TriStation 1131 لضبط مقياس أسنان الترس (1-255 سنًا).
• يدعم الإنهاء على مستوى اللوحة الأساسية مع خيارات مقاومة محددة لمطابقة المعاوقة.

التشخيص المتقدم والميزات

• اختبار دقة المرجع: يتحقق PI3381 ذاتيًا من المراجع الداخلية للتردد باستمرار.
• اكتشاف خطأ الأسلاك: مراقبة فورية لظروف الدائرة المفتوحة أو الدائرة القصيرة في أسلاك الحقل.
• تحليل دورة العمل: يتحمل دورات عمل تتراوح من 20% إلى 80% مع الحفاظ على دقة ±0.01% عند الترددات العالية.
• رفض الضوضاء: المكثفات عالية الجهد ومدخلات الوضع التفاضلي تزيل التداخل الكهرومغناطيسي من محركات التردد المتغير القريبة.
• استشعار عرض النبضة: يكتشف النبضات الضيقة التي تصل إلى 10 ميكروثانية لمراقبة العمود بسرعات عالية جدًا.

سيناريوهات التطبيق

• إيقاف التشغيل في حالات الطوارئ (ESD) للآلات التوربينية الدوارة عالية السرعة.
• التحكم المستمر في السرعة وحماية من السرعة الزائدة في محطات الطاقة.
• حساب تدفق الكتلة من خلال تكامل عداد التدفق من نوع التوربين.
• استشعار موضع واتجاه العمود الحرج في الناقلات الصناعية الثقيلة.

الخدمات اللوجستية والضمان

• فترة الضمان: ضمان شامل لمدة 12 شهرًا على الأداء الصناعي.
• شركة الشحن: شحن دولي سريع عبر FedEx و DHL و UPS.
• وقت الإرسال: يتم الشحن في غضون 24-48 ساعة من مخزوننا العالمي.
• التعبئة والتغليف: مغلف بإحكام في حماية أصلية مقاومة للرطوبة ومطابقة لمعايير ESD.

الاختيار والتوجيه الخبير

• تحقق من عدد أسنان الترس في تكوين TriStation لضمان ضبط مقياس RPM لـ PI3381.
• بالنسبة للمستشعرات المغناطيسية عند الدورات المنخفضة في الدقيقة، تأكد من تحسين فجوة المستشعر لحد حساسية 0.5 هرتز.
• استخدم دائمًا الكابلات المجدولة المزدوجة المحمية للاستفادة من رفض الضوضاء في المدخل التفاضلي لـ PI3381.
• تحقق من حدود استهلاك طاقة اللوحة الخلفية عند تركيب وحدات PI3381 متعددة في رف واحد.

الأسئلة الشائعة للمحترفين

• ما هو الحد الأدنى لعرض النبضة المطلوب لتسجيل PI3381؟
• يتطلب PI3381 عرض نبضة لا يقل عن 10 ميكروثانية للكشف الموثوق.
• كيف يتعامل PI3381 مع التسارع أو التباطؤ السريع؟
• تم تصميم الوحدة لتتبع معدلات التغيير التي تصل إلى 4,000 دورة في الدقيقة في الثانية دون فقدان التزامن.
• هل يمكنني استخدام PI3381 لتطبيقات التردد المنخفض أقل من 1 هرتز؟
• نعم، يتميز PI3381 بثبات عالٍ يصل إلى 0.5 هرتز، مما يجعله مثاليًا لمراقبة تروس الدوران.
• ما هو تنبيه التشخيص الذي يحدث إذا فشل مستشعر الحقل؟
• يقوم PI3381 بتشغيل خطأ "صحة الإشارة" إذا انخفضت السعة أو التردد خارج الحدود المتوقعة.
• لماذا تعتبر دقة القياس 24 بت ضرورية لوحدات السرعة؟
• تسمح الدقة الأعلى لـ PI3381 بتوفير تغذية راجعة أكثر سلاسة لدائرة التحكم، خاصة عند الترددات المنخفضة.
