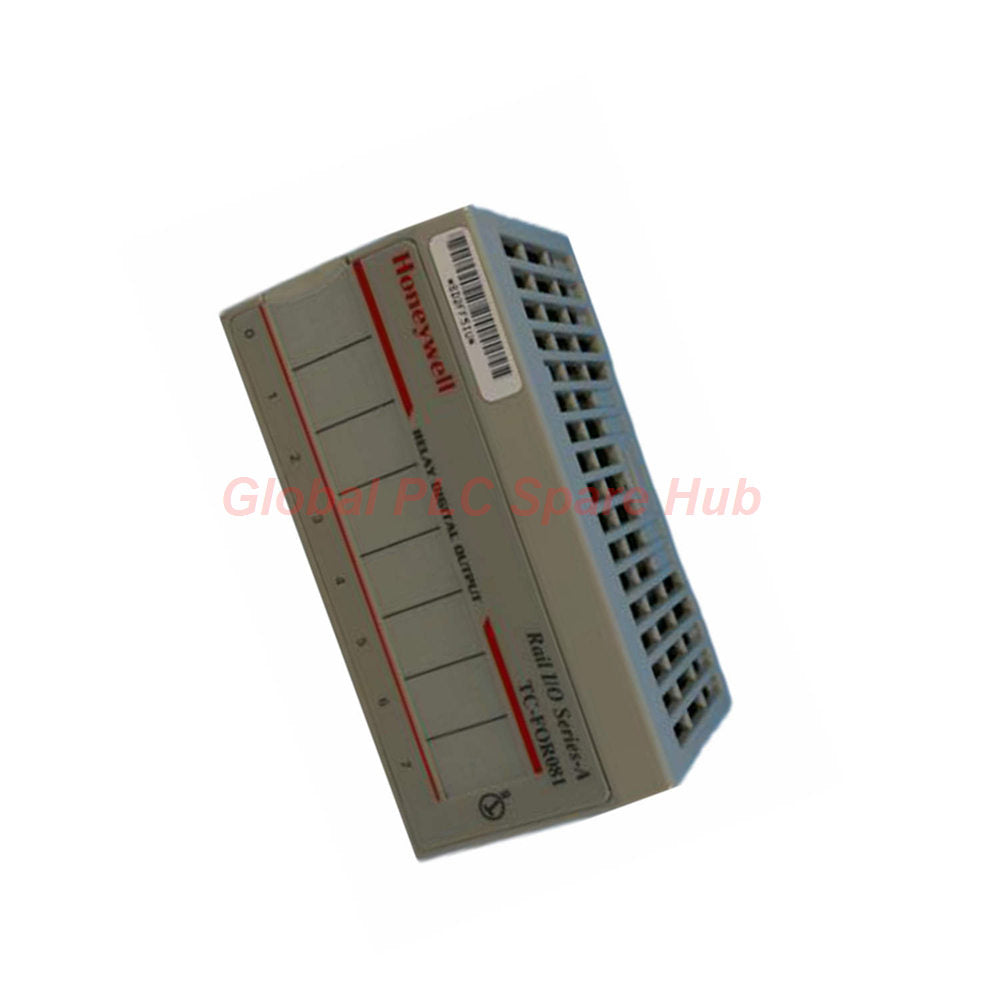

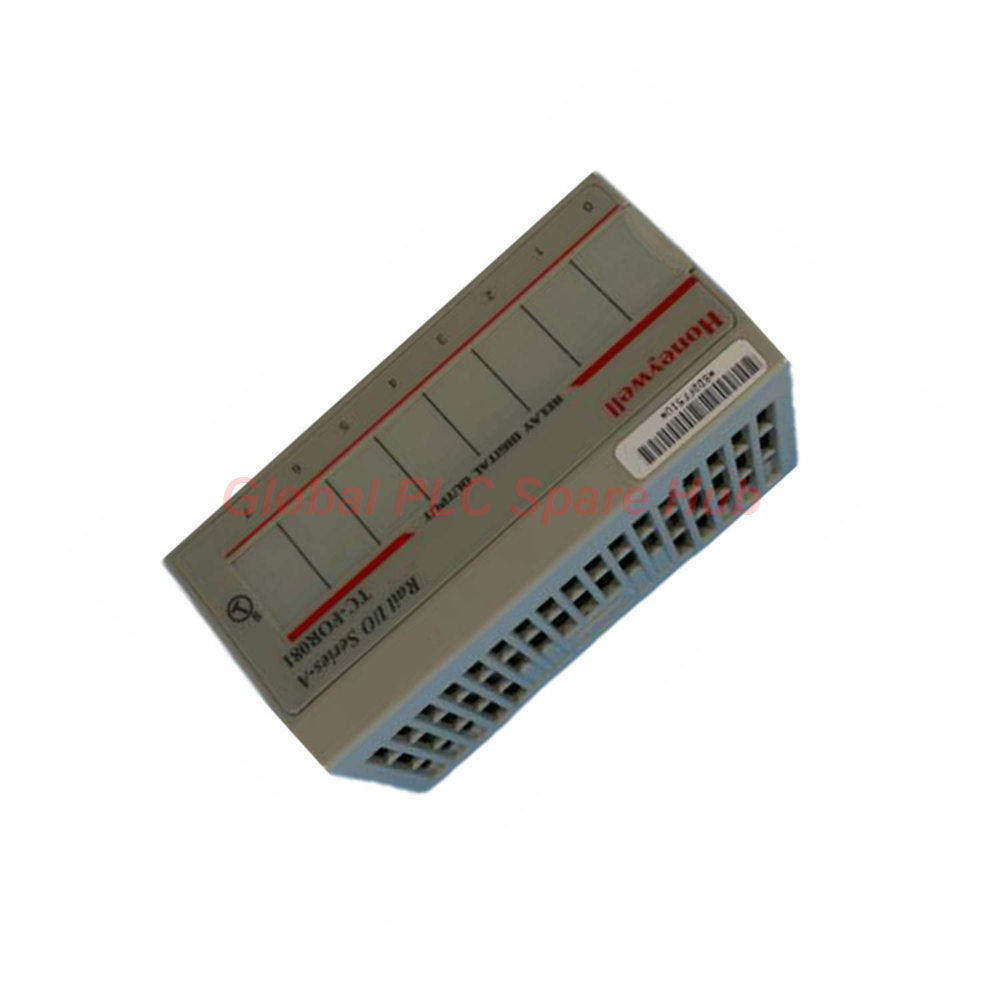

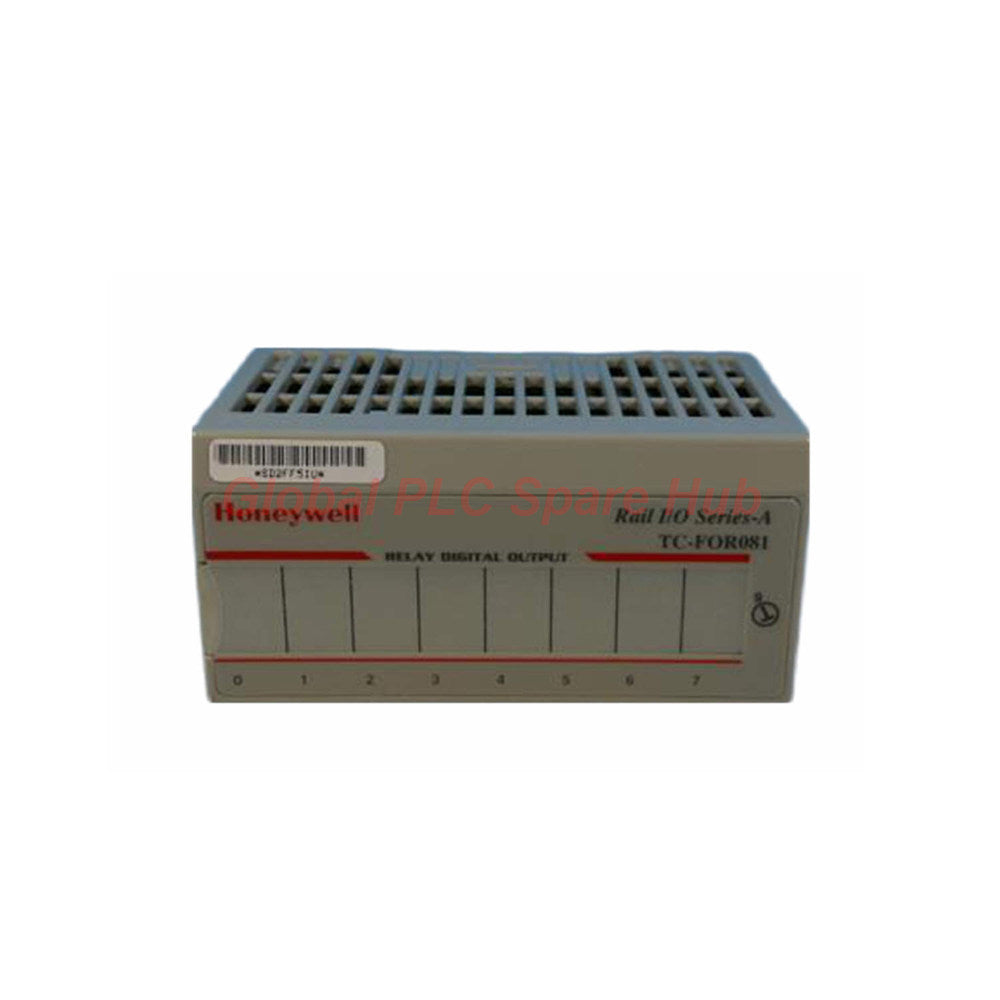

TC-FOR081 مخرج مرحل رقمي 8 قنوات للتحكم من Honeywell

Manufacturer: Honeywell
Product No.: TC-FOR081
Condition： متوفر بالمخزون
Product Type: وحدة خرج مرحل رقمي
Product Origin: USA
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

محرك تبديل المرحلات الصناعية – TC-FOR081

يوفر TC-FOR081 تحكمًا موثوقًا في الإخراج القائم على المرحلات لأنظمة الأتمتة الصناعية وواجهة العمليات.

تجمع الوحدة بين مخارج المرحلات الكهروميكانيكية المعزولة وحماية كهربائية قوية وأداء تبديل مستقر.

تدعم بنيتها الأجهزة الميدانية المتطلبة التي تعمل في بيئات التحكم بالتيار المتردد والتيار المستمر.

غالبًا ما ينشر المهندسون هذه الوحدة في أنظمة التحكم الموزعة، وخزانات أتمتة الآلات، ومنطق إيقاف العمليات.

تبسط البنية المدمجة عملية التركيب مع الحفاظ على موثوقية الدرجة الصناعية.

بنية التحكم في خرج المرحل

العلامة التجارية: Honeywell
الموديل: TC-FOR081
فئة الوحدة: وحدة إخراج رقمي للمرحلات
كمية المرحلات: 8 مخارج معزولة من النوع A
نمط الاتصال: مرحلات كهروميكانيكية مفتوحة عادةً
تصميم المؤشر: 8 مصابيح LED صفراء للحالة
واجهة المنطق: هيكل اتصال Flexbus
الإمداد الخارجي: 24 فولت تيار مستمر (اسمياً)
هيكل الحماية: عزل عالي الجهد بين الدوائر الميدانية والمنطقية
موضع مفتاح التثبيت: 9

قدرة التبديل الكهربائي – TC-FOR081

دعم الأحمال المقاومة للتيار المستمر
- 2 أمبير عند 5-30 فولت تيار مستمر
- 0.5 أمبير عند 48 فولت تيار مستمر
- 0.25 أمبير عند 125 فولت تيار مستمر
دعم الأحمال المقاومة للتيار المتردد
- 2 أمبير عند 125 فولت تيار متردد
- 2 أمبير عند 240 فولت تيار متردد
معالجة الأحمال الحثية
- يدعم التبديل الحثي في الحالة الثابتة
- قدرة تيار تدفقي 15 أمبير لأحمال التيار المتردد
- محسن للأجهزة الميدانية التي تعتمد على المرحلات
حماية العزل
- عزل تلامس 2550 فولت تيار مستمر
- عزل من المجال إلى المنطق 2550 فولت تيار مستمر
- عزل إمداد المنطق 850 فولت تيار مستمر

بيانات الأداء الفني

التسرب في حالة الإيقاف: 1 مللي أمبير من خلال دائرة التخميد
الجهد الأقصى للإخراج: 240 فولت تيار متردد
القدرة المقاومة القصوى: 480 واط عند 240 فولت تيار متردد
القدرة الحثية القصوى: 480 فولت أمبير عند 240 فولت تيار متردد
التيار الأقصى للتدفق: 15 أمبير
تأخير تشغيل المرحل: 8 مللي ثانية كحد أقصى
تأخير إيقاف المرحل: 26 مللي ثانية كحد أقصى
وقت التشغيل/التحرير: 10 مللي ثانية كحد أقصى
تردد التبديل: 0.3 هرتز كحد أقصى عند الحمل المقدر
مقاومة التلامس الأولية: 30 ملي أوم
الحد الأدنى لحمل التلامس: 100 ميكرو أمبير عند 100 مللي فولت تيار مستمر
عمر التلامس الكهربائي: 100,000 عملية كحد أدنى
تبديد الطاقة: 5.5 واط كحد أقصى
التبديد الحراري: 18.8 وحدة حرارية بريطانية/ساعة كحد أقصى
تيار Flexbus: 69 مللي أمبير عند 5 فولت تيار مستمر
نطاق جهد الإمداد: 19.2 إلى 31.2 فولت تيار مستمر
التيار الأقصى للإمداد: 125 مللي أمبير

التحمل البيئي والميكانيكي

درجة حرارة التشغيل: من 0 درجة مئوية إلى 55 درجة مئوية
درجة حرارة التخزين: من -40 درجة مئوية إلى 85 درجة مئوية
نطاق الرطوبة: من 5% إلى 95% بدون تكاثف
مقاومة الصدمات التشغيلية: تسارع ذروي 12 جرامًا
مقاومة الصدمات غير التشغيلية: تسارع ذروي 50 جرامًا
مطابقة الاهتزاز: 2 جرام عند 10-500 هرتز وفقًا للمواصفة IEC 68-2-6
الأبعاد: 46 مم × 94 مم × 53 مم
أقصى حجم سلك: موصل مجدول قياس 12

التطبيقات الصناعية المناسبة

أنظمة التحكم الموزعة في العمليات
واجهات مرحلات تشغيل المحركات
لوحات إعلان الإنذار الصناعية
منطق التحكم في إيقاف تشغيل المصنع
أنظمة أتمتة الغلايات والمواقد
تبديل إخراج آلات التعبئة والتغليف
خزانات التحكم في حقول النفط والغاز
أنظمة مراقبة توزيع الطاقة

مزايا التشخيص التشغيلي

مؤشرات خرج LED تبسط التحقق الميداني
مراقبة حالة المرحل تحسن وضوح الصيانة
تصميم العزل العالي يقلل من مخاطر الاضطراب الكهربائي
استجابة المرحل السريعة تحسن دقة توقيت العملية
يدعم التبديل المستقر تحت الأحمال الحثية
حماية جانب المجال المحسنة تحسن الموثوقية على المدى الطويل

رؤية Global PLC Spare HUB

يتم اختيار TC-FOR081 على نطاق واسع للتطبيقات الصناعية التي تتطلب عزلًا قويًا للمرحلات وتبديلًا موثوقًا به تحت ظروف الحمل المختلطة.

تعمل بنية المرحلات بشكل جيد بشكل خاص في الأنظمة التي تتحكم في الصمامات اللولبية والموصلات والإنذارات والمشغلات الميدانية.

يقدر المهندسون العزل الكهربائي القوي بين الدوائر المنطقية والأحمال الجانبية الميدانية.

توفر الوحدة أيضًا تشغيلًا موثوقًا به في البيئات المعرضة للاهتزاز والضوضاء الكهربائية.

تشمل بيئات التكامل الموصى بها ما يلي:

أنظمة Honeywell DCS
منصات أتمتة العمليات الصناعية
أنظمة مساعدة محطات الطاقة
خزانات التحكم في المصافي
لوحات التحكم في مرحلات المصانع

إرشادات التثبيت الهندسي

استخدم قواعد طرفية خارجية مدمجة أثناء التركيب
تحقق من تصنيفات الحمل الحثي قبل التشغيل
افصل أسلاك المرحلات عن الدوائر التناظرية الحساسة
افحص عزم الدوران الطرفي بعد اهتزاز النقل
تأكد من صحة جهد الإمداد قبل تنشيط المخارج

نطاق التسليم المتضمن

1 × وحدة إخراج رقمي للمرحلات TC-FOR081
تغليف واقي مضاد للكهرباء الساكنة
مواد توسيد تصدير صناعية
تحقق من جودة المصنع قبل الشحن

خدمات الشحن والضمان

فترة الضمان: 12 شهرًا
جدول الإرسال: يشحن في غضون 24-48 ساعة
خيارات البريد السريع: FedEx، UPS، DHL
طريقة التعبئة: تغليف تصدير صناعي مقوى
الدعم الفني: متاح للمساعدة في التركيب

أسئلة متكررة احترافية – TC-FOR081

لماذا تُفضل مخرجات المرحلات الكهروميكانيكية في بعض أنظمة الأتمتة؟
إنها توفر عزلًا قويًا وتدعم توافقًا أوسع للجهد عبر الأجهزة الميدانية الصناعية.
ما الذي يجب على المهندسين تقييمه قبل توصيل الأحمال الحثية؟
تحقق من خصائص تيار التدفق وتأكد من أن تصنيفات المرحلات تتطابق مع متطلبات المعدات الميدانية.
كيف يحسن هيكل العزل الاستقرار التشغيلي؟
يقلل من التداخل الكهربائي بين الدوائر المنطقية والأحمال الجانبية الميدانية ذات الجهد العالي.
ما هو عامل التثبيت الذي يؤثر أكثر على عمر تلامس المرحل؟
التبديل المتكرر للتيار العالي بدون حماية كبت قد يسرع من تآكل التلامس.
ما هو الاعتبار الشرائي الأكثر أهمية أثناء اختيار الوحدة؟
تأكد من نطاق جهد الخرج، وتوافق نوع الحمل، ومتطلبات التكامل مع منصة التحكم.
