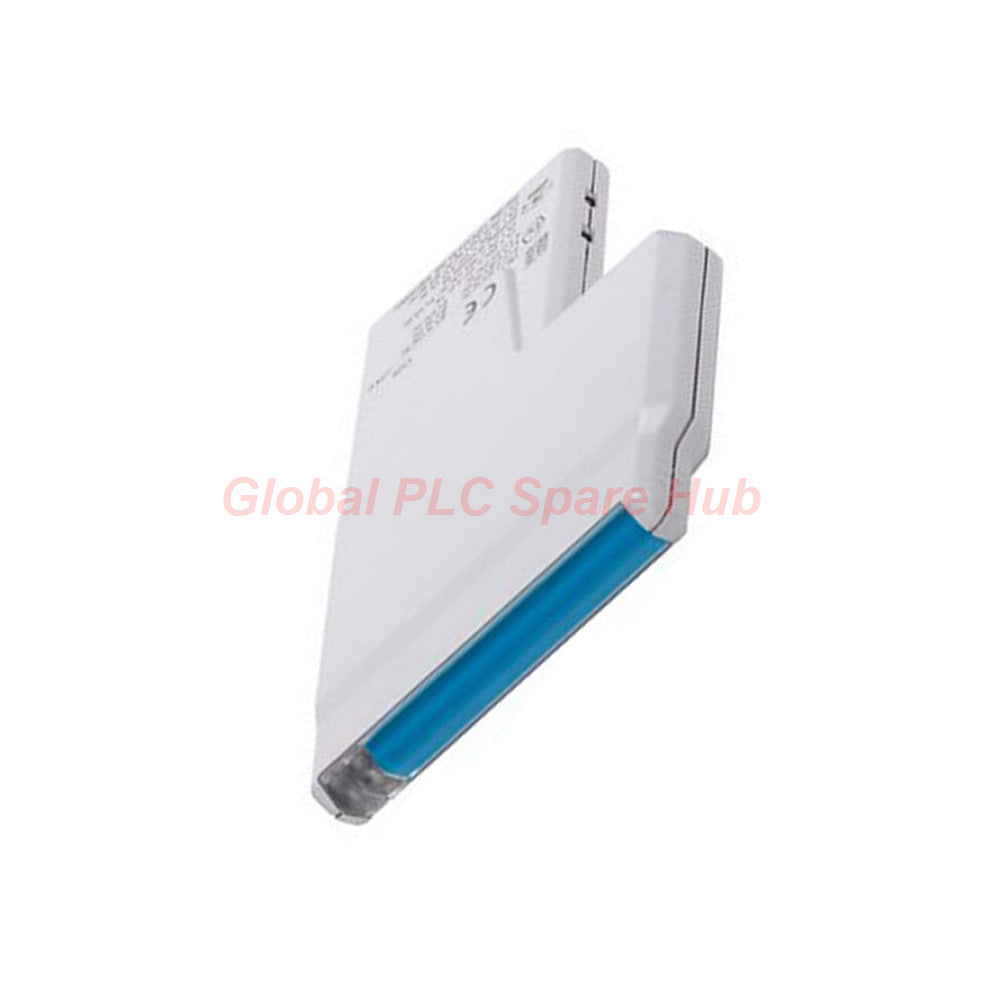

SE4305T01 وحدة الإدخال الرقمي Emerson DeltaV CHARM جديدة

موجز عن بنية المنتج وهندسته

• تُعد الوحدة SE4305T01 وحدة تحديد خصائص الإدخال الرقمي (CHARM) عالية الكثافة والمصممة لسلسلة SE4305 من Emerson.
• تعمل كواجهة أساسية للإشارات المنفصلة على جانب المجال، وتحول الحالات الكهربائية الخام إلى بيانات رقمية لمُحولات المنطق.
• تستخدم هذه الوحدة دائرة استشعار متخصصة لمراقبة جهات الاتصال الجافة أو المفاتيح الصلبة بدقة عالية.
• لضمان ذروة الأداء، يجب على موظفي الهندسة تنزيل مخطط الأسلاك ودليل سلامة الحلقة للوحدة SE4305T01 قبل التشغيل.

الأداء التقني الأساسي

• العلامة التجارية: Emerson DeltaV
• الموديل: SE4305T01
• سلسلة الأجهزة: تقنية SE4305 CHARM
• كشف حالة الإدخال: تشغيل > 2.1 مللي أمبير | إيقاف < 1.2 مللي أمبير
• جهد الترطيب: 8 فولت تيار مستمر ± 1 فولت تيار مستمر (مصدر داخلي)
• مقاومة الإدخال: 1 كيلو أوم (±10% تفاوت)
• العزل الجلفاني: 375 فولت تيار مستمر ذروة لكل معايير EN 60079-11
• استجابة التبديل: < 10 مللي ثانية زمن الاستجابة
• الملف الحراري: 0.57 واط تبديد حرارة
• سحب التيار: 28 مللي أمبير كحد أقصى عند 24 فولت تيار مستمر
• الحدود البيئية: -20 درجة مئوية إلى +60 درجة مئوية نطاق التشغيل
• الملف الفيزيائي: 150 جرام غلاف بوليمر صناعي

التشخيصات المتقدمة ورسم خرائط الأخطاء

• الكشف عن الدائرة القصيرة: يتم تشغيله عندما تنخفض مقاومة الحلقة إلى أقل من 200 أوم.
• منطقة التشغيل العادية: يتم الحفاظ عليها بين 360 أوم و 19 كيلو أوم.
• الكشف عن الدائرة المفتوحة: نشط عندما تتجاوز المقاومة 40 كيلو أوم.
• التحقق من الحالة: ملاحظات فورية عبر واجهة DeltaV Explorer لاستكشاف أخطاء الحلقة بسرعة.

رؤية Global PLC Spare HUB

• من منظور الصيانة، تحظى الوحدة SE4305T01 بتقدير كبير لقدراتها على "الترتيب الإلكتروني".
• تتيح هذه الوحدة من سلسلة SE4305 تعريف الإدخال/الإخراج في مرحلة متأخرة، مما يقلل بشكل كبير من مساحة الخزانة.
• يعد تبديد الحرارة المنخفض (0.57 واط) خيارًا ممتازًا للحاويات عالية الكثافة.
• نوصي بهذه الوحدة CHARM المحددة للحلقات الحرجة للسلامة نظرًا لعزلها الجلفاني القوي ورسم خرائط نافذة الأعطال بدقة.

توافق المعدات والنشر

• يتكامل أصليًا مع ناقلات الإدخال/الإخراج من سلسلة S و M من Emerson DeltaV.
• مصمم لأنظمة الأجهزة الآمنة (SIS) ومُحولات المنطق الموزعة.
• متوافق مع مفاتيح تحديد الاتصال الجافة، ومستشعرات القرب، وأزرار الضغط.
• مناسب لعمليات النشر في المناطق الخطرة التي تتطلب تكييف إشارة آمن جوهريًا.

الشحن وشروط الضمان

• ضمان الجودة: ضمان صناعي كامل لمدة 12 شهرًا.
• الجدول الزمني للإرسال: يتم الشحن خلال 24-48 ساعة من المخزون.
• طرق الشحن: شحن سريع عالمي عبر FedEx، UPS، و DHL.
• معايير التعبئة: حماية ESD آمنة مع حماية معززة أثناء النقل.

دليل اختيار الخبراء والأسئلة الشائعة

• كيف تتعامل الوحدة SE4305T01 مع ارتداد التلامس في المفاتيح الميكانيكية؟
• تم ضبط التصفية الداخلية للوحدة ووقت الاستجابة <10 مللي ثانية لتحقيق الاستقرار الصناعي.
• هل يمكن تبديل هذه الوحدة CHARM ساخنًا أثناء عمليات المعالجة النشطة؟
• نعم، تدعم سلسلة SE4305 التبديل الساخن دون مقاطعة اتصال اللوحة الخلفية.
• ما هي الفائدة الأساسية لجهد الترطيب 8 فولت تيار مستمر؟
• يوفر مصدر 8 فولت تيار مستمر تيارًا كافيًا لاختراق أكسدة السطح على جهات الاتصال الميدانية.
• هل يلزم مصدر طاقة خارجي للحلقة الميدانية؟
• لا، توفر الوحدة SE4305T01 جهد ترطيب داخلي؛ لا تقم بتطبيق طاقة خارجية.
• كيف أميز بين SE4305T01 ووحدات CHARM الأخرى للإدخال الرقمي؟
• تحقق دائمًا من رقم الجزء؛ تم موازنة الوحدة SE4305T01 خصيصًا لحلقات مقاومة 1 كيلو أوم.
