وحدة الخرج الحالية SAI533-H03 يوكوجاوا سلسلة ProSafe-RS

الهندسة المعمارية التقنية للمنتج

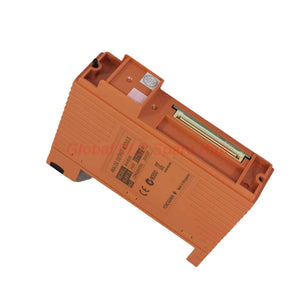

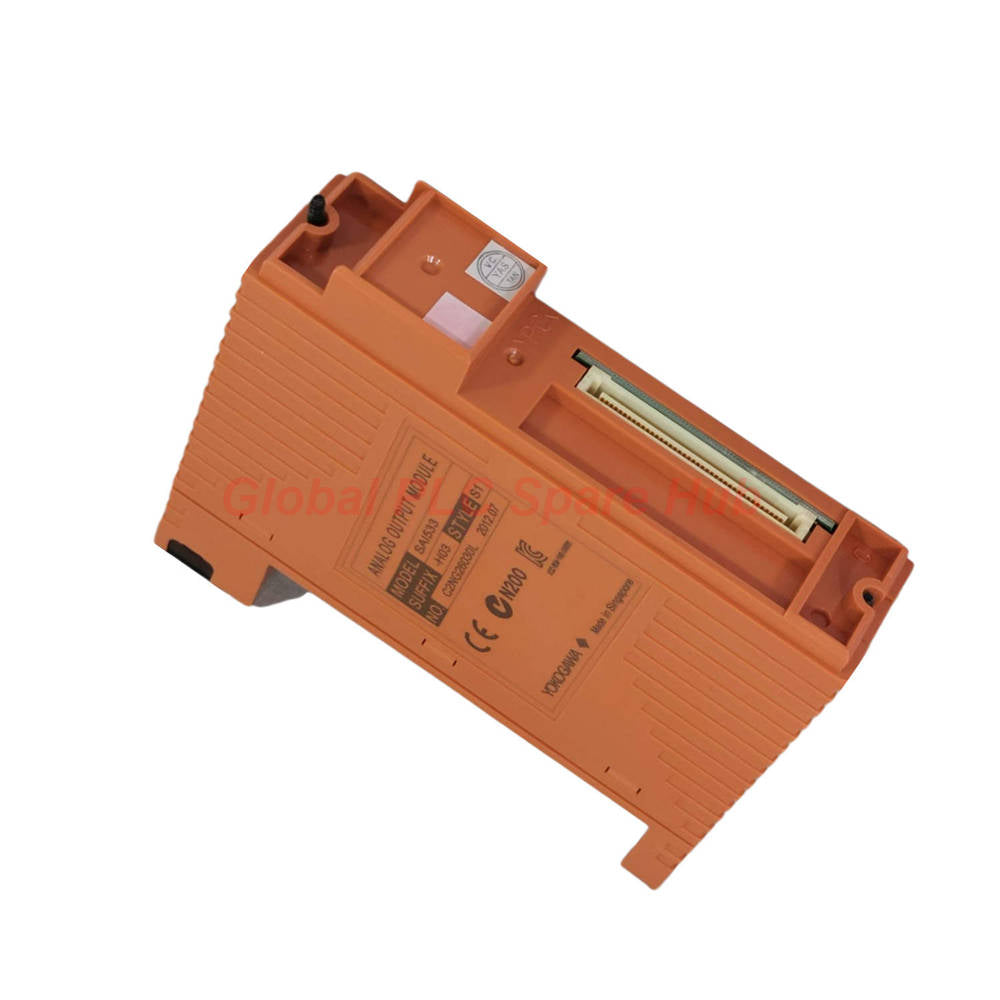

• وحدة SAI533-H03 من يوكوجاوا هي وحدة إخراج تناظرية عالية النزاهة ومصممة لنظام ProSafe-RS الآلي للسلامة.
• توفر إشارات دقيقة تتراوح من 4 إلى 20 مللي أمبير للمشغلات الميدانية، مع دعم تمرير اتصالات HART الحرجة.
• تم تصميم هذه الوحدة للبيئات الحساسة للسلامة حيث لا يمكن المساومة على موثوقية الإشارة.

رؤية Global PLC Spare HUB

• تتميز SAI533-H03 بدعمها المتكامل لاختبار الشوط الجزئي (PST).
• يتيح ذلك إجراء اختبارات تشخيصية لصمامات الأمان دون الحاجة إلى إيقاف تشغيل العملية بالكامل.
• تكوين "H03" هو الخيار المفضل للمنشآت البحرية لأنه يجمع بين وظيفة HART ومقاومة التآكل ISA G3.
• عندما تكون الحاجة إلى التوافر العالي، يمكن نشر وحدة Yokogawa SAI533-H03 في تكوين ثنائي التكرار.
• يوصي مهندسونا بهذه الوحدة لحلقات السلامة الحرجة مثل ESD وF&G.

المواصفات الهندسية الأساسية

• العلامة التجارية: شركة يوكوجاوا إلكتريك (Yokogawa Electric Corporation)
• الموديل: SAI533-H03
• نوع الوحدة: إخراج تناظري (عزل الوحدة)
• كثافة القنوات: 8 قنوات
• نطاق الإشارة المقدر: 4 إلى 20 مللي أمبير
• نطاق الدقة الموسع: 1.25 إلى 23 مللي أمبير
• معدل تحديث البيانات: تردد تحديث 40 مللي ثانية
• أداء الدقة: أقصى انحراف ±48 ميكرو أمبير
• نطاق مقاومة الحمل: 230 إلى 600 أوم
• جهد التحمل: 1.5 كيلو فولت تيار متردد (الخرج إلى النظام) لمدة دقيقة واحدة
• مرونة درجة الحرارة: -20 إلى 70 درجة مئوية (طلاء ISA القياسي G3)

تفصيل التكوين

• قاعدة الأجهزة SAI533
  • H: بروتوكول اتصال HART متكامل
    • 0: أجهزة الواجهة القياسية
      • يدعم مشبك الضغط / كابل MIL / واجهة مخصصة
      • 3: صلابة بيئية محسنة
        • امتثال ISA القياسي G3 لمقاومة التآكل
        • عتبة درجة حرارة عالية (-20 إلى 70 درجة مئوية)

قدرات التشخيص والسلامة المتقدمة

• PST (اختبار الشوط الجزئي): يتيح تشخيص الصمامات أثناء التشغيل للتحقق من وظيفة السلامة دون تعطيل العملية.
• عزل الوحدة: يحمي اللوحة الخلفية للنظام من الارتفاعات الكهربائية في الجانب الميداني وحلقات التأريض.
• جاهزية التكرار: يدعم التشغيل المزدوج المتكرر للبنية التحتية الآمنة من الأعطال.
• مراقبة الجهد: يوفر حماية 500 فولت تيار متردد عند استخدام كابلات الإشارة المخصصة.

توافق المعدات والتطبيقات

• مصمم حصريًا لأنظمة Yokogawa ProSafe-RS الآلية للسلامة.
• مُحسَّن لمحدّدات ومحركات صمامات إيقاف الطوارئ (ESD).
• متوافق للغاية مع أنظمة مراقبة وتحكم الحريق والغاز (F&G).
• مناسب لحلقات السلامة الآلية في البيئات البتروكيماوية والبحرية القاسية.

شروط اللوجستيات والخدمة

• سياسة الشحن: يتوفر إرسال عالمي سريع عبر FedEx وUPS وDHL.
• المهلة الزمنية: تتم معالجة وشحن معظم الطلبات في غضون 24-48 ساعة.
• الضمان: ضمان شامل لمدة 12 شهرًا على جميع وحدات SAI533-H03.
• التعبئة والتغليف: تغليف آمن ومضاد للكهرباء الساكنة لضمان التسليم الآمن لوحدات السلامة الحساسة.

الأسئلة الشائعة المهنية ودليل الاختيار

• السؤال: لماذا يكون عدد القنوات مقيدًا عند درجات حرارة أعلى من 60 درجة مئوية لوحدة SAI533-H03؟
• الإجابة: يمنع هذا التخفيض من ارتفاع درجة الحرارة ويضمن أن تحافظ الوحدة على دقتها البالغة ±48 ميكرو أمبير تحت الضغط الحراري العالي.

• السؤال: هل يمكن لهذه الوحدة تمرير متغيرات HART الثانوية إلى وحدة التحكم في السلامة؟
• الإجابة: نعم، تشير اللاحقة "H" إلى الشفافية الكاملة لـ HART لصيانة الأجهزة المتقدمة وإدارة الأصول.

• السؤال: ما هي واجهة الكابل الموصى بها لأكثر التركيبات إحكامًا؟
• الإجابة: توفر كابلات MIL أو كتل طرفية بمشبك الضغط مظهرًا خفيف الوزن يبلغ 0.26 كجم للخزائن ذات المساحات المحدودة.

• السؤال: نصيحة للاختيار: متى يجب أن أختار اللاحقة "03" بدلاً من "01" القياسية؟
• الإجابة: اختر SAI533-H03 لأي موقع ذي رطوبة عالية أو أجواء قابلة للتآكل، حيث أن طلاء G3 ضروري للموثوقية على المدى الطويل.

• السؤال: هل يلبي تردد التحديث البالغ 40 مللي ثانية متطلبات صمامات الأمان سريعة المفعول؟
• الإجابة: نعم، 40 مللي ثانية هو المعيار لإدخال/إخراج السلامة من يوكوجاوا لضمان بقاء أوقات الاستجابة ضمن مستويات السلامة المتكاملة (SIL) الصارمة.
