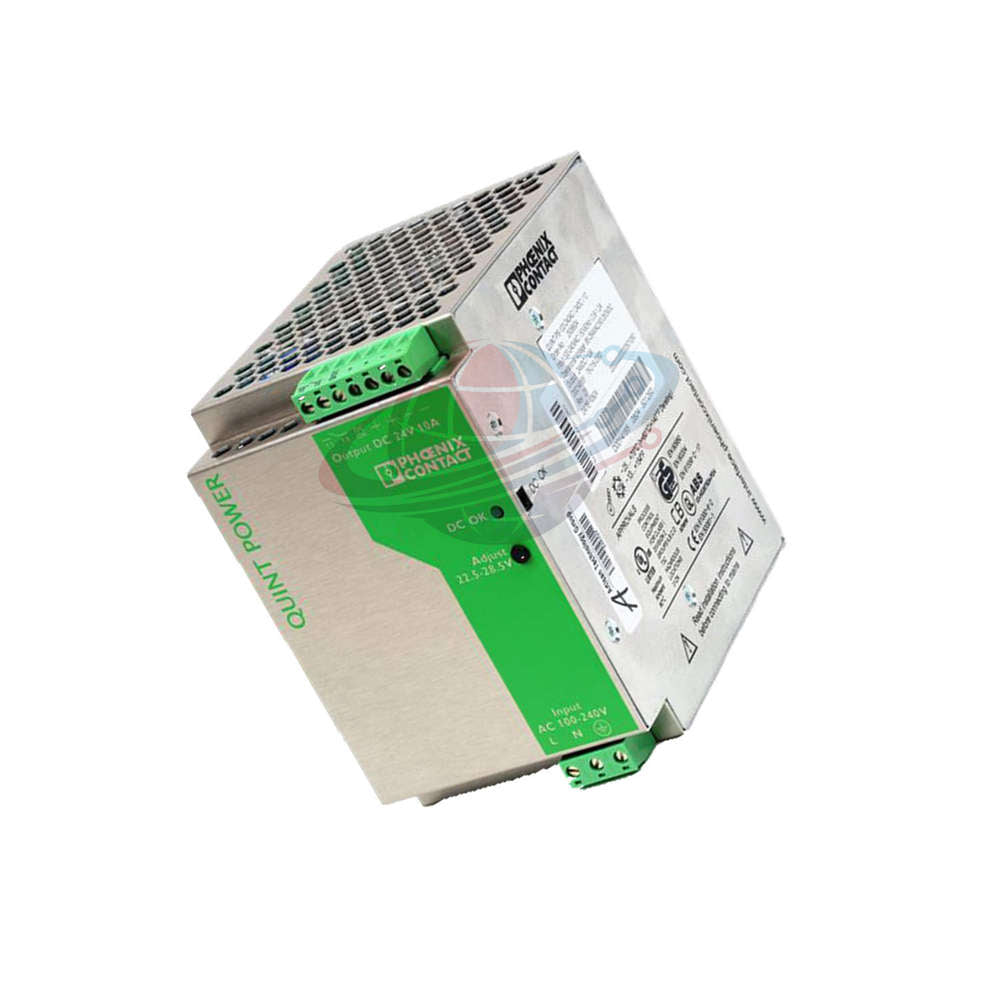

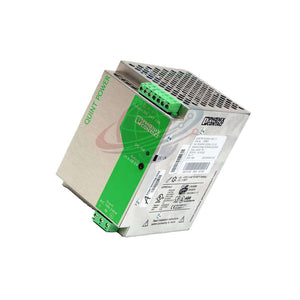

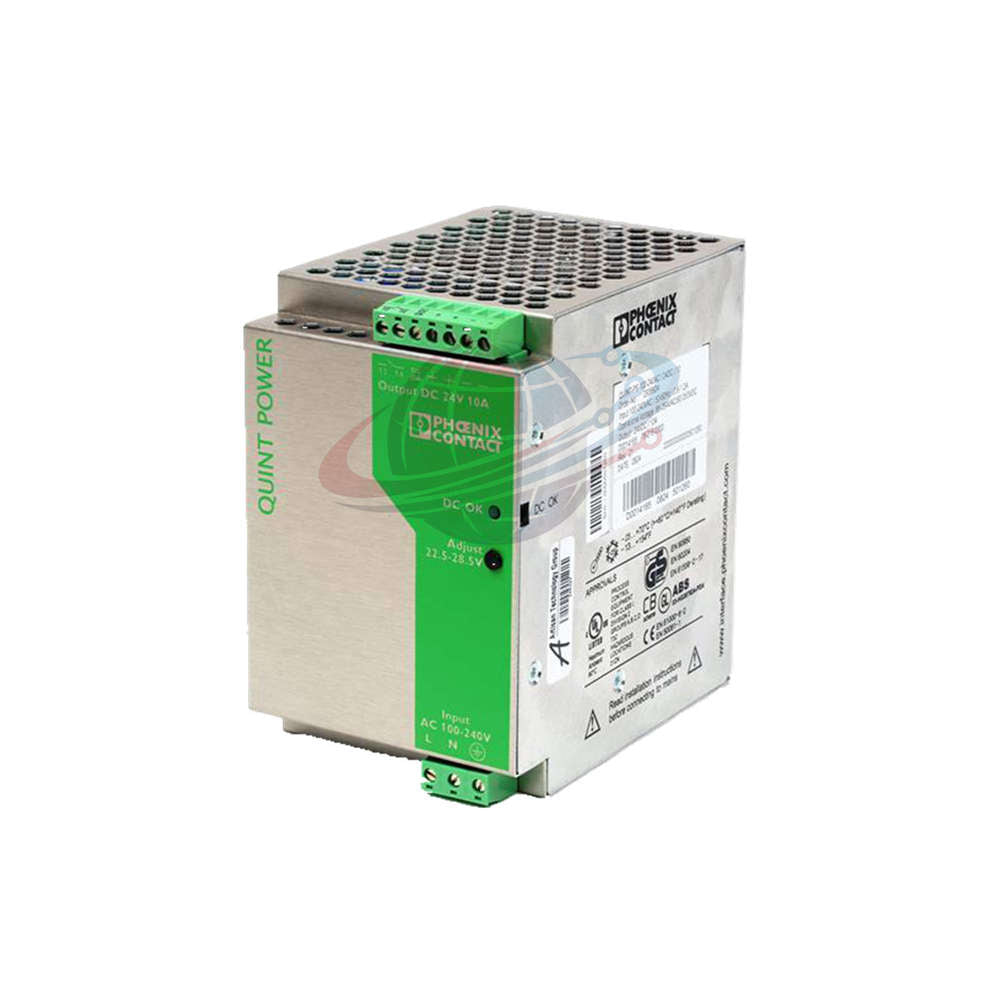

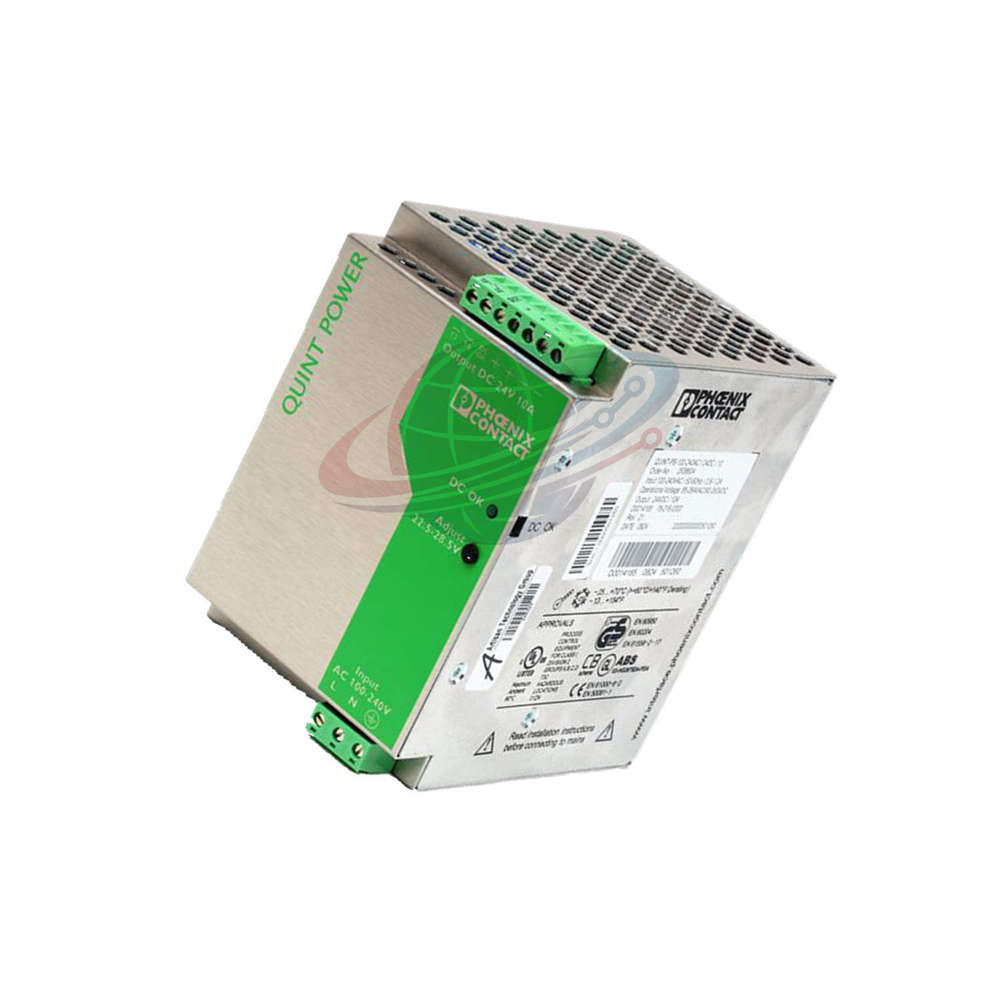

QUINT-PS-100-240AC/24DC/10 مصدر طاقة صناعي 24 فولت تيار مستمر 10 أمبير

استقرار الطاقة المصممة هندسياً

يوفر QUINT-PS-100-240AC/24DC/10 خرج تيار مستمر ثابت لأنظمة الأتمتة الحيوية.

تنتمي هذه الوحدة إلى سلسلة Phoenix Contact QUINT POWER الصناعية.

فهي تضمن التشغيل المستمر في ظل ظروف الإدخال المتقلبة.

يركز التصميم على الموثوقية، وقدرة التخزين المؤقت، والتشخيص الذكي.

ملف الأداء الكهربائي

• يدعم نطاق الإدخال 85-264 فولت تيار متردد و90-350 فولت تيار مستمر.
• يوفر خرج تيار مستمر منظم 24 فولت بدقة ±1%.
• يصل تيار الخرج الاسمي إلى 10 أمبير.
• يدعم تعزيز الطاقة (Power Boost) ما يصل إلى 15 أمبير لبدء تشغيل الحمل.
• تتجاوز الكفاءة 91% في الظروف الاسمية.
• يبقى التموج المتبقي أقل من 60 مللي فولت (قيمة الذروة إلى الذروة).
• جهد الخرج قابل للتعديل بين 22.5 فولت و 28.5 فولت.

استمرارية الطاقة والحماية

• يتجاوز التخزين المؤقت للتيار الكهربائي (Mains buffering) 50 مللي ثانية عند الحمل الكامل.
• تستخدم حماية التيار الزائد المدمجة تقنية المقاوم المتغير (varistor).
• يضمن التشغيل ضد الدائرة القصيرة والتشغيل بدون حمل (idle-proof) السلامة.
• يحد التيار النشط (Active current limitation) من التيار لحماية الأحمال المتصلة.
• يوفر المصهر الداخلي حماية إضافية للدائرة.

التفاصيل الميكانيكية والتركيب

• مصمم للتركيب على سكة DIN (معيار NS 35).
• يدعم التركيب الأفقي بمسافات مدمجة.
• تسهل أطراف التوصيل اللولبية القابلة للتوصيل عملية التوصيل.
• يدعم أحجام الموصلات من 0.2 مم² إلى 2.5 مم².
• تبسط مؤشرات LED الواضحة عملية التشغيل.

خصائص البيئة والمتانة

• يعمل بين -25 درجة مئوية و 70 درجة مئوية مع تخفيض القدرة.
• يتحمل درجات حرارة التخزين حتى -40 درجة مئوية.
• يدعم حتى 95% رطوبة بدون تكاثف.
• تضمن مقاومة الصدمات حتى 30 جرامًا المتانة.
• يدعم تحمل الاهتزازات البيئات الصناعية.
• يتجاوز متوسط ​​الوقت بين الأعطال (MTBF) 500,000 ساعة.

ميزات الإشارة والمراقبة

• يدعم خرج إشارة DC OK المراقبة عن بعد.
• يشير تلامس المرحل إلى حالة جهد الخرج.
• يوفر مؤشر LED ملاحظات بصرية حول التشغيل.
• يدعم المراقبة الوقائية للوظائف.

المطابقة ومعايير السلامة

• معتمد وفقًا لمعايير UL 508 و UL 60950-1.
• يتوافق مع متطلبات EN 61000 EMC.
• معتمد للمواقع الخطرة من الفئة الأولى القسم 2.
• يدعم الشهادات البحرية بما في ذلك DNV GL.
• يلبي لوائح السلامة الصناعية IEC و EN.

نطاق التطبيق النموذجي

• خزائن تحكم PLC وأنظمة الأتمتة.
• الصناعات التحويلية التي تتطلب تيار مستمر مستقر.
• بناء الآلات ومعدات التعبئة والتغليف.
• أنظمة توزيع ومراقبة الطاقة.
• لوحات الاتصالات والتحكم الصناعية.

إمكانيات التشخيص

• يكتشف حالات انخفاض الجهد عبر إشارة DC OK.
• يحدد حالات الحمل الزائد والقصر.
• يدعم استراتيجيات الصيانة الاستباقية.
• يقلل من وقت تعطل النظام غير المتوقع.

رؤية Global PLC Spare HUB

يوفر QUINT-PS-100-240AC/24DC/10 تخزينًا مؤقتًا قويًا ومعالجة للحمل.

إنه مناسب لأنظمة الأتمتة ذات الأحمال المتقلبة.

يفضله المهندسون في تطبيقات تيار البدء العالي.

يتكامل بسهولة مع PLC و DCS والشبكات الصناعية.

موصى به لخزائن التحكم، وأنظمة SCADA، وإعدادات التحكم في الحركة.

الخدمات اللوجستية والتسليم

• يتضمن مزود طاقة واحد QUINT-PS-100-240AC/24DC/10.
• تضمن التعبئة الصناعية الآمنة النقل الآمن.
• الشحن متاح عبر FedEx و UPS و DHL.
• يتم إرسال الطلبات في غضون 24-48 ساعة.

سياسة الضمان

• ضمان لمدة 12 شهرًا من تاريخ التسليم.
• يغطي الأداء في ظروف التشغيل القياسية.
• المساعدة الفنية متاحة خلال فترة الضمان.

الأسئلة الشائعة

• ما فائدة وظيفة تعزيز الطاقة (Power Boost)؟
  إنها تدعم تيارًا أعلى مؤقتًا لبدء تشغيل الأحمال الثقيلة.
• هل يمكن لهذه الوحدة العمل في شبكات الطاقة غير المستقرة؟
  نعم، نطاق الإدخال الواسع يضمن أداء خرج مستقر.
• كيف يجب أن أحدد حجم مزود الطاقة لنظامي؟
  احسب إجمالي تيار الحمل واشمل هامش البدء.
• ما هي ممارسات التركيب التي تحسن الموثوقية؟
  تأكد من التهوية المناسبة وتجنب حالات الحمل الحراري الزائد.
• هل تدعم تكوينات التكرار (redundancy)؟
  نعم، يسمح الاتصال المتوازي بالتكرار وزيادة السعة.
