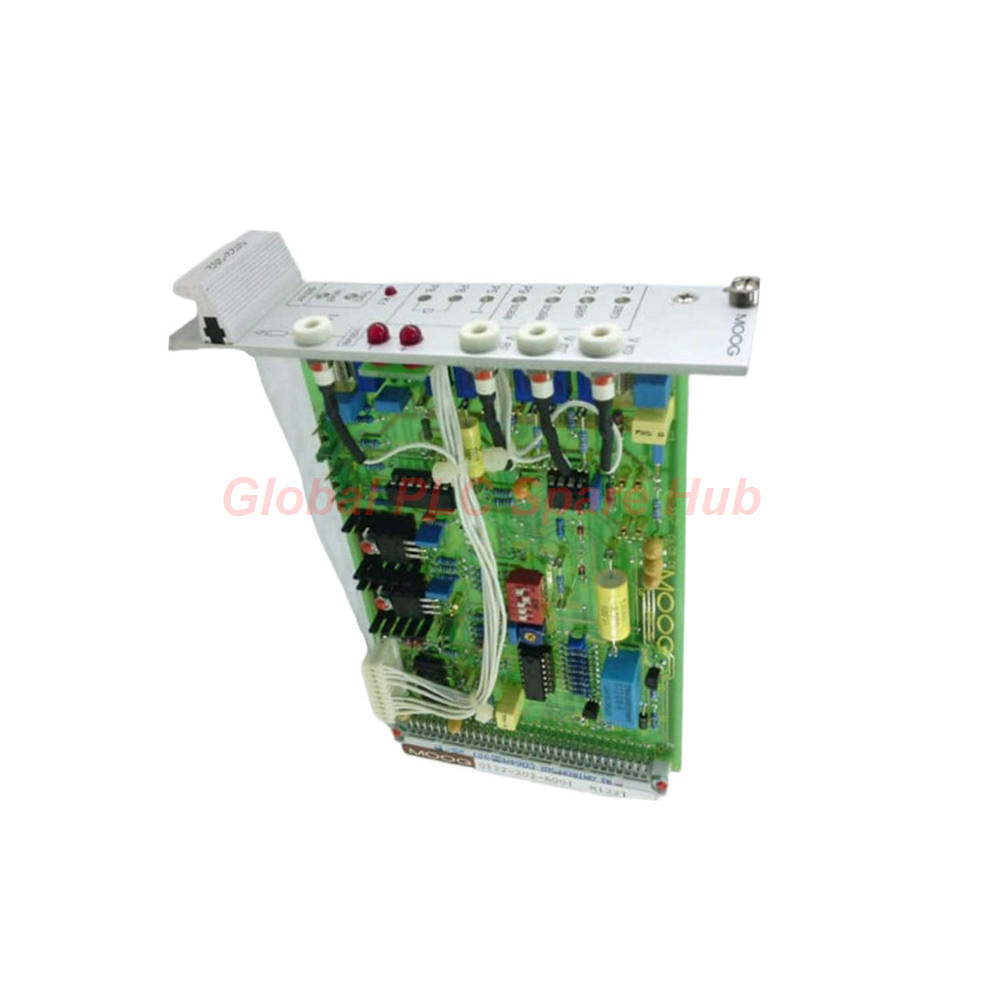

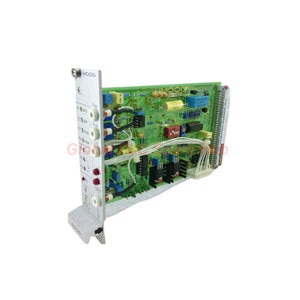

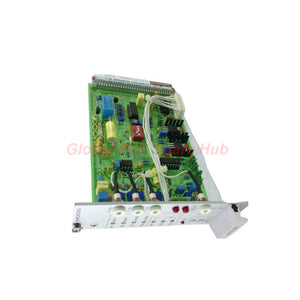

مضخم مؤازر Moog G122-202A001 | وحدة تحكم تناظرية 24V DC

رؤية محور قطع غيار PLC العالمية (Global PLC Spare HUB)

• يعمل جهاز Moog G122-202A001 كواجهة حرجة في الأنظمة عالية الأداء ذات الحلقة المغلقة.
• تعتمد فرق الهندسة على هذا المضخم السيرفو لاستجابته الديناميكية الفائقة واستقراره الحراري.
• يقود بشكل فعال الصمامات التناسبية ذات الإلكترونيات المدمجة أو الصمامات التجريبية الخارجية.
• تناسب هذه الوحدة تمامًا وحدات الطاقة الهيدروليكية، وآلات حقن البلاستيك، ومنصات الاختبار الدقيقة.
• يضمن تنفيذًا مستقرًا للأوامر في تطبيقات التحكم الصناعي بالحركة التي تتطلب دقة عالية.

نظرة عامة على المنتج

• جهاز Moog G122-202A001 هو مضخم سيرفو تناظري متعدد الاستخدامات مصمم للتركيب على سكة DIN.
• يوفر تكييفًا أساسيًا للإشارة وتضخيمًا للطاقة للأنظمة الكهروهيدروليكية.
• تقدم سلسلة G122 مرونة معيارية لتلبية متطلبات حلقة التحكم المحددة.
• يقدر المستخدمون التعديلات من اللوحة الأمامية للتشغيل المبسط والضبط الدقيق.
• يوفر هذا المضخم أداءً ثابتًا عبر مجموعة واسعة من البيئات الصناعية.

المواصفات الفنية

• العلامة التجارية: موغ (Moog)
• الموديل: G122-202A001
• جهد الإمداد: 24 فولت تيار مستمر (نطاق اسمي من 18 فولت إلى 30 فولت تيار مستمر).
• استهلاك التيار: 100 مللي أمبير كحد أقصى بالإضافة إلى تيار حمل الخرج.
• مدخل إشارة القيادة: مدخل تفاضلي ±10 فولت تيار مستمر بمقاومة 100 كيلو أوم.
• نطاق تيار الخرج: حدود قابلة للتعديل من ±50 مللي أمبير إلى ±100 مللي أمبير.
• استجابة التردد: عرض نطاق ترددي 1.0 كيلو هرتز عند تحول طور -3 ديسيبل للاستجابة السريعة.
• انحراف الخطية: دقة عالية بأقل من 0.1% من خرج النطاق الكامل.
• الانجراف الحراري: استقرار استثنائي أقل من 0.5 مللي فولت لكل درجة مئوية.
• درجة حرارة التشغيل: مصمم للعمل في نطاق درجة حرارة محيطة من 0 درجة مئوية إلى +50 درجة مئوية.
• تصنيف الغلاف: حماية IP20 مصممة للتركيب في خزانة تحكم نظيفة.
• مقاومة الاهتزازات: يتوافق مع معايير IEC 60068-2-6 للآلات الصناعية.

التركيب والتوافق

• يضمن التركيب القياسي على سكة DIN مقاس 35 مم دمجًا سريعًا في الخزانة الكهربائية.
• تسهل أطراف التوصيل اللولبية التوصيل السريع بالأسلاك وسهولة استبدال الوحدة.
• يدعم G122-202A001 العديد من صمامات Moog التناسبية والسيرفو.
• متوافق مع معظم وحدات الإخراج التناظرية لـ PLC ووحدات التحكم في الحركة.
• تسمح أجهزة قياس الجهد الكهربائي ذات الوصول الأمامي بإجراء تعديلات ميكانيكية دون إزالة الوحدة.

التشخيص والصيانة

• تشير مؤشرات LED المدمجة إلى حالة الطاقة وظروف الأعطال الداخلية.
• تسمح نقاط الاختبار الأمامية بالمراقبة في الوقت الفعلي لقيم الإشارة الفعلية.
• تمنع حماية التيار الزائد التلف أثناء قصر الدائرة في الصمام أو الأسلاك.
• يلغي التصميم الصلب الحاجة إلى الصيانة الداخلية الروتينية.
• يسهل البناء المعياري عزل الأعطال داخل حلقة التحكم.

سيناريوهات التطبيق النموذجية

• تشكيل المعادن: يتحكم في تحديد المواقع الدقيق للأسطوانة في مكابس الفرامل الهيدروليكية.
• التحكم في التوربينات: يدير مشغلات صمامات الوقود لتوليد طاقة ثابت.
• اختبار المواد: يدفع المشغلات عالية التردد في منصات اختبار التعب الهيكلي.
• القولبة بالحقن: ينظم سرعة المشبك وصمامات التحكم في الضغط بفعالية.

الشراء واللوجستيات

• الضمان: تغطية مضمونة لمدة 12 شهرًا من التشغيل.
• وقت الإرسال: يتم الشحن في غضون 24-48 ساعة من تأكيد الطلب.
• شركات الشحن: خدمة شحن سريع عالمية عبر FedEx، UPS، وDHL.
• قائمة التعبئة: تتضمن جهاز Moog G122-202A001 واحد ووثائق فنية.

دليل الشراء

• تحقق من مقاومة ملف الصمام لديك لضمان توافق تيار الخرج.
• تحقق من أن جهد الإمداد المطلوب يتوافق مع مصدر الطاقة 24 فولت تيار مستمر.
• حدد ما إذا كان نظام التحكم الخاص بك يتطلب مدخلات تفاضلية أو أحادية الطرف.
• تأكد من وجود مساحة كافية في الخزانة لتركيب سكة DIN والتهوية الحرارية.

الأسئلة الشائعة

• هل يتطلب G122-202A001 تبريدًا خارجيًا؟
• لا، تعمل الوحدة عن طريق الحمل الحراري الطبيعي ضمن نطاق درجة الحرارة المحدد.
• هل يمكنني تعديل معلمات الكسب في الموقع؟
• نعم، تسمح أجهزة قياس الجهد الكهربائي الأمامية بضبط مباشر لإعدادات كسب P وكسب I.
• كيف أستكشف مشكلة فقدان الإشارة؟
• تحقق من نقاط الاختبار الأمامية للتحقق من وجود إشارة إدخال القيادة.
• ما فائدة مدخل 24 فولت تيار مستمر؟
• يوحد المضخم مع مصادر الطاقة الصناعية الشائعة لتسهيل التكامل.

مراجعة محور قطع غيار PLC العالمية (Global PLC Spare HUB)

• يظل Moog G122-202A001 معيارًا ذهبيًا للتحكم التناظري في السيرفو.
• نجد أن وقت استجابته يتفوق بشكل كبير على بدائل المضخمات العامة.
• توفر البنية التناظرية معالجة شبه فورية بدون تأخيرات في أخذ العينات الرقمية.
• إنه خيار مثالي للحفاظ على الأنظمة الهيدروليكية عالية الدقة.
• يوصي فريقنا بشدة بهذه الوحدة لتطبيقات التحكم الحركي الحرجة.
