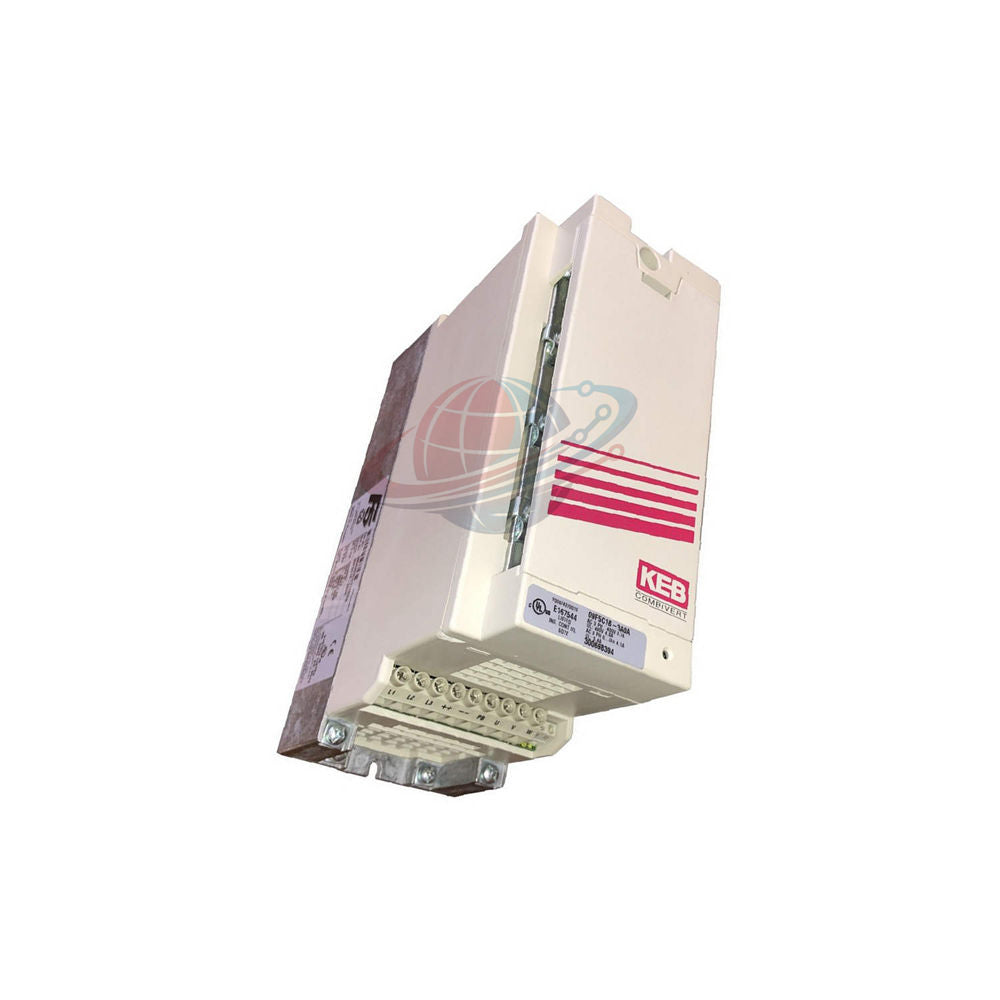

KEB 09F5C1B-3A0A F5 Combivert عاكس تردد ثلاثي الأطوار 1.5 كيلو واط

نظرة عامة على المنتج

• ينتمي الجهاز 09F5C1B-3A0A إلى سلسلة KEB COMBIVERT F5 عالية الأداء.
• يوفر محول التردد هذا بقدرة 1.5 كيلو واط تحكمًا دقيقًا بالمحرك لمهام التشغيل الآلي الصناعية المتطلبة.
• يدير مدخلات ثلاثية الطور 400 فولت لضمان توزيع طاقة مستقر عبر الأنظمة المعقدة.
• يتفوق المحرك في التطبيقات التي تتطلب عزم دوران عالٍ وخيارات تغذية راجعة مرنة.
• يُقدر المهندسون جهاز 09F5C1B-3A0A لميزات السلامة المتكاملة والتوافق الكهرومغناطيسي القوي.

المواصفات الفنية

• العلامة التجارية: KEB
• النموذج: 09F5C1B-3A0A
• السلسلة: COMBIVERT F5
• تقدير الطاقة: 1.5 كيلو واط
• جهد الإدخال: 3 أطوار 400 فولت تيار متردد (50/60 هرتز)
• تيار الإدخال المقدر: 5.7 أمبير
• نطاق جهد الإخراج: 0 إلى 480 فولت تيار متردد
• استجابة تردد الإخراج: 0 إلى 800 هرتز
• تيار الإخراج المقدر: 4.1 أمبير
• الحد الأقصى لتيار الذروة: 8.9 أمبير
• تردد التبديل: قابل للتعديل من 8 كيلو هرتز إلى 16 كيلو هرتز
• نوع الغلاف: حماية IP20
• نطاق درجة حرارة التشغيل: -10 إلى 45 درجة مئوية
• نطاق درجة حرارة التخزين: -25 إلى 70 درجة مئوية
• توافق التغذية الراجعة: Resolver, Incremental, Sin/Cos, و Absolute Encoders
• معيار مكافحة التداخل: EN 61800-3 (توافق EMC)
• معايير المنتج: EN 61800-2, EN 61800-5-1

رؤية Global PLC Spare HUB

• يمثل الجهاز 09F5C1B-3A0A حلاً متعدد الاستخدامات "متكامل" للمحركات المتزامنة وغير المتزامنة.
• يؤكد تحليلنا الفني على تبديد الحرارة الفائق ضمن إطار سلسلة F5 Series.
• تبسط وصلة المشغل الخالية من الإمكانات دمج الواجهة التسلسلية لفرق الهندسة.
• يتعامل بكفاءة مع أحمال التشغيل المتغيرة مع مراقبة دقيقة للتيار ودقة عالية.
• هذا المحرك مثالي لتصاميم الآلات المعيارية التي تتطلب بصمات مدمجة وسلامة عالية.

التركيب والتوافق

• التركيب العمودي: قم بتركيب الوحدة عموديًا لضمان تدفق الهواء الأمثل عبر هيكل IP20.
• خلوص تدفق الهواء: حافظ على مسافة 50 ملم أعلاه وأسفله لتبريد الحمل الحراري الطبيعي.
• الأسلاك المحمية: استخدم كابلات محمية لجميع إشارات التشفير والاتصالات لمنع الضوضاء.
• توافق الجهاز: يتناسب بسلاسة مع المحركات المسننة من KEB ومجموعة واسعة من محركات التيار المتردد.
• تكامل النظام: يتكامل مع أنظمة fieldbus عبر وحدات اتصالات COMBIVERT F5 الاختيارية.

التشخيص والصيانة

• المراقبة المتكاملة: يكتشف أخطاء الأرض والدوائر القصيرة تلقائيًا لحماية النظام.
• التشخيص في الوقت الفعلي: تقارير الحالة متاحة عبر الواجهة التسلسلية الخالية من الإمكانات.
• الحماية الحرارية: تمنع المستشعرات الداخلية التلف الناتج عن ظروف درجة الحرارة الزائدة في البيئات القاسية.
• الصيانة الروتينية: تحقق من مراوح التبريد وإحكام الأطراف كل ستة أشهر لتحقيق أقصى أداء.

سيناريوهات التطبيق النموذجية

• أنظمة النقل الآلية التي تتطلب سرعة متغيرة وتحكمًا عاليًا في عزم الدوران.
• آلات التعبئة والتغليف الدقيقة التي تستخدم تغذية راجعة من المشفر المطلق لتحديد المواقع.
• خطوط إنتاج المنسوجات التي تحتاج إلى محركات F5 Series متعددة المحاور متزامنة.
• تعديل المضخات والمراوح الصناعية لتحقيق كفاءة طاقة مثلى.

التعبئة والتغليف والخدمات اللوجستية

• الضمان: ضمان جودة قياسي لمدة 12 شهرًا متضمن مع كل عملية شراء.
• محتويات العبوة: محول تردد 09F5C1B-3A0A واحد ووثائق رسمية.
• شحن سريع: نقدم إرسالاً خلال 24-48 ساعة لجميع الوحدات الموجودة في المخزون.
• خدمات البريد السريع: توصيل عالمي سريع عبر FedEx أو UPS أو DHL للمتطلبات العاجلة.

الأسئلة الشائعة

• السؤال: هل يدعم هذا المحرك أنواعًا مختلفة من تغذية المشفر الراجعة؟
• الإجابة: نعم، يدعم أنواع Resolver, Incremental, Sin/Cos, و Absolute encoder.


• السؤال: ما فائدة تردد التبديل 16 كيلو هرتز؟
• الإجابة: تقلل الترددات الأعلى من ضوضاء المحرك وتحسن سلاسة تعديل الطاقة.


• السؤال: هل يمكنني استخدام 09F5C1B-3A0A في الخزائن غير المهواة؟
• الإجابة: نوصي بالتهوية النشطة حيث تعمل الوحدة بين -10 و 45 درجة مئوية.

دليل الاختيار

• تأكد دائمًا من التيار المقدر للمحرك الخاص بك مقابل خرج 4.1 أمبير لجهاز 09F5C1B-3A0A.
• تأكد من أن بيئة التثبيت تظل ضمن حد 45 درجة مئوية لتجنب خفض التصنيف.
• اختر سلسلة COMBIVERT F5 عندما يتطلب تطبيقك حلقات تغذية راجعة عالية الأداء.
• تأكد من أن مصدر الطاقة المحلي الخاص بك يتوافق مع متطلبات إدخال 3 أطوار 400 فولت.
