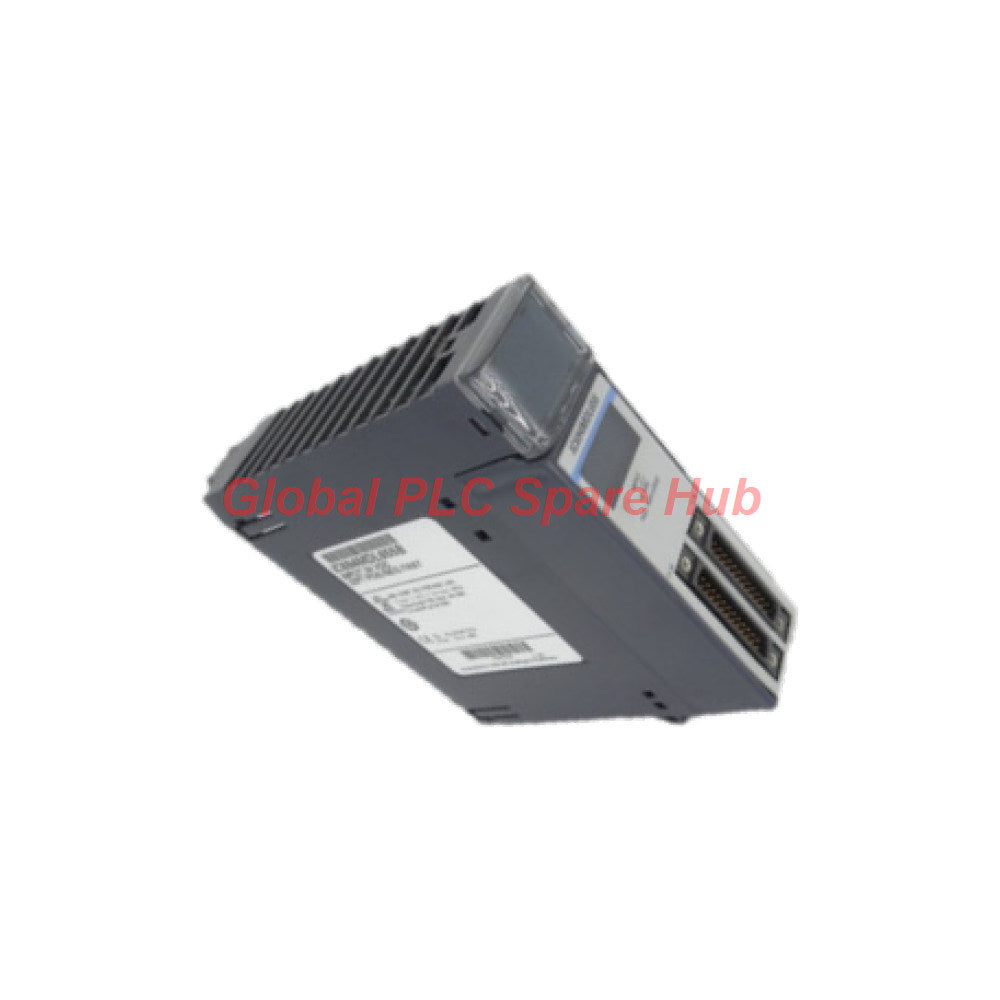

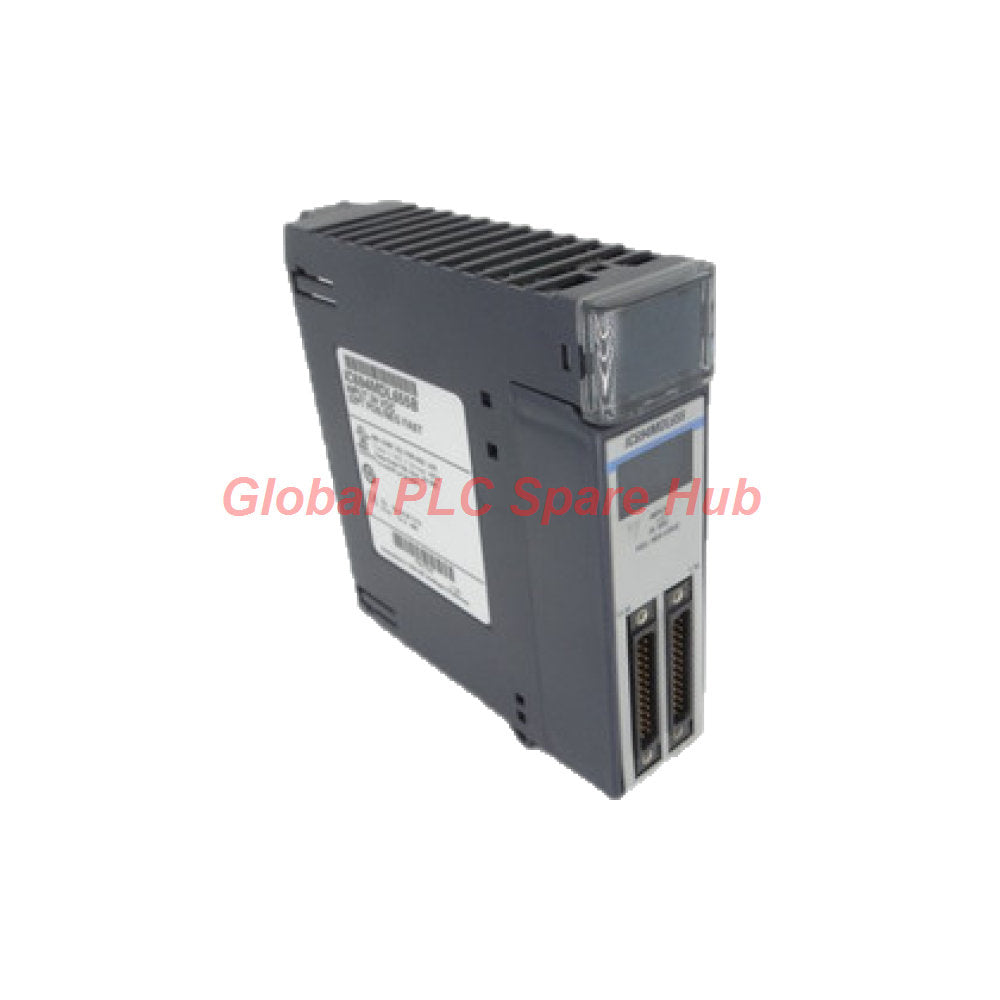

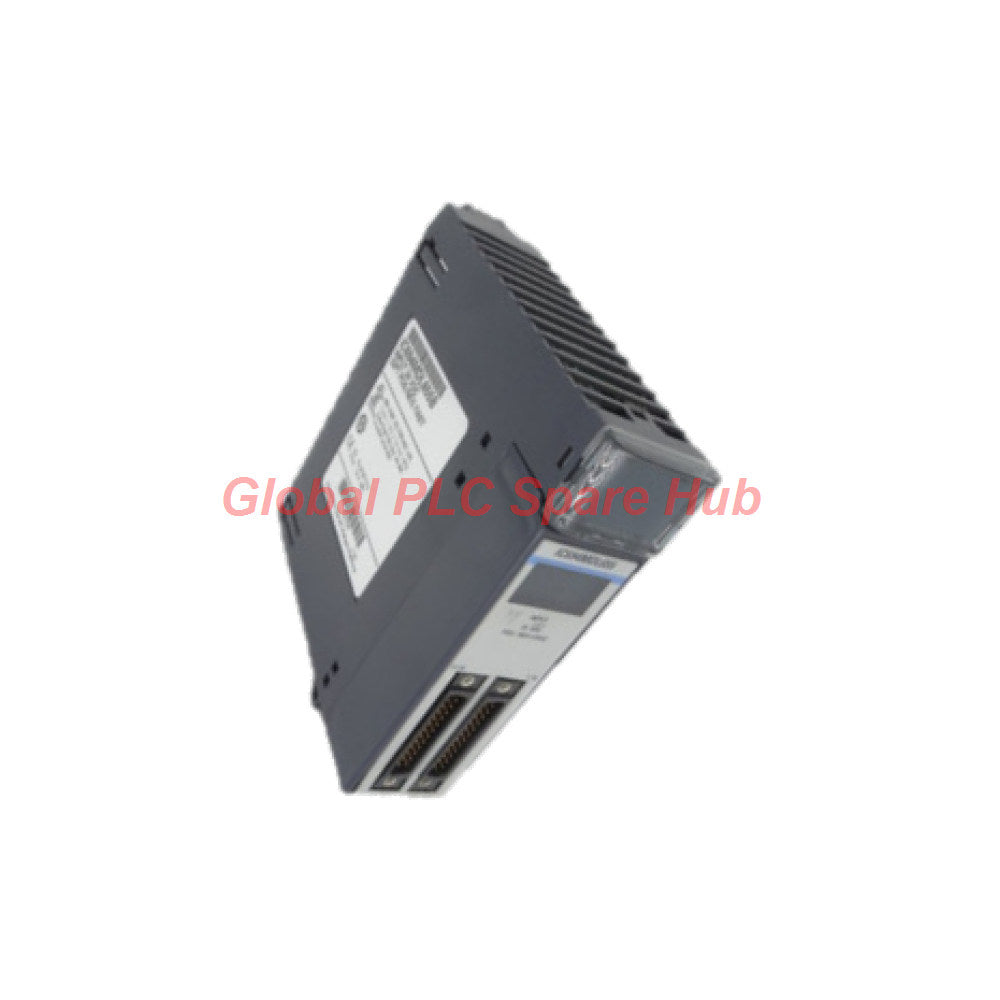

وحدة إدخال رقمي 32 قناة من سلسلة IC694MDL655 GE Fanuc PACSystems RX3i

رؤية Global PLC Spare HUB

غالبًا ما تواجه عمليات تحديث أنظمة التحكم الصناعية قيودًا في التوصيلات الكهربائية عند ترقية البنى القديمة ذات الكثافة العالية دون توسيع مساحات لوحات التحكم. واستنادًا إلى خبرتنا العملية في دمج أنظمة التحكم داخل مصانع المعالجة المؤتمتة، فإن وحدة الإدخال الرقمي ذات الـ 32 قناة IC694MDL655 من GE Fanuc / Emerson Automation ضمن سلسلة PACSystems RX3i تُعد حلاً فعالاً لتحديات توزيع الإشارات عالية الكثافة. وبفضل توفيرها لتوافق منطقي موجب وسالب قابل للاختيار عبر 4 مجموعات معزولة، تضم كل منها 8 قنوات، فإنها تتيح واجهة مرنة لأجهزة الحقل الثنائية المتنوعة مع الحفاظ على عزل قوي بقدرة 250 فولت تيار متردد بين القنوات واللوحة الخلفية.

الهيكل الأساسي والمصفوفة التقنية

• العلامة التجارية والشركة المصنعة: GE Fanuc / Emerson Automation (سابقاً GE Intelligent Platforms)
• الطراز والسلسلة: IC694MDL655 / سلسلة PACSystems RX3i
• نوع المنتج: وحدة إدخال رقمي (Discrete Input Module) عالية الكثافة
• تكوين القنوات: 32 قناة إدخال إجمالية مرتبة في 4 مجموعات مستقلة (8 قنوات لكل مجموعة)
• توافق المنطق: دعم مزدوج للمنطق الموجب والسالب
• نطاق جهد الإدخال: 0 إلى 30 فولت تيار مستمر اسمي (تشغيل مصنف عند 24 فولت تيار مستمر)
• مواصفات تيار الإدخال: 7.0 مللي أمبير نموذجياً عند جهد 24 فولت تيار مستمر
• عتبات الحالة: جهد حالة التشغيل (ON) من 11.5 إلى 30.0 فولت تيار مستمر (تيار 3.2 مللي أمبير)؛ جهد حالة الإيقاف (OFF) من 0 إلى 5 فولت تيار مستمر (تيار أقصى 1.1 مللي أمبير)
• وقت الاستجابة: 2 مللي ثانية كحد أقصى لكل من حالتي التشغيل والإيقاف
• استهلاك طاقة اللوحة الخلفية: 195 مللي أمبير كحد أقصى من ناقل +5 فولت؛ 224 مللي أمبير نموذجياً من ناقل +24 فولت المعزول عند تنشيط القنوات الـ 32
• تصنيف العزل: 250 فولت تيار متردد مستمر (1500 فولت تيار متردد لمدة دقيقة واحدة) بين اللوحة الخلفية وأرضي الهيكل؛ 50 فولت تيار متردد مستمر بين المجموعات
• القيود المادية والتوصيلات: موصلان ذكر بـ 24 سنًا، أقصى طول لكابل الحقل 30 مترًا

مخطط التركيب والتوصيل

• قم بتركيب الوحدة ذات الفتحة الواحدة IC694MDL655 مباشرة في أي فتحة إدخال/إخراج متاحة على اللوحة الخلفية المحلية أو الموزعة لنظام PACSystems RX3i.
• قم بتوصيل أسلاك الحقل بإحكام في الموصلات المزدوجة ذات الـ 24 سنًا، مع ضمان عدم تجاوز كابلات التوصيل للحد الأقصى للطول البالغ 30 مترًا.
• قم بتهيئة توصيلات المجموعات المشتركة وفقًا لمتطلبات منشأتك، مع الأخذ في الاعتبار أن العزل بين المجموعات يسمح بتطبيقات منطقية مختلطة (موجبة أو سالبة).
• تحقق من استقرار مصدر طاقة الحلقة بجهد 24 فولت تيار مستمر قبل تنشيط اللوحة الخلفية للحامل (Rack) الخاص بـ RX3i.

التشخيص والصيانة التشغيلية

• راقب مؤشرات LED الخاصة بكل قناة على الوحدة للتحقق فوراً من انتقالات حالة الإدخال الرقمي أثناء دورات تشغيل الآلة.
• ابحث عن ملصق المنتج الأزرق الذي يشير إلى تصنيف الأجهزة ذات الجهد المنخفض أثناء عمليات تدقيق الخزانات.
• راقب استهلاك تيار اللوحة الخلفية في حال زيادة كثافة الوحدات لتجنب تجاوز ميزانية الطاقة المحددة لحامل RX3i.

توافق المعدات وسيناريوهات التطبيق

• حوامل وحدات التحكم الآلي القابلة للبرمجة من PACSystems RX3i لشركتي GE Fanuc وEmerson.
• أنظمة التصنيع المؤتمتة التي تراقب مستشعرات القرب عالية الكثافة، والخلايا الكهروضوئية، وملامسات الترحيل المساعدة.
• خطوط مناولة المواد الثنائية واسعة النطاق التي تتطلب إمكانيات تبديل مرنة للمنطق الموجب/السالب.

الخدمات اللوجستية وضمان الجودة

• يتم الشحن بسرعة عبر شركاء شحن عالميين موثوقين بما في ذلك FedEx وUPS وDHL في غضون 24 إلى 48 ساعة.
• مغلفة في عبوات صناعية واقية مضادة للكهرباء الساكنة للحماية من التفريغ الكهروستاتيكي أثناء النقل.
• مدعومة بضمان تشغيلي شامل لمدة 12 شهرًا يغطي عيوب التصنيع.

الأسئلة الشائعة

سؤال: كيف تتعامل وحدة IC694MDL655 مع متطلبات المنطق المختلط (الموجب والسالب) في نفس لوحة التحكم؟

جواب: بينما تشترك القنوات الفردية داخل المجموعة الواحدة في مسار عودة مشترك، يمكن توصيل المجموعات الأربع المستقلة في الوحدة بشكل منفصل لتلبية احتياجات البنى المنطقية الموجبة والسالبة عبر أقسام مختلفة من الآلة.

سؤال: ما هي الاحتياطات التي يجب اتخاذها بخصوص الحد الأقصى لطول الكابل البالغ 30 مترًا؟

جواب: تجاوز مسافة 30 مترًا في كابلات الإدخال الميدانية قد يؤدي إلى سعة خط مفرطة وهبوط في الجهد، مما قد يسبب بطء في وقت الاستجابة أو قراءات خاطئة لحالة الإيقاف (OFF).

سؤال: لماذا تسحب الوحدة الطاقة من كل من ناقل +5 فولت وناقل +24 فولت المعزول؟

جواب: يقوم ناقل +5 فولت بتشغيل دوائر المنطق الداخلية، بينما يقوم ناقل +24 فولت المعزول بتشغيل دوائر العزل الضوئي الداخلية ومؤشرات حالة القنوات النشطة عند تنشيط المدخلات.

سؤال: هل يمكن تركيب هذه الوحدة في محطات الإدخال/الإخراج الموزعة عن بُعد؟

جواب: نعم، يتم تركيبها بسلاسة على اللوحات الخلفية المحلية أو قواعد محطات الإدخال/الإخراج الموزعة لـ RX3i، طالما سمحت ذاكرة المعالج وسعة الفتحات المتاحة بذلك.

سؤال: ما هو المؤشر الرئيسي لعطل في عزل المجموعات الداخلي؟

جواب: عادة ما يشير حدوث تداخل في الإشارات أو ظهور قراءات جهد وهمية على القنوات المجاورة غير النشطة داخل نفس المجموعة إلى خلل في معايير عزل المجموعة.

دليل الشراء للخبراء

• تحقق من تخصيص ذاكرة المعالج في نظام RX3i وفتحات القاعدة المتاحة لدعم إضافة وحدة ذات كثافة عالية بـ 32 قناة.
• تأكد من أن أجهزة التحكم الميدانية الخاصة بك تُخرج إشارات 24 فولت تيار مستمر نظيفة ضمن نافذة عتبة حالة التشغيل من 11.5 فولت إلى 30 فولت.
• تأكد من توفر مجموعات كابلات متوافقة ومجمعة مسبقاً بـ 24 سنًا جاهزة للتركيب السريع في الخزانة (Plug-and-Play).
