الرئيسية وحدة تصويت SS832 ABB 3BSC610068R1 بجهد 24 فولت تيار مستمر للتحكم في الإمداد المزدوج

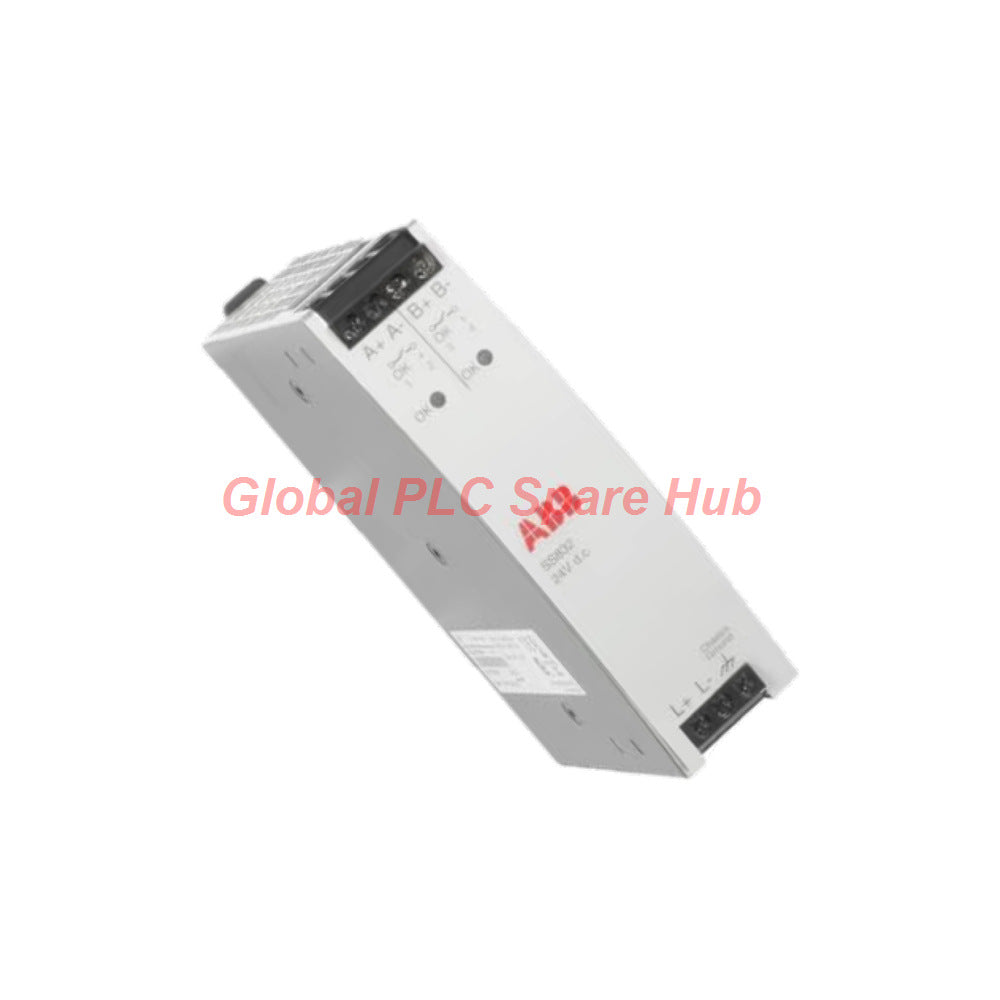

وحدة تصويت SS832 ABB 3BSC610068R1 بجهد 24 فولت تيار مستمر للتحكم في الإمداد المزدوج

  • Manufacturer: ABB

  • Product No.: SS832

  • Condition: متوفر بالمخزون

  • Product Type: وحدة التصويت القوية

  • Product Origin: SE

  • Payment: T/T, Western Union

  • Weight: 500g

  • Shipping port: Xiamen

  • Warranty: 12 months

Selected quantity: 1
اطلب عرض سعر

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

Generic
Generic
Generic
Generic

نظرة عامة تقنية

تُعد وحدة ABB SS832 (رقم الكتالوج: 3BSC610068R1) وحدة اختيار طاقة (power voting unit) من الدرجة الصناعية، صُممت خصيصاً لإدارة وعزل تكوينات إمداد الطاقة المزدوجة بجهد 24 فولت تيار مستمر. تعمل الوحدة كمشرف ذكي، حيث تقوم بفصل مصادر الطاقة النشطة، ومراقبة سلامة المخرج بشكل مستمر، وإصدار إشارات تلامس خالية من الجهد للمستهلكين المصبّيين. صُممت الوحدة وفقاً لمبادئ السلامة الكهربائية من الفئة الأولى (Class I) مع عزل ثانوي وقائي لحلقات SELV وPELV، مما يضمن توزيع طاقة عالي التوفر عبر عمليات الأتمتة الصناعية المستمرة.

رؤية وخبرة ميدانية من Global PLC Spare HUB

في أنظمة التحكم الموزعة عالية التوفر، يمكن أن تمر الإخفاقات الصامتة في أحد خطوط الطاقة الاحتياطية دون أن يلاحظها أحد حتى يتسبب انقطاع ثانوي للطاقة في توقف غير متوقع للنظام. أثناء تكليفنا بمنصة مرافق نفط وغاز بحرية تستخدم وحدة SS832، واجه مشغلو المنشأة إنذارات ترحيل (ريليه) خاطئة أثناء تسلسل بدء تشغيل محرك ثقيل. كشفت التشخيصات الميدانية أن هبوط الجهد على أحد خطوط الإمداد انخفض بالقرب من عتبة الاختيار المضبوطة في المصنع، مما أدى إلى تفعيل ريليه الإشراف الداخلي. أدى تنفيذ خطوط تغذية منفصلة ومخصصة لوحدات الطاقة الاحتياطية والتحقق من الربط الأرضي الصحيح بسكة DIN إلى القضاء فوراً على شذوذ الحلقات الأرضية واستقرار بنية ناقل الطاقة الاحتياطي.

مصفوفة المواصفات التقنية

تصنيف المعلمة المواصفات الهندسية
الشركة المصنعة / العلامة التجارية ABB
نوع المنتج والطراز وحدة اختيار الطاقة / SS832
رقم المادة / القطعة 3BSC610068R1
جهد الدخل الاسمي 2 × 24 فولت تيار مستمر (دخل مزدوج احتياطي)
تيار الخرج المقدر 10 أمبير قياسي (حتى 20 أمبير في وضع التشغيل المتوازي)
أقصى تيار للحمل الزائد حد خرج أقصى 25 أمبير
تبديد الحرارة 18 وات عند الحمل المقدر العادي
تنظيم الجهد 0.85 فولت نموذجياً عند أقصى تيار
ميزة الإشراف ريليه داخلي مدمج مع مؤشر LED أمامي أخضر وتلامس "موافق" خالٍ من الجهد
حماية الهيكل تصنيف IP20 (IEC 60529)؛ توافق مع الأجواء المسببة للتآكل ISA-S71.04 G2
درجة حرارة التشغيل أقصى درجة حرارة محيطة تصل إلى 55 درجة مئوية
الأبعاد المادية والوزن العرض: 32 مم، العمق: 117 مم، الارتفاع: 125 مم؛ الوزن: 350 جم (0.77 رطل)

الأجهزة القابلة للتطبيق وسيناريوهات النشر

  • أنظمة التحكم المستهدفة: منصات التحكم الموزعة الحرجة، وأنظمة السلامة الآلية (SIS)، ولوحات توصيل PLC الصناعية عالية التوفر.
  • القطاعات الصناعية: محطات المعالجة الكيميائية، ومنشآت توليد الطاقة، والسفن البحرية (معتمدة من ABS، وBV، وDNV-GL، وLR)، ومحطات ضخ خطوط الأنابيب الآلية.
  • طوبولوجيا الطاقة: حلقات توزيع طاقة مزدوجة احتياطية بجهد 24 فولت تيار مستمر تتطلب عزلاً صارماً للتيار العكسي ومعالجة تلقائية للفشل.

إرشادات التثبيت خطوة بخطوة

  • التثبيت على سكة DIN: قم بتثبيت الوحدة المدمجة بعرض 32 مم بإحكام على سكة DIN قياسية، مع ضمان توفير مسافة 15 مم أفقياً و25 مم عمودياً للخلوص الحراري المطلوب.
  • التأريض الأرضي: قم بتوصيل طرف التأريض الوقائي (PE) بإحكام بقضيب تأريض اللوحة للحفاظ على توافق سلامة معدات الفئة الأولى.
  • أسلاك دخل الطاقة: قم بإنهاء خطوط الخرج من مصدر الطاقة الأساسي 1 ومصدر الطاقة الأساسي 2 في منافذ الدخل المزدوجة المخصصة للوحدة SS832.
  • توصيل المستهلك والإنذار: وجه خطوط الخرج المحمية إلى مستهلك الطاقة وقم بتوصيل تلامس "موافق" الخالي من الجهد ببطاقة الدخل الرقمي للـ PLC لمراقبة الأعطال عن بُعد.
  • التحقق التشغيلي: قم بتشغيل كلا مصدري الطاقة وتأكد من إضاءة مؤشرات LED الخضراء في اللوحة الأمامية بثبات، مما يؤكد تقديم جهد متوازن.

قدرات التشخيص وكفاءة الصيانة

  • ردود الفعل المرئية عبر LED: توفر مؤشرات الحالة الخضراء المثبتة في الأمام تحققاً فورياً وسريعاً من أن قنوات الطاقة الفردية تقدم عتبات خرج صحيحة.
  • دمج إنذار الريليه: تؤدي دوائر المراقبة الداخلية إلى فصل التلامس الخالي من الجهد فوراً عند فشل الخط، مما يؤدي إلى تشغيل تنبيهات آلية في غرفة التحكم.
  • الحماية من التيار الزائد / الجهد الزائد: يعمل تحديد التيار الإلكتروني المدمج والحماية من الجهد الزائد (OVP) على حماية الأجهزة المصبّية المتصلة من ارتفاعات الإمداد الكارثية.

الامتثال، الشحن وشروط الضمان

  • ضمان الجودة: مشمول بضمان شامل لمدة 12 شهراً ضد أي عيوب في المواد أو التصنيع.
  • سرعة التنفيذ: معالجة طلبات سريعة في غضون 24 إلى 48 ساعة لضمان استبدال سريع لأعطال المصنع.
  • شركات الخدمات اللوجستية: يتم التعامل مع التسليم الدولي الآمن بشكل احترافي عبر FedEx وUPS وDHL.

الأسئلة الشائعة (FAQ)

س: هل يمكن لوحدة اختيار الطاقة SS832 التعامل مع إعدادات مصدر الطاقة المتوازية التي تتجاوز 10 أمبير؟

ج: نعم. بينما يبلغ تيار الخرج المقدر القياسي 10 أمبير، تدعم SS832 ما يصل إلى 20 أمبير عند تكوينها في وضع التشغيل المتوازي، مع حد أقصى للتيار الزائد يبلغ 25 أمبير.

س: ما الإجراء الذي يجب اتخاذه إذا انطفأ مؤشر LED الأخضر الأمامي على الوحدة 3BSC610068R1 بينما طاقة الدخل قيد التشغيل؟

ج: يشير انطفاء مؤشر LED إلى أن جهد القناة المقابلة قد انخفض عن مستوى الرحلة المضبوط في المصنع أو أن المصهر/الدائرة الداخلية قد عزلت خط إمداد معطلاً. افحص مصدر الطاقة في المنبع فوراً باستخدام مقياس متعدد (ملتيميتر).

س: هل تتطلب وحدة SS832 مصهرات خارجية على أطراف خرجها الثانوي؟

ج: تتميز الوحدة بحماية داخلية من قصر الدائرة تصل إلى 25 أمبير RMS، ولكن يجب دائماً تنفيذ حماية دائرة فرعية خارجية وفقاً للقوانين الكهربائية المحلية ومتطلبات حمل النظام.

س: ما هي الإرشادات الهندسية الحاسمة عند تعديل هذه الوحدة في خزائن التحكم القديمة؟

ج: تأكد من أن تصميم خزانتك يراعي متطلبات التباعد الجانبي بمقدار 15 مم للحفاظ على تبديد حراري أمثل، حيث يمكن للوحدة تبديد ما يصل إلى 18 وات تحت أحمال تشغيل ثقيلة.

س: هل وحدة SS832 معتمدة للبيئات البحرية ومواقع المصانع الخطرة؟

ج: تمتلك الوحدة شهادات بحرية واسعة النطاق بما في ذلك ABS وBV وDNV-GL وLR، مما يجعلها معتمدة بالكامل للتركيبات على متن السفن وفي المناطق البحرية، على الرغم من أن الإصدارات القياسية مصنفة للمناطق غير الخطرة أو المناطق الصناعية العامة.
