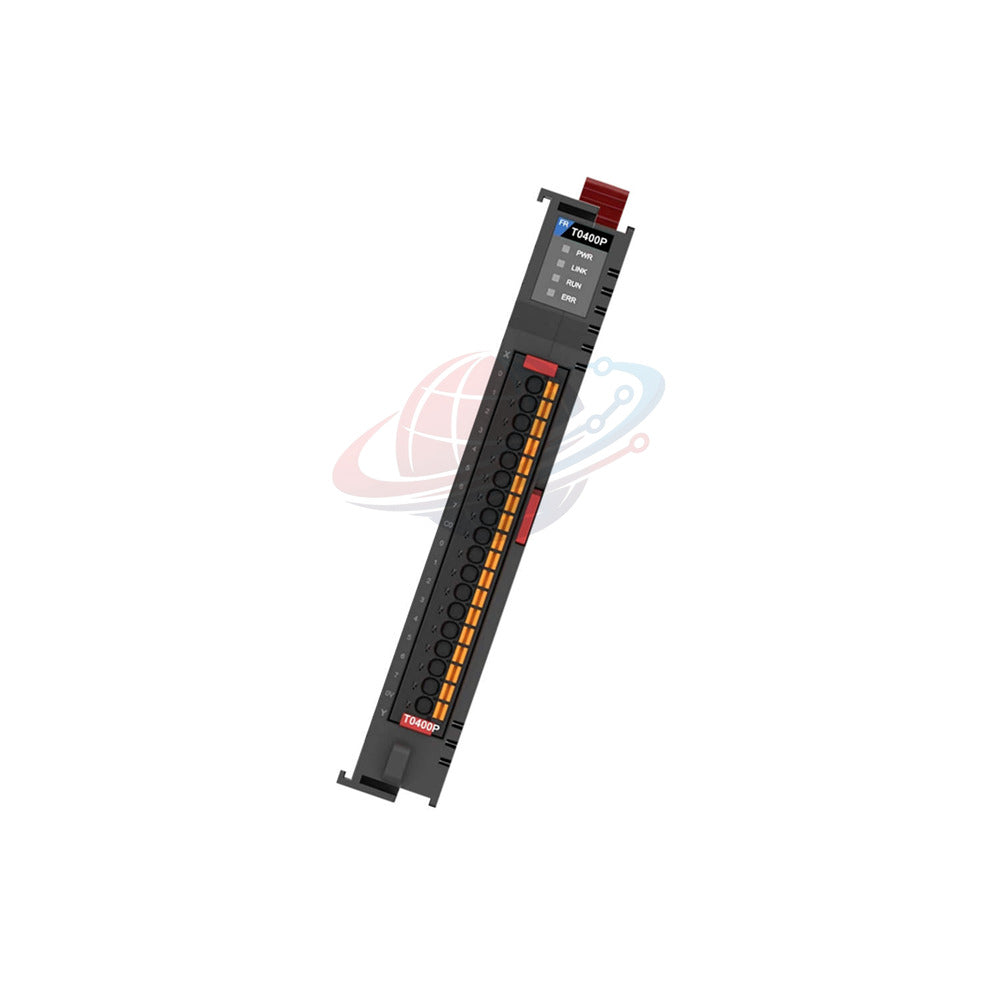

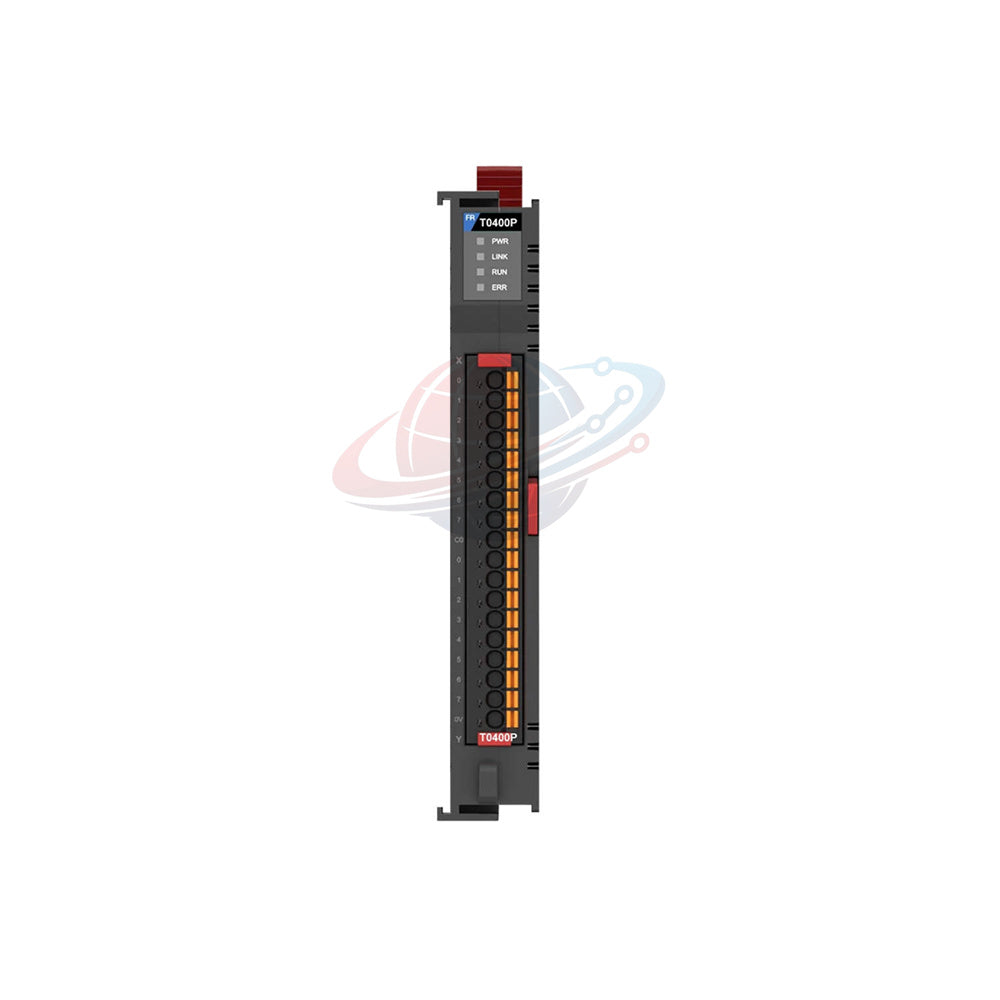

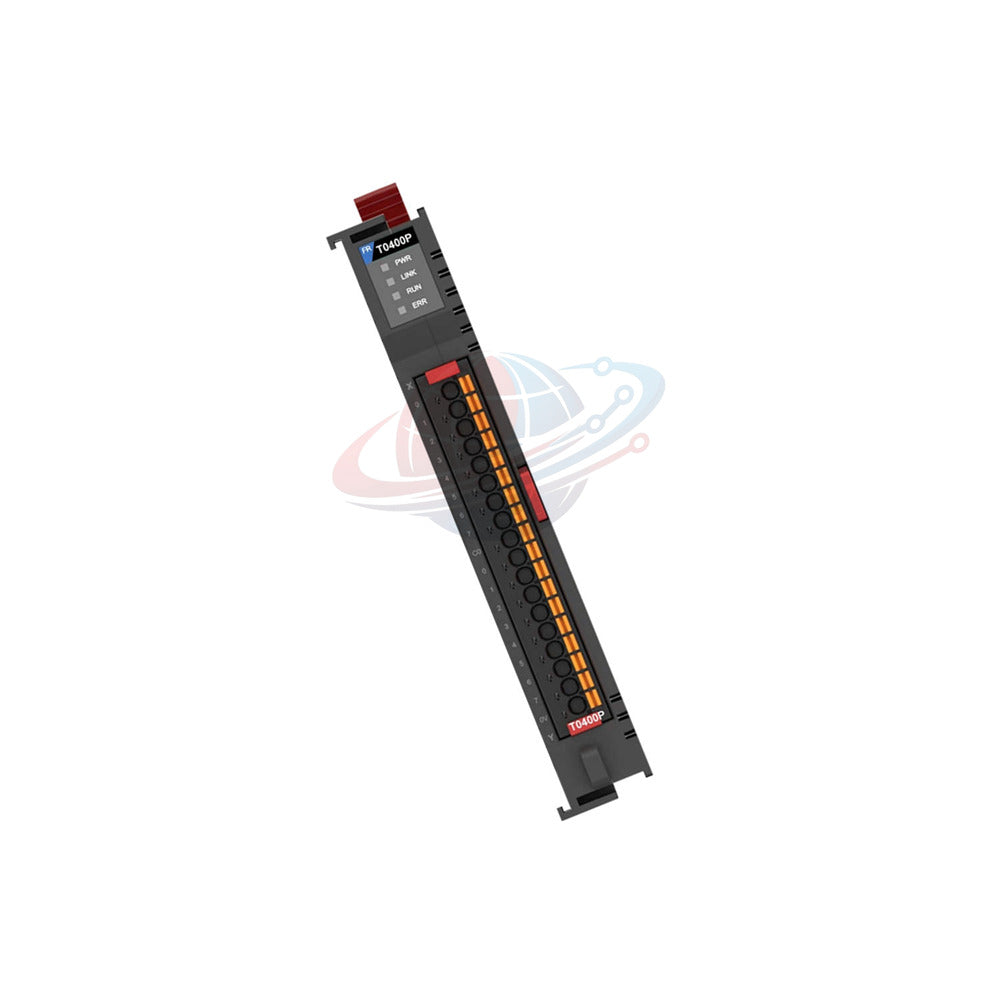

وحدة إدخال درجة الحرارة RTD من Flexem 4 قنوات FR-T0400P

مقدمة عن المنتج

وحدة Flexem FR-T0400P هي وحدة توسعة حرارية عالية الدقة مصممة لنظام PLC من سلسلة FR. تدعم واجهة كاشف درجة الحرارة المقاومة (RTD) ذات الـ 4 قنوات مجموعة متنوعة من أجهزة الاستشعار بما في ذلك PT100 و PT1000 وعناصر النحاس/النيكل المختلفة. تم تصميم FR-T0400P بهندسة محول تناظري إلى رقمي (A/D) متخصصة بدقة 24 بت، وتوفر بيانات درجة حرارة مستقرة حتى في البيئات الصناعية ذات الاهتزازات العالية والضوضاء الكهربائية. يتيح عامل الشكل النحيف للغاية الذي يبلغ 18 ملم مراقبة حرارية عالية الكثافة دون التضحية بمساحة الخزانة.

المواصفات الهندسية الأساسية

• الشركة المصنعة: Flexem
• النموذج: FR-T0400P
• توافق RTD:
  • البلاتين: PT100 (-200~850 درجة مئوية)، PT1000 (-200~600 درجة مئوية)
  • النيكل: Ni100 / Ni1000 (-60~180 درجة مئوية)
  • النحاس: Cu50 / Cu100 (-50~150 درجة مئوية)
• دقة القياس: ±0.5% أو ±1 درجة مئوية (أيهما أكبر عند 25 درجة مئوية في درجة الحرارة المحيطة)
• استهلاك الطاقة: بحد أقصى 50 مللي أمبير @ 5.0 فولت تيار مستمر (طاقة الناقل الداخلي)
• عامل الشكل: 111 * 18 * 76 ملم (ملف تعريف DIN-rail نحيف)
• الوزن: 65 جرامًا (غلاف بوليمر صناعي)

نظرة Global PLC Spare HUB

تُعد وحدة FR-T0400P "حارس السلامة الحرارية" لإعدادات PLC الحديثة. ما يميز هذه الوحدة في الهندسة الميدانية هو توافقها الواسع—القدرة على التبديل بين PT100 و Cu50 ضمن نفس حجم الجهاز تمثل ميزة كبيرة لتحديث الأنظمة القديمة. عرض 18 ملم فعال بشكل خاص لتجهيزات التدفئة المعيارية حيث تكون المساحة محدودة. من خلال تجربتنا، يقوم تصفية الضوضاء الداخلية في هذه الوحدة بقمع تداخل خط الطاقة 50/60 هرتز بفعالية، مما يضمن منحنيات تحكم PID سلسة.

القدرة على التطبيق والتشخيص

• الآلات المستهدفة: آلات حقن البلاستيك، أفران التجفيف الصناعية، التحكم في المناخ HVAC، ومراقبة المفاعلات الكيميائية.
• قوة التشخيص: تتميز كل قناة بمؤشرات حالة فردية وكشف انقطاع الأسلاك على مستوى البرنامج. إذا انقطع سلك مستشعر، تقوم الوحدة بالإبلاغ فورًا عن قيمة خارج النطاق لوحدة المعالجة المركزية لربط السلامة.
• استقرار الإشارة: يوفر التصفية الرقمية المتكاملة والتحويل الرقمي عالي الدقة A/D دقة فرعية للدرجة المطلوبة للعمليات الصيدلانية والغذائية.

اللوجستيات التجارية والجودة

• الحالة: جديدة وأصلية (مغلفة من المصنع)
• الضمان: ضمان مصنع شامل لمدة 12 شهرًا
• نافذة الإرسال: تشحن في غضون 24-48 ساعة
• شركات الشحن العالمية: توصيل سريع عبر FedEx أو UPS أو DHL

الأسئلة الشائعة التقنية (الاختيار ودليل الاستخدام)

• س: كيف يمكنني الاختيار بين مستشعرات RTD ذات السلكين والثلاثة أسلاك لوحدة FR-T0400P؟
• ج: للحصول على أقصى دقة عبر مسافات طويلة، نوصي بشدة بمستشعرات ذات ثلاثة أسلاك. تعوض دائرة الجسر في الوحدة مقاومة سلك التوصيل. إذا كنت تستخدم سلكين، اجعل الكبل قصيرًا قدر الإمكان لتجنب أخطاء الإزاحة.
• س: هل يمكنني مزج أنواع مختلفة من المستشعرات (على سبيل المثال، PT100 على القناة 1 و Cu50 على القناة 2) في نفس الوقت؟
• ج: نعم. تسمح وحدة FR-T0400P بتكوين مستقل لكل قناة عبر برنامج Flexem، مما يوفر أقصى قدر من المرونة للعمليات التي تتطلب نطاقات درجات حرارة متنوعة.
• س: ما هو السبب الرئيسي لانحراف القياس في هذه الوحدة؟
• ج: عادة ما يكون الانحراف الكبير ناتجًا عن التداخل الكهرومغناطيسي (EMI). تأكد من تأريض درع كابل RTD وفصل أسلاك الإشارة ماديًا عن كابلات المحركات عالية الجهد أو VFD.
• س: متى يجب علي اختيار إعداد PT1000 بدلاً من PT100 القياسي؟
• ج: استخدم PT1000 للتطبيقات التي تتضمن مسافات كابلات طويلة جدًا أو حيث يجب تقليل استهلاك الطاقة. تقلل المقاومة الأساسية الأعلى لـ PT1000 من الخطأ الناتج عن مقاومة أسلاك التوصيل.
• س: كيف تتعامل الوحدة مع قيم درجة الحرارة التي تتجاوز نطاق المستشعر المقدر؟
• ج: تُرجع الوحدة رمز خطأ محدد "تجاوز الحد الأقصى" أو "تجاوز الحد الأدنى" إلى سجلات PLC. يجب على المهندسين دائمًا برمجة "حالة أمان" في المنطق (على سبيل المثال، إيقاف تشغيل السخان) لتنشيطها عند اكتشاف هذه الرموز.
