وحدة الإخراج الرقمي FR-D0016P Flexem ذات 16 قناة PNP - شحن سريع

مقدمة المنتج

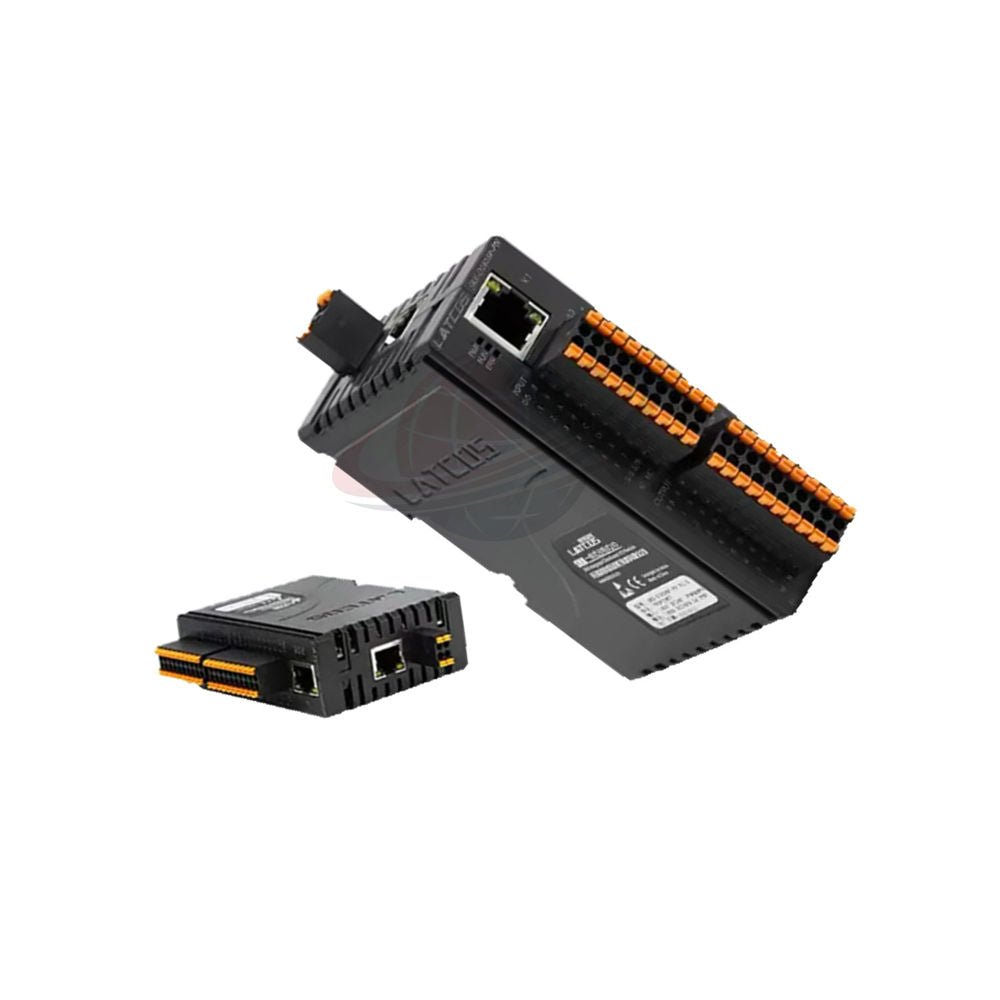

وحدة FR-D0016P هي وحدة توسعة إخراج رقمي عالية الكثافة من Flexem، تحتوي على 16 نقطة. صُممت هذه الوحدة لخزائن التحكم التي تتطلب مساحة محدودة، وتوفر تبديلًا موثوقًا به بجهد 24 فولت تيار مستمر PNP (مصدر) في عامل شكل نحيف للغاية يبلغ 18 ملم. تعتبر FR-D0016P مثالية لتشغيل الملفات اللولبية والأضواء التجريبية والمرحلات الوسيطة.

المواصفات الفنية

• العلامة التجارية: Flexem
• الموديل: FR-D0016P
• السلسلة: إدخال/إخراج رقمي للتوسعة
• قنوات الإخراج: 16 نقطة
• نوع المنطق: PNP (مصدر)
• التيار الأقصى: 1000 مللي أمبير (حد أقصى للقناة الواحدة)
• الحمل المستمر: 500 مللي أمبير (جميع القنوات متزامنة)
• المؤشرات: 16 مؤشر LED فردي للحالة
• التركيب: سكة DIN مقاس 35 ملم
• الأبعاد: 111 ملم × 18 ملم × 76 ملم

التسلسل الهرمي للتكوين

• FR-D0016P ➔ مصفوفة إخراج عالية الكثافة
  • [الهندسة الرقمية] ➔ تبديل قائم على الترانزستور
    • ➔ تكوين PNP (مصدر)
    • ➔ استجابة سريعة للمنطق الصناعي
  • [البنية المادية] ➔ تحسين الكابينة
    • ➔ عرض نحيف 18 ملم
    • ➔ إنهاء عالي الكثافة من 16 نقطة

رؤية Global PLC Spare HUB

يعد FR-D0016P خيارًا متميزًا للمهندسين الذين يتطلعون إلى زيادة كثافة الإدخال/الإخراج. بينما تتطلب العديد من وحدات 16 نقطة 32 ملم أو أكثر، فإن FR-D0016P تحقق ذلك في 18 ملم فقط. يلاحظ فريقنا الفني أن السعة القصوى البالغة 1000 مللي أمبير قوية لوحدة بهذا الحجم، مما يسمح لها غالبًا بتشغيل أجهزة التوصيل الأكبر مباشرة دون الحاجة إلى لوحة مرحلات وسيطة.

المعدات والتطبيقات المستهدفة

• مشعبات هوائية: التحكم في ما يصل إلى 16 صمامًا لولبيًا لتشغيل الأسطوانات.
• آلات التعبئة والتغليف: تشغيل عالي السرعة للدافعات ومعدات التوسيم.
• أبراج الإشارة: تشغيل الأضواء المتراصة متعددة الطبقات ومنبهات المصانع.
• أنظمة النقل: تنسيق بادئات المحركات وبوابات التحويل.

قدرات التشخيص والسلامة

• مصفوفة بصرية: 16 مؤشر LED للتحقق من حالة القناة في الوقت الفعلي.
• حماية العزل: يحمي ناقل وحدة المعالجة المركزية من الضوضاء الكهربائية من جانب المجال.
• الكفاءة الحرارية: تصميم الهيكل العمودي يعزز التبريد في التجمعات الكثيفة.
• تركيب سكة DIN: تركيب آمن ومقاوم للاهتزاز.

تفاصيل الشحن والضمان

• المعالجة: يتم الشحن في غضون 24-48 ساعة.
• اللوجستيات: أولوية عالمية عبر FedEx أو UPS أو DHL.
• الضمان: يشمل ضمان جودة كامل لمدة 12 شهرًا.

الأسئلة الشائعة من الخبراء الصناعيين

ما الفرق بين تصنيفات 1000 مللي أمبير و 500 مللي أمبير؟
1000 مللي أمبير هو الحد الأقصى لقناة واحدة تستخدم بمفردها. لجميع القنوات الـ 16، يجب ألا تتجاوز كل منها 500 مللي أمبير لإدارة تبديد الحرارة.

هل تدعم هذه الوحدة منطق NPN (Sink)؟
لا، FR-D0016P هي PNP (مصدر) بحتة، حيث تقوم بتبديل جانب 24 فولت الموجب إلى حملك.

هل يمكنني استخدام FR-D0016P لـ PWM عالية السرعة؟
تم تصميمها للتبديل الرقمي القياسي. للتحكم الدقيق في الحركة PWM، يوصى باستخدام وحدات متخصصة عالية السرعة.

هل من الضروري استخدام صمامات ثنائية خارجية للتحليق العكسي؟
بينما توجد حماية داخلية، يوصى بوجود صمام ثنائي خارجي عند الحمل لصمامات الملف اللولبي عالية الحث لإطالة عمر الوحدة.

دليل الاختيار: متى يجب أن أختار FR-D0016P بدلاً من وحدة المرحل؟
اختر FR-D0016P لمهام التبديل عالية التردد لتجنب التآكل الميكانيكي المرتبط بملامسات المرحلات.
