وحدة التوسع الرقمية عالية الكثافة Flexem FR-D0808N مخرج NPN

مقدمة عن المنتج

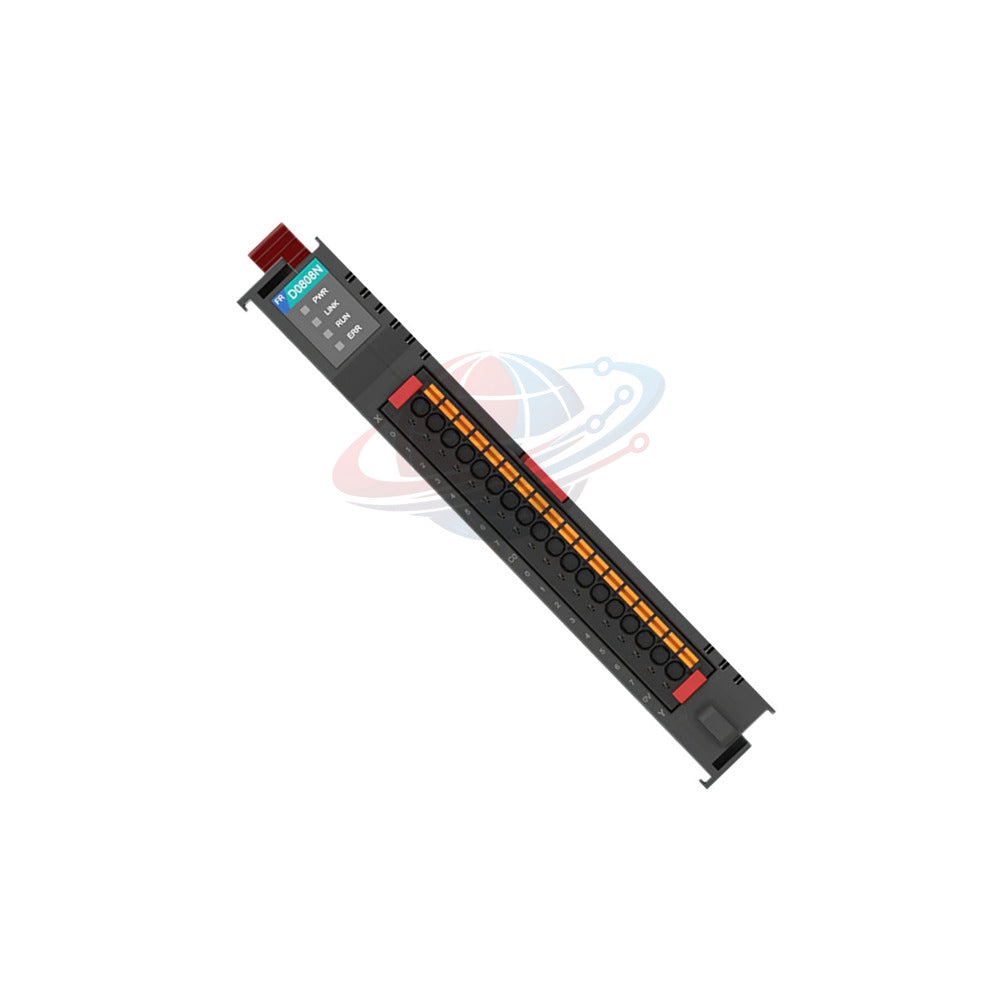

إن Flexem FR-D0808N هي وحدة توسعة رقمية مختلطة عالية الكثافة، مصممة لهندسة وحدات التحكم المنطقية القابلة للبرمجة (PLC) من سلسلة FR. تدمج هذه الوحدة 8 مداخل رقمية ثنائية الاتجاه و 8 مخارج ترانزستور NPN عالية السرعة ضمن هيكل فائق النحافة بسمك 18 مم. صُممت FR-D0808N للخزائن التحكمية الحديثة ذات المساحات المحدودة، وتدعم نطاق جهد واسع يصل إلى 28.8 فولت تيار مستمر، مما يوفر واجهة موثوقة للاستشعار والتشغيل الموضعي في الأنظمة الآلية عالية السرعة.

التسلسل الهرمي للتكوين وشجرة اللواحق

• FR-D0808N — وحدة توسعة رقمية مختلطة
  • └─ سلسلة FR — هيكل ناقل التوسعة المعياري من Flexem
  • └─ D — منطق الإشارة الرقمية
  • └─ 08 — قنوات الإدخال: 8 نقاط ثنائية الاتجاه (NPN/PNP)
  • └─ 08 — قنوات الإخراج: 8 نقاط من نوع NPN
  • └─ N — تبديل الجانب المنخفض لترانزستور NPN (Sinking)

المواصفات الهندسية الأساسية

• الشركة المصنعة: Flexem
• الموديل: FR-D0808N
• منطق الإدخال: 8 نقاط ثنائية الاتجاه (يدعم كلاً من أجهزة استشعار Sink و Source)
• تيار الإدخال: 7 مللي أمبير عند 24 فولت تيار مستمر
• منطق الإخراج: 8 نقاط NPN (Low-Side Sinking)
• تصنيف الإخراج: 0.5 أمبير لكل قناة؛ نطاق 19.2 فولت إلى 28.8 فولت تيار مستمر
• التيار لكل مجموعة: 0.5 أمبير * عدد النقاط النشطة
• الأبعاد: 111 * 18 * 76 مم (ملف تعريف DIN-rail القياسي)
• الوزن: 65 جرام (محسّن لبيئات الاهتزاز العالي)

رؤية Global PLC Spare HUB

تُعد FR-D0808N "القائد في كفاءة المنطق" لهياكل التحكم التي يهيمن عليها NPN. بينما تتجه العديد من الأنظمة نحو PNP لأسباب تتعلق بالسلامة، يظل متغير NPN هو المعيار للتبديل عالي السرعة وتوافق المستشعرات القديمة في خطوط التجميع الإلكترونية المتخصصة. يُعد عامل الشكل 18 مم هو نقطة التحول الحقيقية هنا؛ فهو يسمح لمهندسي الميدان بتوسيع سعة الإدخال/الإخراج في اللوحات المزدحمة حيث لا تتناسب الوحدات التقليدية بحجم 32 مم. نوصي بهذه الوحدة بالذات لمهام النبض عالية التردد حيث توفر خصائص التبديل الأسرع لـ NPN ميزة تنافسية في توقيت الاستجابة.

التطبيق الميداني وقوة التشخيص

• الآلات المستهدفة: آلات تجميع SMT، معدات تغليف أشباه الموصلات، آلات النسيج، وناقلات الفرز عالية السرعة.
• قوة التشخيص: كل قناة مجهزة بمؤشرات حالة LED مستقلة، مما يتيح تأكيدًا بصريًا سريعًا لوجود الإشارة أثناء التشغيل أو تتبع الأعطال.
• تعدد استخدامات التحكم: تسمح المداخل ثنائية الاتجاه بالاستشعار "ذو المنطق المختلط"، مما يجعل من الممكن دمج مفاتيح التقارب NPN ومستشعرات الخلايا الكهروضوئية PNP على نفس بطاقة التوسعة.

الخدمات اللوجستية التجارية والجودة

• الحالة: جديدة وأصلية (مغلقة من المصنع)
• الضمان: ضمان مصنع شامل لمدة 12 شهرًا
• وقت الإرسال: يتم الشحن في غضون 24-48 ساعة
• شركات الشحن العالمية: توصيل سريع عبر FedEx أو UPS أو DHL

الأسئلة الشائعة التقنية (دليل الهندسة الميدانية)

• س: كيف أقوم بتكوين المدخلات على FR-D0808N لمستشعرات NPN مقابل PNP؟
• ج: يتم تحديد التكوين من خلال توصيل طرف S/S (المشترك). لاستخدام مستشعرات NPN، قم بتوصيل S/S بـ +24V؛ لمستشعرات PNP، قم بتوصيل S/S بـ 0V. ستتبع جميع المدخلات الثمانية بعد ذلك هذا المرجع المنطقي المحدد.
• س: ما هي الاعتبارات الحرارية لتصنيف الإخراج 0.5 أمبير؟
• ج: بينما يمكن لكل نقطة التعامل مع 0.5 أمبير، إذا كنت تقوم بتشغيل 8 أحمال حثية في وقت واحد عند دورات عمل عالية، تأكد من أن الخزانة تحتوي على تهوية كافية. تبديد الحرارة هو العامل الرئيسي الذي يؤثر على عمر الترانزستور في الوحدات عالية الكثافة.
• س: هل يمكنني استخدام FR-D0808N لتشغيل محرك تيار مستمر صغير مباشرة؟
• ج: طالما أن تيار بدء تشغيل المحرك وتياره التشغيلي لا يتجاوز 0.5 أمبير، فمن الممكن ذلك. ومع ذلك، بالنسبة للأحمال الحثية مثل المحركات، نوصي بشدة بإضافة صمام ثنائي (flyback diode) عبر أطراف المحرك لحماية ترانزستورات NPN من تلف القوة الدافعة الكهربائية العكسية (back-EMF).
• س: دليل الاختيار: متى يكون إصدار "N" (NPN) أفضل من إصدار "P" (PNP)؟
• ج: اختر FR-D0808N إذا كانت مشغلاتك النهائية أو مستشعراتك القديمة تعتمد على NPN. غالبًا ما يُفضل NPN في دوائر المنطق الرقمي عالية السرعة نظرًا لجهد التشبع المنخفض عادةً وأوقات الانتقال الأسرع مقارنةً بـ PNP.
• س: كيف تتفاعل الوحدة مع دائرة قصر على جانب الإخراج؟
• ج: مخارج الترانزستور حساسة للقصور المباشرة. نوصي بشدة باستخدام صمامات سريعة المفعول أو واقيات الدوائر الإلكترونية على سكة طاقة الإخراج لمنع التلف الدائم لدوائر التبديل الداخلية للوحدة.
