FDPI-02 3AUA0000108650 مجموعة واجهة ناقل اللوحة ABB RS-485

3AUA0000108650 | مجموعة محول ناقل اللوحة ABB FDPI-02

توفر مجموعة محول ناقل اللوحة ABB FDPI-02، رقم القطعة 3AUA0000108650، واجهة ناقل RS-485 لتوصيل وحدة تحكم محرك ABB متوافقة بلوحة تحكم أو جهاز كمبيوتر. وهي تدعم الاستخدام في ناقل اللوحة أو ناقل جهاز الكمبيوتر وتسمح بما يصل إلى 32 عقدة، بما في ذلك اللوحات وأجهزة الكمبيوتر والمحركات، على الناقل.

تتضمن الواجهة موصلات مخصصة لوحدة التحكم ولوحة التحكم وجهاز الكمبيوتر، بالإضافة إلى اتصال تمرير خيار من النوع F. يدعم هذا الترتيب الاتصال عبر اللوحة ودمج الخيارات مع الحفاظ على تنظيم التثبيت حول وحدة تحكم المحرك.

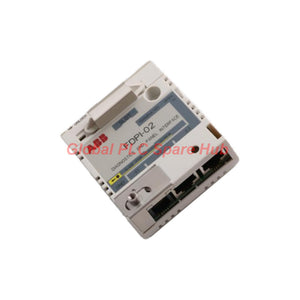

01 | تخطيط الأجهزة ونقاط التوصيل

نوع المنتج: مجموعة محول ناقل اللوحة

الشركة المصنعة: ABB

الطراز: FDPI-02

رقم القطعة: 3AUA0000108650

واجهة الناقل: RS-485

الغرض من الناقل: ناقل جهاز الكمبيوتر أو ناقل لوحة التحكم

الحد الأقصى لعقد الناقل: 32 عقدة، بما في ذلك اللوحة/جهاز الكمبيوتر والمحركات

تصنيف الحماية: IP20

العمر الافتراضي المقدر: 20 عامًا

بنية لوحة الدوائر المطبوعة: لوحة دوائر مطبوعة مطلية؛ مواد لوحة الدوائر المطبوعة معتمدة من UL

معيار التوافق الكهرومغناطيسي: EN 61800-3:2004

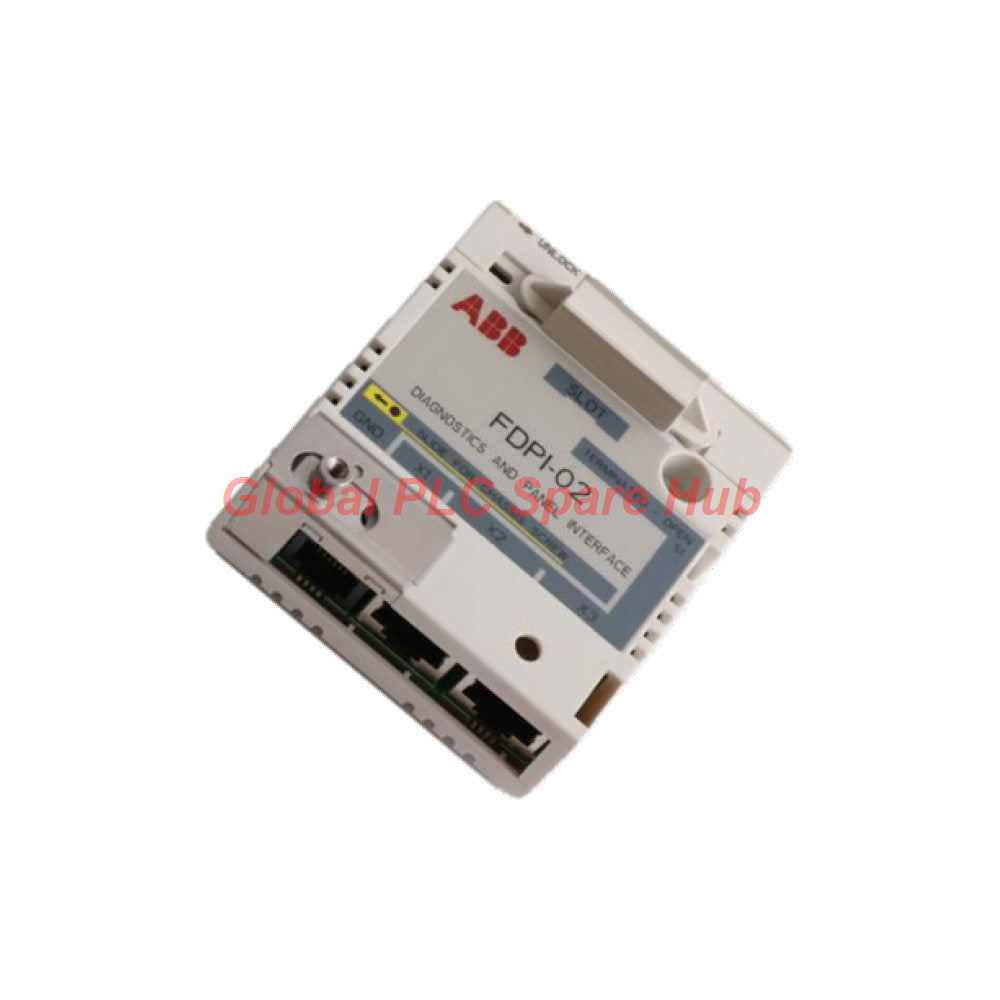

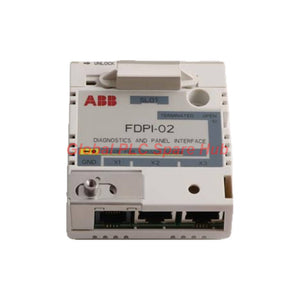

02 | خريطة الموصلات: التحديد قبل التوصيل

• X1 — وحدة التحكم: موصل RJ-11 أنثى بـ 6 دبابيس.
• X2 — لوحة التحكم: موصل RJ-45 أنثى محمي بـ 8 دبابيس.
• X3 — جهاز الكمبيوتر: موصل RJ-45 أنثى محمي بـ 8 دبابيس.
• X100 — تمرير وحدة التحكم: موصل أنثى بـ 20 دبوسًا للتوصيل بين وحدة التحكم وخيار من النوع F.
• X101 — خيار من النوع F: موصل ذكر بـ 20 دبوسًا لخيار صغير من النوع F، يوفر اتصال تمرير إلى وحدة التحكم.

لا تحدد موصلات RJ-45 من خلال المظهر فقط. يخدم X2 وX3 أغراض توصيل مختلفة، لذا اتبع وثائق المحرك والمحول عند توصيل لوحة التحكم أو جهاز الكمبيوتر. تحقق من ترتيب X100/X101 مقابل خيار النوع F المثبت قبل التجميع.

03 | تصميم ناقل RS-485 وإنهاؤه

يستخدم FDPI-02 كابل إيثرنت CAT 5e محمي أو أفضل كوسيط ناقل RS-485 المحدد. يوفر مفتاح إنهاء الواجهة المدمج، S1، إنهاءً بمقاومة 120 أوم.

للحصول على ناقل مستقر، خطط ترتيب العقد قبل توصيل المعدات. حافظ على إجمالي عدد العقد ضمن حد 32 عقدة، واستخدم الكابل المحمي الموصى به، وقم بتكوين الإنهاء وفقًا لتخطيط الناقل الفعلي ووثائق ABB. يمكن أن يؤدي الإنهاء غير الصحيح أو الحجب الضعيف للكابل إلى تواصل متقطع، خاصة في شبكة ممتدة أو متعددة العقد.

ملاحظة التسليم: تحدد المعلومات الموردة أن الكابل بين FDPI-02 ووحدة التحكم فقط هو المشمول. تأكد مما إذا كان يجب الحصول على كابلات اللوحة وجهاز الكمبيوتر والناقل المطلوبة بشكل منفصل.

04 | أين تتناسب مجموعة المحول هذه

لوحات تحكم محركات ABB: توفر اتصال ناقل اللوحة لوحدات تحكم المحركات المتوافقة ولوحات المشغل.

الوصول إلى المحرك عبر جهاز الكمبيوتر: تدعم الاستخدام كناقل جهاز كمبيوتر حيث تكون منصة المحرك وتكوين البرامج متوافقة مع واجهة FDPI-02.

تركيبات المحركات المتعددة: يمكن أن تشكل جزءًا من ناقل RS-485 يربط اللوحات وأجهزة الكمبيوتر والمحركات، مع مراعاة الحد الأقصى البالغ 32 عقدة ومتطلبات توصيل وتكوين النظام.

صيانة المحرك واستبداله: مناسبة للنظر فيها عند استبدال مجموعة FDPI-02 تالفة أو معطلة أو استعادة ترتيب ناقل لوحة موثق.

دمج خيارات وحدة التحكم: توفر الموصلات X100 وX101 ترتيب تمرير لخيارات النوع F المتوافقة. تأكد من الخيار الدقيق والتوافق الميكانيكي قبل التثبيت.

05 | تشخيصات الموقع: العمل من الطبقة الفيزيائية إلى الأعلى

لا يمكن للوحة أو جهاز الكمبيوتر الاتصال بالمحرك: تأكد من أن التوصيل يتم إلى المنفذ الصحيح، وافحص استقرار الموصلات، وتحقق مما إذا كانت وحدة التحكم المختارة تدعم المحول. ثم راجع تكوين الناقل وتوافق البرامج أو اللوحة.

الاتصال يعمل بشكل متقطع: افحص الكابل المحمي بحثًا عن تلف، أو موصلات مرتخية، أو مسارات غير مناسبة، أو بدائل كابلات غير ملائمة. تحقق من عدد العقد وتأكد من أن إنهاء S1 يتوافق مع تخطيط الناقل.

يمكن الوصول إلى بعض المحركات فقط: راجع مسار الناقل الفعلي، والتوصيلات الفردية، وتكوين العقد، والعدد الإجمالي للعقد المتصلة. اعزل أقسام الشبكة بشكل منهجي لتحديد ما إذا كانت المشكلة تتبع كابلًا أو عقدة أو اتصال واجهة.

يفشل الاتصال بعد إضافة عقدة: تحقق مما إذا كان الجهاز الإضافي قد تجاوز الناقل حد 32 عقدة. أعد تقييم ترتيب الإنهاء وتأكد من أن الجهاز الجديد مهيأ للناقل المقصود.

تثبيت خيار النوع F يسبب مشكلة في الاتصال: افحص اتصال التمرير X100/X101 وتحقق مما إذا كان الخيار المثبت متوافقًا مع وحدة التحكم. افصل الطاقة واتبع إجراء التثبيت الخاص بالشركة المصنعة قبل إعادة تركيب الموصلات.

قيد تشخيصي مهم: لا تحدد المواصفات الموردة رموز أعطال LED أو توفر مخططًا مفصلاً للإشارة إلى الأعطال لهذه المجموعة. استخدم أدلة محرك ABB والمحول المناسبة للتشخيصات الخاصة بالطراز بدلاً من إسناد معانٍ غير مدعومة لفشل الاتصال.

06 | المتطلبات البيئية والتثبيت

• درجة حرارة التشغيل: من 0 إلى +70 درجة مئوية (+32 إلى +158 درجة فهرنهايت).
• درجة حرارة التخزين: من -40 إلى +70 درجة مئوية (-40 إلى +158 درجة فهرنهايت).
• الرطوبة النسبية القصوى: 95%، غير متكثفة.
• درجة الحماية: IP20.

حماية IP20 لا توفر حماية ضد تسرب المياه. قم بتثبيت المحول في حاوية مناسبة وحافظ على الظروف البيئية المحددة للمعدات. لوحة الدوائر المطبوعة المطلية ومواد لوحة الدوائر المطبوعة المعترف بها من UL هي تفاصيل بناء؛ لا ينبغي تفسيرها على أنها تأكيد لشهادة سلامة منفصلة على مستوى النظام.

07 | رؤية Global PLC Spare HUB

عند الحصول على ABB FDPI-02، فإن أهم الفحوصات هي رقم القطعة الكامل، ووحدة تحكم المحرك المستهدفة، ومسار التوصيل المطلوب. تخدم الواجهات X1 وX2 وX3 وX100 وX101 وظائف مختلفة، لذا فإن ترتيب الموصلات المتشابه بصريًا ليس كافيًا لتحديد التوافق.

بالنسبة لتركيب موجود، سجل طراز المحرك، ورقم القطعة الحالي للمحول، ولوحة التحكم أو جهاز الكمبيوتر المتصل، وأي خيار من النوع F قبل الطلب. إذا كان العطل يتضمن عقدًا متعددة، فقم بتوثيق تخطيط الناقل وموضع مفتاح الإنهاء. تساعد هذه التفاصيل في التمييز بين عطل المحول ومشكلة في الأسلاك أو التكوين أو إنهاء الشبكة.

08 | الطلب والضمان والشحن

الضمان: ضمان لمدة 12 شهرًا، يخضع لشروط الضمان المكتوبة للبائع.

شركات الشحن: FedEx وUPS وDHL، حسب الوجهة وتوفر الخدمة.

الهدف من الإرسال: 24–48 ساعة حيثما يسمح توفر المخزون ومعالجة الطلب. أكد حالة المخزون وتوقيت الإرسال عند طلب عرض أسعار.

طلب عرض أسعار: تواصل مع Global PLC Spare HUB مع رقم القطعة 3AUA0000108650، وطراز المحرك، والكمية المطلوبة. قم بتضمين اتصال لوحة التحكم أو جهاز الكمبيوتر المقصود وأي تفاصيل لخيار النوع F لدعم فحص توافق أكثر دقة.

09 | الأسئلة الشائعة

س1: هل 3AUA0000108650 هو نفسه المعرف FDPI-02؟

3AUA0000108650 هو رقم القطعة المورد، بينما FDPI-02 هو طراز المحول. استخدم كلا المعرفين عند طلب عرض أسعار أو التحقق من بديل لتقليل خطر طلب مجموعة واجهة مختلفة.

س2: هل يمكنني استخدام كابل إيثرنت عادي غير محمي لناقل RS-485 هذا؟

تتطلب المواصفات الموردة كابل إيثرنت CAT 5e محمي أو أفضل. لا تفترض أن الكابل غير المحمي مناسب لمجرد أن موصله مناسب. اتبع إرشادات توصيل ABB المناسبة وتحقق من متطلبات الحجب للتثبيت.

س3: هل يشمل حد 32 عقدة جهاز الكمبيوتر أو لوحة التحكم؟

نعم. الحد الأقصى المذكور هو 32 عقدة، بما في ذلك اللوحة أو جهاز الكمبيوتر والمحركات. احسب جميع الأجهزة المشاركة عند التخطيط أو توسيع الناقل.

س4: ماذا ينبغي لي التحقق منه قبل إعادة استخدام كابل FDPI-02 موجود أثناء الصيانة؟

افحص نوع الكابل، والحجب، وحالة الموصل، وتكوين الدبابيس، والتوافق مع التوصيل المقصود. إذا استمرت مشاكل الاتصال، اختبر بكابل معروف بجودته يلبي المتطلبات المحددة بدلاً من افتراض أن المحول نفسه قد تعطل.

س5: ما التفاصيل التي تساعد في تحديد ما إذا كانت هذه المجموعة هي البديل الصحيح؟

قدم طراز المحرك، ونوع وحدة التحكم، وطراز ورقم القطعة الحالي للمحول، ولوحة التحكم أو جهاز الكمبيوتر المتصل، وأي خيار من النوع F مثبت. تساعد هذه التفاصيل في تحديد ما إذا كانت موصلات المجموعة ووظيفة الناقل تتطابق مع النظام الموجود.
