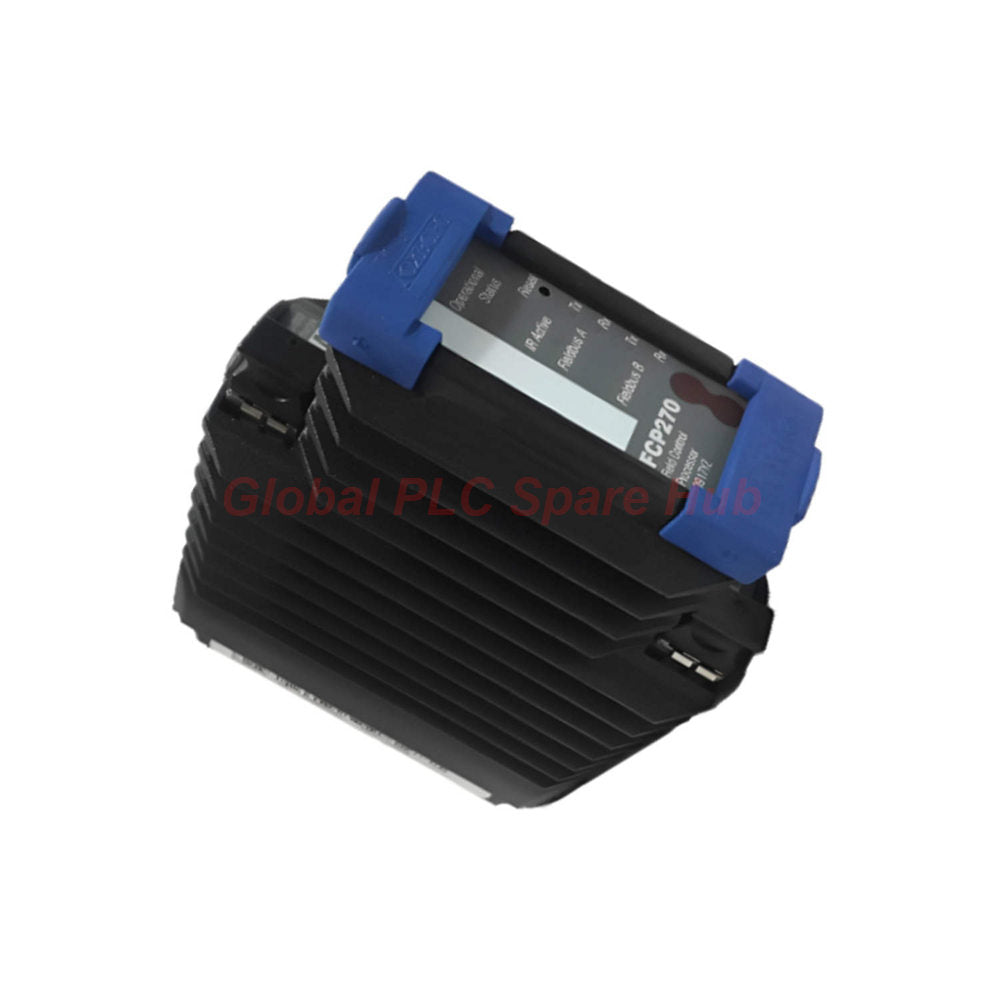

FCP270 وحدة معالج التحكم الميداني من فوكسبورو إنفنسيس P0917YZ

نظرة عامة على المنتج وموجز فني

يعد FCP270 (معالج التحكم الميداني 270) وحدة تحكم موزعة عالية الكثافة والأداء، مصممة لسلسلة Foxboro I/A وEcoStruxure Foxboro DCS. يقوم هذا الوحدة النمطية FCP270 بتنفيذ التحكم في العمليات والمنطق المتقدم وإدارة الإنذارات بتوقيت محدد. إنه يسد الفجوة بين شبكة التحكم عالية السرعة ووحدات الإدخال/الإخراج الميدانية، ويدعم كلاً من التكوينات الفردية والمتسامحة مع الأخطاء (المتكررة). نوصي بشدة بضرورة استشارة مدمجي الأنظمة لدليل تثبيت الأجهزة FCP270 للحصول على متطلبات توصيل الألياف الضوئية LC/MT-RJ المحددة.

هندسة الأجهزة والملف الفيزيائي

• هوية الموديل: FCP270
• نوع المعالج: بنية RISC عالية السرعة
• التسامح مع الأخطاء: متوفر كمجموعة متكررة مزدوجة
• لوحات القاعدة للتركيب: لوحات قاعدة معيارية بوضعيتين أو أربع وضعيات
• اتجاه التركيب: يدعم التركيب الأفقي والعمودي
• وزن الوحدة: 0.6 كجم (1.3 رطل) لكل وحدة
• الأبعاد: 114 ملم (الارتفاع) × 51.5 ملم (العرض) × 147 ملم (العمق)

الاتصال البصري والواجهة

• موصلات الألياف: موصلات LC مزدوجة من النوع السيراميكي مع مشابك
• واجهة التبديل: موصل MT-RJ واحد لربط مفتاح إيثرنت
• نوع الوسائط: ألياف متعددة الأوضاع (MMF)، 62.5/125 ميكرومتر مصنفة للمسافات الطويلة
• مسافة الرابط: أطوال قياسية 3 م، 15 م، 50 م؛ أقصى مدى يصل إلى 2 كم

نطاق التشغيل البيئي

• نطاق درجة الحرارة: من 0 درجة مئوية إلى +60 درجة مئوية (من +32 درجة فهرنهايت إلى +140 درجة فهرنهايت)
• الرطوبة الجوية: من 5% إلى 95% (غير مكثفة)
• قدرة الارتفاع: من -300 م إلى +3000 م (من -1000 قدم إلى +10000 قدم)
• تحمل الاهتزاز: 0.5 جرام عند 5 إلى 500 هرتز

سيناريوهات التطبيق وتوافق النظام

• الأنظمة المستهدفة: Foxboro I/A Series, EcoStruxure Process Automation، وهجرات 100 Series I/O القديمة.
• التطبيقات: تكرير البتروكيماويات على نطاق واسع، والتحكم في غلايات محطات الطاقة، ومعالجة الدُفعات الصيدلانية.
• قدرات التشخيص: يوفر برنامج إدارة النظام المدمج تحميلًا للمعالج في الوقت الفعلي، وحالة الذاكرة، ومراقبة نسبة الإشارة إلى الضوضاء للوصلة الضوئية.

الشحن وشروط الضمان

• شركة الشحن: إرسال عالمي سريع عبر FedEx وUPS وDHL.
• مهلة التسليم: الشحن القياسي في غضون 24-48 ساعة من مركزنا الرئيسي.
• فترة الضمان: ضمان احترافي كامل لمدة 12 شهرًا متضمن مع كل وحدة FCP270.

دليل الشراء والاختيار

• التحقق من التكرار: قم دائمًا بشراء وحدات FCP270 في أزواج إذا كانت عمليتك تتطلب تحمل الأخطاء بدون توقف.
• تدقيق الكابلات: تحقق مما إذا كانت الألياف الموجودة لديك تستخدم موصلات LC أو ST الأقدم؛ قد تكون المحولات مطلوبة لدمج المحولات القديمة.
• تخصيص لوحة القاعدة: تأكد من أن إصدار البرنامج الثابت للوحة القاعدة متوافق مع بنية RISC الخاصة بـ FCP270 لتجنب تعليق التهيئة.

أسئلة هندسية متكررة

• سؤال: هل يمكن ترقية وحدة FCP270 مفردة إلى زوج متسامح مع الأخطاء لاحقًا؟
• إجابة: نعم، يمكنك إضافة وحدة ثانية إلى لوحة قاعدة ذات وضعيتين أو أربع وضعيات لتمكين التكرار دون استبدال الوحدة الأصلية.
• سؤال: ما أهمية حد الألياف البالغ 2 كم لوحدة FCP270؟
• إجابة: تتيح هذه المسافة إعدادات "FCP عن بعد"، مما يضع وحدة التحكم أقرب إلى وحدات الإدخال/الإخراج الميدانية بينما يظل مفتاح الإيثرنت في غرفة الرف المركزية.
• سؤال: هل يدعم FCP270 ألياف 50/125 ميكرومتر أيضًا؟
• إجابة: على الرغم من أن 62.5/125 ميكرومتر هو المعيار، يمكن استخدام 50/125 ميكرومتر، لكنه قد يؤدي إلى فقد بصري أعلى لمسافات طويلة (بالقرب من حد 2 كم).
• سؤال: كيف تتعامل وحدة FCP270 مع تبديد الحرارة في التركيب الرأسي؟
• إجابة: تم تصميم الوحدة للتبريد بالحمل الحراري؛ ومع ذلك، يتطلب التركيب الرأسي الالتزام بالخلوصات المحددة لتدفق الهواء في وثائق Foxboro PSS.
• سؤال: لماذا أرى خطأ "عدم تطابق التكرار" بعد تثبيت وحدة FCP270 جديدة؟
• إجابة: يشير هذا عادةً إلى عدم تطابق إصدار البرنامج الثابت بين المعالجين؛ يجب أن يعمل كلا الوحدتين بنفس إصدار الحرف للمزامنة.
