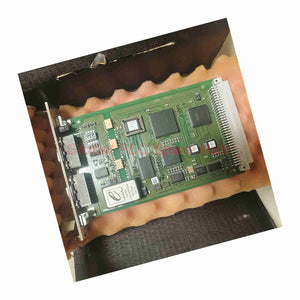

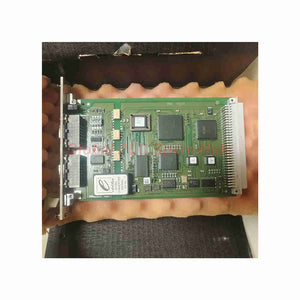

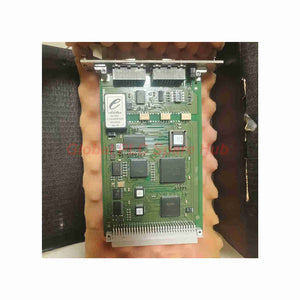

F 8621A معالج مساعد وحدة هيما RS 485 منفذ ثنائي للوصول العشوائي السريع الشحن

Manufacturer: HIMA
Product No.: F8621A
Condition： متوفر بالمخزون
Product Type: وحدة المعالج المساعد
Product Origin: DE
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

مقدمة عن المنتج

إن الوحدة HIMA F 8621A هي وحدة معالج مشترك مخصصة تم تصميمها خصيصًا لهندسة نظام السلامة PES H51q. تعمل هذه الوحدة، المدفوعة بمعالج دقيق HD 64180 مدمج، على تخفيف مهام الاتصال ومعالجة البيانات المعقدة من وحدة المعالجة المركزية الرئيسية للحفاظ على سلامة النظام. وهي تسهل تبادل البيانات عالي السرعة عبر ذاكرة وصول عشوائي مزدوجة المنفذ مدمجة (Dual Port RAM) وتوفر اتصالًا تسلسليًا قويًا. نوصي بأن يرجع مهندسو الأنظمة إلى دليل الأجهزة الخاص بـ H51q للحصول على تكوينات مفتاح DIP المحددة وتخطيط الذاكرة.

المواصفات الفنية

العلامة التجارية: HIMA
الموديل: F 8621A
المعالج الأساسي: معالج دقيق HD 64180 (تردد ساعة 10 ميجاهرتز)
سعة الذاكرة: 384 كيلوبايت ذاكرة ثابتة (CMOS-RAM و EPROM)
نوع الواجهة: 2 x RS 485 (نصف مزدوج) مع عزل جلفاني
معدلات الإرسال: قابلة للتحديد برمجيًا من 300 بت في الثانية إلى 57,600 بت في الثانية
الوصول الداخلي: ذاكرة وصول عشوائي مزدوجة المنفذ (DPR) لاتصال سريع بالحافلة 1
متطلبات الطاقة: 5 فولت تيار مستمر عند 360 مللي أمبير
متطلبات المساحة: 4 TE (فتحة رف قياسية)
تخزين البيانات المؤقت: ذاكرة الوصول العشوائي مدعومة ببطارية عبر وحدة المراقبة F 7131

تفصيل التكوين

F 8621 (منصة المعالج المشترك)
- A (مراجعة الأجهزة / نسخة منطقية محددة)
  - HD 64180 (طبقة التحكم في المعالج الدقيق)
    - RS 485 (مسار واجهة مزدوج معزول)

تخصيص طرف RS 485 (قنوات الواجهة)

الطرف 2: RP (5 فولت مفصول بواسطة الثنائيات)
الطرف 3: RxD/TxD-A (استقبال/إرسال بيانات-أ)
الطرف 5: DGND (أرضي البيانات)
الطرف 8: RxD/TxD-B (استقبال/إرسال بيانات-ب)
الأطراف 4 و 9: إشارات التحكم (CNTR-A / CNTR-B)

رؤية Global PLC Spare HUB

تُعد الوحدة F 8621A بالغة الأهمية لأنظمة HIMA التي تدير مشاريع PLC الرئيسية واسعة النطاق. تكمن قوتها الفريدة في معالج الاتصالات المستقل الخاص بها، والذي يمنع "اختناق" البيانات أثناء حركة المرور الكثيفة. ملاحظة ميدانية رئيسية: يعتمد الاعتماد على الوحدة F 7131 لتخزين البطارية المؤقت على أنك إذا فقدت الوحدة F 8621A بيانات المشروع، فيجب عليك فحص صحة البطارية المركزية بدلاً من الوحدة نفسها. يضمن تصميم ذاكرة الوصول العشوائي مزدوجة المنفذ أن الوحدة المركزية الثانية لديها وصول فوري تقريبًا إلى المتغيرات المعالجة، وهو أمر حيوي للمزامنة الآمنة من الفشل.

شروط الشحن والخدمة

تغطية الضمان: ضمان صناعي قياسي لمدة 12 شهرًا.
نافذة الإرسال: شحن قياسي في غضون 24-48 ساعة عند التحقق من الطلب.
شركاء اللوجستيات: تسليم سريع عالمي عبر FedEx و UPS و DHL.
ضمان الجودة: تخضع كل وحدة لفحص مادي وكهربائي صارم.

التطبيقات النموذجية والتوافق

توافق النظام: حصري لأنظمة HIMA PES H51q المتعلقة بالسلامة.
سيناريوهات التطبيق: اتصالات التحكم الموزع، استضافة بيانات المشروع الرئيسي، وشبكات RS 485 متعددة العقد.
دعم الأجهزة الطرفية: الربط مع وحدات التحكم حيث يتم ضبط قيم الإرسال عبر مفاتيح DIP.

التشخيص والمراقبة

مراقبة الطاقة: مدمجة مع F 7131 للإشراف على عتبة الجهد.
سلامة البيانات: يضمن الاستحواذ على معدل الباود الذي يتم التحكم فيه بواسطة البرنامج التزامن مع إعدادات مفتاح الأجهزة.
العزل الجلفاني: يحمي منطق HD 64180 الداخلي من الاندفاعات الكهربائية من جانب الحقل.

الأسئلة الشائعة (تجربة هندسية)

كيف أحدد ما إذا كانت الوحدة تستخدم معدلات الباود البرمجية أو إعدادات مفتاح DIP؟

تستخدم الوحدة افتراضيًا قيم مفتاح DIP ما لم يتجاوزها جزء بناء برنامج الاتصال صراحةً عبر أوامر برمجية.

هل يمكن تشغيل F 8621A بدون وحدة المراقبة F 7131؟

ستعمل، ولكن سيتم فقدان مشروع PLC الرئيسي المقيم في ذاكرة الوصول العشوائي فور انقطاع التيار الكهربائي بدون تخزين بطارية F 7131 المؤقت.

ما أهمية متطلبات المساحة 4 TE؟

يشير هذا إلى وحدة رفيعة، مما يسمح بتكوينات عالية الكثافة في رف H51q دون استنزاف مساحة الخزانة.

هل تدعم هذه الوحدة اتصال RS 422 مزدوج الاتجاه بالكامل؟

لا، تم تصميم الأجهزة خصيصًا لعملية RS 485 نصف مزدوجة (سلكين) وفقًا لتخصيص الأطراف الموثق.

ماذا يجب أن أتحقق إذا فشل اتصال RS 485؟

تحقق من الطرف 5 (DGND) للتأريض الصحيح وتأكد من تبديل إشارات التحكم على الأطراف 4 و 9 بشكل صحيح بواسطة كتلة برنامجك.

دليل الاختيار والشراء

تأكد من أن رف نظامك يحتوي على 4 TE من المساحة المتاحة واتصال Bus 1 متوافق.
تحقق من أن حجم مشروع PLC الرئيسي الخاص بك لا يتجاوز حد الذاكرة الثابتة البالغ 384 كيلوبايت.
طابق مراجعة الأجهزة F 8621A مع وثائق النظام الحالي الخاص بك لتجنب عدم تطابق البرامج الثابتة.
تحقق دائمًا من حالة وحدة مراقبة البطارية المركزية قبل تثبيت معالج مشترك بديل.
