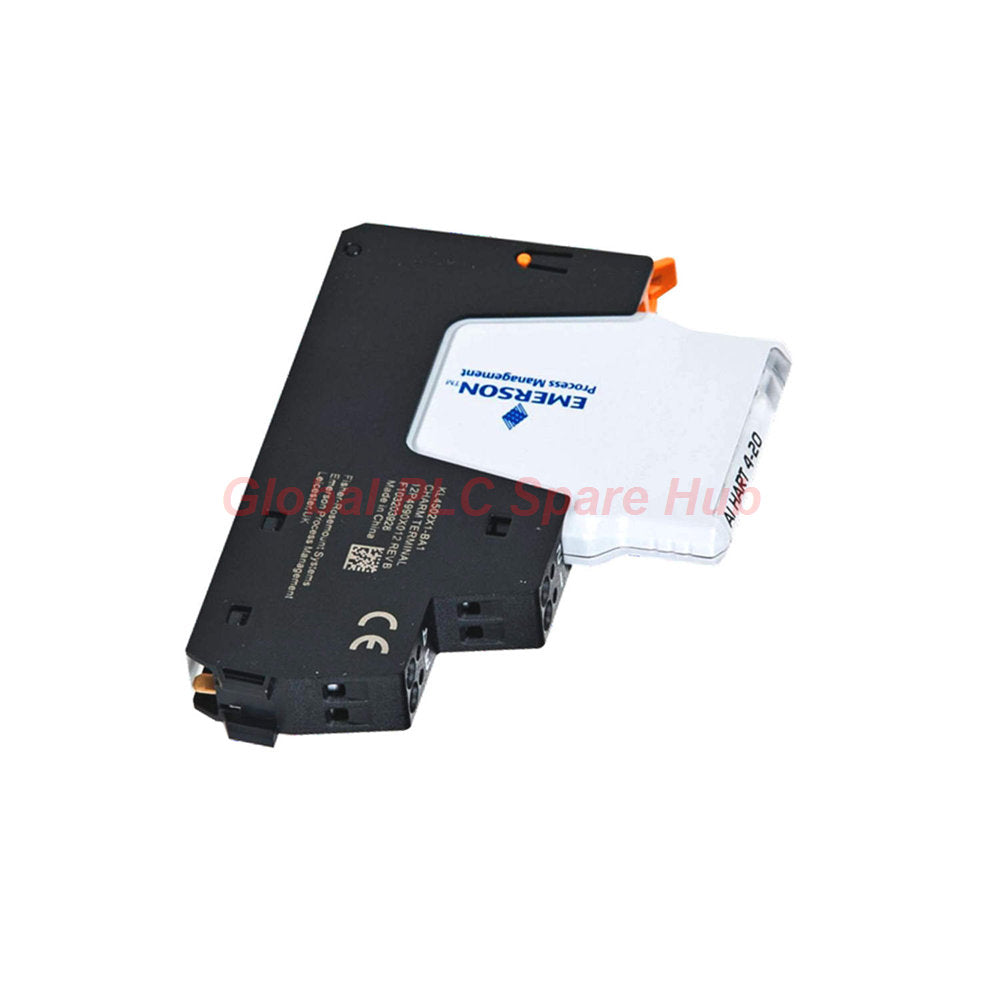

وحدة إدخال/إخراج Emerson DeltaV SE4304T01 AO 4-20mA HART CHARM

رؤية Global PLC Spare HUB

• يمثل Emerson DeltaV SE4304T01 قمة تكنولوجيا التوصيل الإلكتروني.
• يستخدم بنية CHARM للتخلص من تعقيدات الأسلاك المتقاطعة التقليدية.
• تتكامل الوحدة بسلاسة في بيئات DeltaV S-series و M-series.
• يوفر تعيين I/O مرن لحلقات التحكم في العمليات الحرجة.
• تقدر فرق الهندسة قدرات I/O المرتبطة لاحقًا لتقليل مساحة الخزانة.

مقدمة المنتج

• الـ SE4304T01 هو Analog Output 4-20 mA HART CHARM عالي الأداء.
• تحول هذه الوحدة إشارات التحكم الرقمية إلى تيارات تناظرية دقيقة.
• تدعم HART v7 لتمرير البيانات لإدارة أصول الأجهزة المتقدمة.
• يتيح تصميم Electronic Marshalling توصيل الأسلاك الميدانية في أي مكان.
• يتم تعيين الإشارات إلى أي وحدة تحكم إلكترونيًا لتحقيق أقصى قدر من المرونة.

المواصفات الفنية

• العلامة التجارية: Emerson DeltaV
• النموذج: SE4304T01
• نوع الوحدة: AO 4-20 mA HART CHARM
• نطاق الإشارة الاسمي: 4 إلى 20 مللي أمبير (اختياري 0 إلى 20 مللي أمبير)
• النطاق الكامل للإشارة: 0 إلى 24 مللي أمبير لقدرات التجاوز
• الدقة: محول D/A عالي الدقة 16 بت
• الدقة (0 إلى 60 درجة مئوية): 0.25% من المدى للتحكم الدقيق
• الدقة (-40 إلى 70 درجة مئوية): 0.5% من المدى في الظروف القاسية
• استجابة التردد: تحديثات HART تحدث أسرع من كل ثانية
• طاقة المجال المتاحة: 20 مللي أمبير عند 15 فولت تيار مستمر في حمل 750 أوم
• تبديد الحرارة: تصميم فعال 0.48 واط منخفض الحرارة
• مكافحة التداخل: دائرة تحديد التيار المدمجة 24 مللي أمبير
• تحمل البيئة: مصنفة لمستويات بيئية قاسية G3

التثبيت والتوافق

• دعم المتحكم: متوافق مع وحدات التحكم SD Plus و SX و SQ
• التكامل الحديث: يدعم وحدات التحكم MD Plus و MQ و MX و PK
• متطلبات البرمجيات: يتطلب DeltaV v11.3.1 أو v14.3 حسب الجهاز
• شبكات النظام: يعمل على DeltaV Area Control Network (ACN)
• التركيب: يتم توصيله مباشرة بكتلة طرفية CHARM
• دعم بين المتحكمات: يدعم بشكل كامل المراجع بين أنواع المتحكمات المختلفة

الصيانة والتشخيص

• دعم HART: يوفر تمرير بيانات HART v7 لـ AMS Device Manager
• مراقبة الحالة: حالة الجهاز في الوقت الفعلي متاحة لاستراتيجية التحكم
• المعايرة: معايرة المصنع ولا تتطلب معايرة ميدانية
• حماية المجال: يكتشف انقطاع أسلاك المجال تلقائيًا
• صحة النظام: مراقبة تحميل الاتصال عبر DeltaV Diagnostics

معلومات الشهادة

• المنطقة الخطرة (الولايات المتحدة/كندا): Class I, Division 2, Groups A, B, C, D
• تقييمات المنطقة: AEx ec IIC Gc T4 و Ex ec IIC Gc T4
• السلامة الأوروبية: متوافقة مع ATEX II 3G Ex ec IIC T4 Gc
• المعايير البحرية: معتمدة من قبل ABS و DNV و IACS E10
• الأمن السيبراني: Achilles Communications Certification المستوى 1 والمستوى 2
• المعايير العامة: مدرجة في CE و FM و CSA و IEC-Ex

التعبئة والشحن

• قائمة التعبئة: واحد (1) SE4304T01 جديد Analog Output CHARM
• الضمان: تغطية ضمان قياسي لمدة 12 شهرًا
• شركات الشحن: توصيل عالمي عبر FedEx أو UPS أو DHL
• وقت الإرسال: جاهز للشحن في غضون 24 إلى 48 ساعة

سيناريوهات التطبيق النموذجية

• المعالجة الكيميائية: التحكم الدقيق في الصمامات التعديلية في البيئات المسببة للتآكل.
• النفط والغاز: نشر I/O عن بعد في المناطق الخطرة Class I Div 2.
• الصناعات الدوائية: إخراج إشارة عالية الدقة للتحكم الحساس في الدفعات.
• توليد الطاقة: تكامل موثوق للأجهزة الميدانية مع تشخيصات HART.

الأسئلة الشائعة: الاختيار والخبرة

• لماذا تختار SE4304T01 بدلاً من I/O القياسي؟
  فهو يزيل خزانات التوصيل المادي ويسمح بتعيين I/O مرن قائم على البرامج.
• هل تدعم هذه الوحدة الأجهزة غير المتوافقة مع HART؟
  نعم، يمكنك تكوينها لإشارات 4-20 مللي أمبير أو 0-20 مللي أمبير القياسية.
• كيف أتحقق مما إذا كانت وحدة التحكم الخاصة بي يمكنها التعامل مع المزيد من وحدات CHARM؟
  تحقق من مخطط استخدام الوقت في DeltaV Diagnostics للتحقق من سعة الاتصال.
• ما هي الفائدة الأساسية لمحول D/A ذي الـ 16 بت؟
  إنه يوفر زيادات تحكم أدق لتعديل المشغلات والصمامات بدقة.
• هل يمكنني خلط هذه الوحدة مع أنواع CHARM الأخرى؟
  نعم، تدعم اللوحة الخلفية Electronic Marshalling خلط أنواع الإشارات المختلفة.
