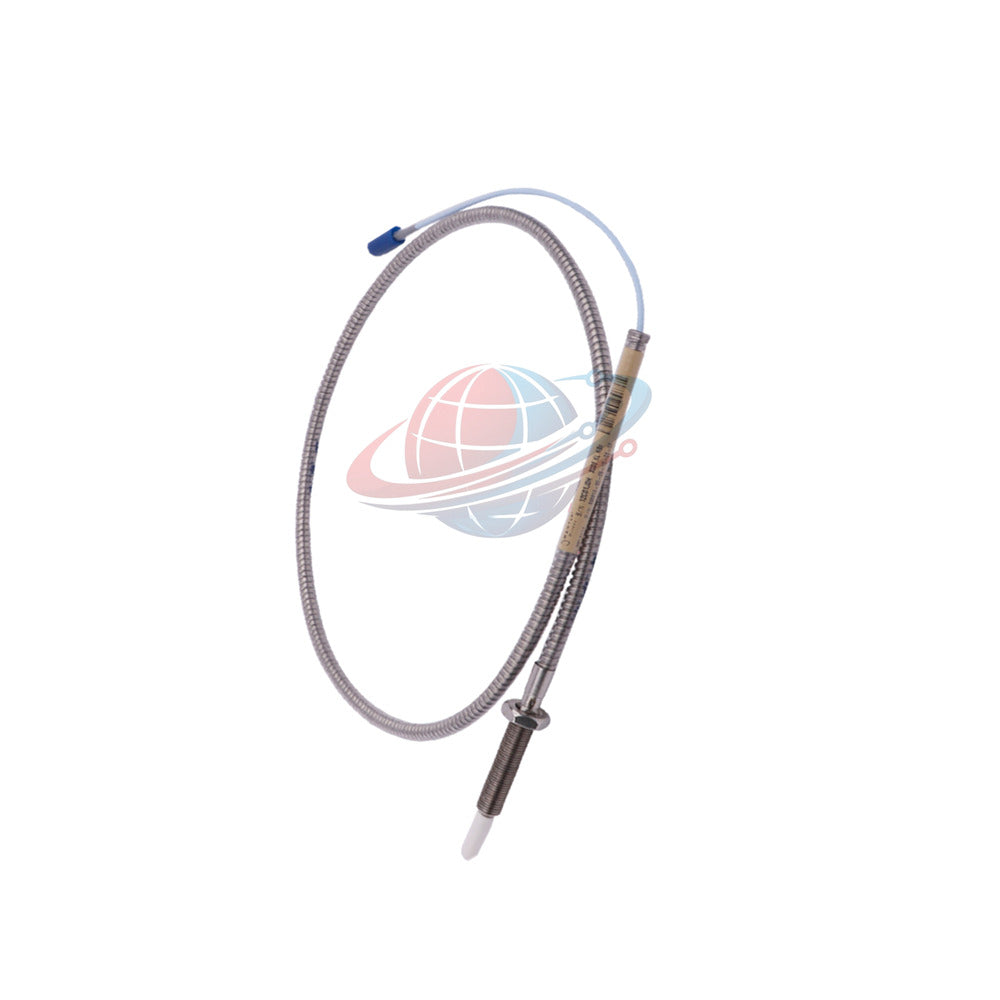

Bently Nevada 330910-00-18-10-02-00 3300 NSv مجس تقاربي

نظرة عامة على المنتج – Bently Nevada 330910-00-18-10-02-00 مجس القرب 3300 NSv

Bently Nevada 330910-00-18-10-02-00 ينتمي إلى سلسلة 3300 NSv المدمجة للغاية. وهو يدعم المراقبة الدقيقة لاهتزاز العمود والإزاحة في مساحات التركيب الضيقة. يستخدم المجس تصميمًا مدرعًا متينًا مع خيوط تثبيت M10X1 للبيئات الصناعية القاسية.

تعمل سلسلة 3300 NSv على تحسين استقرار الإشارة في تطبيقات الآلات الصغيرة. وهي تعمل بشكل موثوق في الضاغطات، والتوربينات، والمحركات، والمضخات، وأنظمة علب التروس.

رؤية Global PLC Spare HUB

تستهدف مجسات القرب 3300 NSv تركيبات الآلات الدوارة المدمجة. يفضل المهندسون هذه السلسلة عندما لا يمكن لمجسات 3300 القياسية أن تتناسب مع مواقع التركيب المقيدة.

يعمل الهيكل المدرع على تحسين حماية الكابلات في صناعات النفط والغاز والمعالجة. يبسط موصل ClickLoc المصغر التركيب داخل حاويات الأطراف المزدحمة.

هذا النموذج يناسب:

• التوربينات البخارية
• التوربينات الغازية
• الضاغطات الطاردة المركزية
• المضخات الصناعية
• مخفضات التروس
• المحركات الكهربائية
• النفافات والمراوح
• قواعد الآلات الدوارة للمصنعين الأصليين (OEM)

الميزات الرئيسية لـ 330910-00-18-10-02-00

• تصميم مجس NSv مدمج لمساحات التركيب المحدودة
• هيكل كابل مدرع لتحسين المتانة الميكانيكية
• غلاف ملولب M10X1 لتركيب صناعي مستقر
• مقاومة درجات الحرارة العالية تصل إلى +177 درجة مئوية درجة حرارة التشغيل
• هيكل كابل محوري 75 Ω لسلامة الإشارة
• موصل ClickLoc مصغر للتوصيل السريع في الموقع
• مقاومة قوية للتداخل الكهرومغناطيسي في البيئات الكهربائية الصاخبة
• نقل إشارة مستقر لمسافات طويلة
• متوافق مع أنظمة مراقبة Bently Nevada

تفكيك التكوين

• 330910
  • مجس 3300 NSv
  • علبة ملولبة M10X1
  • هيكل مدرع
• -00
  • طول غير ملولب 0 مم
• -18
  • طول العلبة الإجمالي 180 مم
• -10
  • طول الكابل الإجمالي 1.0 متر
• -02
  • موصل ClickLoc محوري مصغر
  • نوع الكابل القياسي
• -00
  • لم يتم تحديد خيار موافقة وكالة خاصة

المواصفات الفنية

• العلامة التجارية: Bently Nevada
• النموذج: 330910-00-18-10-02-00
• السلسلة: سلسلة 3300 NSv
• نوع المنتج: مجس قرب
• مبدأ القياس: استشعار إزاحة تيار إيدي
• نوع الخيط: M10X1
• مادة غلاف المجس: فولاذ مقاوم للصدأ AISI 304
• مادة طرف المجس: كبريتيد البوليفينيلين (PPS)
• نوع الكابل: كابل محوري معزول بـ FEP 75 Ω
• الطول الكلي للكابل: 1.0 متر
• الطول الكلي للعلبة: 180 مم
• طول غير ملولب: 0 مم
• نوع الموصل: موصل ClickLoc محوري مصغر
• مقاومة المجس: 4.2 ± 0.5 Ω
• استجابة التردد: محسّنة لمراقبة اهتزاز الآلات الدوارة
• الحساسية: حساسية عالية للكشف عن إزاحة العمود
• الخطية: استجابة خطية مستقرة ضمن نطاق الهدف المعاير
• الدقة: مناسبة لمراقبة حركة العمود على مستوى الميكرون
• مقاومة التداخل الكهرومغناطيسي (EMI): حماية ممتازة ضد التداخل الكهرومغناطيسي الصناعي
• الحد الأدنى لنصف قطر الانحناء: 25.4 مم
• عزم الدوران الموصى به للتركيب: 11.3 نيوتن متر
• الحد الأقصى لعزم الدوران للتركيب: 33.9 نيوتن متر
• الحد الأقصى لعزم دوران الموصل: 0.56 نيوتن متر
• درجة حرارة التشغيل: -52 درجة مئوية إلى +177 درجة مئوية
• درجة حرارة التخزين: -52 درجة مئوية إلى +177 درجة مئوية
• المقاومة البيئية: مناسب للتعرض للزيت، والاهتزاز، والغبار، والحرارة الصناعية
• تصنيف المنطقة الخطرة: تصنيفات درجة حرارة EPL Ga, Gc, و Dc

إرشادات التركيب

• تحقق من توافق المجس قبل التركيب
• حافظ على فجوة مستهدفة مناسبة أثناء المحاذاة
• تجنب الانحناء الزائد للكابل بالقرب من الموصلات
• استخدم قيم عزم الدوران الموصى بها فقط
• أبقِ توجيه الكابل بعيدًا عن الأسلاك عالية الجهد
• احمِ الموصلات من التلوث أثناء التشغيل
• تأكد من استقرار الإشارة بعد بدء التشغيل

مزايا تصحيح الأخطاء والصيانة

• موصلات ClickLoc تقلل من وقت الاستبدال
• الكابل المدرع يقلل من التلف الميكانيكي العرضي
• خصائص الإشارة المستقرة تبسط استكشاف الأخطاء وإصلاحها
• الأبعاد المدمجة تدعم الصيانة الميدانية الأسهل
• يقلل هيكل المجس الموثوق به من انحراف المعايرة
• يدعم استراتيجيات الصيانة التنبؤية

معلومات التوافق

330910-00-18-10-02-00 يعمل مع:

• أنظمة مراقبة Bently Nevada 3300
• محولات القرب من Bently Nevada
• أنظمة حماية الآلات الدوارة
• رفوف مراقبة اهتزاز التوربينات
• منصات مراقبة الحالة الصناعية

قدرات التشخيص

• مراقبة اهتزاز العمود
• كشف الإزاحة الشعاعية
• تحديد عدم توازن الدوار
• تشخيصات عدم المحاذاة
• تحليل حالة المحمل
• كشف الارتخاء الميكانيكي
• كشف الأعطال المبكرة للآلات

سيناريوهات التطبيق النموذجية

• أنظمة مراقبة التوربينات البخارية
• قواعد ضاغطات الغاز
• معدات التكرير الدوارة
• مرافق توليد الطاقة
• مصانع المعالجة الكيميائية
• محطات ضخ خطوط الأنابيب
• مشاريع تكامل آلات المصنعين الأصليين (OEM)

الشهادات والتصنيف البيئي

• مدعوم بتصنيفات درجة حرارة EPL Ga
• مدعوم بتصنيفات درجة حرارة EPL Gc
• مدعوم بتصنيفات البيئة الخطرة EPL Dc
• مدعوم بالتشغيل الصناعي لدرجات الحرارة العالية

قائمة التعبئة

• 1 × مجس Bently Nevada 330910-00-18-10-02-00
• عبوة حماية قياسية من المصنع
• ملصق تعريف المنتج
• تأكيد فحص الجودة

معلومات الشحن

• شحن سريع خلال 24-48 ساعة
• التسليم العالمي متاح
• خيارات الشحن تشمل FedEx وUPS وDHL
• توفير تغليف آمن للتصدير

شروط الضمان

• تغطية ضمان لمدة 12 شهرًا
• حالة المصنع الأصلية
• الدعم الفني متاح خلال فترة الضمان

الأسئلة الشائعة

• ما هي الوظيفة الأساسية لمجس 3300 NSv؟

  يقيس اهتزاز العمود وإزاحته في أنظمة الآلات الدوارة.

• لماذا تختار سلسلة NSv بدلاً من المجسات القياسية؟

  تتناسب سلسلة NSv مع التركيبات المدمجة ذات مساحة التركيب المحدودة.

• هل يحسن الكابل المدرع الموثوقية؟

  نعم. يحمي الدرع الكابل من التآكل والإجهاد الميكانيكي.

• هل يمكن لهذا المجس العمل في بيئات درجات الحرارة العالية؟

  نعم. تصل درجة حرارة التشغيل إلى +177 درجة مئوية.

• كيف يمكن للمهندسين تقليل تداخل الإشارة؟

  فصل كابلات المجس عن أسلاك الطاقة والحفاظ على تأريض مناسب.

• ما الذي يسبب قراءات مجس غير مستقرة؟

  تؤثر إعدادات الفجوة غير الصحيحة والتركيب غير المحكم بشكل شائع على الاستقرار.

• هل هذا النموذج مناسب لتطبيقات التوربينات؟

  نعم. يدعم مراقبة اهتزاز عمود التوربينات بفعالية.

• ماذا يجب على المستخدمين فحصه أثناء الصيانة؟

  تحقق من سلامة الكابل، وإحكام الموصل، وظروف فجوة المجس.

• كيف يختار المستخدمون طول المجس الصحيح؟

  طابق طول العلبة وتوجيه الكابل بأبعاد المعدات.

• ما هي الصناعات التي تستخدم هذا المجس بشكل شائع؟

  صناعات النفط والغاز، وتوليد الطاقة، والمعالجة الكيميائية، والصناعات التحويلية.
