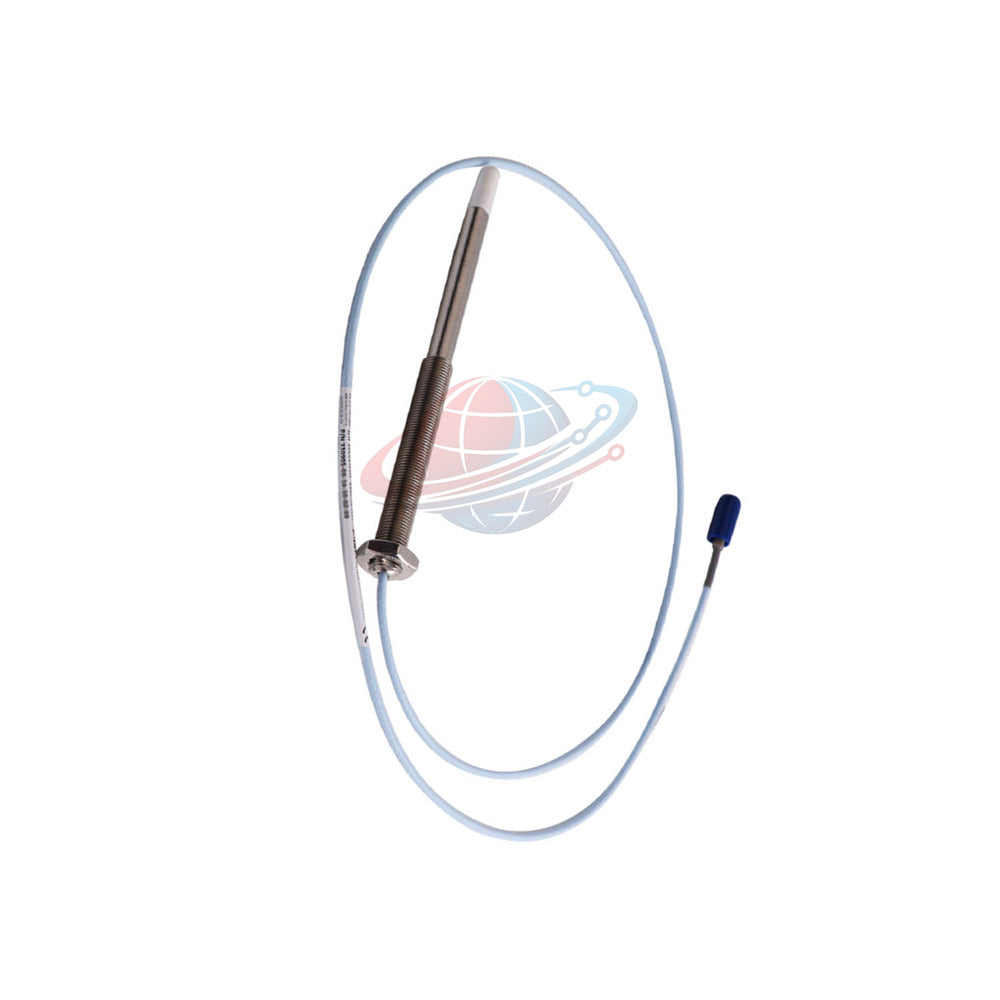

Bently Nevada 330905-06-14-10-02-00 مسبار بخيط NSv 1.0m M10x1

330905-06-14-10-02-00 مسبار تقارب بنتي نيفادا 3300 NSv

إن 330905-06-14-10-02-00 هو مسبار تقارب عالي الأداء من طراز 3300 NSv مصمم لمراقبة الإزاحة والاهتزاز في المساحات الصناعية الضيقة. صُمم خصيصًا ليحل محل سلسلة 3300 RAM القديمة، ويوفر الطراز 330905-06-14-10-02-00 مقاومة كيميائية فائقة وخصائص رؤية جانبية محسنة. مع نطاق خطي يبلغ 1.5 مم وحافظة ملولبة M10x1، فإنه يعتبر المعيار للاستشعار الدقيق للتيار الدوامي في ضواغط المعالجة.

تفكيك التكوين

330905 — مسبار 3300 NSv (خيط M10X1، بدون درع)
|
├── -06 — خيار الطول غير الملولب
│ └── طول غير ملولب 60 مم
|
├── -14 — خيار طول الحافظة الكلي
│ └── طول الحافظة الكلي 140 مم
|
├── -10 — خيار الطول الكلي
│ └── 1.0 متر (39 بوصة)
|
├── -02 — خيار الموصل والكابل
│ └── موصل محوري ClickLoc مصغر، كابل قياسي
|
└── -00 — خيار موافقة الوكالة
└── غير مطلوب

المواصفات الفنية

• العلامة التجارية: بنتي نيفادا
• الموديل: 330905-06-14-10-02-00
• السلسلة: 3300 NSv (سرعة المساحة الضيقة)
• مادة الطرف: كبريتيد البولي فينيلين (PPS)
• مادة الغلاف: الفولاذ المقاوم للصدأ AISI 304 (SST)
• النطاق الخطي: 1.5 مم (60 ميل)
• عامل المقياس: 7.87 فولت/مم (200 مللي فولت/ميل)
• استجابة التردد: 0 إلى 10 كيلو هرتز
• درجة حرارة التشغيل: -52 درجة مئوية إلى +177 درجة مئوية (-62 درجة فهرنهايت إلى +351 درجة فهرنهايت)
• مقاومة التيار المستمر: 4.2 ± 0.5 أوم
• حجم الخيط: M10x1

رؤية Global PLC Spare HUB

يعتبر 330905-06-14-10-02-00 تطورًا ميكانيكيًا مصممًا لبيئات "المساحات الضيقة". يؤكد مراجعتنا الهندسية أن سلسلة NSv تمتلك مجالًا مغناطيسيًا أكثر إحكامًا، مما يقلل بشكل كبير من التداخل عند الفجوات بالقرب من الثقوب المضادة. يمكن تبديل 3300 NSv كهربائيًا مع سلسلة 3300 RAM الأقدم، مما يوفر مرونة كيميائية أفضل - وهو أمر ضروري للضواغط التي تتعامل مع غازات العمليات العدوانية.

سيناريوهات المعدات والتطبيقات

• ضواغط المعالجة: مراقبة الاهتزاز في البيئات الكيميائية العدوانية.
• توربينات البخار الصغيرة: مراقبة الموضع المحوري على الأعمدة التي يقل قطرها عن 13 مم.
• المضخات الطاردة المركزية: مراقبة غير ملامسة لاستقرار العمود واهتزازه.
• التحديثات: ترقية تركيبات مسبار 3300 RAM أو 3000-series 190 القديمة.

قدرات التشخيص والأداء

• المقاومة الكيميائية: يحمي طرف PPS وحلقة Viton O-ring ضد ملوثات العمليات الصناعية الشائعة.
• حساسية EMI منخفضة: يضمن الحد الأدنى من التغيير في جهد الخرج في المجالات المغناطيسية نقاء الإشارة.
• التحقق من الحلقة: تسمح مقاومة التيار المستمر 4.2 أوم بالتحقق السريع في الموقع من سلامة المسبار.
• توصيل ClickLoc: توفر الموصلات المطلية بالذهب وصلة آمنة ومقاومة للاهتزاز لكابلات التمديد.

معلومات الشحن والضمان

• الحالة: جديد وأصلي في عبوة المصنع.
• الإرسال: تتم معالجة الطلبات في غضون 24-48 ساعة.
• الخدمات اللوجستية السريعة: تسليم عالمي عبر FedEx وUPS وDHL.
• الضمان: ضمان مصنع كامل لمدة 12 شهرًا.

الأسئلة الشائعة للمحترفين

هل يمكنني استخدام هذا المسبار مع Proximitor 3300 XL القياسي؟

لا، يتطلب مسبار 3300 NSv مستشعر Proximitor 3300 NSv للحفاظ على معايرة عامل المقياس الصحيحة 200 مللي فولت/ميل.

ما هو إعداد الفجوة الموصى به؟

إعداد الفجوة الموصى به لـ 330905-06-14-10-02-00 هو 1.0 مم (40 ميل) من الهدف.

لماذا حد العزم منخفض جدًا؟

خيط M10x1 وطرف PPS دقيقان في التركيب؛ الإفراط في الشد (أكثر من 0.56 نيوتن متر) يمكن أن يتلف الغلاف أو مانع التسرب الضغط.

هل تم اختبار هذا المسبار تحت الضغط؟

على الرغم من تصميمها لإحكام الضغط التفاضلي عبر حلقة Viton O-ring، لا يتم اختبار هذه المجسات تحت الضغط قبل الشحن إلا إذا طُلب ذلك خصيصًا كطلب مخصص.

كيف يؤثر تداخل "الرؤية الجانبية" على قراءتي؟

صُممت سلسلة NSv لتقليل تداخل الرؤية الجانبية، مما يسمح لها بالعمل بدقة في مساحات الفجوات الضيقة مقارنة بمجسات 3300 القياسية.

دليل الاختيار والشراء

عند طلب 330905-06-14-10-02-00، تحقق من تطابق الطول غير الملولب (60 مم) وطول الغلاف (140 مم) مع فتحة جهازك المحددة. للقياسات المحورية على الأعمدة التي يقل قطرها عن 13 مم، يمكن أن يساعد تقليل إعداد الفجوة قليلًا في الحفاظ على دقة عامل المقياس. تأكد دائمًا من أن موصل ClickLoc مشدود يدويًا أثناء التثبيت لمنع انقطاع الإشارة.

تنزيل الدليل: ورقة بيانات نظام محول التقارب 3300 XL NSv
