Bently Nevada 31000-16-10-15-070-03-02 مبيت مجس التقارب

مقدمة عن المنتج

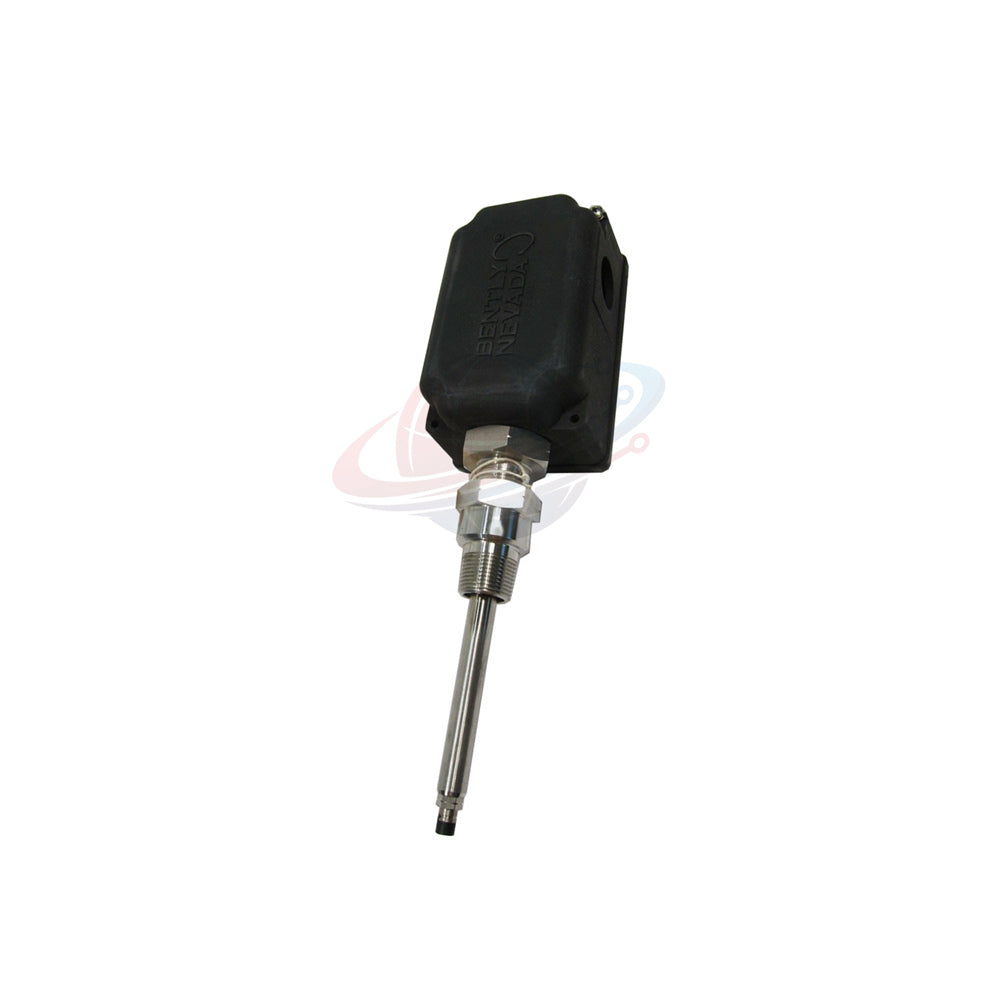

إن Bently Nevada 31000-16-10-15-070-03-02 هو مبيت مسبار تقاربي عالي الأداء. يوفر حماية لأجهزة استشعار مراقبة الاهتزاز في البيئات الصناعية القاسية. تضمن هذه الوحدة وضع المسبار بدقة وعزله عن البيئة. يمكن للمهندسين الحصول على بيانات موثوقة حول حالة الماكينة باستخدام حل المبيت القوي هذا. يرجى تنزيل دليل فني وسجل بيانات السلسلة 31000 الرسمي للحصول على رسوم بيانية شاملة للأسلاك.

المواصفات الفنية

• العلامة التجارية: Bently Nevada
• الموديل: 31000-16-10-15-070-03-02
• السلسلة: أغطية مجسات القرب من الفئة 31000
• نطاق درجة الحرارة: -51 درجة مئوية إلى +105 درجة مئوية (-60 درجة فهرنهايت إلى +221 درجة فهرنهايت)
• التسامح البيئي: حاصل على تصنيف IP66 ونوع 4X لمقاومة الرطوبة.
• مادة الهيكل: بولي فينيلين سالفيد (PPS) حراري مقوى بالألياف الزجاجية مع ألياف موصلة.
• مادة الغلاف: ستانلس ستيل AISI 304 و 303.
• مقاومة الصدمات: تم التحقق من قدرتها على تحمل صدمات بقوة 7 جول عند درجة حرارة الغرفة المحيطة.
• مقاومة التداخل: مصنفة وفقًا لمعيار CENELEC EN50014 لتبديد الشحنات الكهروستاتيكية في المناطق الخطرة.
• الوزن: 1.2 كجم (2.6 رطل) تقريبًا.

توزيع التكوين

• 31000 - النموذج الأساسي لمبيت مسبار التقارب
  • 16 - خيار المسبار: مسبار 3300 XL 8 مم مع موصل
  • 10 - طول الكابل: 1.0 متر (39 بوصة)
  • 15 - محول الفاصل: 1.5 بوصة (38 مم) الحد الأدنى للطول
  • 070 - اختراق المسبار: عمق 7.0 بوصة
  • 03 - التجهيزات: سدادتان، تركيب NPT، ومخفض SST
  • 02 - خيط التركيب: واجهة NPT مقاس 3/4-14

التوافق والنشر

• توافق المستشعر: مصمم خصيصًا لمجسات التقارب Bently Nevada 3300 XL 8 مم.
• متطلبات التركيب: يتطلب منفذًا ملولبًا NPT مقاس 3/4-14 لتركيب محول الفاصل.
• المعدات المناسبة: مثالي للتوربينات البخارية والضواغط الطاردة المركزية والمضخات الصناعية الكبيرة.
• تكامل النظام: يعمل بسلاسة مع رفوف المراقبة من السلسلة 3500 والسلسلة 9000.

التركيب والصيانة

• متطلبات العزم: أحكم ربط الصامولة الاحتجازية بدقة 29.4 نيوتن متر (260 رطل-بوصة).
• سلامة الختم: افحص الحلقات المطاطية النيوبرينية (O-rings) أثناء كل توقف مجدول للآلة.
• توجيه الكابلات: استخدم الحلقات المطاطية المتوفرة لتأمين الكابلات التي تتراوح أقطارها من 1/8 إلى 3/8 بوصة.
• قابلية التعديل: يسمح محول التثبيت بضبط دقيق لإعدادات فجوة المسبار دون الحاجة إلى التفكيك.

التشخيص والتطبيق

• الحماية الميكانيكية: يمنع التلف المادي لأطراف المسبار الحساسة من الحطام الخارجي.
• المناطق الخطرة: تمنع مادة PPS الموصلة تراكم الشحنات الكهروستاتيكية في الأجواء المتفجرة.
• استقرار الإشارة: يحافظ على مسافة ثابتة بين المسبار والهدف على الرغم من تمدد الغلاف عند درجات الحرارة العالية.
• سهولة التشخيص: أغطية المبيت سريعة الوصول تبسط التحقق من فجوة المسبار أثناء بدء تشغيل الآلة.

الشهادات والشحن

• الامتثال: معتمد من CSA (النوع 4X) ومعتمد من BASEEFA لمقاومة الصدمات.
• الضمان: يشمل ضمان جودة شامل لمدة 12 شهرًا من تاريخ الشراء.
• قائمة التعبئة: تجميع المبيت، تجهيزات NPT، مخفض SST، وطقم مانع تسرب الكابل.
• التسليم السريع: يُشحن في غضون 24-48 ساعة عبر FedEx أو UPS أو DHL.

رؤية جلوبال بي إل سي سبير هب

يوفر Bently Nevada 31000-16-10-15-070-03-02 مقاومة كيميائية فائقة مقارنة بالمبيتات المعدنية. يتعامل هيكل PPS الحراري مع البيئات المسببة للتآكل حيث قد يتآكل الفولاذ المقاوم للصدأ. يلاحظ فريقنا الفني أن الاختراق بعمق 7.0 بوصات مثالي لأغلفة التوربينات ذات الجدران السميكة. يوفر هذا التكوين المحدد حلاً "جاهزًا للتركيب" لعمليات نشر مستشعرات 3300 XL القياسية.

دليل الشراء والأسئلة الشائعة

كيف أختار طول الاختراق الصحيح؟
قم بقياس المسافة الإجمالية من الغلاف الخارجي إلى سطح العمود المستهدف. تأكد من مراعاة طول محول التثبيت والتمدد الحراري.

ما هي فائدة غلاف البلاستيك PPS مقارنة بالمعدن؟
مادة PPS أخف وزنًا وتوفر تبديدًا ممتازًا للشحنات الكهروستاتيكية. كما أنها تقاوم مجموعة واسعة من المواد الكيميائية والأحماض الصناعية.

هل تتضمن هذه المجموعة مسبار 3300 XL الفعلي؟
نعم، يؤكد الخيار 16 تضمين مسبار 3300 XL 8 مم.

هل يمكنني استخدام هذا في البيئات الخارجية؟
نعم، يضمن تصنيفا IP66 و Type 4X الحماية من المطر والغبار.
