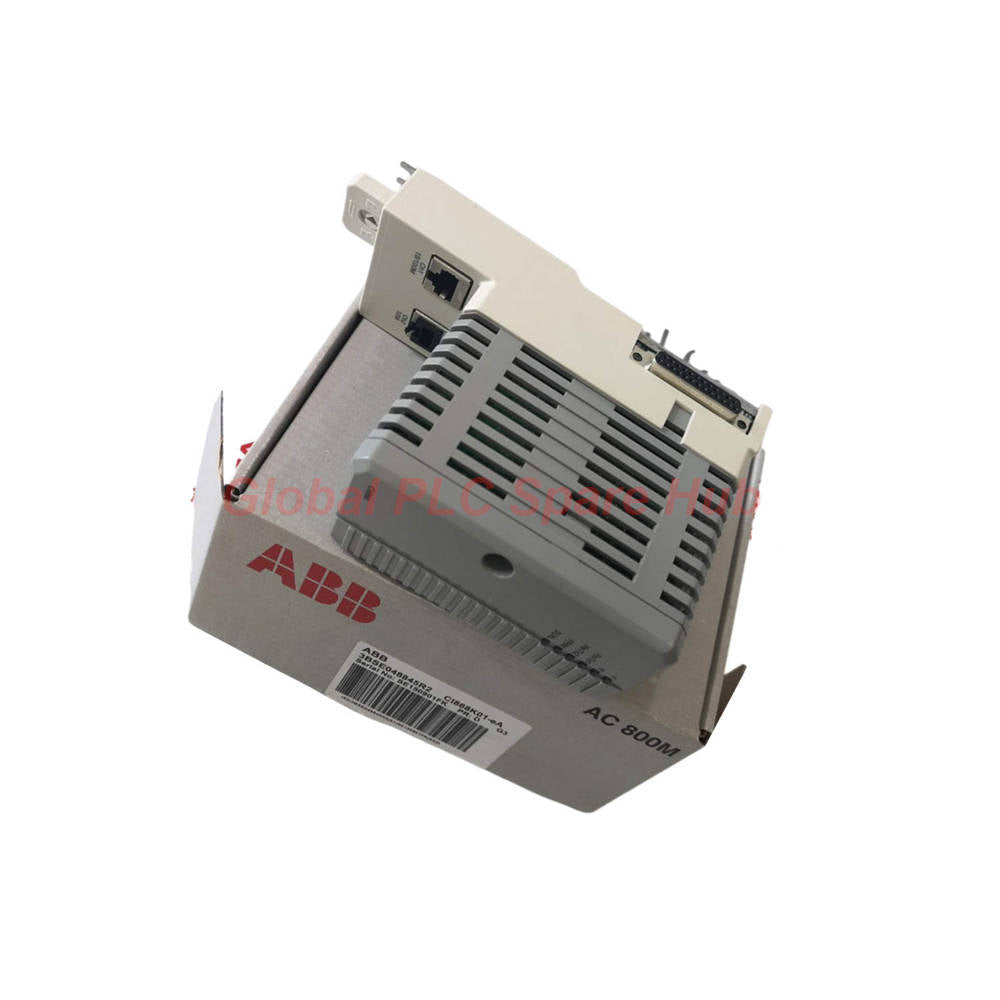

وحدة اتصالات الواجهة ABB CI868K01 System 800xA IEC 61850
Manufacturer: ABB
Product No.: CI868K01
Condition： متوفر بالمخزون
Product Type: وحدة الاتصال
Product Origin: SE
Payment: T/T, Western Union
Weight: 700g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
- تُعد ABB CI868K01 واجهة اتصال عالية الأداء.
- إنها تُسهّل التكامل السلس لوحدات التحكم System 800xA.
- تدعم هذه الوحدة معيار IEC 61850 لأتمتة المحطات الفرعية.
- يجب على المهندسين تنزيل الدليل الرسمي للأجهزة من أجل التكوين الدقيق.
- يوفر الدليل مخططات الأسلاك الأساسية وتعليمات تعيين البروتوكول.
رؤية Global PLC Spare HUB
- تُعد مجموعة CI868K01 حيوية لتوزيع الطاقة الحديث.
- تتضمن هذه الحزمة وحدة CI868 ولوحة القاعدة TP867.
- إنها تسد الفجوة بين التحكم في العمليات والأنظمة الفرعية الكهربائية.
- تفضل فرق الهندسة هذا النموذج لرسائل GOOSE الموثوقة.
- تضمن تبادل البيانات عالي السرعة مع الأجهزة الإلكترونية الذكية (IEDs).
المواصفات الفنية
- العلامة التجارية: ABB
- النموذج: CI868K01
- رقم الجزء: 3BSE048845R1
- السلسلة: وحدات اتصال System 800xA
- بروتوكول الواجهة: IEC 61850 (MMS و GOOSE)
- استجابة التردد: مُحسّن لحركة مرور إيثرنت الصناعية في الوقت الفعلي
- الدقة: تزامن إشارة رقمية عالية الدقة
- نطاق درجة الحرارة: متوافق مع بيئة التشغيل الصناعية القياسية
- التسامح البيئي: متوافق مع توجيه RoHS للاتحاد الأوروبي 2011/65/EU
- مقاومة التداخل: درع كهرومغناطيسي متقدم للمناطق عالية الجهد
- الأبعاد: 59 ملم (العرض) × 186 ملم (الارتفاع) × 127.5 ملم (العمق)
- الوزن الصافي: 0.7 كجم
المعدات المتوافقة
- وحدات التحكم عالية الأداء ABB AC 800M
- مرحلات الحماية المتوافقة مع معيار IEC 61850
- أنظمة أتمتة المحطات الفرعية (SAS)
- محللات جودة الطاقة والعدادات الذكية
التركيب والتشغيل
- ركّب لوحة القاعدة TP867 على سكة DIN قياسية.
- قم بمحاذاة وحدة CI868 واضغطها في لوحة القاعدة.
- تحقق من درع كابل الإيثرنت قبل التوصيل بالمنافذ.
- استخدم برنامج Control Builder لتعريف كائنات بيانات IED.
- راقب مؤشرات حالة LED أثناء مرحلة التشغيل الأولية.
شروط الشحن والضمان
- محتويات الحزمة: وحدة CI868 ولوحة القاعدة TP867.
- فترة الضمان: ضمان استبدال كامل لمدة 12 شهرًا.
- وقت الإرسال: يتم شحن الطلبات في غضون 24-48 ساعة.
- خدمات البريد السريع: تسليم عالمي عبر FedEx أو UPS أو DHL.
سيناريوهات التطبيق النموذجية
- دمج المفاتيح الكهربائية في نظام DCS مركزي.
- إدارة الشبكة الذكية في مصانع التصنيع الكبيرة.
- التعشيق عالي السرعة باستخدام اتصالات GOOSE الأفقية.
- المراقبة في الوقت الفعلي لبيانات حماية المحولات والمغذيات.
الأسئلة المتكررة (FAQ)
- السؤال: هل تدعم هذه المجموعة إصدار IEC 61850 Edition 2؟
- الإجابة: نعم، تدعم CI868K01 كلاً من الإصدار الأول والثاني.
- السؤال: هل تُباع لوحة القاعدة بشكل منفصل في هذه القائمة؟
- الإجابة: لا، هذه مجموعة كاملة تتضمن لوحة القاعدة TP867.
- السؤال: ما هو الحد الأقصى لعدد IEDs لكل وحدة؟
- الإجابة: تدعم عادةً ما يصل إلى 80 IED اعتمادًا على حمل البيانات.
- السؤال: هل يمكنني تبديل هذه الوحدة أثناء التشغيل؟
- الإجابة: نعم، يدعم جهاز System 800xA التبديل السريع على السكة.
دليل الاختيار والشراء
- تحقق من توافق إصدار برنامج AC 800M الثابت الخاص بك.
- احسب إجمالي حمل الاتصال لمنع زمن انتقال الشبكة.
- تأكد من أن عرض 59 ملم يناسب مساحة السكة الموجودة لديك.
- دائمًا ما تؤكد رقم الجزء 3BSE048845R1 للمطابقة الدقيقة.
