وحدة الإدخال/الإخراج التناظري المعزولة AAI835-S00 Yokogawa CENTUM VP

Manufacturer: Yokogawa
Product No.: AAI835-S00
Condition： متوفر بالمخزون
Product Type: وحدة الإدخال والإخراج التماثلية
Product Origin: IN
Payment: T/T, Western Union
Weight: 400g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على المنتج

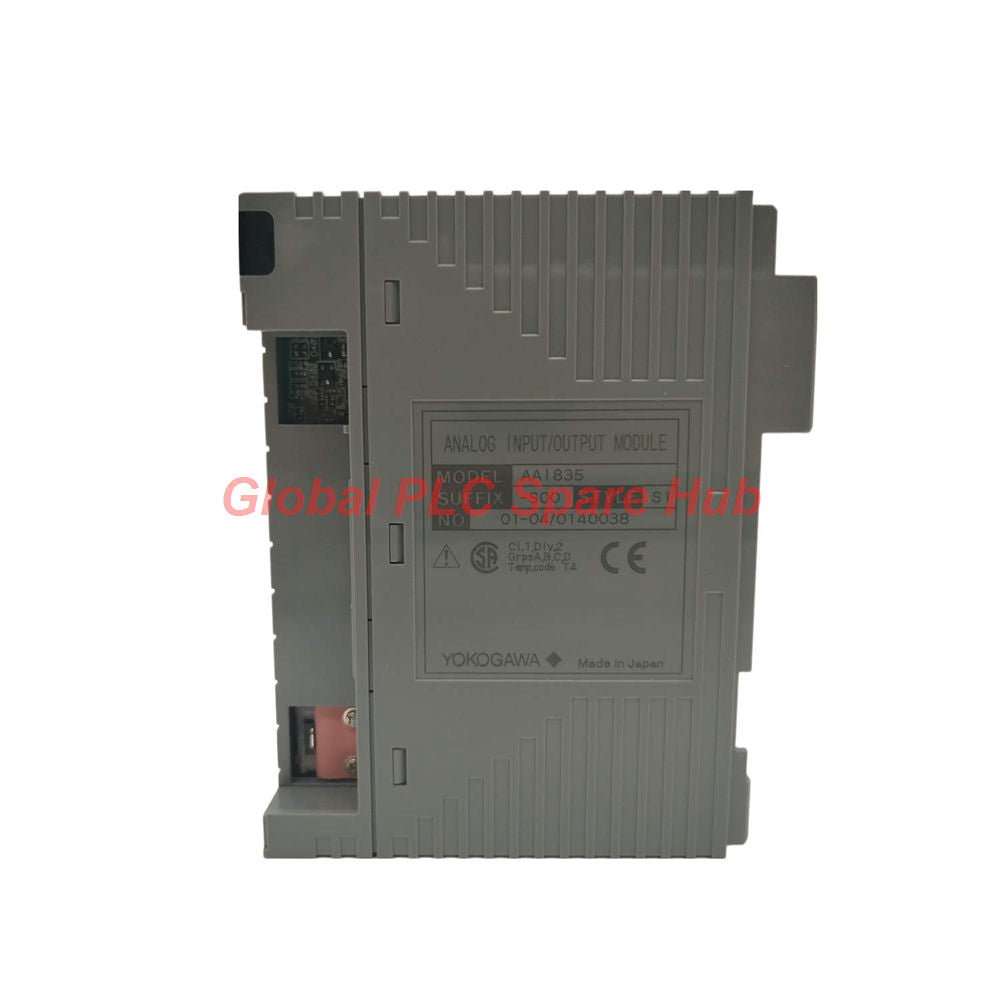

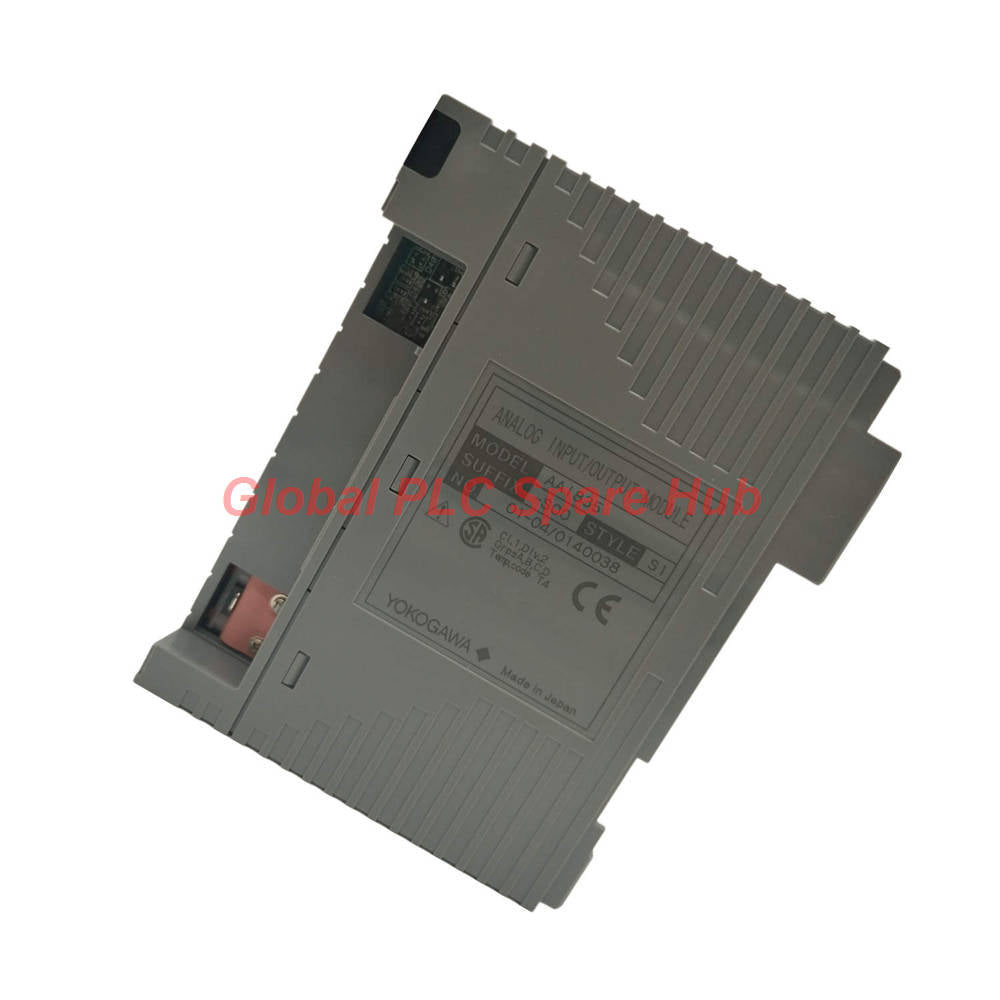

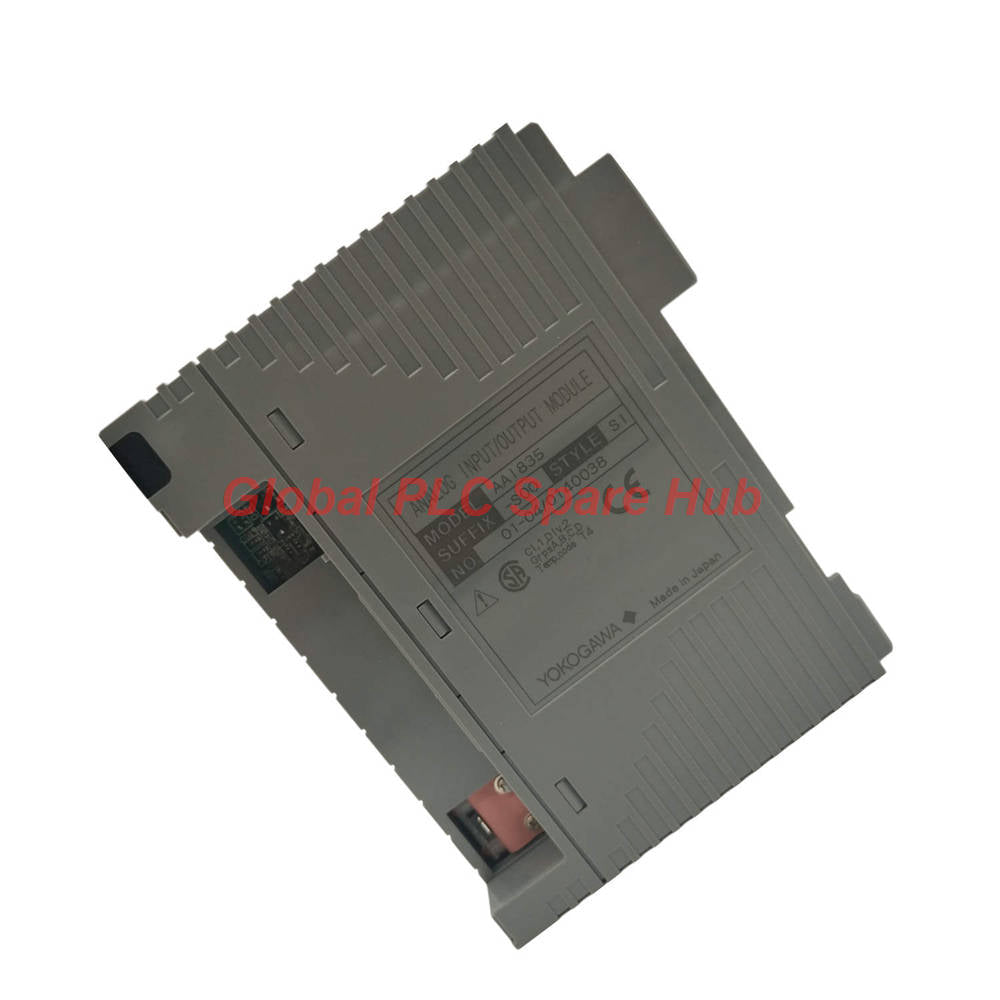

يوفر Yokogawa AAI835-S00 معالجة إشارات متزامنة لأربع قنوات إدخال وأربع قنوات إخراج ضمن عامل شكل مدمج. تم تصميم وحدة الإدخال/الإخراج الحالية هذه لأنظمة التحكم CENTUM VP، وتدير أربع حلقات إدخال تناظرية من 4 إلى 20 مللي أمبير مع تشغيل أربعة مخرجات تحكم مستقلة من 4 إلى 20 مللي أمبير. تتميز كل قناة بعزل جلفاني فردي للتخلص من حلقات التأريض بين أدوات المجال ومنطق النظام.

ينشر المهندسون AAI835-S00 في التطبيقات التي تتطلب تحكمًا مغلق الحلقة على لوحة واحدة. تدعم الوحدة الاقتران المزدوج الاحتياطي لضمان التشغيل المتواصل للعملية. توفر وحدات إمداد طاقة جهاز الإرسال المدمجة ما يصل إلى 29.3 فولت تيار مستمر مباشرة لأدوات المجال، مما يقلل من تعقيد أسلاك اللوحة وأجهزة الطاقة الخارجية.

الميزات والفوائد الرئيسية

معالجة الإشارات المدمجة: تدمج 4 مدخلات و 4 مخرجات في فتحة وحدة واحدة لتحسين كثافة اللوحة.
العزل من قناة إلى قناة: يمنع تداخل الإشارة وتداخل حلقة التأريض عبر حواجز عزل 500 فولت تيار متردد.
الازدواجية المزدوجة: تمكّن أزواج الوحدات الاحتياطية الساخنة من ضمان استمرارية تشغيل حلقة التحكم.
طاقة الحلقة المتكاملة: توفر ما يصل إلى 29.3 فولت تيار مستمر لأجهزة الإرسال ثنائية الأسلاك التي تعمل بالحلقة.
استجابة سريعة للحلقة: تقوم بتحديث بيانات الإدخال والإخراج كل 10 مللي ثانية للتحكم المحكم في الحلقة.
اكتشاف الدائرة المفتوحة: تشير على الفور إلى الأسلاك الميدانية المقطوعة عندما تنخفض تيارات الإشارة إلى أقل من 0.65 مللي أمبير.

تحليل التكوين وشجرة لاحقة النموذج

يضمن فهم بنية الجزء الدقيقة لـ Yokogawa AAI835-S00 مواصفات الطلب الصحيحة:

النموذج: AAI835 — وحدة الإدخال/الإخراج التناظرية (4 إلى 20 مللي أمبير، إدخال 4 قنوات / إخراج 4 قنوات، معزولة بالقناة)
- رمز اللاحقة: -S — تنفيذ معالجة النوع القياسي
  - رمز اللاحقة: 5 — مواصفات عدم الحماية من الانفجار
  - رمز اللاحقة: 0 — مجموعة الميزات التشغيلية الأساسية

المواصفات الفنية

تظهر المعلمات الوظيفية لـ Yokogawa AAI835-S00 أدناه، منظمة حسب فئات التشغيل النظامية.

الفئة	المعلمة	تفاصيل المواصفات
الهوية الأساسية	العلامة التجارية والشركة المصنعة	Yokogawa
الهوية الأساسية	النموذج واللاحقة	AAI835-S00 (سلسلة CENTUM)
سعة القناة	قنوات الإدخال	4 قنوات، 4 إلى 20 مللي أمبير تيار مستمر (الحد الأقصى المسموح به: 25 مللي أمبير)
	قنوات الإخراج	4 قنوات، 4 إلى 20 مللي أمبير تيار مستمر
	عزل القناة	عزل فردي من قناة إلى قناة ومن قناة إلى نظام
الدقة والسرعة	دقة الإدخال / الإخراج	الإدخال: ±16 ميكرو أمبير؛ الإخراج: ±48 ميكرو أمبير
الدقة والسرعة	فترة تحديث البيانات	دورة تنفيذ 10 مللي ثانية للتحديث الكامل للقناة
قدرات الإخراج والطاقة	مقاومة الحمل المسموح بها	نطاق قيادة حمل من 0 إلى 750 أوم
قدرات الإخراج والطاقة	خرج طاقة جهاز الإرسال	15.0 فولت كحد أدنى (عند 20 مللي أمبير) إلى 29.3 فولت كحد أقصى (عند 0 مللي أمبير)
الكهربائية والبيئية	جهد التحمل	500 فولت تيار متردد لمدة دقيقة واحدة (إدخال/إخراج إلى النظام ومن قناة إلى قناة)
	عتبة الكشف عن الأعطال	اكتشاف الدائرة المفتوحة عند تيارات أقل من 0.65 مللي أمبير
	انجراف درجة الحرارة	معامل حراري ±16 ميكرو أمبير/10 درجة مئوية
الطاقة والميكانيكا	الحد الأقصى لسحب التيار	360 مللي أمبير عند 5 فولت تيار مستمر؛ 450 مللي أمبير عند 24 فولت تيار مستمر
الطاقة والميكانيكا	الوزن الفعلي	0.3 كجم وزن صافي

المعدات المستهدفة وسيناريوهات التطبيق

التحكم في سرعات محرك السرعة المتغيرة مع قراءة مقاييس سرعة ردود فعل المحرك في نفس الوقت.
تعديل موضع صمام التحكم المقترن بحلقات ردود فعل جهاز إرسال موضع الصمام التناظرية.
حلقات تحكم PID بالضغط في مضخات تغذية الغلايات ومنصات قياس وقود التوربينات الغازية.
تنظيم خرج مضخة الجرعات المقترن بردود فعل مقياس التدفق المضمن في أنظمة الحقن الكيميائي.

قدرات التشخيص وإدارة الأخطاء

يراقب Yokogawa AAI835-S00 صحة الحلقة الميدانية المستمرة في الوقت الفعلي. يكشف اكتشاف الدائرة المفتوحة المدمج تلقائيًا عن الأسلاك المقطوعة عندما ينخفض تيار الإشارة إلى أقل من 0.65 مللي أمبير. يشير متحكم النظام إلى حدود الإشارة خارج النطاق على الفور، مما يتيح استجابة سريعة للصيانة قبل حدوث اضطراب في العملية.

رؤية وخبرة Global PLC Spare HUB الميدانية

في تجربتنا في عمليات التحديث الرجعي لـ DCS، يحل AAI835-S00 قيود المساحة عند إضافة حلقات تحكم معزولة إلى العقد المزدحمة. بدلاً من تركيب وحدات إدخال وإخراج منفصلة، يقلل هذا التصميم 4 في/4 خارج متطلبات مساحة الرف الخلفية إلى النصف.

انتبه جيدًا لمقاومة الحمل الكلية للحلقة في جانب الإخراج. تأكد من أن الأسلاك الميدانية المدمجة ومقاومة المشغل تظل أقل من 750 أوم. تجاوز 750 أوم يتسبب في تشبع حلقة التيار، مما يؤدي إلى وضع غير دقيق لصمام التحكم في ظل ظروف الحمل الكامل.

الشروط الامتثال، الشحن، والضمان

محتويات العبوة: 1 × وحدة إدخال/إخراج تناظرية Yokogawa AAI835-S00 جديدة ومختومة من المصنع مع حماية ضد الكهرباء الساكنة ووثائق المصنع.
تغطية الضمان: تشمل ضمان استبدال شامل لمدة 12 شهرًا ساري المفعول من تاريخ الشراء.
الشحن السريع: يتم الشحن خلال 24-48 ساعة مع خيارات الشحن السريع العالمية عبر FedEx أو UPS أو DHL.

الأسئلة المتكررة (FAQ)

السؤال: كيف تختلف وحدة الإدخال/الإخراج التناظرية عن وحدات الإدخال المخصصة؟

الجواب: تجمع وحدات الإدخال/الإخراج التناظرية بين الحصول على الإشارة ومخرجات القيادة على لوحة واحدة، وتتعامل مع 4 مدخلات و 4 مخرجات في وقت واحد.

السؤال: ماذا يحدث لخرج النظام إذا انقطع سلك ميداني؟

الجواب: يتم تشغيل تشخيص الدائرة المفتوحة عندما ينخفض التيار إلى أقل من 0.65 مللي أمبير، مما يرفع تنبيه خطأ في الأجهزة في برنامج التحكم.

السؤال: ما هي أقصى مقاومة للحمل مدعومة في حلقات الإخراج؟

الجواب: تقوم الوحدة بتشغيل الأجهزة الميدانية بمقاومات حمل الحلقة الكلية التي تتراوح من 0 إلى 750 أوم.

السؤال: كيف أحدد ما إذا كانت لاحقة هذا النوع الأساسي تناسب لوحتي؟

الجواب: تشير اللاحقة 0 إلى وحدة من النوع الأساسي بدون خيارات طلاء G3 المتخصصة أو تصنيفات درجات الحرارة الواسعة للغاية، مما يجعلها مثالية لخزانات التحكم القياسية.

السؤال: هل يمكنني توصيل أجهزة إرسال ثنائية الأسلاك مباشرة بدون مصادر طاقة خارجية؟

الجواب: نعم، توفر الوحدة طاقة جهاز إرسال مدمجة تتراوح بين 15.0 فولت و 29.3 فولت تيار مستمر مباشرة عبر أطراف الإدخال.
